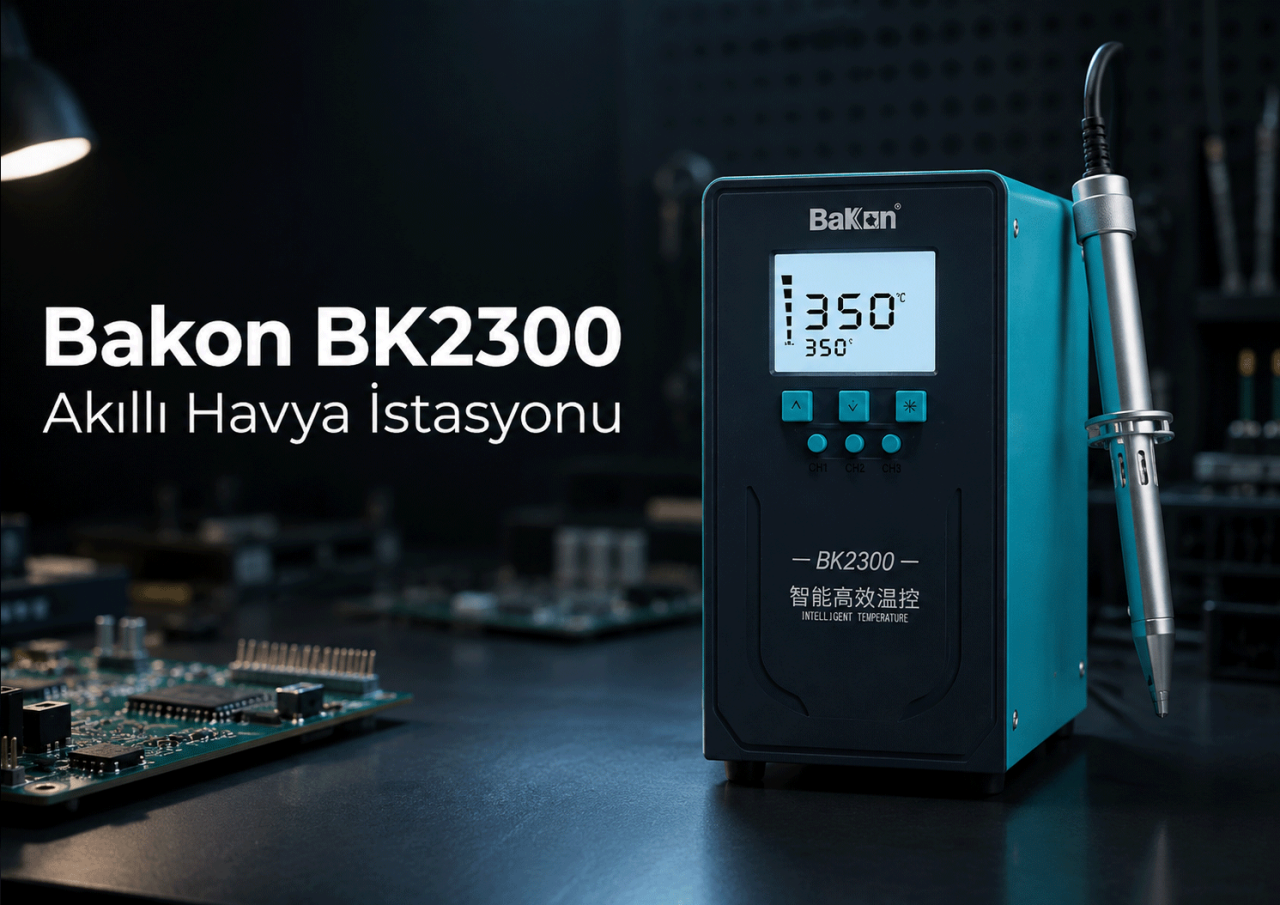

Bakon BK2300 İncelemesi
Bakon BK2300 İncelemesi
Bakon BK2300 İncelemesi kapsamında; 300 W ana cihaz gücü, 200 W lehimleme kolu, 380 kHz yüksek frekanslı girdap akım ısıtma, 100–480°C sıcaklık kontrolü, PLC I/O ve 501C seri havya ucu desteğini detaylı olarak değerlendiriyoruz.
Bakon BK2300 Nedir?
Bakon BK2300, profesyonel ve endüstriyel lehimleme uygulamaları için geliştirilmiş yüksek frekanslı girdap akım ısıtma teknolojisine sahip sıcaklık kontrollü havya istasyonudur.
Cihazın ana ünitesi 300 W güç kapasitesine sahipken lehimleme kolu 200 W güçle çalışır. BK2300'ün temel farkı yalnızca yüksek watt değeri değildir. 380 kHz yüksek frekanslı alternatif akım kullanan ısıtma yapısı, havya ucunun sıcaklığının hızlı ve hassas biçimde kontrol edilmesine yardımcı olur.
380 kHz Yüksek Frekanslı Girdap Akım Isıtma
BK2300, 380 kHz yüksek frekanslı alternatif akım çıkışı kullanır. Bu yapı, kılavuzda yüksek frekanslı girdap akım ısıtma yöntemi olarak tanımlanmaktadır.
Lehimleme sırasında havya ucu PCB, terminal, kablo veya yüksek termal kütleli bir bağlantıyla temas ettiğinde sıcaklık düşebilir. BK2300'ün yüksek frekanslı ısıtma sistemi bu sıcaklık kaybının hızlı şekilde geri kazanılmasını destekler.
Hızlı Isı Transferi
Lehimleme ucunun hedef çalışma sıcaklığına hızlı şekilde ulaşmasına yardımcı olur.
Hızlı Geri Kazanım
Lehim bağlantısıyla temas sonrasında meydana gelen sıcaklık düşüşünün kısa sürede dengelenmesini destekler.
Kararlı Lehimleme
Ardışık lehimleme işlemlerinde daha tutarlı bir sıcaklık davranışı oluşturulmasına yardımcı olur.
300 W Ana Ünite ve 200 W Lehimleme Kolu
BK2300'ün ana cihaz gücü 300 W, lehimleme kolu gücü ise 200 W olarak belirtilmiştir.
Buradaki 300 W değeri cihazın ana ünite güç kapasitesidir. Lehimleme işlemini gerçekleştiren kolun gücü 200 W'tır. Bu ayrım özellikle ürünleri yalnızca watt değerlerine göre karşılaştırırken dikkate alınmalıdır.
Yüksek güç ve hızlı sıcaklık geri kazanımı; büyük lehim bağlantıları, güç elektroniği, kalın kablolar, konnektörler ve yüksek termal kütleli komponentlerde avantaj sağlayabilir.
100–480°C Sıcaklık Kontrolü
BK2300, 100°C ile 480°C arasında ayarlanabilir sıcaklık kontrolü sunar.
Statik sıcaklık kararlılığı ±2°C olarak belirtilmiştir. Ayrıca panel üzerinden ±50°C sıcaklık kalibrasyonu yapılabilir.
CH1, CH2 ve CH3 Hızlı Sıcaklık Hafızaları
BK2300 ön panelinde üç farklı hızlı sıcaklık hafıza tuşu bulunur. Kullanıcı farklı lehimleme uygulamaları için kayıtlı sıcaklık değerlerine hızlı biçimde geçiş yapabilir.
350°C
Fabrika varsayılan birinci hızlı sıcaklık değeri.
400°C
Fabrika varsayılan ikinci hızlı sıcaklık değeri.
450°C
Fabrika varsayılan üçüncü hızlı sıcaklık değeri.
Bu değerler kullanıcı tarafından değiştirilerek farklı lehim proseslerine göre yeniden tanımlanabilir.
Akıllı Uyku ve Bekleme Fonksiyonu
Havya uçlarının yüksek sıcaklıkta gereksiz yere bekletilmesi, oksidasyonu ve uç ömrünün azalmasını hızlandırabilir. BK2300 bu durumu azaltmak için programlanabilir uyku fonksiyonuna sahiptir.
Uyku gecikme süresi OFF veya 10–60 dakika arasında ayarlanabilir. Sistem belirlenen süre sonunda otomatik olarak uyku moduna geçer.
Cihaz uyku durumunda bir saatten uzun süre kalırsa otomatik olarak bekleme moduna geçerek ısıtmayı kapatır.
Şifre Kilidi ve Sıcaklık Alarmı
Seri üretimde operatörlerin proses sıcaklığını izinsiz veya yanlışlıkla değiştirmesi üretim kalitesini etkileyebilir.
BK2300 üzerinde 0000–9999 aralığında şifre koruması oluşturulabilir. Ayrıca sıcaklığın belirlenen hedef değerin üstüne veya altına çıkması için alarm limitleri tanımlanabilir.
- Şifre koruması
- Üst sıcaklık alarm limiti
- Alt sıcaklık alarm limiti
- Açılıp kapatılabilir buzzer / sesli alarm
- °C / °F sıcaklık birimi seçimi
- Panel üzerinden sıcaklık kalibrasyonu
PLC I/O Kontrolü
BK2300 yalnızca manuel kullanım için tasarlanmış bir masaüstü havya istasyonu değildir. Arka panelde bulunan sinyal bağlantısı sayesinde otomasyon sistemleriyle temel I/O haberleşmesi gerçekleştirilebilir.
PLC kontrol voltajı DC24V olarak belirtilmiştir.
Uyku Girişi
Harici kontrol sistemi üzerinden cihazın uyku fonksiyonu yönetilebilir.
Alarm Çıkışı
Cihaz hata veya alarm durumunun otomasyon sistemine aktarılmasını destekler.
Sıcaklık OK Çıkışı
Lehimleme sıcaklığının uygun çalışma durumuna ulaştığı bilgisi harici sisteme iletilebilir.
PLC 24V / GND
Endüstriyel kontrol altyapısıyla temel sinyal bağlantısını destekler.
Robotik Lehimleme Sistemine Montaj
BK2300 kullanım kılavuzunda ana ünitenin bir lehimleme robotunun yan kolonuna braket yardımıyla monte edilebilmesi için özel kurulum şeması bulunmaktadır.
PLC I/O fonksiyonlarıyla birlikte değerlendirildiğinde BK2300, manuel lehimleme dışında uygun robotik ve otomatik lehimleme projelerinde de kullanılabilecek bir kontrol altyapısı sunar.
VH500 Rezistans ve 501C Havya Uçları
BK2300 kullanım kılavuzundaki lehimleme kolu şemasında VH500 rezistans ve 501C seri havya uçları gösterilmektedir.
Havya ucu seçimi lehimleme performansının en önemli unsurlarından biridir. Ucun şekli ve temas yüzeyi, ısının lehim bağlantısına ne kadar verimli aktarılacağını doğrudan etkiler.
Uyumlu havya uçlarını incelemek için Havya Uçları ve Kartuşlar kategorisini ziyaret edebilirsiniz.
BK2300 Hata Teşhis Sistemi
BK2300 olası çalışma problemlerinin daha hızlı tespit edilebilmesi için farklı hata kodları kullanır.
| Hata Kodu | Açıklama |
|---|---|
| S-E | Lehimleme kolu bağlı değil veya lehimleme kolunda arıza algılanmıştır. |
| H-E | Anormal ısıtma veya uzun süre tam güçte ısıtma durumu algılanmıştır. |
| T-E | İç sıcaklık çok yüksek veya cihaz termal koruma durumundadır. |
| P-E | Anormal şebeke voltajı algılanmıştır. |
| C-E | Rezistans bobininde anormal durum algılanmıştır. |
BK2300 Teknik Özellikleri
| Özellik | Bakon BK2300 |
|---|---|
| Ürün Tipi | Akıllı Sıcaklık Kontrollü Havya İstasyonu |
| Besleme Voltajı | AC100–240V, 50/60Hz |
| Ana Cihaz Gücü | 300 W |
| Lehimleme Kolu Gücü | 200 W |
| Çıkış | 380 kHz yüksek frekanslı alternatif akım |
| Isıtma Teknolojisi | Yüksek frekanslı girdap akım ısıtma |
| Sıcaklık Aralığı | 100–480°C / 212–896°F |
| Sıcaklık Kararlılığı | ±2°C (statik) |
| Kalibrasyon Aralığı | ±50°C / ±90°F |
| Havya Ucu Topraklama Direnci | ≤2Ω |
| PLC I/O Voltajı | DC24V |
| Hızlı Sıcaklık Hafızası | CH1 / CH2 / CH3 |
| Fabrika CH1 Değeri | 350°C |
| Fabrika CH2 Değeri | 400°C |
| Fabrika CH3 Değeri | 450°C |
| Uyku Zamanı | OFF / 10–60 dakika |
| Şifre Koruması | 0000–9999 |
| Rezistans | VH500 |
| Havya Ucu | 501C Serisi |
| Boyutlar | 108 × 116 × 197 mm |
| Net Ağırlık | Yaklaşık 2,73 kg |
| Brüt Ağırlık | Yaklaşık 2,9 kg |
Kutu İçeriği
- 1 adet BK2300 ana ünite
- 1 adet lehimleme kolu
- 1 adet 220 V güç kablosu
- 1 adet kullanım kılavuzu
- 1 adet teknik servis formu
- 1 adet garanti belgesi
BK2300 Hangi Uygulamalarda Kullanılır?
BK2300 Kimler İçin Uygun?
BK2300'ün Öne Çıkan Avantajları
- 300 W ana cihaz gücü
- 200 W lehimleme kolu
- 380 kHz yüksek frekanslı alternatif akım çıkışı
- Yüksek frekanslı girdap akım ısıtma teknolojisi
- Hızlı sıcaklık geri kazanımı
- 100–480°C sıcaklık kontrol aralığı
- ±2°C statik sıcaklık kararlılığı
- ±50°C panel üzerinden sıcaklık kalibrasyonu
- CH1 / CH2 / CH3 hızlı sıcaklık hafızaları
- Programlanabilir uyku ve otomatik bekleme modu
- Şifre koruması
- Üst ve alt sıcaklık alarm sistemi
- PLC DC24V I/O kontrolü
- Uyku girişi, alarm ve sıcaklık OK çıkışları
- Hata kodlarıyla arıza teşhisi
- VH500 rezistans
- 501C seri havya ucu desteği
- Robotik uygulamalar için montaj imkânı
Genel Değerlendirme
Bakon BK2300, yalnızca yüksek watt değerine sahip klasik bir havya istasyonu değildir. Cihazın asıl avantajı 380 kHz yüksek frekanslı girdap akım ısıtma teknolojisini güçlü sıcaklık kontrolü ve endüstriyel fonksiyonlarla birleştirmesidir.
200 W lehimleme kolu, hızlı sıcaklık geri kazanımı, üç programlanabilir sıcaklık hafızası, uyku fonksiyonu, sıcaklık alarmı, şifre koruması ve PLC I/O altyapısı BK2300'ü profesyonel üretim ortamlarına uygun hale getirir.
Özellikle yüksek termal yük altında çalışan, seri lehimleme yapan veya lehimleme prosesini belirli parametreler altında standartlaştırmak isteyen işletmeler için BK2300 güçlü bir seçenektir.
Bakon BK2300 Ürününü İnceleyin
BK2300 teknik özellikleri, güncel stok bilgisi, uyumlu 501C havya uçları ve uygulamanıza uygun lehimleme çözümü için DK Teknoloji ürün sayfasını inceleyebilirsiniz.
BK2300 Ürününü İncele Uyumlu Havya Uçlarını İnceleSık Sorulan Sorular
Bakon BK2300 kaç watt?
BK2300'ün ana cihaz gücü 300 W, lehimleme kolu gücü ise 200 W'tır.
BK2300 kaç kHz yüksek frekansla çalışır?
BK2300, 380 kHz yüksek frekanslı alternatif akım çıkışı kullanır.
BK2300 hangi sıcaklık aralığında çalışır?
BK2300, 100°C ile 480°C arasında ayarlanabilir sıcaklık kontrolüne sahiptir.
BK2300 sıcaklık kararlılığı nedir?
Kullanım kılavuzunda BK2300'ün statik sıcaklık kararlılığı ±2°C olarak belirtilmiştir.
BK2300 hangi rezistansı kullanır?
BK2300 kullanım kılavuzundaki lehimleme kolu şemasında VH500 rezistans gösterilmektedir.
BK2300 hangi havya uçlarını kullanır?
BK2300 kullanım kılavuzuna göre 501C serisi havya uçlarını kullanır.
BK2300'de sıcaklık hafızası var mı?
Evet. CH1, CH2 ve CH3 olmak üzere üç hızlı sıcaklık hafızası vardır. Fabrika varsayılanları sırasıyla 350°C, 400°C ve 450°C'dir.
BK2300 uyku moduna sahip mi?
Evet. Uyku fonksiyonu kapatılabilir veya 10–60 dakika arasında programlanabilir. Uzun süreli uyku durumunda cihaz otomatik olarak bekleme moduna geçerek ısıtmayı kapatır.
BK2300 PLC bağlantısını destekler mi?
Evet. BK2300 DC24V PLC I/O kontrolü ile uyku girişi, alarm çıkışı ve sıcaklık OK çıkışı gibi sinyalleri destekler.
BK2300 robotik lehimleme sisteminde kullanılabilir mi?
Kullanım kılavuzunda BK2300 ana ünitesinin lehimleme robotunun yan kolonuna braketle montajı için kurulum şeması bulunmaktadır. Uygun otomasyon projelerinde PLC I/O ile birlikte kullanılabilir.
