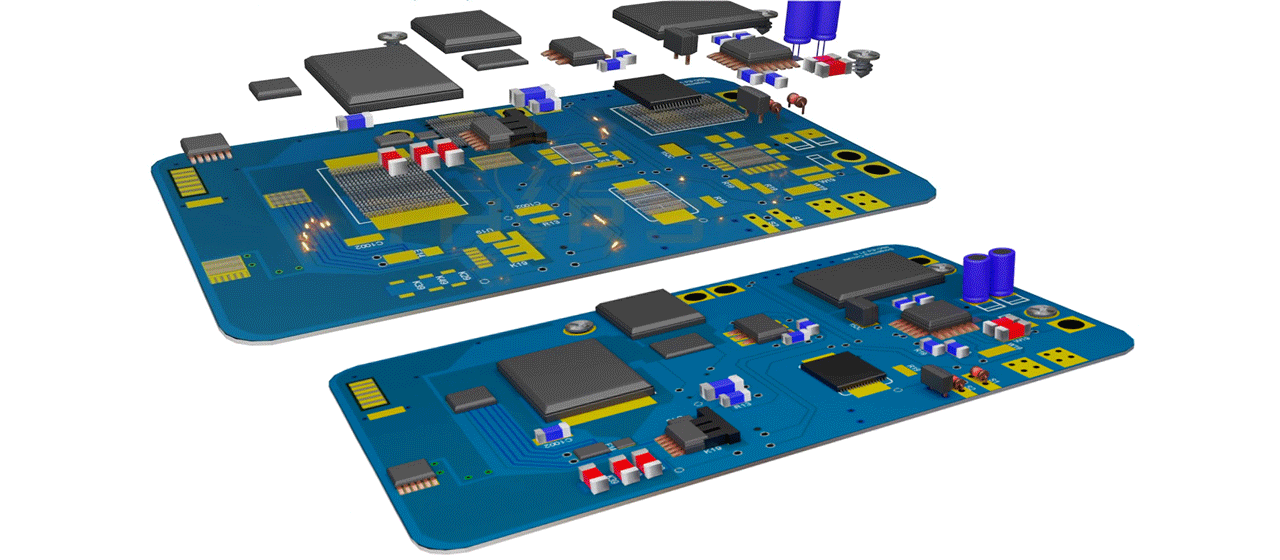

PCB nedir? PCB veya baskı devre kartı; elektronik komponentlerin belirli bir devre düzeni içerisinde elektriksel olarak birbirine bağlanmasını ve mekanik olarak taşınmasını sağlayan temel elektronik kart yapısıdır. Günümüzde PCB teknolojisi, tüketici elektroniğinden endüstriyel kontrol sistemlerine kadar çok geniş bir kullanım alanına sahiptir.
PCB, İngilizce Printed Circuit Board ifadesinin kısaltmasıdır. Türkçede baskılı devre kartı veya kısaca baskı devre olarak adlandırılır. PCB üzerindeki bakır yollar, padler ve via bağlantıları elektronik komponentler arasında kontrollü elektriksel bağlantı oluşturur.
1. PCB'nin Temel Görevi Nedir?
Bir PCB üzerinde direnç, kondansatör, diyot, transistör, entegre devre, konnektör ve benzeri elektronik komponentlerin yalnızca fiziksel olarak bir arada bulunması yeterli değildir. Bu komponentlerin devre şemasına uygun biçimde elektriksel olarak birbirine bağlanması gerekir.
PCB bu bağlantıların düzenli, tekrarlanabilir ve kompakt bir yapı içerisinde oluşturulmasını sağlar. Böylece geleneksel nokta-noktaya kablolama yöntemlerine kıyasla daha düzenli ve güvenilir elektronik kartlar üretilebilir. Doğru tasarlanmış bir PCB, elektronik sistemin hem elektriksel hem de mekanik bütünlüğüne katkı sağlar.
2. PCB Hangi Katmanlardan Oluşur?
Bir PCB'nin yapısı kartın türüne ve uygulamasına göre değişebilir. Bununla birlikte standart bir PCB yapısında yalıtkan taşıyıcı malzeme, bakır katmanlar, lehim maskesi ve baskı katmanı gibi temel bölümler bulunur. Bu katmanların her biri PCB'nin elektriksel, mekanik veya üretim özellikleri açısından farklı görevler üstlenir.
| Bölüm | Görevi |
|---|---|
| Substrat | Kartın mekanik taşıyıcı ve elektriksel olarak yalıtkan temel yapısını oluşturur. |
| Bakır Katman | Elektriksel yolların, padlerin ve bağlantı alanlarının oluşturulduğu iletken katmandır. |
| Solder Mask | Bakır yüzeylerin büyük bölümünü kaplar ve istenmeyen lehim temaslarının azaltılmasına yardımcı olur. |
| Silkscreen | Komponent kodları, yön işaretleri ve teknik açıklamaların basıldığı katmandır. |
3. PCB Üzerindeki Temel Yapılar
PCB üzerinde elektriksel bağlantıların oluşturulmasını sağlayan farklı iletken yapılar bulunur. PCB tasarımını, elektronik kart üretimini ve tamir süreçlerini doğru anlayabilmek için pad, trace ve via gibi temel kavramların bilinmesi önemlidir.
4. Tek Katmanlı, Çift Katmanlı ve Çok Katmanlı PCB
PCB çeşitleri kullanılan bakır katman sayısına göre farklı yapılarda üretilebilir. Devrenin karmaşıklığı, sinyal yoğunluğu, güç gereksinimi, mekanik boyut ve komponent sayısı kullanılacak PCB yapısının belirlenmesinde etkili olur.
| PCB Tipi | Genel Yapı | Genel Kullanım |
|---|---|---|
| Tek Katmanlı | Bir bakır katman | Daha basit ve düşük yoğunluklu elektronik devreler |
| Çift Katmanlı | Kartın iki tarafında bakır | Orta karmaşıklıktaki elektronik devreler |
| Çok Katmanlı | Birden fazla iç ve dış bakır katman | Yoğun, kompakt ve daha karmaşık elektronik sistemler |
Çok katmanlı PCB yapıları özellikle yüksek komponent yoğunluğuna sahip devrelerde sınırlı kart alanı içerisinde daha fazla bağlantının yönetilmesini mümkün hale getirebilir. Ancak PCB katman sayısının artması üretim, arıza tespiti ve onarım süreçlerini daha karmaşık hale getirebilir.
5. THT ve SMD PCB Montajı Arasındaki Fark
Elektronik komponentlerin PCB üzerine yerleştirilmesinde en yaygın iki yaklaşım THT (Through-Hole Technology) ve SMT (Surface Mount Technology) yöntemleridir. SMT yöntemiyle kullanılan komponentler genellikle SMD komponent olarak adlandırılır.
| Özellik | THT | SMD / SMT |
|---|---|---|
| Montaj | Komponent bacakları kart deliklerinden geçirilir. | Komponentler yüzeydeki padlere yerleştirilir. |
| Komponent Boyutu | Genellikle daha büyük komponentler kullanılır. | Daha küçük ve yoğun yerleşime uygundur. |
| Üretim | Manuel veya otomatik prosesler uygulanabilir. | Yüksek yoğunluklu otomatik üretime uygundur. |
Doğru PCB montaj yöntemi; komponent yapısına, mekanik gereksinimlere, üretim miktarına ve uygulanacak lehimleme prosesine göre belirlenir. Modern PCB tasarımlarında THT ve SMD teknolojilerinin aynı kart üzerinde birlikte kullanılması da mümkündür.
6. PCB Üzerinde Lehimleme Neden Önemlidir?
PCB üzerindeki lehim bağlantısı yalnızca komponenti fiziksel olarak karta sabitlemez; komponent terminali ile pad arasında güvenilir bir elektriksel bağlantı oluşmasını da sağlar.
PCB lehimleme sırasında sıcaklık, havya ucu, lehim alaşımı, flux ve uygulama süresi birlikte kontrol edilmelidir. Yanlış sıcaklık, uygun olmayan uç geometrisi, yetersiz veya aşırı lehim ve kontrolsüz ısı uygulaması; soğuk lehim, lehim köprüsü, kalkmış pad veya PCB üzerinde termal hasar gibi problemlere yol açabilir.
7. PCB Arızalarında İlk Kontrol Noktaları
PCB arızalarında doğrudan komponent değiştirmek yerine sistematik inceleme yapılması daha doğru bir yaklaşımdır. PCB üzerinde öncelikle görsel kontrol gerçekleştirilmeli, ardından gerekli noktalarda elektriksel ölçümlere geçilmelidir.
Görsel kontrolde özellikle ısınmaya maruz kalan PCB bölgeleri, güç girişleri, yüksek akım yolları, konnektörler ve daha önce onarım görmüş alanlar dikkatle incelenmelidir.
- yanmış veya renk değiştirmiş elektronik komponentler,
- kopmuş veya hasar görmüş bakır yollar,
- kalkmış veya zarar görmüş padler,
- oksitlenmiş bağlantı noktaları,
- çatlak veya mekanik olarak hasar görmüş komponentler,
- şüpheli lehim bağlantıları,
- konnektör ve güç giriş bölgeleri.
8. PCB Tamiri İçin Hangi Ekipmanlar Kullanılır?
PCB üzerinde yapılacak işlemin türüne göre kullanılan ekipmanlar değişebilir. Profesyonel PCB tamiri ve rework çalışmalarında kontrollü sıcaklık, doğru havya ucu geometrisi, uygun görüntüleme ve güvenilir ölçüm ekipmanları önem taşır.
| Ekipman | Kullanım Amacı |
|---|---|
| Havya İstasyonu | THT ve SMD komponentlerin lehimlenmesi, bağlantı onarımı ve yeniden işleme |
| Sıcak Hava İstasyonu | SMD komponentlerin kontrollü biçimde sökülmesi ve yeniden montajı |
| Ön Isıtıcı | Büyük veya termal kütlesi yüksek PCB yapılarında sıcaklık farklarının yönetilmesine yardımcı olma |
| Mikroskop / Büyüteç | Pad, yol, komponent ve lehim bağlantılarının ayrıntılı görsel kontrolü |
| Multimetre / Ölçüm Ekipmanı | Gerilim, direnç, süreklilik ve temel elektriksel kontroller |
PCB lehimleme, elektronik kart tamiri ve rework uygulamalarınız için uygun profesyonel ekipman gruplarını inceleyebilirsiniz.
9. PCB ve BGA Rework İlişkisi
BGA, QFN ve benzeri yoğun bağlantılı komponentlerin sökülmesi ve yeniden lehimlenmesi sırasında yalnızca komponent bölgesi değil, PCB'nin genel termal davranışı da dikkate alınmalıdır. Kontrolsüz veya aşırı lokal ısı uygulaması PCB eğilmesine, pad hasarına veya kartın katman yapısında problemlere neden olabilir.
Özellikle büyük veya termal kütlesi yüksek PCB yapılarında ön ısıtma, sıcaklık profili, kontrollü ısıtma ve soğutma gibi proses parametreleri önem kazanır. Profesyonel BGA rework işlemlerinde PCB üzerindeki sıcaklık dağılımının mümkün olduğunca kontrollü yönetilmesi gerekir.
10. PCB Seçimi ve Tasarımında Neler Önemlidir?
PCB tasarımı yalnızca komponentlerin karta yerleştirilmesi anlamına gelmez. PCB tasarımında elektriksel, termal ve mekanik gereksinimler birlikte değerlendirilmelidir. Doğru yapı hem üretilebilirlik hem de daha sonraki bakım ve onarım süreçleri açısından önem taşır.
- kart boyutu ve komponent yoğunluğu,
- bakır yol genişlikleri,
- güç ve sinyal hatlarının yerleşimi,
- ısı üreten komponentlerin konumu,
- topraklama yapısı,
- komponentler arasındaki açıklıklar,
- üretim ve lehimleme prosesi,
- bakım ve servis erişimi.
Bu faktörler PCB tasarım sürecinde birlikte değerlendirilmelidir. Kullanım alanına uygun PCB yapısının seçilmesi sistem güvenilirliği, üretim kalitesi ve servis kolaylığı açısından önemlidir.
Sonuç: PCB Elektronik Sistemlerin Temelidir
PCB veya baskı devre kartı, elektronik komponentlerin düzenli ve güvenilir biçimde birbirine bağlanmasını sağlayan elektronik sistemlerin temel yapılarından biridir. PCB'nin katman yapısını, pad, via ve bakır yollarını; THT ve SMD montaj yöntemlerini anlamak hem elektronik üretim hem de PCB tamiri ve rework süreçlerinin daha doğru değerlendirilmesini sağlar. Temel PCB yapısının bilinmesi lehimleme, arıza tespiti ve elektronik kart onarımında önemli avantaj sağlar.
PCB Hakkında Sık Sorulan Sorular
PCB nedir?
PCB, Printed Circuit Board ifadesinin kısaltmasıdır. PCB; elektronik komponentler arasındaki bağlantıların bakır yollar ve temas alanları üzerinden oluşturulduğu baskılı devre kartıdır.
Baskı devre ile PCB aynı şey midir?
Evet. PCB terimi Türkçede baskılı devre kartı veya kısaca baskı devre olarak kullanılmaktadır.
PCB üzerindeki pad nedir?
Pad, elektronik komponent terminalinin PCB üzerine lehimlendiği iletken temas alanıdır.
PCB üzerindeki via ne işe yarar?
Via, PCB'nin farklı bakır katmanları arasında elektriksel bağlantı kurulmasını sağlayan geçiş yapısıdır.
THT ve SMD PCB montajı arasındaki fark nedir?
THT komponentlerin bacakları kart üzerindeki deliklerden geçirilir. SMD komponentler ise PCB yüzeyindeki padler üzerine monte edilir.
PCB tamirinde hangi ekipmanlar kullanılır?
PCB tamirinde yapılacak işleme göre havya istasyonu, sıcak hava istasyonu, ön ısıtıcı, mikroskop veya büyüteç, multimetre ve uygun lehimleme aksesuarları kullanılabilir.
