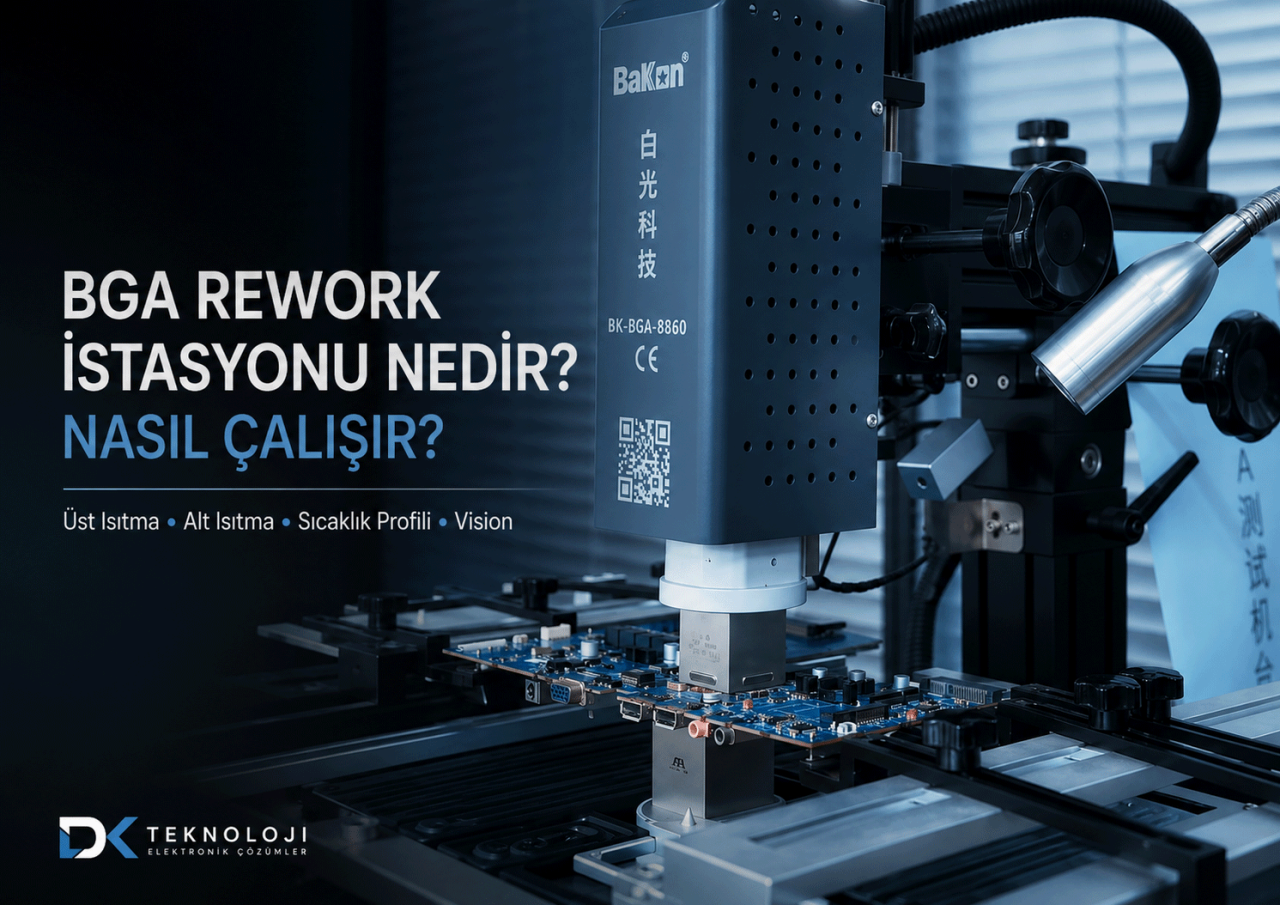

BGA Rework İstasyonu Nedir? Nasıl Çalışır?
BGA Rework İstasyonu Nedir? Nasıl Çalışır?
BGA rework istasyonu, BGA, chipset ve benzeri çok bağlantılı SMD komponentlerin PCB üzerinden kontrollü şekilde sökülmesi, yeniden konumlandırılması ve lehimlenmesi için kullanılan profesyonel elektronik tamir ekipmanıdır. Üst ısıtma, alt ön ısıtma, sıcaklık kontrolü ve gelişmiş sistemlerde Vision hizalama teknolojisini bir araya getirerek BGA işlemlerinin daha kontrollü ve tekrarlanabilir gerçekleştirilmesine yardımcı olur.
BGA Nedir?
BGA, İngilizce Ball Grid Array ifadesinin kısaltmasıdır. Bu paket yapısında komponent ile PCB arasındaki elektriksel bağlantılar, komponentin alt yüzeyine yerleştirilmiş lehim topları aracılığıyla gerçekleştirilir.
Klasik entegrelerde bağlantı uçları komponentin kenarlarında görülebilirken BGA komponentlerde bağlantı noktaları komponentin altında bulunur.
Bu yapı daha yüksek bağlantı yoğunluğu, daha kompakt tasarım ve gelişmiş elektriksel performans gibi avantajlar sağlarken tamir ve yeniden lehimleme işlemlerini daha karmaşık hale getirir.
BGA Rework Nedir?
BGA rework, PCB üzerine lehimlenmiş bir BGA komponentin sökülmesi, gerekli işlemlerin yapılması ve yeniden karta lehimlenmesi sürecidir.
Bu süreç aşağıdaki işlemlerden birini veya birkaçını içerebilir:
- Arızalı BGA komponentin sökülmesi
- PCB üzerindeki eski lehimin temizlenmesi
- Yeni komponentin hazırlanması
- Mevcut komponentin reballing işlemi
- Flux uygulanması
- Komponentin PCB üzerine hassas şekilde hizalanması
- Kontrollü sıcaklık profiliyle yeniden lehimlenmesi
- Soğutma ve işlem sonrası kontrol
Neden Normal Havya ile BGA Sökülemez?
BGA komponentlerin bağlantıları komponent gövdesinin altında bulunduğu için klasik havya ucuyla lehim noktalarına doğrudan erişmek mümkün değildir.
Ayrıca modern BGA komponentlerde yüzlerce hatta daha fazla lehim bağlantısı bulunabilir. Tüm bu bağlantıların kontrollü ve yaklaşık aynı anda reflow sıcaklığına ulaşması gerekir.
Bu nedenle BGA tamirinde kontrollü sıcak hava, alt ısıtma ve uygun sıcaklık profili kullanılır.
BGA Rework İstasyonu Nasıl Çalışır?
Profesyonel bir BGA rework istasyonu, PCB ve komponent sıcaklığını kontrollü şekilde yükselterek lehim bağlantılarının güvenli biçimde eritilmesini amaçlar.
Tipik işlem şu aşamalardan oluşur:
- PCB cihazın çalışma tablasına sabitlenir.
- BGA komponentin konumu belirlenir.
- Alt ısıtıcı PCB'yi kontrollü şekilde ön ısıtır.
- Üst sıcak hava sistemi BGA komponenti hedeflenen sıcaklık profilinde ısıtır.
- Lehim topları reflow sıcaklığına ulaştığında komponent sökülür veya yeniden lehimlenir.
- Sistem kontrollü soğutma aşamasına geçer.
- İşlem sonrası lehim bağlantıları kontrol edilir.
BGA Rework İstasyonunun Temel Bileşenleri
1. Üst Isıtma Sistemi
Üst ısıtıcı doğrudan BGA komponent üzerine kontrollü sıcak hava veya uygun ısı enerjisi uygular.
Amaç komponenti yalnızca mümkün olan en yüksek sıcaklığa çıkarmak değil, lehim alaşımını kontrollü bir sıcaklık profili içerisinde reflow noktasına ulaştırmaktır.
2. Alt Isıtıcı / Preheater
Alt ısıtıcı PCB'nin geniş bir bölümünü önceden kontrollü şekilde ısıtır.
Bu işlem üst ısıtıcının tüm sıcaklık yükünü tek başına karşılamasını engeller ve PCB'nin altı ile üstü arasındaki aşırı sıcaklık farklarının azaltılmasına yardımcı olur.
3. Sıcaklık Kontrol Sistemi
BGA rework işleminin en önemli noktalarından biri sıcaklığın zamana bağlı olarak kontrol edilmesidir.
Profesyonel sistemlerde sıcaklık değerleri farklı aşamalarda programlanabilir ve işlem boyunca takip edilebilir.
4. Termokupl
Termokupl, PCB veya komponent üzerindeki gerçek sıcaklığı ölçmek için kullanılan sıcaklık sensörüdür.
Cihazın ısıtıcı sıcaklığını bilmek tek başına yeterli değildir. Önemli olan lehim bağlantılarının bulunduğu bölgenin gerçekte hangi sıcaklığa ulaştığıdır.
5. PCB Tutucu Sistem
PCB'nin işlem sırasında hareket etmesini engeller ve kartın doğru konumda tutulmasını sağlar.
Özellikle büyük PCB'lerde kartın desteklenmesi eğilme riskinin azaltılması açısından önemlidir.
6. Nozul
Nozul, sıcak havanın BGA komponent üzerine kontrollü şekilde yönlendirilmesini sağlar.
Nozul ölçüsünün komponent boyutuna uygun olması gerekir. Gereğinden büyük nozul çevredeki komponentleri gereksiz yere ısıtabilir; çok küçük nozul ise BGA yüzeyinde homojen olmayan sıcaklık dağılımına neden olabilir.
Vision BGA Rework İstasyonu Nedir?
Gelişmiş BGA rework sistemlerinde Vision görüntüleme ve hizalama sistemi bulunur.
BGA komponentin lehim topları komponentin altında olduğu için komponenti yalnızca üstten bakarak PCB padleriyle hassas şekilde hizalamak zordur.
Vision sistemi özel optik yapı kullanarak PCB üzerindeki padlerin ve BGA'nın altındaki bağlantı noktalarının aynı görüntü üzerinde görülmesine yardımcı olur.
Operatör X, Y ve açı ayarlarını kullanarak komponenti PCB üzerine daha hassas şekilde hizalayabilir.
Vision Sistemi Neden Önemlidir?
BGA paketlerinde bağlantıların doğrudan görülememesi nedeniyle komponentin birkaç ondalık milimetrelik yanlış konumlandırılması dahi lehimleme sonucunu etkileyebilir.
Vision sistemleri özellikle:
- Büyük BGA komponentler
- GPU ve chipsetler
- Yüksek pin/ball sayısına sahip komponentler
- Hassas endüstriyel PCB'ler
- Tekrarlanabilir profesyonel rework işlemleri
için önemli avantaj sağlar.
BGA Rework'te Sıcaklık Profili Nedir?
BGA komponentin doğrudan maksimum sıcaklığa çıkarılması doğru bir yöntem değildir.
Profesyonel rework prosesinde sıcaklık belirli aşamalarda yükseltilir. Bu süreç genel olarak sıcaklık profili veya reflow profili olarak adlandırılır.
Tipik profil aşamaları şunlardır:
- Ön ısıtma
- Soak / sıcaklık dengeleme
- Reflow
- Peak / maksimum sıcaklık bölgesi
- Kontrollü soğutma
Ön Isıtma Aşaması
PCB ve komponent sıcaklığı kontrollü şekilde yükseltilmeye başlanır.
Amaç kart üzerinde ani sıcaklık değişimini önlemek ve PCB'nin genel sıcaklığını reflow işlemine hazırlamaktır.
Soak Aşaması
PCB'nin farklı bölgeleri arasındaki sıcaklık farklarının azalması ve komponentin daha homojen şekilde ısınması sağlanır.
Flux aktivasyonu açısından da bu aşama önemlidir.
Reflow Aşaması
Lehim alaşımı sıvı faz sıcaklığının üzerine çıkar ve lehim topları erimeye başlar.
Komponent sökülecekse uygun anda PCB üzerinden alınabilir. Yeni komponent lehimleniyorsa yüzey gerilimi sayesinde lehim topları padlere oturmaya başlar.
Soğutma Aşaması
Reflow sonrasında komponent ve PCB kontrollü biçimde soğutulur.
Çok hızlı veya kontrolsüz soğutma lehim bağlantıları ve PCB üzerinde mekanik stres oluşturabilir.
BGA Sökme İşlemi Nasıl Yapılır?
Genel profesyonel iş akışı şöyledir:
- PCB kontrol edilir ve çalışma tablasına sabitlenir.
- Çevredeki hassas komponentler değerlendirilir.
- Uygun nozul seçilir.
- Termokupl konumlandırılır.
- Alt ısıtıcıyla PCB ön ısıtılır.
- Programlanan üst ısıtma profili başlatılır.
- Lehim tamamen eridiğinde komponent vakum aparatıyla kaldırılır.
- PCB kontrollü şekilde soğutulur.
BGA Takma İşlemi Nasıl Yapılır?
Yeni veya reballing işlemi tamamlanmış komponent kullanılacaksa PCB üzerindeki padler önce uygun şekilde hazırlanır.
Genel proses:
- Eski lehim kalıntıları temizlenir.
- PCB padleri kontrol edilir.
- Uygun flux uygulanır.
- BGA komponent PCB üzerine yerleştirilir.
- Vision sistemli cihazlarda optik hizalama yapılır.
- Komponent kontrollü şekilde karta indirilir.
- Programlanan sıcaklık profili çalıştırılır.
- Lehim topları reflow olur.
- PCB kontrollü şekilde soğutulur.
- İşlem sonucu kontrol edilir.
BGA Rework ile Reballing Aynı Şey midir?
Hayır.
BGA rework, BGA komponentin sökülmesi ve yeniden takılması dahil genel tamir sürecini ifade eder.
Reballing ise BGA komponentin altındaki eski lehim toplarının temizlenerek yeni lehim toplarının oluşturulması işlemidir.
Reballing, BGA rework prosesinin bir parçası olabilir ancak her BGA rework işleminde reballing yapılması gerekmez.
BGA Rework İstasyonu ile Sıcak Hava İstasyonu Arasındaki Fark
| Özellik | Sıcak Hava İstasyonu | BGA Rework İstasyonu |
|---|---|---|
| Üst sıcak hava | Var | Var |
| Alt ısıtıcı | Genellikle yok | Var |
| Sıcaklık profili | Sınırlı | Programlanabilir sistemlerde gelişmiş |
| PCB sabitleme | Harici gerekir | Entegre tabla |
| Termokupl | Genellikle sınırlı | Profesyonel sistemlerde bulunur |
| Vision hizalama | Yok | Vision modellerinde var |
| Büyük BGA işlemleri | Sınırlı | Daha uygun |
Hangi Cihazlarda BGA Rework Kullanılır?
BGA rework sistemleri çok geniş bir elektronik cihaz grubunda kullanılabilir:
- Bilgisayar anakartları
- Ekran kartları
- Notebook anakartları
- Oyun konsolları
- Endüstriyel kontrol kartları
- PLC ve otomasyon kartları
- Telekomünikasyon ekipmanları
- Medikal elektronik kartlar
- Otomotiv elektronik kontrol üniteleri
- Sunucu ve ağ ekipmanları
- Yüksek değerli profesyonel PCB'ler
BGA Rework İstasyonu Seçerken Nelere Bakılmalı?
Profesyonel cihaz seçiminde şu kriterler birlikte değerlendirilmelidir:
- PCB maksimum çalışma ölçüsü
- Üst ısıtıcı gücü
- Alt ısıtıcı gücü ve alanı
- Sıcaklık kontrol hassasiyeti
- Termokupl girişleri
- Programlanabilir sıcaklık profili
- Nozul seçenekleri
- PCB tutucu mekanizması
- Vakum kaldırma sistemi
- Vision hizalama ihtiyacı
- Kamera ve görüntüleme sistemi
- Yedek parça ve teknik servis desteği
Vision Sistem Gerekli mi?
Her uygulamada zorunlu değildir.
Küçük ve daha düşük yoğunluklu komponentlerde tecrübeli operatörler klasik hizalama sistemleriyle işlem yapabilir.
Ancak yüksek değerli PCB'ler, büyük chipsetler ve çok yüksek bağlantı yoğunluğuna sahip komponentlerde Vision sistem, komponent konumlandırmasının daha kontrollü yapılmasına yardımcı olur.
BGA Rework İşleminde En Sık Yapılan Hatalar
- PCB'yi yeterince ön ısıtmamak
- Aşırı yüksek sıcaklık kullanmak
- Sıcaklığı çok hızlı yükseltmek
- Yanlış nozul kullanmak
- Termokupl kullanmadan işlem yapmak
- Lehim erimeden komponenti zorlayarak kaldırmak
- Aşırı flux kullanmak
- Komponenti yanlış hizalamak
- PCB'yi yeterince desteklememek
- Kontrolsüz soğutma yapmak
Profesyonel BGA Rework Neden Sadece Sıcaklık Değildir?
BGA tamirinde sık yapılan yanlışlardan biri yalnızca “kaç derece kullanmalıyım?” sorusuna odaklanmaktır.
Oysa aynı sıcaklık değeri farklı PCB'lerde tamamen farklı sonuçlar oluşturabilir.
Sonucu etkileyen faktörler arasında:
- PCB katman sayısı
- Bakır yoğunluğu
- Kart kalınlığı
- BGA boyutu
- Lehim alaşımı
- Komponentin termal kütlesi
- Alt ısıtıcı kapasitesi
- Nozul hava debisi
bulunur.
Bu nedenle profesyonel yaklaşım tek bir sıcaklık değeri değil, ölçülebilir ve tekrarlanabilir bir sıcaklık profili oluşturmaktır.
Sonuç: BGA Rework Kontrollü Bir Termal Prosestir
BGA rework istasyonu, BGA ve chipsetlerin yalnızca sökülmesini sağlayan bir sıcak hava cihazı değildir.
Profesyonel bir sistem; PCB ön ısıtma, üst ısıtma, sıcaklık profili, termokupl ölçümü, komponent konumlandırma ve kontrollü soğutma gibi birçok prosesi birlikte yönetir.
Özellikle yüksek değerli elektronik kartlarda başarılı ve tekrarlanabilir BGA işlemleri için kullanılan ekipmanın kapasitesi kadar doğru proses oluşturulması da önemlidir.
BGA Rework Uygulamanız İçin Doğru Sistemi Belirleyin
PCB ölçünüzü, çalışacağınız BGA komponentleri, ihtiyaç duyduğunuz Vision özelliğini ve uygulama türünü paylaşarak uygun BGA rework sistemi konusunda DK Teknoloji'den teknik destek alabilirsiniz.
Doğru ekipman + doğru sıcaklık profili + doğru hizalama = daha kontrollü BGA rework prosesi.
Sık Sorulan Sorular
BGA rework istasyonu nedir?
BGA ve benzeri çok bağlantılı SMD komponentlerin PCB üzerinden kontrollü sıcaklık altında sökülmesi ve yeniden lehimlenmesi için kullanılan profesyonel elektronik rework ekipmanıdır.
BGA rework istasyonunda alt ısıtıcı neden gereklidir?
Alt ısıtıcı PCB'yi önceden ve daha homojen şekilde ısıtarak üst ısıtıcının termal yükünü azaltır ve kart üzerindeki ani sıcaklık farklarının kontrol edilmesine yardımcı olur.
Vision BGA rework istasyonu nedir?
PCB padleri ile BGA komponentin altındaki bağlantı noktalarının optik olarak aynı görüntü üzerinde görülmesine ve komponentin hassas biçimde hizalanmasına yardımcı olan görüntüleme sistemine sahip BGA rework istasyonudur.
BGA rework ile reballing arasındaki fark nedir?
BGA rework genel sökme, hazırlama ve yeniden lehimleme sürecidir. Reballing ise komponent altındaki eski lehim toplarının yenilenmesi işlemidir.
BGA sıcak hava istasyonu ile sökülebilir mi?
Bazı küçük komponentlerde mümkün olabilir ancak büyük veya yüksek termal kütleli BGA uygulamalarında alt ısıtma, sıcaklık profili ve PCB sabitleme özelliklerine sahip profesyonel BGA rework sistemi daha kontrollü bir proses sağlar.
BGA rework işleminde kaç derece kullanılmalıdır?
Tek bir doğru sıcaklık değeri yoktur. Kullanılan lehim alaşımı, PCB yapısı, komponent boyutu, alt ısıtma ve termal kütleye göre uygun sıcaklık profili oluşturulmalıdır.
BGA işleminde termokupl gerekli midir?
Profesyonel ve tekrarlanabilir proses için gerçek PCB ve komponent sıcaklığının izlenmesi önemlidir. Termokupl, cihaz ayarından bağımsız olarak gerçek sıcaklığın takip edilmesine yardımcı olur.
