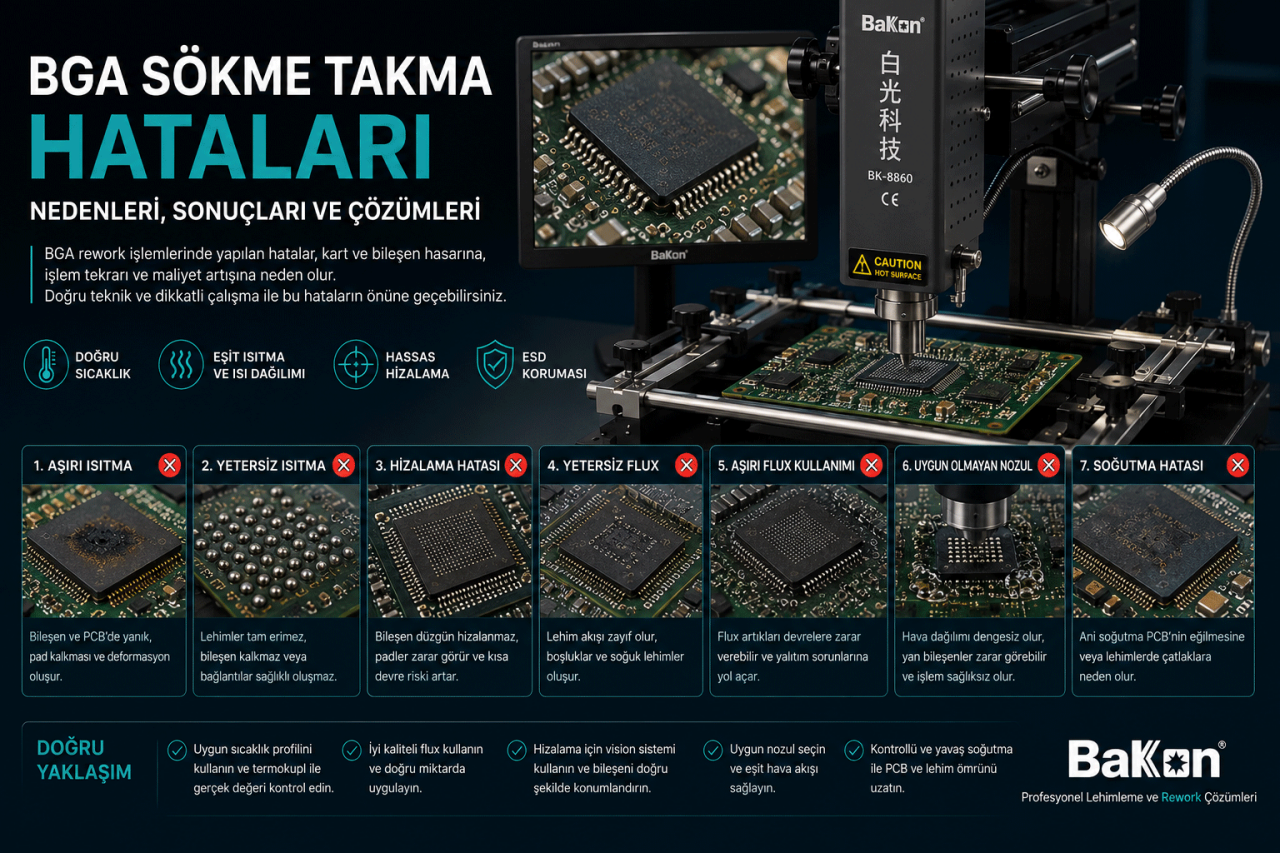

BGA Sökme Takma İşleminde Yapılan Hatalar ve Çözümleri

BGA sökme takma işlemi; PCB'nin kontrollü şekilde ön ısıtılması, BGA komponentin uygun sıcaklık profiliyle sökülmesi, padlerin hazırlanması, komponentin doğru hizalanması ve yeniden reflow edilmesini kapsayan hassas bir elektronik rework prosesidir. Yanlış sıcaklık, yetersiz preheater kullanımı, hatalı nozul seçimi veya lehim tamamen erimeden komponentin kaldırılması gibi hatalar yalnızca BGA komponenti değil PCB'yi de geri dönüşü olmayan şekilde hasara uğratabilir.

BGA Sökme Takma Neden Hassas Bir İşlemdir?

BGA komponentlerde lehim bağlantıları komponent gövdesinin altında bulunur. Bu nedenle klasik SMD komponentlerde olduğu gibi lehim noktalarını doğrudan görmek ve tek tek müdahale etmek mümkün değildir.

BGA üzerindeki yüzlerce lehim bağlantısının aynı proses içerisinde kontrollü şekilde sıvı faza geçmesi gerekir.

Aynı zamanda PCB:

• aşırı sıcaklıktan korunmalı,
• padler zarar görmemeli,
• kart eğilmemeli,
• çevredeki komponentler yerinden hareket etmemeli,
• yeni komponent doğru şekilde hizalanmalıdır.

Bu nedenle BGA sökme ve takma işlemleri yalnızca operatör tecrübesine değil, ölçülebilir ve tekrarlanabilir proses kontrolüne dayanmalıdır.

1. PCB'yi Ön Isıtmadan İşleme Başlamak

En sık yapılan hatalardan biri soğuk PCB üzerine doğrudan yüksek sıcaklıkta üst hava uygulamaktır.

Bu durumda BGA bölgesi hızla ısınırken kartın geri kalan kısmı daha düşük sıcaklıkta kalabilir.

Özellikle kalın ve çok katmanlı PCB'lerde bu durum yüksek termal fark oluşturabilir.

Olası Sonuçlar

• PCB eğilmesi
• Lokal aşırı ısınma
• BGA paketinde termal stres
• Uzun reflow süresi
• Çevre komponentlerin gereksiz ısıya maruz kalması

Doğru Yaklaşım

Uygun bir preheater ile PCB kontrollü şekilde termal olarak hazırlanmalı ve üst ısıtıcı daha sonra BGA bölgesini hedef reflow sıcaklığına taşımalıdır.

2. Yalnızca Cihaz Ekranındaki Sıcaklığa Güvenmek

BGA rework istasyonunda ısıtıcının belirli bir sıcaklığa ayarlanması, BGA lehim bağlantılarının aynı sıcaklığa ulaştığı anlamına gelmez.

Gerçek sıcaklığı etkileyen faktörler arasında:

• PCB kalınlığı
• Bakır yoğunluğu
• Preheater kapasitesi
• Nozul mesafesi
• Hava debisi
• BGA komponent boyutu

bulunur.

Doğru Yaklaşım

PCB ve BGA çevresindeki gerçek sıcaklık termokupl kullanılarak ölçülmeli ve sıcaklık profili gerçek ölçümler üzerinden doğrulanmalıdır.

3. Aşırı Yüksek Sıcaklık Kullanmak

BGA'nın daha hızlı sökülmesi amacıyla sıcaklığın gereğinden fazla yükseltilmesi ciddi hasarlara neden olabilir.

Daha yüksek sıcaklık her zaman daha hızlı ve daha güvenli rework anlamına gelmez.

Aşırı sıcaklığın olası sonuçları:

• PCB yüzeyinde renk değişimi
• Delaminasyon riski
• Pad hasarı
• BGA paket hasarı
• Flux'ın aşırı yanması
• Çevredeki plastik komponentlerin deformasyonu
• Komponent ömrünün azalması

4. Sıcaklığı Çok Hızlı Yükseltmek

Sadece maksimum sıcaklık değil, sıcaklığın hangi hızla yükseldiği de önemlidir.

PCB'nin çok kısa sürede yüksek sıcaklığa çıkarılması termal şok oluşturabilir.

Doğru bir BGA sıcaklık profili; ön ısıtma, sıcaklık dengeleme ve reflow aşamalarını kontrollü şekilde yönetmelidir.

5. Lehim Erimeden BGA'yı Kaldırmaya Çalışmak

Bu, BGA sökme işleminde yapılabilecek en ciddi hatalardan biridir.

BGA altındaki lehim toplarının tamamı sıvı faza geçmeden komponent yukarı doğru çekilirse bazı lehim bağlantıları PCB padlerini beraberinde kaldırabilir.

Olası Hasarlar

• PCB pad kopması
• Via hasarı
• PCB iç katman bağlantılarının zarar görmesi
• BGA komponent padlerinin kopması
• Kartın tamir edilemez hale gelmesi

6. BGA'yı Yan Tarafa Doğru Çekmek

Komponent lehim eridikten sonra dahi yatay yönde çekilmemelidir.

Yatay hareket, padlere kesme kuvveti uygulayabilir.

Profesyonel BGA rework istasyonlarında vakumlu kaldırma mekanizması kullanılarak komponent mümkün olduğunca dikey eksende kaldırılır.

7. Yanlış Nozul Kullanmak

Nozul seçimi sıcak hava dağılımını doğrudan etkiler.

BGA komponentten çok küçük bir nozul kullanıldığında merkez bölgesi hızlı ısınırken kenarlar yeterli sıcaklığa ulaşmayabilir.

Gereğinden büyük nozul kullanıldığında ise çevredeki komponentler gereksiz şekilde ısıtılabilir.

Doğru Yaklaşım

Nozul ölçüsü BGA komponentin fiziksel boyutuna uygun seçilmeli ve sıcak havanın komponent yüzeyine mümkün olduğunca homojen dağıtılması sağlanmalıdır.

8. Hava Debisini Gereğinden Fazla Açmak

Yüksek hava debisi daha hızlı ısı transferi sağlayabilir ancak PCB üzerindeki küçük SMD komponentlerin hareket etmesine neden olabilir.

Özellikle BGA çevresindeki:

• dirençler,
• kondansatörler,
• küçük diyotlar,
• 0201 ve benzeri küçük SMD komponentler

yüksek hava akışından etkilenebilir.

Bu nedenle sıcaklık ve hava debisi birlikte optimize edilmelidir.

9. PCB'yi Yeterince Desteklememek

Büyük PCB'lerin yalnızca kenarlardan tutulması yeterli olmayabilir.

Kart ısıtıldığında mekanik yapısı değişebilir ve merkez bölgesinde eğilme oluşabilir.

Özellikle ağır BGA komponentlerin bulunduğu büyük kartlarda uygun PCB destekleri kullanılmalıdır.

10. PCB Tutucuyu Aşırı Sıkmak

PCB'nin hareket etmemesi için çalışma tablasına sabitlenmesi gerekir ancak kart aşırı sıkıştırılmamalıdır.

PCB ısındığında termal genleşme meydana gelir.

Kartın hareketine hiç izin vermeyen aşırı sıkı sabitleme mekanik stres oluşturabilir.

11. BGA Söküldükten Sonra PCB Padlerini Kontrol Etmemek

Komponent kaldırıldıktan sonra yeni BGA hemen yerleştirilmemelidir.

PCB üzerindeki pad alanı büyütme altında incelenmelidir.

Kontrol edilmesi gereken noktalar:

• Eksik pad
• Kalkmış pad
• PCB yüzey hasarı
• Yanmış solder mask
• Lehim köprüleri
• Kontaminasyon
• Eski lehim kalıntıları

12. Eski Lehimi Kazıyarak Temizlemek

PCB padleri üzerindeki eski lehimin mekanik olarak kazınması padlere zarar verebilir.

Doğru yöntem; uygun sıcaklık, flux, havya ucu ve lehim temizleme fitili kullanılarak padlerin minimum mekanik kuvvetle temizlenmesidir.

13. Padleri Gereğinden Fazla Düzleştirmek

PCB yüzeyini hazırlarken padler üzerinde minimum ve homojen lehim tabakası bırakılması gerekebilir.

Ancak tekrar tekrar havya ve lehim fitili uygulanması PCB'yi gereksiz termal strese maruz bırakır.

Temizleme işlemi mümkün olduğunca kısa ve kontrollü yapılmalıdır.

14. Fazla Flux Kullanmak

Flux BGA rework için önemlidir ancak daha fazla flux her zaman daha iyi lehimleme anlamına gelmez.

Aşırı flux:

• komponentin yer değiştirmesine,
• lehim toplarının kontrolsüz hareketine,
• fazla kalıntıya,
• temizleme problemlerine

neden olabilir.

15. Yanlış Flux Kullanmak

Her flux her BGA prosesi için uygun değildir.

Flux seçiminde:

• lehim alaşımı,
• aktivasyon sıcaklığı,
• viskozite,
• kalıntı karakteristiği,
• temizleme ihtiyacı

değerlendirilmelidir.

16. Arızalı BGA'yı Reballing ile Kurtarmaya Çalışmak

BGA reballing, komponentin altındaki lehim bağlantılarını yeniler.

Ancak komponent silikon yapısında veya iç bağlantılarında elektronik bir arıza varsa reballing bu arızayı gidermez.

Bu nedenle arıza teşhisi yapılmadan sürekli reflow veya reballing uygulanması profesyonel bir yöntem değildir.

17. Reflow ile Reballing'i Aynı İşlem Sanmak

Reflow, mevcut lehim toplarının yeniden eritilmesidir.

Reballing ise BGA komponent söküldükten sonra eski lehim toplarının kaldırılması ve yenilerinin oluşturulmasıdır.

Her iki işlemin kullanım amacı ve proses kapsamı farklıdır.

18. Yeni BGA'yı Göz Kararıyla Yerleştirmek

BGA bağlantıları komponentin altında bulunduğu için klasik SMD komponentlerde olduğu gibi bağlantıları doğrudan görmek mümkün değildir.

Yanlış hizalanmış komponent reflow sırasında kısmen kendini merkezleyebilse de yüzey gerilimine güvenerek büyük hizalama hataları bırakılmamalıdır.

Özellikle yüksek ball sayılı ve hassas BGA komponentlerde Vision BGA hizalama sistemi önemli avantaj sağlar.

19. Komponent Yönünü Kontrol Etmemek

BGA komponentin PCB üzerindeki doğru yönü mutlaka doğrulanmalıdır.

Pin 1 işareti, PCB üzerindeki referans ve komponent datasheet bilgileri kontrol edilmeden komponent reflow edilmemelidir.

Yanlış yönde lehimlenen BGA'nın yeniden sökülmesi hem zaman kaybına hem de PCB'nin ikinci kez yüksek termal strese maruz kalmasına neden olur.

20. PCB Pad Alanına Gereğinden Fazla Lehim Bırakmak

BGA komponent üzerinde zaten lehim topları varsa PCB padlerine kontrolsüz miktarda ek lehim uygulanması komponent yüksekliğini ve bağlantı geometrisini bozabilir.

Bu durum:

• köprü oluşumu,
• komponentin eğik oturması,
• bazı lehim toplarının temas etmemesi

gibi sorunlara neden olabilir.

21. Komponenti Reflow Sırasında Bastırmak

BGA komponenti lehimler sıvı fazdayken aşağı doğru bastırmak doğru bir uygulama değildir.

Bu işlem lehim toplarının aşırı yayılmasına ve komşu bağlantılar arasında köprü oluşmasına neden olabilir.

Doğru hizalanmış komponent uygun reflow koşullarında kendi ağırlığı ve lehim yüzey gerilimiyle konumlanmalıdır.

22. Kontrollü Soğutmayı Önemsememek

BGA takma işlemi maksimum sıcaklığa ulaşıldığında tamamlanmış sayılmaz.

Lehim bağlantılarının katılaşması ve PCB'nin kontrollü şekilde ortam sıcaklığına dönmesi gerekir.

Kart henüz sıcakken:

• PCB'yi hareket ettirmek,
• BGA'ya dokunmak,
• komponent üzerine baskı uygulamak

lehim bağlantılarını etkileyebilir.

23. Soğutmayı Aşırı Hızlandırmak

BGA işleminden hemen sonra PCB'ye çok güçlü fan veya soğuk hava uygulamak sıcaklığın kontrolsüz biçimde düşmesine neden olabilir.

Profesyonel sıcaklık profili ısıtma kadar kontrollü soğutmayı da kapsar.

24. Çevredeki Komponentleri Korumamak

BGA çevresinde sıcaklığa duyarlı parçalar bulunabilir.

Örneğin:

• plastik konektörler,
• elektrolitik kondansatörler,
• batarya konnektörleri,
• flex kablo soketleri,
• küçük SMD komponentler

ısıdan etkilenebilir.

Nozul ve hava debisi seçimi yapılırken yalnızca BGA değil çevre komponentler de dikkate alınmalıdır.

25. ESD Korumasını İhmal Etmek

BGA, GPU, chipset ve benzeri yarı iletken komponentler elektrostatik boşalmaya karşı hassas olabilir.

Çalışma alanında:

• ESD matı,
• topraklanmış bileklik,
• ESD güvenli cımbız ve ekipman,
• uygun komponent saklama sistemleri

kullanılmalıdır.

26. Nem Hassasiyetini Göz Ardı Etmek

Bazı BGA paketleri nem hassasiyetine sahiptir.

Nem absorbe etmiş komponentlerin hızlı şekilde yüksek sıcaklığa çıkarılması paket içerisinde basınç oluşmasına ve fiziksel hasara neden olabilir.

Bu nedenle komponent üreticisinin saklama ve gerekiyorsa ön kurutma talimatları dikkate alınmalıdır.

27. Her PCB İçin Aynı Sıcaklık Profilini Kullanmak

Bir notebook anakartında başarılı olan sıcaklık profili büyük bir endüstriyel PCB'de aynı sonucu vermeyebilir.

Kartların:

• kalınlığı,
• katman sayısı,
• bakır yoğunluğu,
• BGA boyutu,
• termal kütlesi

farklıdır.

Hazır profiller başlangıç noktası olabilir ancak gerçek termokupl ölçümleriyle doğrulanmalıdır.

28. Profil Sonuçlarını Kaydetmemek

Başarılı bir rework işleminin parametrelerinin kayıt altına alınmaması aynı PCB tekrar geldiğinde prosesin yeniden tahmin edilmesine neden olur.

Kaydedilebilecek bilgiler:

• PCB modeli
• BGA komponent modeli
• Nozul ölçüsü
• Preheater ayarları
• Üst ısıtıcı sıcaklık profili
• Hava debisi
• Termokupl noktaları
• Gerçek sıcaklık eğrisi
• Flux türü
• İşlem sonucu

29. BGA Takıldıktan Sonra Kontrol Yapmamak

BGA komponentin PCB üzerinde düzgün görünmesi tüm lehim bağlantılarının doğru olduğu anlamına gelmez.

Komponent altındaki bağlantılar doğrudan görülemediği için uygulama ihtiyacına göre farklı kontrol yöntemleri kullanılabilir.

Örneğin:

• Elektriksel test
• Fonksiyon testi
• Güç tüketimi kontrolü
• Sinyal kontrolü
• Uygun sistemlerde X-ray inceleme

30. İlk Çalıştırmada Kartı Kontrolsüz Enerjilendirmek

Özellikle yüksek değerli PCB'lerde BGA değişimi sonrasında kartın ilk enerjilendirilmesi kontrollü yapılmalıdır.

Güç hatları ve kısa devre olasılıkları değerlendirilmeden doğrudan tam enerji uygulanması, montaj hatası varsa ek hasara neden olabilir.

BGA Sökme Takma Hataları Özet Tablosu

Doğru BGA Sökme İş Akışı

1. PCB ve komponent fiziksel olarak kontrol edilir.
2. Kart uygun şekilde sabitlenir ve desteklenir.
3. BGA ölçüsüne uygun nozul seçilir.
4. Termokupllar kritik noktalara yerleştirilir.
5. PCB preheater ile kontrollü şekilde ön ısıtılır.
6. Üst ısıtıcı sıcaklık profiline göre çalıştırılır.
7. Lehimlerin sıvı faza geçtiği doğrulanır.
8. BGA vakum sistemiyle dikey olarak kaldırılır.
9. PCB kontrollü şekilde soğutulur.
10. PCB pad alanı büyütme altında kontrol edilir.

Doğru BGA Takma İş Akışı

1. PCB padleri kontrollü şekilde temizlenir.
2. Padlerin fiziksel durumu incelenir.
3. Yeni veya reballing yapılmış BGA kontrol edilir.
4. Uygun miktarda flux uygulanır.
5. Komponent yönü doğrulanır.
6. BGA PCB üzerine hassas şekilde hizalanır.
7. Vision sistem varsa optik hizalama yapılır.
8. PCB preheater ile termal olarak hazırlanır.
9. Programlanan reflow profili çalıştırılır.
10. Komponent reflow sırasında hareket ettirilmez.
11. PCB kontrollü şekilde soğutulur.
12. Elektriksel ve fonksiyonel test yapılır.

BGA Rework'te Başarının Temel Unsurları

Sonuç: BGA Rework'te Hata Payı Proses Kontrolüyle Azaltılır

BGA sökme takma işlemlerinde oluşan problemlerin önemli bir bölümü yalnızca operatör hatasından değil, kontrolsüz proses parametrelerinden kaynaklanır.

PCB'yi yeterince ön ısıtmamak, gerçek sıcaklığı ölçmemek, aşırı sıcaklık kullanmak, lehim sıvı faza geçmeden komponenti kaldırmak veya yeni BGA'yı doğru hizalamamak ciddi PCB ve komponent hasarlarına neden olabilir.

Profesyonel BGA rework yaklaşımında amaç mümkün olan en yüksek sıcaklığı veya en hızlı işlemi kullanmak değildir.

Amaç; ölçülen, kontrollü ve gerektiğinde tekrar edilebilen bir rework prosesi oluşturmaktır.
