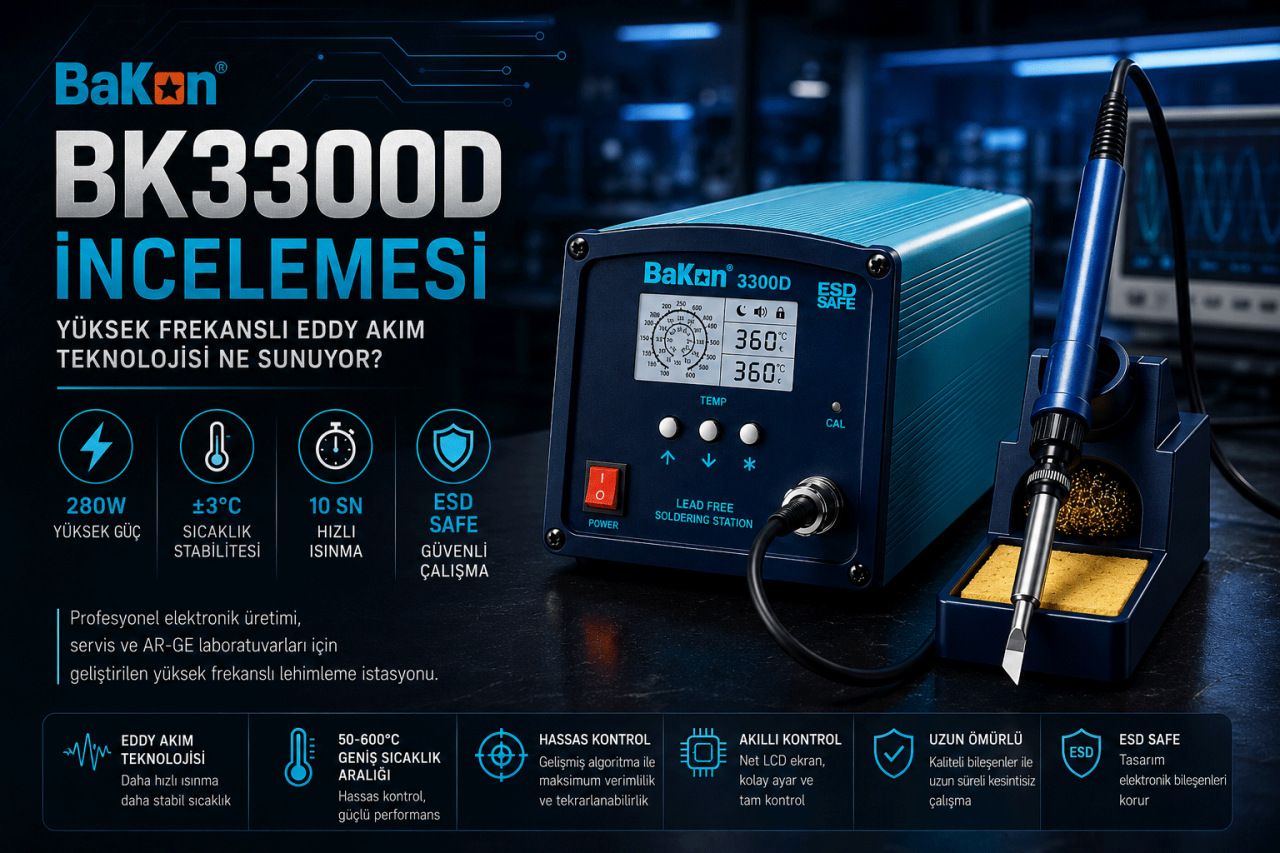

Bakon BK-3300D İncelemesi
280 W güç, 50–600°C sıcaklık aralığı, ±3°C sıcaklık stabilitesi, ±99°C dijital sıcaklık telafisi, ayarlanabilir uyku modu, parola koruması, H300 ısıtıcı ve 500 serisi havya ucu uyumluluğunu tek profesyonel platformda birleştirir.
1. Bakon BK3300D Nedir?
Bakon BK3300D, yüksek frekanslı Eddy Akım ısıtma teknolojisine sahip, 280 W çıkış gücünde profesyonel bir lehimleme istasyonudur.
Cihaz özellikle yüksek termal kapasite gerektiren lehimleme uygulamaları, elektronik üretim, bakım-onarım, teknik servis, Ar-Ge ve kurşunsuz lehimleme işlemleri için geliştirilmiştir.
BK3300D'nin temel farkı yalnızca yüksek güç sunması değildir. Cihaz aynı zamanda sıcaklık yönetimi, proses ayarlarının korunması, uyku fonksiyonu, sıcaklık telafisi ve arıza uyarıları gibi profesyonel çalışma ortamlarında önemli olan kontrol özelliklerine sahiptir.
2. 280 W Güç Ne Sağlar?
Lehimleme istasyonlarında watt değeri tek başına kalite göstergesi değildir. Ancak yüksek termal kütleli bağlantılarda sistemin yeterli ısı enerjisini aktarabilmesi önemlidir.
BK3300D'nin 280 W güç kapasitesi özellikle:
- geniş bakır alanlar,
- kalın kablolar,
- büyük terminal bağlantıları,
- güç elektroniği kartları,
- çok katmanlı PCB'ler,
- yüksek ısı çeken lehim noktaları
gibi uygulamalarda güçlü bir termal altyapı sağlar.
3. Eddy Akım Isıtma Teknolojisi Nedir?
BK3300D, klasik direnç kontrollü yapılardan farklı olarak yüksek frekanslı Eddy Akım / girdap akım ısıtma teknolojisini kullanır.
Bu teknoloji profesyonel lehimleme sistemlerinde:
- hızlı termal tepki,
- yük altında sıcaklığın daha hızlı toparlanması,
- yüksek güç aktarımı,
- yoğun lehimleme işlemlerinde daha kararlı çalışma
sağlamaya yönelik geliştirilmiştir.
→ Girdap Akım Isıtma Teknolojisi Rehberini İncele
4. 50°C–600°C Sıcaklık Aralığı
BK3300D'nin ayarlanabilir sıcaklık aralığı 50°C ile 600°C arasındadır.
Geniş sıcaklık aralığı farklı uygulamalara uyarlanabilmesini sağlar. Ancak elektronik lehimlemede cihazın maksimum sıcaklığa çıkabiliyor olması, 600°C'de çalışılması gerektiği anlamına gelmez.
Çalışma sıcaklığı;
- lehim alaşımına,
- PCB yapısına,
- komponentin termal kütlesine,
- havya ucu geometrisine,
- lehimleme süresine
göre belirlenmelidir.
5. ±3°C Sıcaklık Stabilitesi
BK3300D'nin teknik verilerinde kapalı ortam ve yüksüz çalışma koşullarında sıcaklık stabilitesi ±3°C olarak belirtilmektedir.
Kararlı sıcaklık kontrolü özellikle seri üretim ve tekrarlanabilir lehimleme işlemlerinde önemlidir.
Gerçek uygulamada sıcaklık davranışı;
- havya ucu seçimine,
- bağlantının termal yüküne,
- kullanılan lehim alaşımına,
- çalışma tekniğine
göre değişebilir.
6. Dijital Sıcaklık Telafisi
BK3300D'de ayarlanan sıcaklık ile gerçek havya ucu sıcaklığı arasında fark tespit edilirse dijital sıcaklık telafisi uygulanabilir.
Cihazın sıcaklık telafi aralığı ±99°C olarak belirtilmiştir.
Doğru yöntem:
- İstasyonu istenen çalışma sıcaklığına ayarlayın.
- Gerçek havya ucu sıcaklığını uygun sıcaklık ölçüm cihazıyla ölçün.
- Ayarlanan değer ile ölçülen değer arasındaki farkı belirleyin.
- Gerekliyse cihazın sıcaklık telafi ayarını kullanın.
- Ayarlama sonrasında sıcaklığı yeniden ölçerek doğrulayın.
7. Ayarlanabilir Uyku Modu
BK3300D'nin profesyonel kullanım açısından önemli özelliklerinden biri ayarlanabilir uyku fonksiyonudur.
Uyku gecikme süresi:
Kapalı veya 1–60 dakika arasında ayarlanabilir.
Uyku modundaki sıcaklık ise 50°C–180°C aralığında belirlenebilir.
Bu özellik kullanılmayan sürelerde havya ucunun gereksiz yere çalışma sıcaklığında beklemesini azaltmaya yardımcı olur.
Bunun sonucunda:
- havya ucu oksidasyonu azaltılabilir,
- gereksiz termal yük sınırlandırılabilir,
- enerji tüketimi azaltılabilir.
8. Parola Koruması Neden Önemli?
BK3300D'de 000–999 aralığında parola koruması bulunur.
Bu özellik özellikle birden fazla operatörün kullandığı:
- üretim hatlarında,
- teknik servislerde,
- Ar-Ge laboratuvarlarında,
- eğitim ve uygulama alanlarında
ayarlanan proses parametrelerinin yetkisiz biçimde değiştirilmesini sınırlamaya yardımcı olur.
9. Sıcaklık Limit Ayarları
BK3300D'nin menüsünde yüksek ve düşük sıcaklık sınırları tanımlanabilir.
| Ayar | Seçenekler |
|---|---|
| Yüksek Sıcaklık Sınırı | 420°C / 480°C / 550°C / 600°C |
| Düşük Sıcaklık Sınırı | 50°C / 100°C / 180°C / 220°C |
Bu yapı belirli çalışma ortamlarında izin verilen sıcaklık aralığının sınırlandırılmasına yardımcı olabilir.
10. H300 Isıtıcı Sistemi
BK3300D'de H300 ısıtıcı kullanılır.
Yedek parça değişiminde yalnızca fiziksel benzerliğe göre seçim yapılmamalıdır. İstasyon modeli, havya kolu, ısıtıcı modeli ve elektriksel uyumluluk birlikte kontrol edilmelidir.
Havya ısıtıcısında veya sıcaklık sensöründe arıza olduğunda cihaz ilgili hata uyarısını gösterebilir.
11. 500 Serisi Havya Ucu Uyumluluğu
BK3300D, 500 serisi havya uçlarıyla uyumludur.
Farklı uç geometrileri sayesinde uygulamaya göre:
- ince elektronik bağlantılar,
- geniş padler,
- konnektörler,
- kablo ve terminal lehimleme,
- yüksek termal kapasite isteyen bağlantılar
için uygun uç seçilebilir.
→ 500 Serisi Havya Uçlarını İncele
12. S-E ve H-E Hata Uyarıları
BK3300D, temel ısıtma ve sıcaklık algılama sorunlarını kullanıcıya hata kodlarıyla bildirebilir.
| Hata Kodu | Anlamı |
|---|---|
| S-E | Sensör sorunu |
| H-E | Rezistans / ısıtıcı sorunu |
Bu kodların görülmesi durumunda cihazın bağlantıları ve ilgili bileşenleri teknik servis prosedürüne göre kontrol edilmelidir.
13. BK3300D Hangi İşler İçin Uygun?
PCB montajı ve tekrarlanan profesyonel lehimleme işlemleri.
Elektronik kart, modül ve cihaz bakım-onarım uygulamaları.
Yüksek termal kapasiteye sahip bağlantı ve geniş bakır alanlar.
Prototipleme, devre geliştirme ve laboratuvar çalışmaları.
14. Kurşunsuz Lehimleme İçin Uygun mu?
Evet. BK3300D'nin yüksek güç kapasitesi ve termal geri kazanım yapısı kurşunsuz lehimleme uygulamalarında avantaj sağlayabilir.
Kurşunsuz lehim alaşımları uygulamaya bağlı olarak daha yüksek proses sıcaklığı ve güçlü ısı transferi gerektirebilir.
Burada amaç sıcaklığı gereksiz yere artırmak değil, bağlantıya yeterli ısı enerjisini kontrollü sürede aktarabilmektir.
15. BK3300D'nin Öne Çıkan Avantajları
- 280 W yüksek güç kapasitesi
- Yüksek frekanslı Eddy Akım ısıtma teknolojisi
- 50°C–600°C geniş sıcaklık aralığı
- ±3°C sıcaklık stabilitesi
- ±99°C dijital sıcaklık telafisi
- 1–60 dakika ayarlanabilir uyku süresi
- 50°C–180°C ayarlanabilir uyku sıcaklığı
- 000–999 parola koruması
- Yüksek ve düşük sıcaklık limitleri
- S-E sensör hata uyarısı
- H-E ısıtıcı hata uyarısı
- H300 ısıtıcı
- 500 serisi uç uyumluluğu
16. Teknik Özellikler
| Özellik | Bakon BK3300D |
|---|---|
| Ürün Tipi | Yüksek Frekans Havya İstasyonu |
| Çıkış Gücü | 280 W |
| Giriş | AC 230 V / 50 Hz |
| Isıtma Teknolojisi | Yüksek Frekans Eddy Akım |
| Sıcaklık Aralığı | 50°C – 600°C |
| Sıcaklık Stabilitesi | ±3°C |
| Sıcaklık Telafisi | ±99°C |
| Uyku Süresi | Kapalı / 1–60 dk |
| Uyku Sıcaklığı | 50°C – 180°C |
| Parola Koruması | 000 – 999 |
| Isıtıcı | H300 |
| Havya Uçları | 500 Serisi |
| Kol Kablo Uzunluğu | 1,8 m |
| Topraklama Direnci | ≤2Ω |
| Boyut | 215 × 126 × 106 mm |
| Net Ağırlık | Yaklaşık 4,24 kg |
17. BK3300D Kimler İçin Uygun?
BK3300D özellikle standart düşük güçlü bir havya istasyonundan daha yüksek termal kapasite ve proses kontrolü isteyen profesyonel kullanıcıları hedefler.
Özellikle:
- elektronik üretim işletmeleri,
- profesyonel teknik servisler,
- güç elektroniği çalışanları,
- endüstriyel bakım ekipleri,
- Ar-Ge laboratuvarları,
- yoğun ve tekrarlanan lehimleme yapan işletmeler
için değerlendirilmesi uygun bir modeldir.
Düşük termal yükte yalnızca küçük SMD komponentlerle çalışan kullanıcıların ise ihtiyaçlarından daha güçlü bir sistem olabilir. Ürün seçimi yapılırken yalnızca maksimum watt değerine değil uygulamanın gerçek termal ihtiyacına bakılmalıdır.
Sonuç: BK3300D Nasıl Bir İstasyon?
Bakon BK3300D, yüksek güç ihtiyacı bulunan profesyonel lehimleme uygulamalarına yönelik geliştirilmiş bir yüksek frekans havya istasyonudur.
280 W güç, geniş sıcaklık aralığı ve Eddy Akım ısıtma altyapısının yanında; sıcaklık telafisi, ayarlanabilir uyku modu, sıcaklık limitleri, parola koruması ve arıza uyarıları cihazın üretim ve teknik servis ortamlarındaki kullanımını güçlendiren özelliklerdir.
Özellikle yüksek termal kütleli bağlantılar ve tekrarlanan profesyonel lehimleme işlemlerinde daha yüksek güç kapasitesine ihtiyaç duyan kullanıcılar için değerlendirilmesi gereken modellerden biridir.
