ESD Yüzey Direnci Ölçümü Nasıl Yapılır? Adım Adım Rehber
ESD yüzey direnci ölçümü, elektronik üretim, PCB montajı, teknik servis ve ESD kontrollü çalışma alanlarında kullanılan yüzeylerin elektriksel direnç özelliklerini değerlendirmek için uygulanan önemli kontrol yöntemlerinden biridir.
ESD matları, çalışma tezgâhları, zeminler ve diğer statik kontrol malzemeleri zaman içerisinde kullanım, kirlenme, çevresel koşullar ve mekanik aşınma nedeniyle farklı elektriksel özellikler gösterebilir. Bu nedenle ESD yüzey direnci ölçümü belirli aralıklarla tekrarlanarak ESD kontrol sisteminin performansı takip edilmelidir.
ESD yüzey direnci ölçümü nedir?
Yüzey direnci, elektrik akımının bir malzemenin yüzeyi boyunca ilerlemesine karşı gösterilen elektriksel direnci ifade eder. ESD kontrollü çalışma alanlarında kullanılan yüzeylerin elektriksel karakteristiği, elektrostatik yüklerin nasıl dağıldığını ve kontrollü şekilde uzaklaştırıldığını etkileyebilir.
Bu nedenle bir yüzeyin yalnızca “antistatik” olarak tanımlanması yeterli değildir. ESD yüzey direnci ölçümü yapılarak yüzeyin gerçek elektriksel davranışı kontrol edilmelidir.
Yüzey Direnci ile Toprağa Direnç Arasındaki Fark Nedir?
ESD yüzey direnci ölçümü
Belirli bir yüzeyin elektriksel direnç karakteristiğinin değerlendirilmesini sağlar. ESD matları ve uygun çalışma yüzeylerinin kontrolünde kullanılabilir.
ESD yüzey direnci ölçümü, yüzeyin elektriksel davranışını kontrol etmek için kullanılır.
Yüzeyden Toprağa Direnç
Yüzey ile belirlenmiş topraklama noktası arasındaki elektriksel yolun direncini değerlendirmek amacıyla yapılan ölçümdür.
ESD yüzey direnci ölçümü ile yüzeyden toprağa direnç ölçümü aynı amaçla kullanılmaz. Ölçüm öncesinde hangi parametrenin kontrol edilmek istendiği belirlenmelidir.
ESD Yüzey Direnci Ölçümü Öncesinde Nelere Dikkat Edilmelidir?
Sağlıklı bir ESD yüzey direnci ölçümü için ölçüm koşullarının mümkün olduğunca kontrollü olması gerekir. Yüzey temizliği, kullanılan ölçüm cihazı, elektrotların konumu ve ortam şartları sonuçları etkileyebilir.
Doğru koşullarda yapılan ESD yüzey direnci ölçümü, daha tutarlı ve karşılaştırılabilir sonuçlar elde edilmesini sağlar.
Yüzeyi Kontrol Edin
Ölçüm yapılacak alan temiz, kuru ve ölçümü etkileyebilecek yabancı maddelerden arındırılmış olmalıdır.
Ölçüm Cihazını Kontrol Edin
Kullanılan cihazın uygun durumda olması ve gerekiyorsa kalibrasyon durumunun kontrol edilmesi gerekir.
Doğru Test Yöntemini Seçin
Yüzey direnci veya yüzeyden toprağa direnç ölçümünden hangisinin yapılacağı önceden belirlenmelidir.

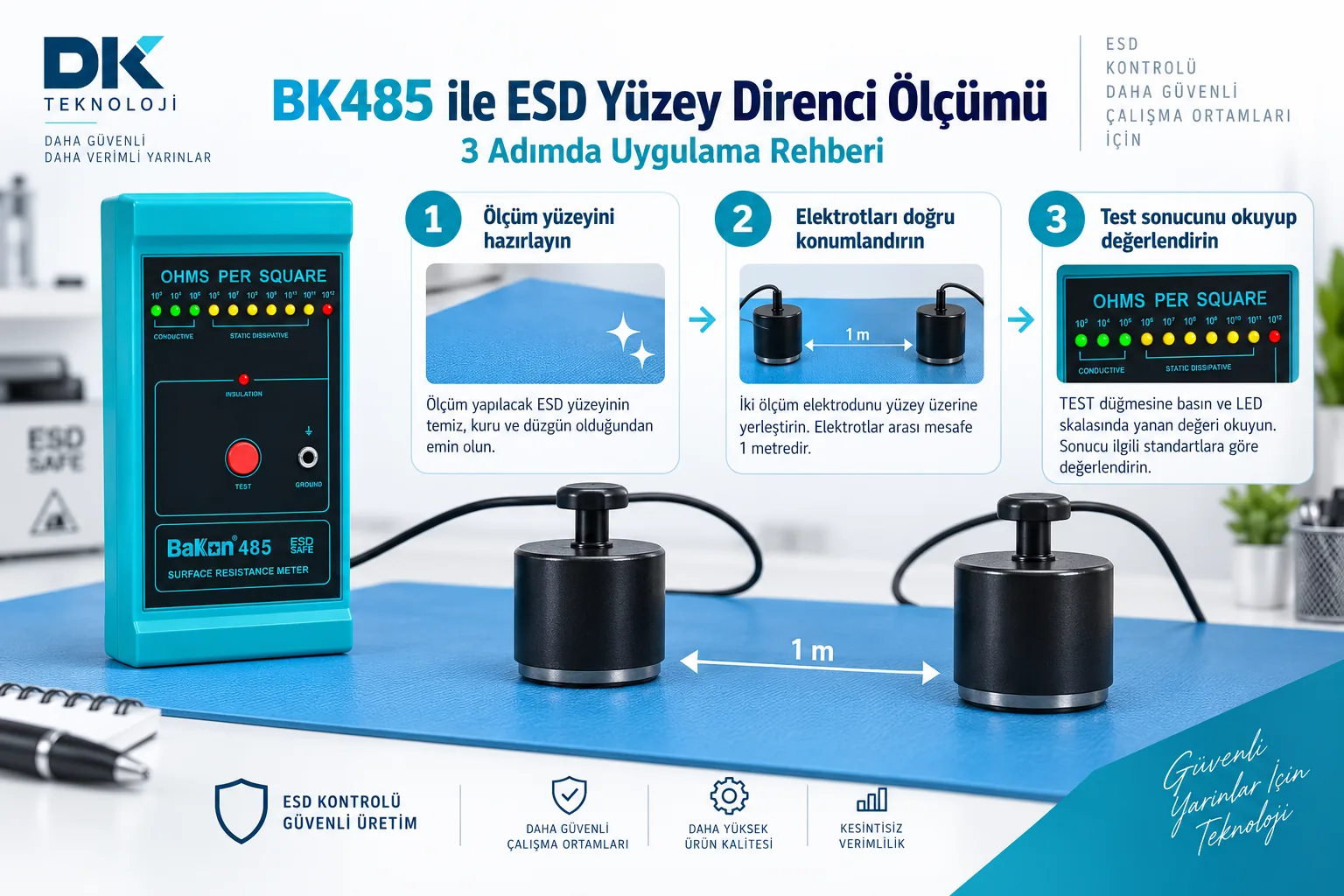

ESD Yüzey Direnci Ölçümü Adım Adım Nasıl Yapılır?
ESD yüzey direnci ölçümü için yüzeyi hazırlayın
Test edilecek ESD matı, çalışma yüzeyi veya uygun malzeme temizlenir ve ölçüm yapılacak noktalar belirlenir.
ESD yüzey direnci ölçümü ekipmanını yerleştirin
ESD yüzey direnci ölçümü için kullanılacak cihaz ve uygun elektrotlar üretici talimatlarına göre yüzeye yerleştirilir.
ESD yüzey direnci ölçümü gerçekleştirin
Test başlatılır ve cihaz tarafından gösterilen direnç değeri kaydedilir. Gerekli durumlarda farklı noktalarda ölçüm tekrarlanır.
ESD yüzey direnci ölçümü sonucunu değerlendirin
Ölçüm değeri, işletmenin uyguladığı ESD kontrol programı ve ilgili test prosedürüne göre değerlendirilir.
ESD Yüzey Direnci Ölçüm Sonucu Nasıl Değerlendirilir?
ESD yüzey direnci ölçümü sonucunda elde edilen direnç değeri, tek başına tüm uygulamalar için “uygun” veya “uygunsuz” şeklinde yorumlanmamalıdır.
Kabul edilebilir direnç değerleri; ölçülen ekipmanın türüne, kullanılan ESD kontrol programına, ilgili standarda ve işletmenin kendi doğrulama prosedürüne göre farklılık gösterebilir.
ESD yüzey direnci ölçümü sonucu, ilgili ESD prosedürü ve uygulama kriterleriyle birlikte değerlendirilmelidir.
İnternette görülen tek bir direnç aralığını tüm ESD yüzeylerine uygulamak doğru değildir.
ESD yüzey direnci ölçümü sonucu, kullanılan yüzey ve işletmenin uyguladığı standart veya prosedür çerçevesinde değerlendirilmelidir.
ESD yüzey direnci ölçümü ile ESD Matların Performansı Nasıl Takip Edilir?
ESD çalışma yüzeyleri kullanım sırasında mekanik aşınma, kirlenme, yanlış temizlik ürünleri, yüzey kaplamasının bozulması, nem ve topraklama bağlantılarındaki sorunlardan etkilenebilir.
İlk kurulum sırasında uygun değer gösteren bir yüzeyin aynı performansı sürekli koruduğu varsayılmamalıdır. Periyodik ESD yüzey direnci ölçümü, zaman içerisinde meydana gelen değişimlerin fark edilmesine yardımcı olur.

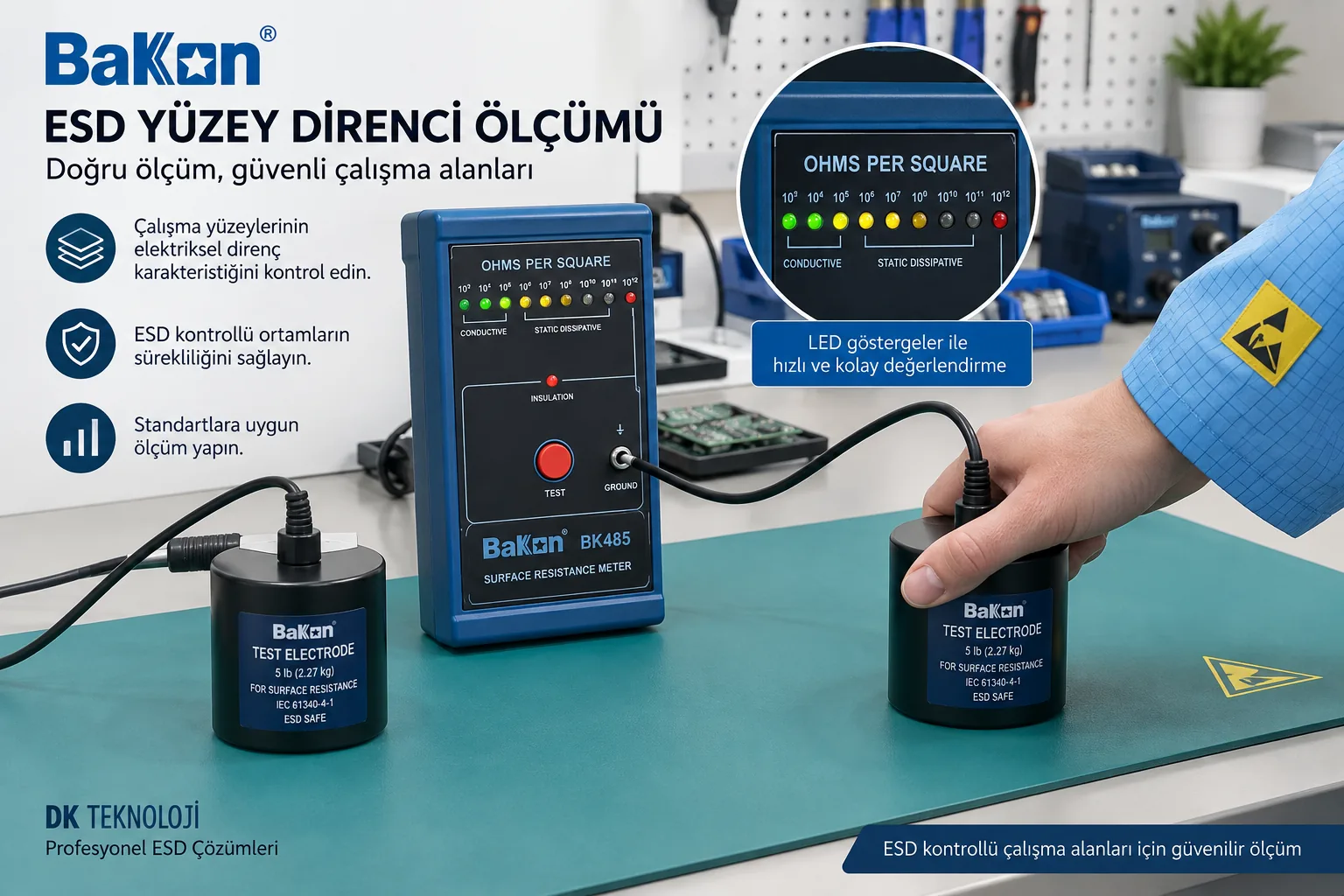

Bakon BK485 ile ESD Yüzey Direnci Ölçümü
Bakon BK485 ESD Yüzey Direnci Ölçüm Cihazı, antistatik malzemelerin ve çalışma yüzeylerinin yüzey direncinin yanı sıra yüzeyden toprağa direnç ölçümlerinin gerçekleştirilmesi için kullanılabilir.
BK485'in belirtilen ölçüm aralığı 10³–10¹² Ω, test voltajı 9 V ve belirtilen doğruluğu ±5%'tir. Cihaz; ESD matları, çalışma yüzeyleri, zemin kaplamaları ve uygun diğer malzemelerin kontrolünde kullanılabilir.
BK485 ile ESD yüzey direnci ölçümü yapılırken cihazın kullanım talimatlarında belirtilen test yöntemi esas alınmalıdır. Cihazın gösterdiği direnç değeri, uygulanan ESD standardı veya işletme prosedürü ile birlikte değerlendirilmelidir.
Bakon BK485 Ürününü İnceleyinESD yüzey direnci ölçümü ne sıklıkla yapılmalıdır?
Tüm işletmeler için geçerli tek bir ölçüm periyodu bulunmaz. Kontrol sıklığı; ESD programına, çalışma ortamına, yüzeyin kullanım yoğunluğuna ve işletmenin risk değerlendirmesine göre belirlenmelidir.
Düzenli ESD yüzey direnci ölçümü, yalnızca ilk kurulumda uygunluk kontrolü yapmak yerine yüzeylerin zaman içerisindeki performansını da izlemeye yardımcı olur.
ESD yüzey direnci ölçümü sırasında sık yapılan hatalar
ESD yüzey direnci ölçümü sırasında yapılan küçük uygulama hataları bile ölçüm sonucunu etkileyebilir.
Kirli Yüzeyde Ölçüm
Toz, kir veya kalıntılar ölçüm sonucunun yüzeyin gerçek durumunu temsil etmesini zorlaştırabilir.
Yanlış Ölçüm Yöntemi
Yüzey direnci ile yüzeyden toprağa direnç ölçümünün birbirine karıştırılması yanlış değerlendirmeye neden olabilir.
Tek Noktadan Ölçüm
Geniş yüzeylerde yalnızca tek bir noktadan alınan değer tüm yüzeyi temsil etmeyebilir.
Sonucu Tek Başına Yorumlamak
Direnç değeri, ilgili ESD standardı ve işletmenin kontrol prosedüründen bağımsız değerlendirilmemelidir.
ESD yüzey direnci ölçümü için sonuç ve öneriler
Düzenli ESD yüzey direnci ölçümü, ESD kontrollü çalışma alanlarının doğrulanmasında önemli kontrol yöntemlerinden biridir. ESD matlarının, çalışma yüzeylerinin ve uygun diğer malzemelerin elektriksel özelliklerinin takip edilmesi, statik kontrol sistemindeki değişikliklerin erken fark edilmesine yardımcı olur.
Yüzey direnci, yüzeyden toprağa direnç, personel topraklaması ve yüzey potansiyeli ölçümleri farklı amaçlara hizmet eder. Bu nedenle kullanılacak ölçüm cihazı ve test yöntemi, kontrol edilmek istenen parametreye göre seçilmelidir. ESD yüzey direnci ölçümü, bu kontroller içinde çalışma yüzeylerinin elektriksel davranışını izlemek için kullanılan temel yöntemlerden biridir.
