Kontrollü ve Profesyonel Lehimleme İçin Doğru Sistem Seçimi
Havya istasyonu; lehimleme ucunun sıcaklığını kontrollü biçimde ayarlayan, çalışma sırasında oluşan ısı kaybını dengeleyen ve farklı elektronik uygulamalar için değiştirilebilir havya uçlarıyla kullanılabilen profesyonel bir lehimleme sistemidir. Doğru istasyon yalnızca yüksek sıcaklığa ulaşmamalı; ısıyı lehim bağlantısına kararlı, güvenli ve tekrarlanabilir biçimde aktarabilmelidir.

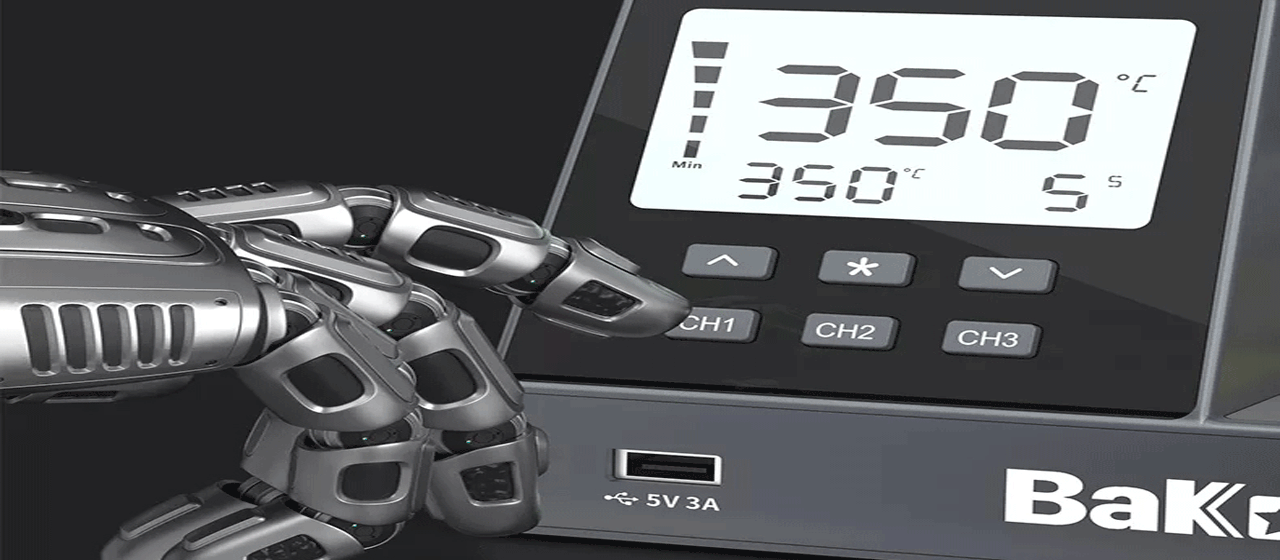

Havya İstasyonu Nedir?
Havya istasyonu; ana kontrol ünitesi, lehimleme kolu, ısıtıcı, sıcaklık sensörü, havya ucu ve güvenli bir havya sehpasından oluşan kontrollü lehimleme sistemidir. Ana ünite, kullanıcının belirlediği sıcaklığı izler ve ısıtıcıya aktarılan gücü ihtiyaca göre düzenler.
Ayarlanan sıcaklık ve gerçek sıcaklık
Profesyonel bir havya istasyonunda kullanıcı hedef sıcaklığı belirler. Sensör sistemi havya ucunun veya ısıtıcının mevcut sıcaklığını ölçer. Kontrol devresi, ölçülen değer ile hedef değer arasındaki farkı değerlendirerek ısıtıcıya verilen gücü artırır veya azaltır.
Bu yapı, basit bir havyaya göre daha kontrollü çalışma sağlar. Özellikle hassas elektronik kartlarda, kurşunsuz lehimleme uygulamalarında ve tekrarlı üretim işlemlerinde sıcaklığın yönetilmesi büyük önem taşır.
Sıcaklık, kalibrasyon, uyku, hafıza ve güvenlik ayarlarını yönetir.
Lehimleme kolu ve ısıtıcıElektrik enerjisini kontrollü biçimde ısı enerjisine dönüştürür.
Sıcaklık sensörüMevcut sıcaklığı izleyerek kontrol devresine geri bildirim sağlar.
Havya ucuÜretilen ısıyı lehim bağlantısına aktaran ve uygulamaya göre değiştirilmesi gereken parçadır.
Kalem Havya ile Havya İstasyonu Arasındaki Fark Nedir?
Kalem havya
- Kompakt ve taşınabilir bir yapıya sahiptir.
- Bazı modeller sabit, bazı modeller ayarlanabilir sıcaklıkla çalışır.
- Kısa süreli ve düşük yoğunluklu işlemlerde pratik olabilir.
- Kontrol, ekran ve kalibrasyon özellikleri sınırlı olabilir.
- Profesyonel üretimde tekrarlanabilirlik daha düşük olabilir.
Havya istasyonu
- Sıcaklığı elektronik olarak kontrol eder.
- Lehimleme yüküne göre ısıtıcı gücünü düzenleyebilir.
- Kalibrasyon, uyku ve sıcaklık hafızası sunabilir.
- Geniş havya ucu ve yedek parça seçenekleriyle kullanılabilir.
- Teknik servis, Ar-Ge ve üretim hatlarına daha uygundur.
Havya İstasyonu Çeşitleri Nelerdir?
Havya istasyonları yalnızca güç değerine göre sınıflandırılmaz. Isıtıcının yapısı, havya ucu sistemi, sıcaklık kontrol yöntemi ve kullanım amacı model seçiminde birlikte değerlendirilmelidir.
Dijital ısı kontrollü istasyonlar
Ayarlanabilir sıcaklık, dijital ekran ve değiştirilebilir havya ucu sunan genel amaçlı sistemlerdir.
T12 kartuş uçlu istasyonlar
Isıtıcı ve sıcaklık sensörünün havya ucuna yakın konumlandırıldığı kartuş yapısını kullanır.
Kompakt kartuş sistemleri
Çok küçük komponentler, dar çalışma alanları ve hassas SMD işlemleri için geliştirilmiştir.
Orta sınıf kartuş sistemleri
Hassasiyet ile termal kapasite arasında dengeli yapı sunar.
Yüksek güçlü kartuş sistemleri
Daha yüksek termal yük gerektiren bağlantılar için geliştirilmiştir.
Yüksek frekanslı istasyonlar
Yüksek frekanslı sürücü ve güçlü sıcaklık geri kazanımıyla yoğun lehimleme işlemlerine yönelik geliştirilir.
2-in-1 havya istasyonları
Lehimleme kolu ile sıcak hava sistemini tek ana ünitede birleştirir.
Otomatik lehim beslemeli sistemler
Lehim telini belirlenen hız, uzunluk veya süreye göre otomatik besler.
Robot ve üretim hattı istasyonları
Harici kontrol, I/O veya robot sistemleriyle birlikte çalışacak şekilde tasarlanır.
Havya İstasyonunda Watt Değeri Ne Anlama Gelir?
Yüksek watt, daha yüksek uç sıcaklığı anlamına gelmez
Watt değeri, sistemin ısı üretme ve işlem sırasında kaybedilen enerjiyi yeniden yerine koyma kapasitesini ifade eder. Uç sıcaklığını ise kullanıcının ayarı ve kontrol devresi belirler.
İlk ısınma
Güç, ısıtıcı yapısı ve uç kütlesi çalışma sıcaklığına ulaşma süresini birlikte etkiler.
Termal geri kazanım
Uç lehim noktasına temas ettiğinde kaybedilen ısının yeniden kazanılması gerçek performansın önemli bölümüdür.
Bağlantı büyüklüğü
Geniş bakır alanlar, kalın kablolar ve büyük konnektörler daha yüksek termal kapasite gerektirebilir.
Uç geometrisi
Yeterli temas alanı oluşturmayan bir uç, enerjiyi bağlantıya verimli biçimde aktaramaz.
Havya İstasyonu Seçerken Nelere Dikkat Edilmelidir?
Uygulama türü
Mikro SMD, genel PCB, güç elektroniği ve seri üretim farklı sistemler gerektirebilir.
Termal kapasite
Kartın bakır yoğunluğu, pad büyüklüğü ve bağlantı yapısı gerekli gücü etkiler.
Sıcaklık kontrolü
Kararlı ölçüm, hızlı tepki ve kalibrasyon tekrarlanabilir lehimleme için önemlidir.
Havya ucu ailesi
Kullanılacak uç serisinin yeterli şekil ve ölçü seçeneğine sahip olması gerekir.
ESD ve topraklama
Hassas komponentlerle çalışılacaksa uç topraklaması ve ESD güvenli tasarım tercih edilmelidir.
Uyku fonksiyonu
Kullanım aralarında sıcaklığı düşürerek uç oksitlenmesinin azaltılmasına yardımcı olur.
Ergonomi
Hafif kol, esnek kablo ve güvenli sehpa uzun çalışma sürelerinde konfor sağlar.
Servis ve yedek parça
Havya kolu, rezistans ve uçların erişilebilir olması sürdürülebilir kullanım sağlar.
Doğru Havya Ucu Nasıl Seçilir?
Havya ucu, istasyonun ürettiği ısıyı lehim bağlantısına aktaran son parçadır. Yanlış uç seçimi, sıcaklığı gereksiz biçimde artırmaya ve işlem süresinin uzamasına neden olabilir.
Temas alanı ısı transferini belirler
Havya ucunun çalışma yüzeyi, lehimlenecek pad veya bağlantıyla yeterli temas oluşturmalıdır. Genel kural olarak bağlantıya uygun en geniş temas yüzeyi tercih edilir.
Havya ucu serisi mutlaka cihazın havya kolu ve ısıtıcı sistemiyle uyumlu olmalıdır.
Noktasal erişim ve genel kullanım için uygundur.
Küçük pad, dar alan ve hassas komponentlerde kullanılabilir.
Düz temas yüzeyi sayesinde genel PCB ve konnektör uygulamalarında etkili ısı aktarımı sağlar.
Geniş temas yüzeyi ve lehim taşıma kapasitesi gereken işlemlerde tercih edilebilir.
Sürükleme lehimleme ve büyük yüzey işlemlerinde kullanılabilir.
Tünel, kaşık ve özel formdaki uçlar belirli komponentler için geliştirilir.
Havya İstasyonu Nasıl Kullanılır?
Çalışma alanını hazırlayın
ESD mat, uygun aydınlatma, duman emişi ve havya sehpasını hazırlayın.
Bağlantıları kontrol edin
Havya kolunun doğru bağlandığını kontrol edin ve cihazı topraklamalı prize bağlayın.
Uygun havya ucunu seçin
Pad büyüklüğü ve erişim alanına göre yeterli temas sağlayan uç geometrisini kullanın.
Sıcaklığı ayarlayın
Lehim teli, flux, PCB ve komponent için uygun en düşük etkili sıcaklığı belirleyin.
Ucu temizleyip kalaylayın
Uygun temizleme teli veya sünger kullanarak uçta ince lehim tabakası oluşturun.
Bağlantıyı birlikte ısıtın
Havya ucunu pad ve komponent bacağına aynı anda temas ettirin.
Lehimi bağlantıya uygulayın
Lehim telini doğrudan havya ucuna değil, ısınmış bağlantıya verin.
İşlem sonunda ucu koruyun
Ucu temizleyip kalaylayın, sehpaya yerleştirin ve cihazı güvenli biçimde kapatın.
Uygulamaya Göre Hangi Havya İstasyonu Seçilmelidir?
| Uygulama | Önerilen sistem | Önemli özellik | Bakon ürün ailesi örnekleri |
|---|---|---|---|
| Eğitim ve genel elektronik | Dijital ısı kontrollü istasyon | Kolay sıcaklık ayarı ve geniş uç seçeneği | Standart ısı kontrollü modeller |
| Teknik servis ve kart onarımı | T12, C210 veya profesyonel istasyon | Hızlı tepki, uyku ve kalibrasyon | BK969D+ ve BK602 Pro |
| Mikro SMD ve hassas çalışma | C115 veya ince kartuş sistem | Hafif kol ve küçük uç geometrileri | C115 uyumlu kartuş sistemleri |
| Güç elektroniği ve geniş bakır alan | C245, C470 veya yüksek frekanslı sistem | Güçlü termal geri kazanım | BK2300, BK2600 ve BK3300D |
| Lehimleme ve SMD sökme | 2-in-1 havya ve sıcak hava istasyonu | Tek ünitede lehimleme ve sıcak hava | BK602 Pro ve diğer 2-in-1 modeller |
| Tekrarlı üretim işlemleri | Otomatik lehim beslemeli sistem | Ayarlanabilir tel besleme ve proses standardı | BK3600S ve otomatik lehimleme sistemleri |
Havya İstasyonu Bakımı ve Havya Ucu Ömrü
Havya ucunu koruyun
- Ucu çalışma öncesinde ve sonrasında kalaylayın.
- Uygun temizleme teli veya nemli sünger kullanın.
- Ucu eğe, zımpara veya sert metal yüzeyle temizlemeyin.
- Gereksiz yüksek sıcaklıkta uzun süre bekletmeyin.
- Bağlantıya uygun uç geometrisi tercih edin.
- Aktif çalışma yoksa uyku fonksiyonunu kullanın.
İstasyonu düzenli kontrol edin
- Güç ve havya kolu kablolarını inceleyin.
- Havalandırma kanallarını kapatmayın.
- Havya sehpasını düzenli temizleyin.
- Uç veya rezistans değişiminden sonra sıcaklığı kontrol edin.
- Yalnızca uyumlu kol, ısıtıcı ve uç kullanın.
- Arıza durumunda yetkisiz müdahaleden kaçının.
Havya İstasyonları Hakkında Doğru Bilinen Yanlışlar
Watt güç kapasitesidir. Risk; yanlış sıcaklık, uygun olmayan uç ve gereğinden uzun temas süresinden kaynaklanabilir.
Ucun bağlantıya temas ettikten sonra sıcaklığını ne kadar hızlı geri kazandığı işlem kalitesini etkileyebilir.
Gereğinden ince uç yetersiz temas alanı oluşturabilir ve işlem süresini uzatabilir.
Bağlantıya uygun temas yüzeyi, ısının daha verimli aktarılmasını sağlar.
Havya uçları farklı kol, rezistans ve kartuş sistemleri için üretilir.
Kullanım aralarında sıcaklığın düşürülmesi, uç oksitlenmesinin azaltılmasına destek olur.
İlgili Lehimleme Rehberleri
Sık Sorulan Sorular
Havya istasyonu ne işe yarar?
Havya ile havya istasyonu arasındaki fark nedir?
Kaç watt havya istasyonu almalıyım?
Yüksek watt daha yüksek sıcaklık anlamına gelir mi?
Havya istasyonu kaç dereceye ayarlanmalıdır?
T12, C210 ve C245 arasındaki fark nedir?
2-in-1 havya istasyonu ne demektir?
Uyku modu neden önemlidir?
Havya istasyonu kalibre edilmeli midir?
Havya ucu neden kararır ve lehim tutmaz?
Her havya ucu her istasyonda kullanılabilir mi?
Uygulamanıza Uygun Havya İstasyonunu Belirleyin
Genel elektronik çalışmalarından hassas kartuş sistemlerine, yüksek frekanslı endüstriyel istasyonlardan 2-in-1 ve otomatik lehim beslemeli çözümlere kadar Bakon havya istasyonlarını karşılaştırabilirsiniz.
