İzolasyon Bandı Kullanımı
İzolasyon Bandı Kullanımı
İzolasyon Bandı, elektronik üretim ve teknik servis uygulamalarında yalnızca kablo sarmak için kullanılan basit bir sarf malzemesi değildir. Doğru bant tipi; PCB maskeleme, lehimleme sırasında bölgesel koruma, sıcak hava ve rework işlemleri, kablo izolasyonu ve üretim proseslerinde kontrollü bantlama için önemli bir yardımcıdır.
Uygun İzolasyon Bandı, kullanılacağı sıcaklık, yüzey, elektriksel gereksinim ve proses koşullarına göre seçilmelidir. Genel elektrik uygulamalarında PVC esaslı bantlar yaygınken, PCB lehimleme ve rework gibi yüksek sıcaklık görülen işlemlerde ısıya dayanıklı polyimide bantlar daha uygun olabilir. Her bant aynı sıcaklık ve yalıtım performansını sunmaz.
1. İzolasyon Bandı Nedir?
İzolasyon Bandı, elektriksel yalıtım, yüzey koruma, sabitleme veya maskeleme amacıyla kullanılan yapışkanlı teknik bantların genel adıdır. Elektronikte kullanılan İzolasyon Bandı çeşitlerinin malzemesi, yapışkanı, kalınlığı ve sıcaklık dayanımı uygulamaya göre farklılaşır.
Bu nedenle bir İzolasyon Bandı seçerken yalnızca genişlik veya renk üzerinden karar vermek doğru değildir. Özellikle PCB üzerinde lehimleme, sıcak hava veya BGA rework uygulanacaksa bant malzemesinin ısıya dayanımı ve yüzeyde kalıntı bırakma davranışı dikkate alınmalıdır. Doğru İzolasyon Bandı seçimi, çalışma sıcaklığı ve uygulama koşulları dikkate alınarak yapılmalıdır.
2. Başlıca İzolasyon Bandı Türleri
Elektronik ve elektrik uygulamalarında kullanılacak İzolasyon Bandı türü, çalışma koşullarına göre belirlenmelidir. Bant malzemesi değiştikçe sıcaklık dayanımı, mekanik esneklik ve elektriksel izolasyon özellikleri de değişebilir.
| Bant Türü | Öne Çıkan Özellik | Tipik Kullanım |
|---|---|---|
| PVC Elektrik Bandı | Esnek yapı ve genel elektriksel izolasyon | Kablo gruplama ve düşük sıcaklıklı genel izolasyon işlemleri |

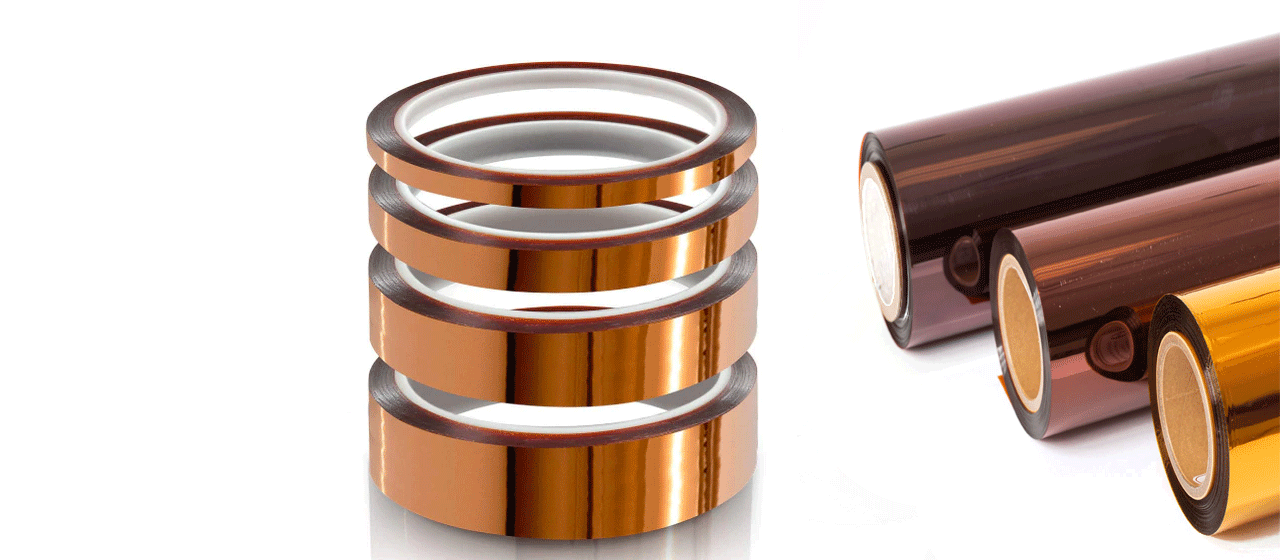

| Polyimide Bant | Yüksek sıcaklığa dayanıklı ince film yapı | PCB maskeleme, lehimleme, sıcak hava ve rework uygulamaları |
| Cam Elyaf Takviyeli Bant | Yüksek mekanik dayanım | Kablo demetleri, sabitleme ve mekanik destek gereken uygulamalar |
3. PCB Üzerinde İzolasyon Bandı Kullanımı
PCB üzerinde İzolasyon Bandı kullanımının en yaygın amaçlarından biri işlem yapılmayacak bölgenin korunmasıdır. Özellikle sıcak hava ile SMD sökme-takma sırasında yakındaki plastik konnektörler, kablolar veya hassas bölgeler uygun ısıya dayanıklı bantla maskelenebilir.
PCB uygulamalarında İzolasyon Bandı seçilirken, bandın lehimleme ve rework sıcaklıklarına uygunluğu özellikle kontrol edilmelidir. Buradaki amaç sıcaklığı tamamen engellemek değil, istenmeyen doğrudan hava akışını ve bölgesel ısı etkisini azaltmaktır. İzolasyon Bandı hiçbir zaman doğru nozul seçimi, kontrollü hava debisi ve uygun sıcaklık ayarının yerine geçmez.
4. Lehimleme ve Sıcak Hava İşlemlerinde Kullanım
Lehimleme veya sıcak hava rework uygulamalarında kullanılan İzolasyon Bandı yüksek sıcaklık altında formunu ve yapışma performansını koruyabilmelidir. Standart PVC elektrik bandı, yüksek sıcaklığa maruz kaldığında yumuşayabilir veya yapışkan kalıntısı bırakabilir; bu nedenle yüksek sıcaklık proseslerinde doğrudan tercih edilmemelidir.
Polyimide esaslı İzolasyon Bandı, uygun teknik değerleri sağladığında PCB üzerindeki seçili bölgelerin maskelenmesinde pratik bir çözümdür. Ancak bandın üretici tarafından belirtilen sürekli ve kısa süreli sıcaklık limitleri mutlaka dikkate alınmalıdır. Yanlış İzolasyon Bandı kullanımı, yüksek sıcaklık altında yapışkan kalıntısı veya yüzey kirlenmesi oluşturabilir.
5. BGA ve Rework Uygulamalarında Dikkat Edilmesi Gerekenler
BGA rework sırasında İzolasyon Bandı çevredeki belirli komponentlerin veya yüzeylerin korunmasına yardımcı olabilir. Ancak profesyonel rework işlemlerinde yalnızca bant kullanmak yeterli değildir; ön ısıtma, sıcaklık profili, hava akışı ve kartın termal kütlesi birlikte değerlendirilmelidir. BGA işlemlerinde İzolasyon Bandı yalnızca yardımcı bir koruma malzemesi olarak değerlendirilmelidir.
Çok yüksek sıcaklığa veya uzun süreli ısıya maruz kalan bir bant zamanla özelliklerini kaybedebilir. Bu nedenle İzolasyon Bandı tekrar kullanılmamalı; işlem sonrasında yüzey, yapışkan kalıntısı ve termal etkiler açısından kontrol edilmelidir.
6. Kablo ve Elektriksel İzolasyonda Kullanım
Kablo gruplama ve düşük gerilimli elektronik uygulamalarda İzolasyon Bandı mekanik koruma ve temel yalıtım amacıyla kullanılabilir. Ancak bant, hasarlı bir kablonun veya yalıtım sisteminin her koşulda kalıcı onarım yöntemi olarak değerlendirilmemelidir.
Kablo uygulamalarında kullanılan İzolasyon Bandı, beklenen elektriksel gerilim ve çalışma sıcaklığına uygun olmalıdır. Özellikle şebeke gerilimi veya güvenlik açısından kritik uygulamalarda kullanılacak İzolasyon Bandı, ilgili gerilim, sıcaklık ve güvenlik gereksinimlerini karşılamalıdır. Hasarlı kablo, konnektör veya izolasyon parçaları gerektiğinde uygun parça ile değiştirilmelidir.
7. Doğru İzolasyon Bandı Nasıl Seçilir?
İzolasyon Bandı seçiminde yalnızca ürünün fiziksel ölçüleri değil, uygulamanın sıcaklık, elektriksel ve mekanik gereksinimleri birlikte değerlendirilmelidir.
| Kriter | Neden Önemli? |
|---|---|
| Sıcaklık Dayanımı | Lehimleme ve rework sırasında bandın bozulmaması için önemlidir. |
| Elektriksel Dayanım | Elektriksel izolasyon gereken uygulamalarda uygun teknik sınıfın seçilmesini sağlar. |
| Yapışkan Tipi | Yüzeyde kalıntı, sökülebilirlik ve proses kararlılığını etkiler. |
| Kalınlık ve Esneklik | Dar bölgelerde maskeleme ve karmaşık yüzeylere uyum açısından önemlidir. |
| Genişlik | PCB üzerindeki korunacak alanın hassas biçimde maskelenmesini kolaylaştırır. |
Doğru İzolasyon Bandı seçimi, uygulama sırasında hem işlem güvenilirliğini hem de yüzey kalitesini doğrudan etkiler. Profesyonel uygulamalarda İzolasyon Bandı seçiminde üreticinin teknik veri sayfasındaki sıcaklık ve elektriksel dayanım değerleri esas alınmalıdır.
8. Otomatik Bant Kesme Sistemlerinde İzolasyon Bandı
Seri üretimde İzolasyon Bandı parçalarının sürekli aynı uzunlukta elle kesilmesi zaman kaybına ve operatörler arasında ölçü farklılıklarına neden olabilir. Otomatik bant kesme makineleri, uygun bant türlerinde belirlenen uzunlukta tekrar edilebilir parçalar hazırlayarak iş akışını standartlaştırmaya yardımcı olur.
Özellikle elektronik montajda kullanılan polyimide bant, çeşitli teknik bantlar ve benzeri sarf malzemelerinde otomatik kesim; operatörün yalnızca ihtiyaç duyduğu parçayı alıp uygulamasını sağlayarak proses düzenini geliştirebilir. Seri üretimde İzolasyon Bandı parçalarının standart uzunluklarda hazırlanması, uygulamalar arasında tekrarlanabilirliği artırabilir.
Elektronik üretimde İzolasyon Bandı, polyimide bant ve diğer teknik bantların tekrarlanabilir uzunluklarda hazırlanması için otomatik bant kesme sistemlerini inceleyebilirsiniz.
9. İzolasyon Bandı Kullanımında Sık Yapılan Hatalar
İzolasyon Bandı doğru seçilse bile hatalı uygulama, bandın beklenen performansı göstermesini engelleyebilir. Özellikle yüksek sıcaklık işlemlerinde bant türü ve uygulama süresi dikkatle kontrol edilmelidir.
- Yüksek sıcaklık işleminde standart PVC bant kullanmak,
- bandın teknik sıcaklık değerini kontrol etmemek,
- PCB üzerinde yapışkan kalıntısı bırakabilecek ürünü test etmeden kullanmak,
- çok geniş bantla hava akışını veya erişimi gereksiz şekilde engellemek,
- hasarlı elektrik kablosunu yalnızca bant sararak kalıcı olarak onarılmış kabul etmek,
- kullanılmış bandı yüksek sıcaklık prosesinde tekrar kullanmak.
10. Uygulamaya Göre Hızlı İzolasyon Bandı Seçimi
Uygulamaya göre doğru İzolasyon Bandı seçimi için aşağıdaki tablo hızlı bir başlangıç noktası sunar. Nihai seçim yapılırken kullanılan ürünün gerçek teknik veri sayfası mutlaka kontrol edilmelidir.
| Uygulama | Genel Tercih |
|---|---|
| Genel kablo gruplama | Uygulamaya uygun PVC elektrik bandı |
| PCB lehimleme ve maskeleme | Isıya dayanıklı polyimide bant |
| Sıcak hava / rework | Proses sıcaklığına uygun yüksek sıcaklık bandı |
| Seri bant hazırlama | Bant tipine uygun otomatik kesme sistemi |
Sonuç: İzolasyon Bandı Uygulamaya Göre Seçilmelidir
Doğru İzolasyon Bandı, elektronik üretim ve teknik servis işlemlerinde hem yüzey korumasını hem de proses düzenini destekler. PCB maskelemede yüksek sıcaklığa dayanıklı bantlar, genel kablo uygulamalarında ise ilgili elektriksel ve mekanik gereksinimleri karşılayan ürünler tercih edilmelidir. En doğru sonuç için İzolasyon Bandı seçimi; sıcaklık, yapışkan, kalınlık, elektriksel dayanım ve proses süresi birlikte değerlendirilerek yapılmalıdır. Bu nedenle İzolasyon Bandı basit bir sarf malzemesi olarak değil, uygulamanın teknik gereksinimlerine göre seçilmesi gereken bir proses malzemesi olarak değerlendirilmelidir.
İzolasyon Bandı Hakkında Sık Sorulan Sorular
İzolasyon Bandı PCB üzerinde kullanılabilir mi?
Evet. Uygun teknik özelliklere sahip İzolasyon Bandı PCB üzerinde maskeleme ve bölgesel koruma amacıyla kullanılabilir. Yüksek sıcaklık işlemlerinde bant malzemesinin sıcaklık dayanımı mutlaka kontrol edilmelidir.
Polyimide bant ne için kullanılır?
Polyimide bantlar, uygun teknik sınıfta olduklarında PCB lehimleme, sıcak hava, rework ve yüksek sıcaklıkta maskeleme uygulamalarında kullanılabilir.
PVC İzolasyon Bandı sıcak hava işleminde kullanılabilir mi?
Standart PVC bantlar yüksek sıcaklık prosesleri için genel olarak uygun değildir. Ürünün teknik sıcaklık değerleri kontrol edilmeli ve işlem koşullarına uygun İzolasyon Bandı seçilmelidir.
İzolasyon Bandı seçerken nelere bakılmalı?
İzolasyon Bandı seçiminde sıcaklık dayanımı, elektriksel yalıtım değeri, yapışkan tipi, kalınlık, esneklik, genişlik ve yüzeyde kalıntı bırakma davranışı birlikte değerlendirilmelidir.
Otomatik bant kesme makinesi İzolasyon Bandı için kullanılabilir mi?
Makinenin desteklediği bant genişliği, kalınlığı ve malzeme tipine bağlıdır. Uygun İzolasyon Bandı ve diğer teknik bantlarda otomatik kesme sistemleri seri üretimde tekrar edilebilir parça uzunluğu sağlayabilir.
