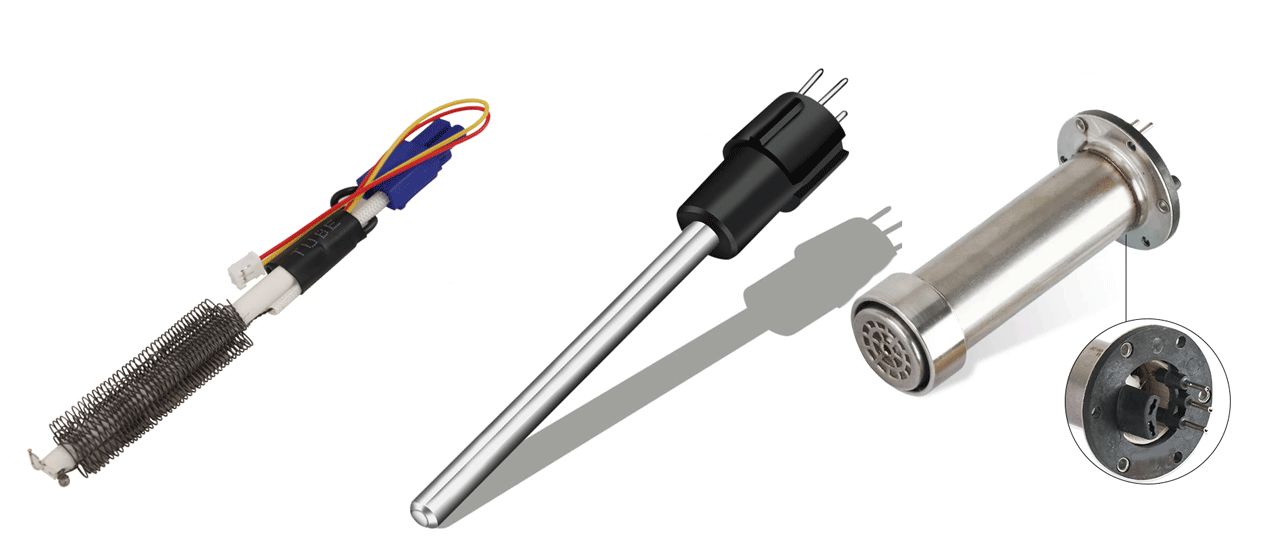

Havya Rezistansı Rehberi

1. Havya Rezistansı Nedir?

Havya Rezistansı, elektrik enerjisini ısı enerjisine dönüştüren ve lehimleme sisteminin gerekli çalışma sıcaklığına ulaşmasını sağlayan ısıtıcı elemandır.

Klasik havya sistemlerinde rezistans genellikle havya kolunun içerisinde bulunur ve havya ucuna ısı aktarır.

Modern kartuş sistemlerinde ise ısıtıcı ve sıcaklık sensörü doğrudan kartuş yapısına entegre edilmiş olabilir.

2. Havya Rezistansı Ne İşe Yarar?

Rezistansın temel görevi havya ucunu istenilen sıcaklığa ulaştırmaktır.

Lehimleme sisteminde rezistans;

• havya ucunun ısınmasını sağlar,
• lehimleme sırasında kaybedilen ısının yeniden kazanılmasına yardımcı olur,
• sıcaklık kontrol sistemiyle birlikte çalışır,
• uygun termal performansın korunmasına katkı sağlar.

Ancak lehimleme performansı yalnızca rezistans gücüne bağlı değildir. Havya ucu geometrisi, sensör konumu, kontrol elektroniği ve termal tasarım da önemlidir.

3. Rezistans ve Sensör Aynı Şey mi?

Hayır.

Bazı yapılarda bu iki bileşen aynı fiziksel modül içinde bulunabilir. Bu nedenle yalnızca “rezistans” olarak görünen bir parçanın elektrik bağlantısı modele göre farklı olabilir.

4. Havya Rezistansı Arızası Nasıl Anlaşılır?

Rezistans arızasında görülebilecek belirtiler cihaz modeline göre değişebilir.

Yaygın belirtiler:

• havya ucunun hiç ısınmaması,
• çok geç ısınma,
• çalışma sıcaklığına ulaşamama,
• sıcaklığın aniden düşmesi,
• istasyonda rezistans veya sensör hata uyarısı görülmesi,
• havya kolu hareket ettirildiğinde ısıtmanın kesilmesi,
• sıcaklık değerinin kararsız davranması.

5. Havya Hiç Isınmıyorsa İlk Ne Kontrol Edilmeli?

Rezistansı değiştirmeden önce sistematik kontrol yapılmalıdır.

1. Havya kolunun istasyona doğru bağlandığını kontrol edin.
2. Sokette gevşeklik veya fiziksel hasar olup olmadığını inceleyin.
3. Havya kolu kablosunu kontrol edin.
4. İstasyonda hata kodu veya uyarı olup olmadığını kontrol edin.
5. Havya ucu veya kartuşun doğru şekilde takıldığından emin olun.
6. Üreticinin servis prosedürüne göre rezistans ve sensör kontrolü yapın.

Ölçüm değerleri cihazın servis dokümanı veya üretici teknik bilgileriyle karşılaştırılmalıdır.

6. Doğru Rezistans Nasıl Seçilir?

Rezistans seçiminde yalnızca ürünün şekline bakmak doğru değildir.

Şu bilgiler birlikte kontrol edilmelidir:

7. Pin Sayısının Aynı Olması Yeterli mi?

Hayır.

İki havya kolunun veya rezistansın aynı sayıda pine sahip olması elektriksel olarak uyumlu oldukları anlamına gelmez.

Pinlerin görevleri;

• ısıtıcı,
• sensör,
• topraklama,
• tanımlama veya kontrol hattı

olarak farklılık gösterebilir.

Bu nedenle yalnızca soket çapına veya pin sayısına göre yedek parça seçilmemelidir.

8. Bakon Rezistans Uyumluluk Örnekleri

Bakon sistemlerinde rezistans seçimi istasyon ve havya kolu eşleşmesine göre yapılmalıdır.

9. T12, C210 ve C245 Sistemlerinde Rezistans Nerede?

Klasik sistemlerden farklı olarak bazı kartuş tipi havya uçlarında ısıtıcı ve sıcaklık sensörü kartuşun içine entegredir.

Örneğin T12 kartuş sistemlerinde havya ucu yalnızca metal uçtan oluşmaz; ısıtıcı ve sensör yapısı kartuş içerisinde yer alır.

Bu nedenle bu sistemlerde klasik şekilde ayrı bir seramik rezistans değiştirmek yerine kartuşun tamamı değiştirilir.

→ T12 Kartuş Yapısını İncele

10. Rezistans Neden Arızalanır?

Rezistans ömrünü etkileyebilecek faktörler arasında:

• uzun süre yüksek sıcaklıkta çalışma,
• mekanik darbe,
• havya kolunun düşürülmesi,
• kablo ve bağlantı sorunları,
• uyumsuz yedek parça kullanımı,
• termal yorulma,
• elektriksel arıza

yer alabilir.

Arızanın nedeni tespit edilmeden yalnızca rezistansı değiştirmek, sorun başka bir bileşenden kaynaklanıyorsa kalıcı çözüm sağlamayabilir.

11. Rezistans Değişiminden Sonra Kalibrasyon Gerekir mi?

Havya kolu, rezistans veya sıcaklık sensörü değiştirildikten sonra gerçek havya ucu sıcaklığının kontrol edilmesi iyi bir servis uygulamasıdır.

İstasyon dijital sıcaklık kompanzasyonu destekliyorsa gerçek uç sıcaklığı uygun ölçüm cihazıyla kontrol edilerek gerekli ayar yapılabilir.

Burada önemli olan, sıcaklık ölçüm cihazının yalnızca gerçek sıcaklığı ölçmesi; düzeltmenin ise havya istasyonunun kalibrasyon veya kompanzasyon menüsünden yapılmasıdır.

12. Yanlış Rezistans Kullanılırsa Ne Olur?

Uyumsuz rezistans kullanımı yalnızca “çalışmama” sorunu oluşturmayabilir.

Olası sonuçlar:

• yanlış sıcaklık okuması,
• sıcaklık kontrolünün kararsızlaşması,
• gereğinden fazla veya az ısınma,
• hata kodları,
• havya kolu veya kontrol devresinde arıza riski.

13. Rezistans mı Havya Kolu mu Değiştirilmeli?

Her arızada yalnızca rezistans değişimi ekonomik veya teknik olarak doğru olmayabilir.

Havya kolunda;

• kablo hasarı,
• soket problemi,
• gövde kırığı,
• sensör arızası,
• birden fazla bileşende aşınma

varsa komple havya kolunun değiştirilmesi daha doğru olabilir.

Rezistans sağlam ve değiştirilebilir yapıdaysa yalnızca arızalı bileşenin değiştirilmesi tercih edilebilir.

14. Rezistans Siparişinden Önce Kontrol Listesi
