Ön Isıtma İstasyonu | PCB Ön Isıtma Rehberi

Profesyonel Lehimleme ve Rework Rehberi

Ön Isıtma İstasyonu Nedir ve Neden Kullanılmalıdır?

Ön ısıtma istasyonu; devre kartını lehimleme, lehim sökme veya rework işleminden önce kontrollü ve dengeli biçimde ısıtmaya yardımcı olan profesyonel bir ekipmandır. Doğru kullanıldığında bölgesel sıcaklık farklarını azaltır, üstten uygulanan ısı ihtiyacını düşürür ve çalışma sürecinin daha kontrollü yürütülmesini sağlar.

PCB

Dengeli Ön Isıtma İstasyonu Kartın yalnızca tek bir noktasının ani biçimde ısınmasını önlemeye yardımcı olur.

ΔT

Daha Düşük Isı Farkı İşlem alanı ile kartın geri kalanı arasındaki sıcaklık farkını azaltır.

50–350

Kontrollü Sıcaklık Bakon BK946 serisinde 50–350 °C sıcaklık ayar aralığı bulunur.

±2 °C

Sıcaklık Kararlılığı BK946 serisinin belirtilen sabit sıcaklık kararlılığı ±2 °C’dir.

Ön Isıtma İstasyonu Nedir?

Ön ısıtma istasyonu, devre kartını doğrudan lehimleme sıcaklığına çıkarmak yerine kartın genel sıcaklığını kontrollü biçimde yükseltmeye yardımcı olur. Böylece sıcak hava istasyonu, havya veya BGA rework sisteminin yalnızca tek bir noktaya aşırı ısı uygulama ihtiyacı azalabilir.

°C

Alttan kontrollü ısı desteği

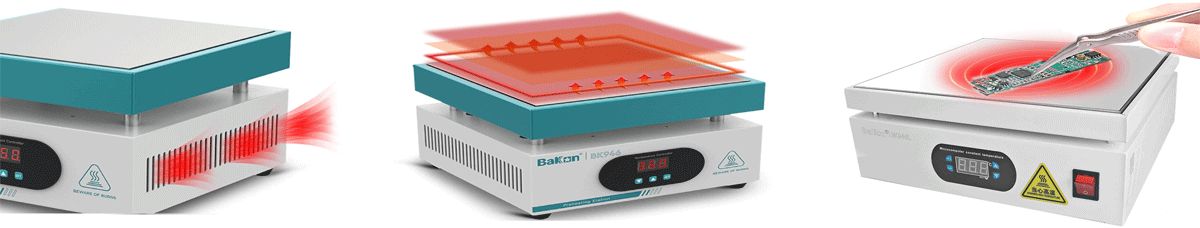

Bakon BK946 serisinde ısıtma işlemi, cihazın üst bölümündeki ısıtma paneli ve panelin altında bulunan rezistans sistemi üzerinden gerçekleştirilir. Ön Isıtma İstasyonu bu uygulamada ısı yönetimine yardımcı olur.

PCB veya işlem yapılacak parça, uygun çalışma koşulları sağlanarak ısıtma platformu üzerine yerleştirilir. Ayarlanan sıcaklık kontrol panelinden yönetilir. Ön Isıtma İstasyonu kontrollü çalışma koşullarını destekler.

Ön Isıtma İstasyonu ne yapar?

Kartın genel sıcaklığını yükselterek lokal işlem bölgesinin hedef sıcaklığa daha kontrollü yaklaşmasını sağlar. Ön Isıtma İstasyonu bu işlemde termal yükü dengeler.

Ne yapmaz?

Ön ısıtma istasyonu tek başına doğru bir lehimleme profili oluşturmaz. PCB, komponent, lehim alaşımı ve flux özelliklerine uygun işlem değerlerinin belirlenmesi gerekir.

Temel amaç nedir?

Isı dağılımını iyileştirmek, işlem süresini kontrol altında tutmak ve kartın tek bir bölgesine aşırı ısı yüklenmesini azaltmaktır. Ön Isıtma İstasyonu dengeli sıcaklık yönetimini destekler.

Ön Isıtma İstasyonu: Devre Kartları Neden Ön Isıtmaya İhtiyaç Duyar?

Çok katmanlı, geniş bakır yüzeyli veya yüksek ısıl kütleye sahip devre kartları, uygulanan ısıyı çalışma bölgesinden hızla uzaklaştırabilir. Bu durum lehim bağlantısının yeterli sıcaklığa ulaşmasını zorlaştırabilir ve operatörün üstten daha yüksek sıcaklık uygulamasına neden olabilir. Ön Isıtma İstasyonu bu aşamada kontrollü ısı desteği sağlar.

Geniş bakır alanlar

Güç ve toprak katmanları ısıyı hızla dağıtarak lehimleme bölgesinin hedef sıcaklığa ulaşmasını zorlaştırabilir. Ön Isıtma İstasyonu bu noktada dengeli ısı dağılımını destekler.

Çok katmanlı PCB’ler

Katman sayısı ve kart kalınlığı arttıkça devre kartının ısıl kütlesi de artabilir. Ön Isıtma İstasyonu uygun sıcaklık yönetimine katkı sağlar.

Büyük komponentler

BGA, ekranlama kutusu, konektör ve güç komponentleri daha fazla ısı enerjisi gerektirebilir. Ön Isıtma İstasyonu prosesin daha kontrollü yürütülmesini destekler.

Kurşunsuz lehim

Kurşunsuz lehimleme süreçlerinde çalışma sıcaklıklarının doğru yönetilmesi ve işlem süresinin kontrol edilmesi önemlidir. Ön Isıtma İstasyonu bu uygulamada ısı yönetimine yardımcı olur.

Ön Isıtma İstasyonu: Lehim sökme işlemleri

Ön Isıtma İstasyonu, lehimin daha dengeli biçimde çalışma sıcaklığına yaklaşmasına yardımcı olabilir.

Ön Isıtma İstasyonu: Tekrarlanabilir süreç

Kontrollü bir başlangıç sıcaklığı, farklı kartlarda daha tutarlı işlem sonuçları elde edilmesine yardımcı olur. Ön Isıtma İstasyonu kontrollü çalışma koşullarını destekler.

Termal şok, kartın bir bölümünün diğer bölümlerden çok daha hızlı ısıtılması veya soğutulması sonucunda oluşan yüksek sıcaklık farklarıyla ilişkilidir. Kontrollü Ön Isıtma İstasyonu, bu sıcaklık farkını azaltmaya yardımcı olabilir.

Ön Isıtma İstasyonu Kullanmanın Avantajları

Ön Isıtma İstasyonu işlemi, yalnızca kartı sıcak hâle getirmek değildir. Amaç; lehimleme veya sökme işlemine daha dengeli bir başlangıç koşulu oluşturmaktır.

Ön Isıtma İstasyonu: Termal gerilimi azaltır

Kartın yalnızca küçük bir bölümünün ani biçimde ısınması yerine daha dengeli sıcaklık dağılımı oluşturulmasına yardımcı olur. Ön Isıtma İstasyonu bu işlemde termal yükü dengeler.

Ön Isıtma İstasyonu: Üstten ısı ihtiyacını düşürür

Kart önceden ısıtıldığında sıcak hava veya havya sisteminin hedef bölgeye uygulaması gereken ısı miktarı azalabilir. Ön Isıtma İstasyonu dengeli sıcaklık yönetimini destekler.

Ön Isıtma İstasyonu: Lehim sökmeyi kolaylaştırır

Yüksek ısıl kütleli bağlantıların çalışma sıcaklığına daha kontrollü ulaşmasına destek olur. Ön Isıtma İstasyonu bu aşamada kontrollü ısı desteği sağlar.

Ön Isıtma İstasyonu: PCB eğilme riskini azaltır

Uygun sıcaklık ve destek kullanıldığında bölgesel sıcaklık farklılıklarından kaynaklanan mekanik gerilimin azaltılmasına yardımcı olabilir. Ön Isıtma İstasyonu bu noktada dengeli ısı dağılımını destekler.

Ön Isıtma İstasyonu: Pad hasarı riskini düşürür

Operatörün aynı noktaya uzun süre yüksek sıcaklık uygulama ihtiyacını azaltarak pad ve bağlantı bölgelerinin korunmasına destek olur. Ön Isıtma İstasyonu uygun sıcaklık yönetimine katkı sağlar.

Ön Isıtma İstasyonu: İşlem süresini kontrol eder

Kartın başlangıç sıcaklığının kontrol altında olması, lehimleme ve rework sürecinin daha planlı yürütülmesine yardımcı olur. Ön Isıtma İstasyonu prosesin daha kontrollü yürütülmesini destekler.

Ön Isıtma İstasyonu: Daha dengeli ısı dağılımı

Geniş kartların ve büyük metal yüzeylerin tek noktadan ısıtılmasına kıyasla daha dengeli bir çalışma ortamı oluşturur. Ön Isıtma İstasyonu bu uygulamada ısı yönetimine yardımcı olur.

Ön Isıtma İstasyonu: Profesyonel süreç kontrolü

Tekrarlanan üretim ve teknik servis işlemlerinde daha tutarlı başlangıç koşulları sağlanmasına katkıda bulunur. Ön Isıtma İstasyonu kontrollü çalışma koşullarını destekler.

Ön Isıtma İstasyonu kullanılması, yanlış sıcaklık veya hatalı işlem süresinden kaynaklanan hasarları tek başına engellemez. Uygun lehimleme profili, doğru sıcaklık ölçümü ve kontrollü soğutma süreci birlikte değerlendirilmelidir.

Ön Isıtma İstasyonu Hangi İşlemlerde Kullanılır?

BGA

Ön Isıtma İstasyonu: BGA rework işlemleri

Alt ısı desteği, BGA bölgesine üstten uygulanan ısının daha dengeli yönetilmesine yardımcı olur. Ön Isıtma İstasyonu bu işlemde termal yükü dengeler.

SMD

Ön Isıtma İstasyonu: SMD komponent sökme

Büyük pad alanına veya geniş bakır yüzeye bağlı komponentlerin sökülmesini kolaylaştırabilir. Ön Isıtma İstasyonu dengeli sıcaklık yönetimini destekler.

PCB

Ön Isıtma İstasyonu: Çok katmanlı kart onarımı

Yüksek ısıl kütleye sahip endüstriyel ve güç elektroniği kartlarında kullanılabilir. Ön Isıtma İstasyonu bu aşamada kontrollü ısı desteği sağlar.

Ön Isıtma İstasyonu: Entegre devre değişimi

Entegre devrenin çevresindeki lehim bağlantılarının kontrollü sıcaklığa ulaşmasına destek olur. Ön Isıtma İstasyonu bu noktada dengeli ısı dağılımını destekler.

Ön Isıtma İstasyonu: Delikli komponent sökme

Büyük konektör ve çok bacaklı komponentlerin lehim sökme işlemlerinde ek ısı desteği sağlayabilir. Ön Isıtma İstasyonu uygun sıcaklık yönetimine katkı sağlar.

Ön Isıtma İstasyonu: Üretim ve teknik servis

Tekrarlanabilir sıcaklık koşulu gereken profesyonel üretim, bakım ve onarım süreçlerinde kullanılabilir. Ön Isıtma İstasyonu prosesin daha kontrollü yürütülmesini destekler.

Ön Isıtma İstasyonu Nasıl Kullanılır?

Aşağıdaki adımlar genel bir çalışma sırasıdır. Kullanılacak sıcaklık ve işlem süresi; PCB yapısına, komponent türüne, lehim alaşımına ve üreticinin önerdiği sıcaklık profiline göre belirlenmelidir. Ön Isıtma İstasyonu bu uygulamada ısı yönetimine yardımcı olur.

6 Adımda Kontrollü Ön Isıtma İstasyonu

İşleme başlamadan önce çalışma alanı, topraklama, kart yerleşimi ve sıcaklık ayarlarının kontrol edilmesi gerekir. Ön Isıtma İstasyonu kontrollü çalışma koşullarını destekler.

Ön Isıtma İstasyonu: Çalışma alanını hazırlayın

Cihazı düz, sağlam ve ısıya dayanıklı bir yüzeye yerleştirin. Yanıcı maddeleri çalışma alanından uzaklaştırın. Ön Isıtma İstasyonu bu işlemde termal yükü dengeler.

Ön Isıtma İstasyonu: PCB’yi konumlandırın

Kartı ısıtma yüzeyine uygun biçimde yerleştirin. Kartın hassas parçalarının doğrudan mekanik baskı altında kalmamasına dikkat edin. Ön Isıtma İstasyonu dengeli sıcaklık yönetimini destekler.

Ön Isıtma İstasyonu: Cihazı çalıştırın

Topraklaması uygun 220 V elektrik bağlantısını kontrol edin ve güç anahtarını açın. Ön Isıtma İstasyonu bu aşamada kontrollü ısı desteği sağlar.

Ön Isıtma İstasyonu: Sıcaklığı ayarlayın

BK946 serisinde SET düğmesine basın. Ekran yanıp söndüğünde yukarı ve aşağı tuşlarıyla hedef sıcaklığı ayarlayın. Ön Isıtma İstasyonu bu noktada dengeli ısı dağılımını destekler.

Ön Isıtma İstasyonu: Dengeli ısınmayı bekleyin

Kartın işlem için gerekli başlangıç sıcaklığına kontrollü biçimde ulaşmasını bekleyin. Gerektiğinde harici ölçüm ekipmanı kullanın. Ön Isıtma İstasyonu uygun sıcaklık yönetimine katkı sağlar.

Ön Isıtma İstasyonu: İşlemi tamamlayın

Lehimleme veya sökme işlemi bittikten sonra cihazı kapatın. Taşımadan veya dokunmadan önce tamamen soğumasını bekleyin. Ön Isıtma İstasyonu prosesin daha kontrollü yürütülmesini destekler.

Isıtma yüzeyi ile PCB üzerindeki gerçek sıcaklık aynı olmayabilir. Profesyonel rework işlemlerinde kritik bölgelerdeki sıcaklığın uygun ölçüm ekipmanıyla kontrol edilmesi önerilir.

Ön Isıtma İstasyonu: Bakon BK946 Serisi Teknik Özellik Karşılaştırması

BK946 serisi; farklı PCB boyutları ve ısıtma gereksinimleri için beş farklı güç ve platform seçeneğine sahiptir. Ön Isıtma İstasyonu bu uygulamada ısı yönetimine yardımcı olur.

Tabloyu görüntülemek için ekranı sağa ve sola kaydırabilirsiniz.

Model	Güç	Platform Boyutu	Sıcaklık Aralığı	Sıcaklık Kararlılığı	Cihaz Boyutu	Net Ağırlık
BK946S	400 W	100 × 100 mm	50–350 °C	±2 °C	120 × 120 × 120 mm	1,3 kg
BK946	600 W	200 × 200 mm	50–350 °C	±2 °C	215 × 215 × 135 mm	2,7 kg
BK946X	1000 W	300 × 300 mm	50–350 °C	±2 °C	320 × 320 × 145 mm	8,5 kg
BK946L	1600 W	300 × 300 mm	50–350 °C	±2 °C	320 × 320 × 145 mm	8,5 kg
BK946P	2100 W	300 × 400 mm	50–350 °C	±2 °C	420 × 320 × 145 mm	10,5 kg

Tüm modeller AC 220 V ile çalışır ve sıcaklık ayarı LED ekranlı kontrol paneli üzerinden yapılır. Model seçerken yalnızca güç değerini değil, kullanılacak PCB’nin ölçüsünü ve ısıtılması gereken yüzey alanını da dikkate alın.

Ön Isıtma İstasyonu: Hangi BK946 Modeli Seçilmelidir?

Isıtma platformu, işlem yapılacak kartın uygun biçimde konumlandırılmasına yetecek büyüklükte olmalıdır. Çok küçük bir platform kartın farklı bölgelerinde dengesiz sıcaklık dağılımına neden olabilir. Ön Isıtma İstasyonu kontrollü çalışma koşullarını destekler.

BK946S

100 × 100 mm

Küçük PCB’ler, mobil cihaz kartları ve sınırlı çalışma alanları için kompakt seçenek. Ön Isıtma İstasyonu bu işlemde termal yükü dengeler.

BK946

200 × 200 mm

Standart elektronik servis kartları ve orta ölçekli PCB çalışmaları için. Ön Isıtma İstasyonu dengeli sıcaklık yönetimini destekler.

BK946X

300 × 300 mm

Daha geniş devre kartları ve yüksek ısıtma alanı gerektiren genel profesyonel uygulamalar için. Ön Isıtma İstasyonu bu aşamada kontrollü ısı desteği sağlar.

BK946L

300 × 300 mm

Aynı platform ölçüsünde daha yüksek güç gerektiren yoğun ve yüksek ısıl kütleli çalışmalar için. Ön Isıtma İstasyonu bu noktada dengeli ısı dağılımını destekler.

BK946P

300 × 400 mm

Büyük endüstriyel kartlar ve geniş yüzeyli profesyonel uygulamalar için en büyük platform seçeneği. Ön Isıtma İstasyonu uygun sıcaklık yönetimine katkı sağlar.

PCB ölçüsünün platform ölçüsüne yakın olması tek başına yeterli değildir. Kart üzerindeki komponent yüksekliği, kartın platforma yerleşimi, destek noktaları ve sıcaklığa hassas parçalar da değerlendirilmelidir.

Ön Isıtma İstasyonu: Güvenli Kullanım ve Bakım Kuralları

Ön Isıtma İstasyonu istasyonları yüksek sıcaklıkta çalışan cihazlardır. Çalışma alanının hazırlanması ve cihazın soğumasının beklenmesi kullanıcı güvenliği açısından önemlidir.

Ön Isıtma İstasyonu: Güvenli kullanım

Cihazı düz, dengeli ve ısıya dayanıklı bir çalışma yüzeyine yerleştirin.
Isıtma paneli ve çevresindeki yüzeylere çalışma sırasında dokunmayın.
Cihazı yanıcı ve parlayıcı maddelerin yakınında kullanmayın.
Topraklaması uygun 220 V priz ve topraklamalı güç kablosu kullanın.
Hava akışını doğrudan ısıtma yüzeyine yönlendirmeyin.
Taşımadan veya dokunmadan önce cihazı kapatın ve oda sıcaklığına kadar soğumasını bekleyin. Ön Isıtma İstasyonu kullanımında bu nokta önemlidir.

✓

Ön Isıtma İstasyonu: Temizlik ve bakım

Eşit olmayan ısı iletimini önlemek için ısıtma panelini temiz tutun. Ön Isıtma İstasyonu kullanımında bu nokta önemlidir.
Temizleme işlemine başlamadan önce cihazın tamamen soğumasını bekleyin. Ön Isıtma İstasyonu kullanımında bu nokta önemlidir.
Kalıntıları uygun temizleyici ve yumuşak bir bez kullanarak temizleyin. Ön Isıtma İstasyonu kullanımında bu nokta önemlidir.
Panel yüzeyinde keskin alet, metal kap veya zımpara kâğıdı kullanmayın. Ön Isıtma İstasyonu kullanımında bu nokta önemlidir.
Cihaz uzun süre kullanılmayacaksa güç bağlantısını kapatın. Ön Isıtma İstasyonu kullanımında bu nokta önemlidir.
Cihazın havalandırma ızgaralarının kapatılmamasına dikkat edin. Ön Isıtma İstasyonu kullanımında bu nokta önemlidir.

Ön Isıtma İstasyonu Kullanımında Yapılan Yaygın Hatalar

1 Doğrudan yüksek sıcaklık ayarlamak

Kartın yapısı ve komponent özellikleri değerlendirilmeden yüksek sıcaklığa çıkılması termal ve mekanik hasar riskini artırabilir. Ön Isıtma İstasyonu prosesin daha kontrollü yürütülmesini destekler.

2 Yalnızca ekran değerine güvenmek

Isıtma paneli sıcaklığı ile PCB üzerindeki kritik noktanın gerçek sıcaklığı farklı olabilir. Ön Isıtma İstasyonu bu uygulamada ısı yönetimine yardımcı olur.

3 Kartı dengesiz yerleştirmek

PCB’nin platforma uygun yerleştirilmemesi farklı bölgelerin farklı hızlarda ısınmasına neden olabilir. Ön Isıtma İstasyonu kontrollü çalışma koşullarını destekler.

4 Hassas parçaları korumamak

Plastik konektörler, bataryalar, ekranlar ve sıcaklığa hassas komponentler işlem öncesinde değerlendirilmelidir. Ön Isıtma İstasyonu bu işlemde termal yükü dengeler.

5 Kontrolsüz soğutma yapmak

İşlem sonrası kartın ani hava akımına maruz bırakılması yeni sıcaklık farkları oluşturabilir. Ön Isıtma İstasyonu dengeli sıcaklık yönetimini destekler.

6 Sıcak paneli hemen temizlemek

Temizlik veya taşıma işlemi öncesinde cihazın tamamen soğuması beklenmelidir. Ön Isıtma İstasyonu bu aşamada kontrollü ısı desteği sağlar.

Ön Isıtma İstasyonu: Sık Sorulan Sorular

Ön ısıtma istasyonu her lehimleme işleminde gerekli midir?

Her küçük lehimleme işleminde zorunlu değildir. Ancak çok katmanlı, geniş bakır yüzeyli, yüksek ısıl kütleli veya büyük komponentlere sahip kartlarda önemli avantaj sağlayabilir.

Ön ısıtma istasyonu PCB’ye zarar verir mi?

Uygun sıcaklık, süre ve yerleşim kullanıldığında güvenli bir süreç oluşturulabilir. Ancak kontrolsüz yüksek sıcaklık, aşırı uzun işlem süresi veya hatalı kart yerleşimi hasara neden olabilir.

Ön ısıtma istasyonunda hangi sıcaklık kullanılmalıdır?

Tüm kartlar için geçerli tek bir sıcaklık değeri yoktur. PCB yapısı, komponent özellikleri, lehim alaşımı, flux ve uygulanacak işlem dikkate alınarak uygun profil belirlenmelidir.

Ön Isıtma İstasyonu: Panel sıcaklığı ile PCB sıcaklığı aynı mıdır?

Her zaman aynı değildir. Kartın kalınlığı, panelle temas şekli, komponent yoğunluğu, ortam koşulları ve ölçüm noktası PCB üzerindeki gerçek sıcaklığı etkileyebilir.

Ön Isıtma İstasyonu: BK946 serisinin sıcaklık aralığı nedir?

BK946S, BK946, BK946X, BK946L ve BK946P modellerinde belirtilen sıcaklık kontrol aralığı 50–350 °C, sabit sıcaklık kararlılığı ise ±2 °C’dir.

Ön Isıtma İstasyonu: BK946X ile BK946L arasındaki fark nedir?

Her iki model de 300 × 300 mm ısıtma platformuna sahiptir. BK946X 1000 W, BK946L ise 1600 W güç değerine sahiptir.

Ön Isıtma İstasyonu: En büyük BK946 serisi modeli hangisidir?

BK946P, 300 × 400 mm ısıtma platformu ve 2100 W güç değeriyle serinin en büyük platformlu modelidir.

Ön Isıtma İstasyonu BGA rework işleminde neden önemlidir?

PCB’nin genel sıcaklığını kontrollü biçimde yükselterek BGA bölgesine üstten uygulanması gereken ısı miktarının azaltılmasına ve sıcaklık dağılımının daha dengeli yönetilmesine yardımcı olur.

Uygulamanıza Uygun Ön Isıtma İstasyonunu Seçin

PCB ölçünüzü, çalışma alanınızı ve uygulama türünüzü değerlendirerek Bakon BK946 serisi Ön Isıtma İstasyonu istasyonları arasından ihtiyacınıza uygun modeli belirleyebilirsiniz.

Ön Isıtma İstasyonu İstasyonlarını İncele BGA Rework Rehberini Oku Teklif Talebi Oluştur
