Bakon / Quick 500-2.4D Havya Ucu
Bakon 500-2.4D Havya Ucu
Bakon 500-2.4D; 2,4 mm genişliğindeki düz D tipi çalışma yüzeyi, hızlı ısı aktarımı ve çok katmanlı kaplama yapısıyla elektronik kart onarımı, komponent montajı ve kontrollü lehimleme uygulamaları için geliştirilmiş profesyonel bir havya ucudur.
Ürün Açıklaması
Bakon 500-2.4D Havya Ucu, yüksek frekanslı profesyonel lehimleme istasyonlarında dengeli ısı aktarımı ve kontrollü çalışma sağlamak üzere geliştirilmiştir.
Rafine bakır esaslı iç yapısı, ısının havya ucunun çalışma yüzeyine hızlı biçimde iletilmesine yardımcı olur. Çok katmanlı metal kaplama yapısı ise uç yüzeyinin oksitlenmeye, korozyona ve kullanım sırasında meydana gelen aşınmaya karşı korunmasını destekler.
2,4 mm genişliğindeki düz D tipi çalışma yüzeyi, sivri uçlara kıyasla lehimleme noktasına daha geniş bir alandan temas eder. Böylece küçük ve orta büyüklükteki lehim pedlerinde dengeli ısı aktarımı ve kontrollü lehim dağılımı sağlar.
Küçük ve orta büyüklükteki lehim pedlerine yeterli temas alanı sağlayarak dengeli ısı aktarımını destekler.
Düz tornavida biçimindeki uç yapısı, hem uç kısmıyla hem de yan yüzeyiyle lehimleme yapılmasına imkân verir.
Rafine bakır esaslı yapı, çalışma sıcaklığının lehimleme noktasına hızlı ve dengeli biçimde aktarılmasına yardımcı olur.
Koruyucu metal katmanlar oksitlenmeye ve çalışma yüzeyinde meydana gelen aşınmaya karşı kullanım ömrünü destekler.

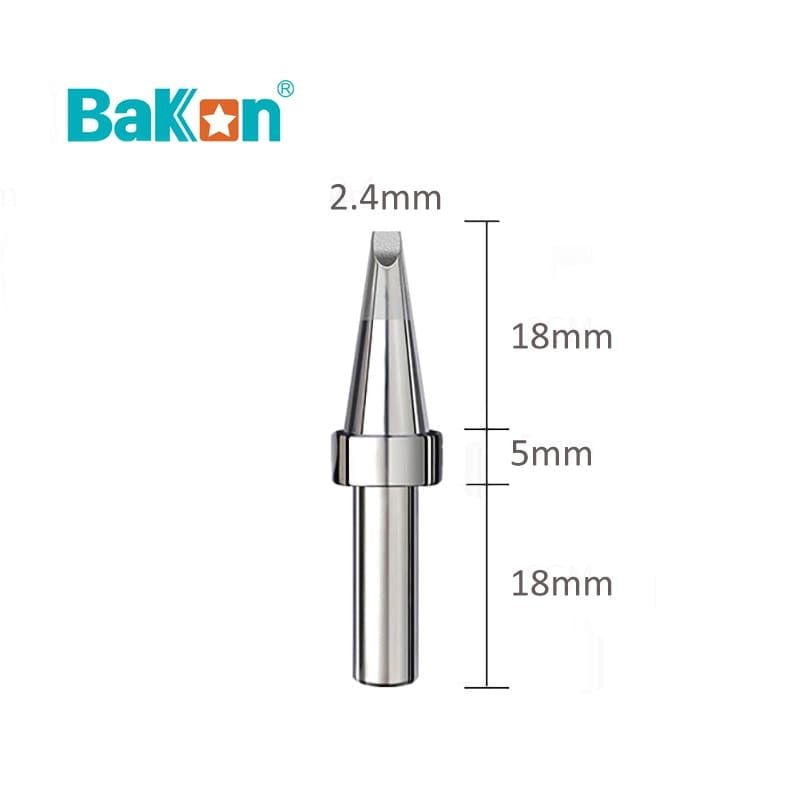

500-2.4D Uç Yapısı ve Ölçüleri
| Uç modeli | 500-2.4D |
|---|---|
| Uç tipi | D tipi, düz ve keski biçimli çalışma yüzeyi |
| Uç genişliği | Yaklaşık 2,4 mm |
| Uç kalınlığı | Yaklaşık 1 mm |
| Ürüne özel görselde çalışma bölümü | Yaklaşık 18 mm |
| Ürüne özel görselde merkez bölümü | Yaklaşık 5 mm |
| Ürüne özel görselde arka bölüm | Yaklaşık 18 mm |
| 500 serisi şemasında ön bölüm | Yaklaşık 18,5 mm |
| 500 serisi şemasında bağlantı bölümü | Yaklaşık 21 mm |
Rafine Bakır ve Çok Katmanlı Kaplama Yapısı
Bakon 500 serisi havya uçlarında temel ısı iletkeni olarak rafine bakır kullanılır. Bakır çekirdeğin çevresinde lehimleme performansını ve dış yüzey dayanımını destekleyen farklı metal katmanlar bulunur.
Teknik Özellikler
| Marka | Bakon |
|---|---|
| Model | 500-2.4D |
| Seri | 500 serisi |
| Ürün türü | Lehimleme havya ucu |
| Uç formu | 2,4 mm düz D tipi uç |
| Malzeme yapısı | Rafine bakır esaslı çekirdek ve çok katmanlı metal kaplama |
| Isı aktarımı | Hızlı ve dengeli ısı iletimi |
| Lehimleme türü | Kurşunlu ve kurşunsuz lehimleme uygulamaları |
| Başlıca kullanım | Yüksek frekanslı profesyonel lehimleme istasyonları |
| Paket içeriği | 10 adet Bakon 500-2.4D havya ucu |
| Ürün kodu | 12.31.50.21 |
| Ürün sınıfı | Sarf malzeme |
Uyumlu Havya İstasyonları
Bakon 500-2.4D, 500 serisi havya ucu bağlantı standardını kullanan uyumlu yüksek frekanslı lehimleme istasyonları için geliştirilmiştir.
- Bakon BK3300A yüksek frekanslı havya istasyonu
- Bakon BK3300L yüksek frekanslı havya istasyonu
- Bakon BK3600 yüksek frekanslı havya istasyonu
- Bakon BK3600S yüksek frekanslı havya istasyonu
- Quick 205 havya istasyonu
- Quick 203G havya istasyonu
- QSuperior 203G havya istasyonu
- 500 serisi uç standardını kullanan uyumlu sistemler
Uygulama Alanları
- Elektronik kart bakım ve onarım işlemleri
- Küçük ve orta büyüklükteki PCB lehim pedleri
- Elektronik komponent montaj uygulamaları
- Kablo, soket ve terminal bağlantıları
- Lehim köprülerinin giderilmesi ve rötuş işlemleri
- Kontrollü lehim dağılımı gerektiren uygulamalar
- Elektronik üretim ve teknik servis çalışmaları
- Kurşunlu ve kurşunsuz lehimleme işlemleri
Paket İçeriği
1 adet Bakon 500-2.4D lehimleme havya ucu
Ürün, tek adet havya ucu olarak sunulmaktadır.
500 Serisi Havya Ucu Modelleri
Bakon 500 serisinde farklı lehimleme noktaları ve çalışma yüzeyleri için B, C, D, I, K ve SK tipi havya ucu seçenekleri bulunmaktadır.
D tipi uçlar düz çalışma yüzeyine sahiptir. Uygun genişlikteki D tipi uç seçildiğinde lehimleme noktasına daha geniş yüzeyden temas edilerek ısının daha etkili aktarılması sağlanabilir.
Doğru Kullanım ve Uç Bakımı
- İlk ısınmanın ardından havya ucunun çalışma yüzeyini ince bir lehim tabakasıyla kalaylayınız.
- Uç yüzeyinin uzun süre kuru ve kalaysız biçimde yüksek sıcaklıkta kalmasına izin vermeyiniz.
- Temizlik için pirinç tel havya ucu temizleyici veya uygun nemli selüloz sünger kullanınız.
- Havya ucunu zımpara, eğe, bıçak veya aşındırıcı malzemelerle temizlemeyiniz.
- Düz çalışma yüzeyine aşırı baskı uygulamayınız ve havya ucunu mekanik bir kaldıraç olarak kullanmayınız.
- Çalışma sıcaklığını lehim alaşımına ve uygulamaya uygun seviyede tutunuz.
- Havya ucunu değiştirmeden önce cihazın enerjisini kesiniz ve ucun tamamen soğumasını bekleyiniz.
- Çalışma tamamlandığında uç yüzeyinde koruyucu ince bir lehim tabakası bırakınız.
Sarf Malzeme ve Garanti Bilgisi
Havya uçları; çalışma sıcaklığına, lehim alaşımına, kullanılan flux türüne, temizlik yöntemine ve kullanım yoğunluğuna bağlı olarak zamanla aşınan sarf malzemelerdir.
Normal kullanım sonucunda oluşan oksitlenme, kaplama aşınması, uç geometrisinin bozulması ve performans kaybı garanti kapsamında değerlendirilmez.
Doğru Havya Ucunu Seçin
500-2.4D modelinin havya istasyonunuzla uyumluluğundan emin değilseniz, cihazınızın marka ve modelini teknik destek ekibimize iletebilirsiniz.
Doğru uç seçimi için mevcut havya ucunun model kodunu ve bağlantı ölçülerini kontrol etmeniz önerilir.
