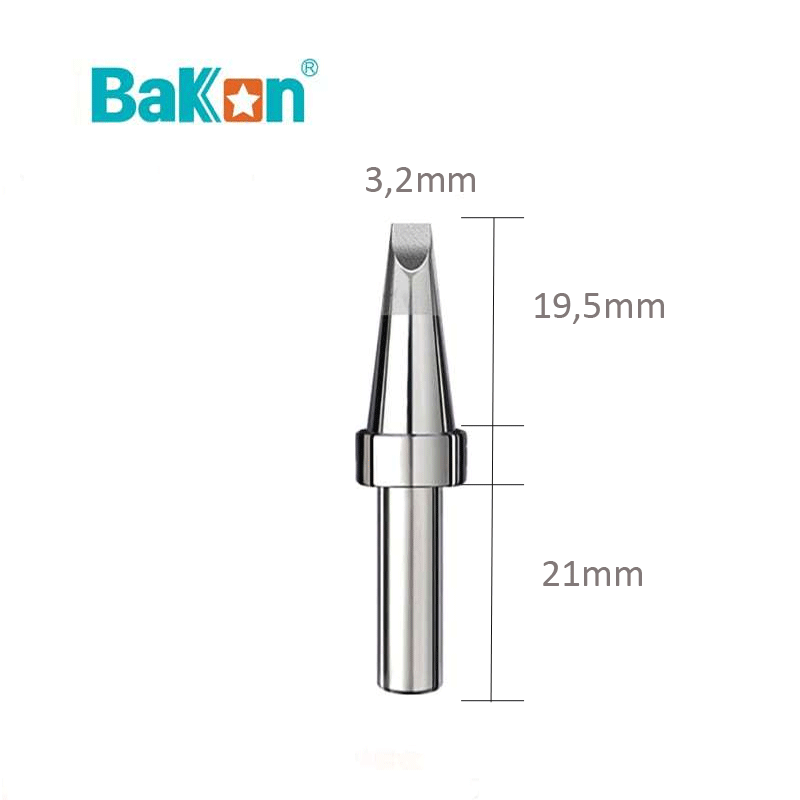

Bakon / Quick 500-3.2D Havya Ucu

Stok Kodu

12.31.50.23

500 Serisi D Tipi Düz Havya Ucu

Bakon 500-3.2D Havya Ucu

Bakon 500-3.2D; 3,2 mm genişliğindeki düz D tipi çalışma yüzeyi, hızlı ısı aktarımı ve çok katmanlı kaplama yapısıyla orta ve geniş lehim pedleri, bağlantı terminalleri ve profesyonel elektronik lehimleme uygulamaları için geliştirilmiş bir havya ucudur.

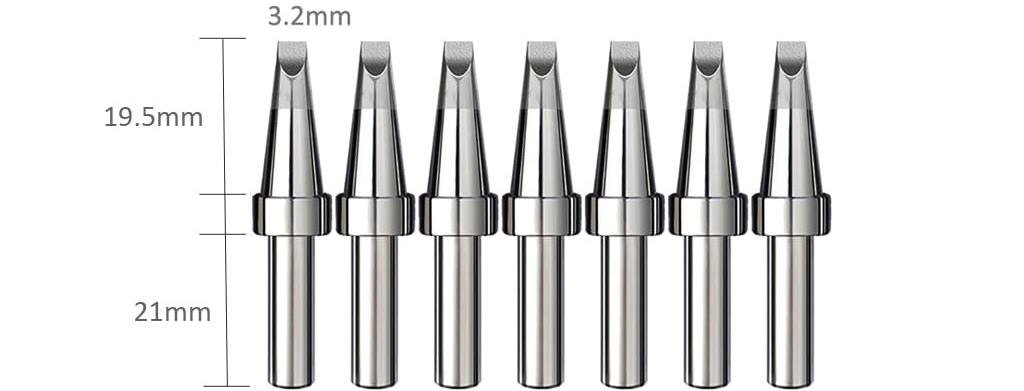

Bakon 500-3.2D 3,2 mm düz lehimleme havya ucu ve temel ölçüleri

Bakon 500-3.2D modelinin 3,2 mm çalışma yüzeyi, ön bölüm ve bağlantı bölümü ölçüleri.

500-3.2D D tipi düz uç

3,2 mm Uç genişliği

1,2 mm Uç kalınlığı

10 Adet Paket içeriği

Ürün Açıklaması

Bakon 500-3.2D Havya Ucu, yüksek frekanslı profesyonel lehimleme istasyonlarında hızlı ısınma, dengeli sıcaklık aktarımı ve kontrollü lehimleme performansı sağlamak üzere geliştirilmiştir.

Rafine bakır esaslı iç yapısı, ısının havya ucunun çalışma yüzeyine hızlı ve verimli biçimde iletilmesine yardımcı olur. Çok katmanlı metal kaplama yapısı ise lehimleme yüzeyinin oksitlenmeye, korozyona ve kullanım sırasında meydana gelen aşınmaya karşı korunmasını destekler.

3,2 mm genişliğindeki düz D tipi çalışma yüzeyi, sivri uçlara göre lehimleme noktasına daha geniş bir alandan temas eder. Bu yapı, orta ve geniş büyüklükteki lehim pedlerinde güçlü ısı aktarımı ve dengeli lehim dağılımı sağlar.

3,2 mm düz çalışma yüzeyi

Orta ve geniş lehim pedlerine daha fazla yüzeyden temas ederek etkili ısı aktarımını destekler.

D tipi keski uç geometrisi

Ucun düz ön veya yan yüzeyi kullanılarak farklı çalışma açılarıyla kontrollü lehimleme yapılabilir.

Hızlı ısı aktarımı

Rafine bakır esaslı yapı, çalışma sıcaklığının lehimleme noktasına hızlı ve dengeli biçimde iletilmesine yardımcı olur.

Çok katmanlı koruma

Koruyucu metal katmanlar oksitlenmeye ve çalışma yüzeyindeki aşınmaya karşı kullanım ömrünü destekler.

500-3.2D Uç Yapısı ve Ölçüleri

Uç modeli	500-3.2D
Uç tipi	D tipi, düz ve keski biçimli çalışma yüzeyi
Uç genişliği	Yaklaşık 3,2 mm
Uç kalınlığı	Yaklaşık 1,2 mm
Ana ürün görselinde ön bölüm	Yaklaşık 19,5 mm
Teknik çizimde ön bölüm	Yaklaşık 18,5 mm
Bağlantı bölümü	Yaklaşık 21 mm

Ana ürün görseli ile teknik çizimde ölçüm başlangıç noktaları farklı gösterildiğinden ön bölüm uzunluğu 19,5 mm ve 18,5 mm olarak belirtilmektedir. Ürün seçiminde 3,2 mm uç genişliğini, 1,2 mm uç kalınlığını ve 500-3.2D model kodunu esas alınız.

Bakon 500-3.2D havya ucu teknik ölçü çizimi

Teknik çizimde 3,2 mm uç genişliği, 1,2 mm uç kalınlığı, yaklaşık 18,5 mm ön bölüm ve 21 mm bağlantı bölümü gösterilmektedir.

Rafine Bakır ve Çok Katmanlı Kaplama Yapısı

Bakon 500 serisi havya uçlarında temel ısı iletkeni olarak rafine bakır kullanılır. Bakır çekirdeğin çevresinde lehimleme performansını ve dış yüzey dayanımını destekleyen farklı metal katmanlar bulunur.

Bakon 500 serisi havya ucu katman yapısı, modelleri ve ölçü şeması

Şemanın üst bölümünde rafine bakır çekirdek, ferro alaşım katmanı, demir-kalay karışımlı metal tabaka ve kalay kaplama yapısı gösterilmektedir. Alt bölümde ise 500 serisine ait farklı uç geometrileri ve nominal ölçüler yer almaktadır.

Bu ürün 500-3.2D modelidir. Seri şemasında bulunan 500-2.4D, 500-4D, 500-5D ve diğer model ölçüleri bu ürün için geçerli değildir.

Teknik Özellikler

Marka	Bakon
Model	500-3.2D
Seri	500 serisi
Ürün türü	Lehimleme havya ucu
Uç formu	3,2 mm düz D tipi havya ucu
Malzeme yapısı	Rafine bakır esaslı çekirdek ve çok katmanlı metal kaplama
Isı aktarımı	Hızlı ve dengeli ısı iletimi
Uygulama türü	Profesyonel elektronik lehimleme işlemleri
Başlıca kullanım	500 serisi uç standardını kullanan yüksek frekanslı lehimleme istasyonları
Paket içeriği	10 adet Bakon 500-3.2D havya ucu
Ürün / stok kodu	12.31.50.23
Ürün sınıfı	Sarf malzeme

Uyumlu Havya İstasyonları

Bakon 500-3.2D, 500 serisi havya ucu bağlantı standardını kullanan uyumlu yüksek frekanslı lehimleme istasyonları için geliştirilmiştir.

Bakon BK3300A yüksek frekanslı havya istasyonu
Bakon BK3300L yüksek frekanslı havya istasyonu
Bakon BK3600 yüksek frekanslı havya istasyonu
Bakon BK3600S yüksek frekanslı havya istasyonu
Quick 205 havya istasyonu
Quick 203G havya istasyonu
500 serisi uç standardını kullanan uyumlu sistemler

Aynı cihaz modelinin farklı havya kolu veya uç bağlantı versiyonları bulunabilir. Sipariş vermeden önce mevcut havya ucunuzun model kodunu, bağlantı yapısını ve ölçülerini kontrol ediniz.

Uygulama Alanları

Elektronik kart bakım ve onarım işlemleri
Orta ve geniş büyüklükteki PCB lehim pedleri
Elektronik komponent montaj uygulamaları
Kablo, soket ve bağlantı terminalleri
Güç elektroniği bağlantıları
Lehim köprülerinin giderilmesi ve rötuş işlemleri
Kontrollü lehim dağılımı gerektiren uygulamalar
Elektronik üretim ve teknik servis çalışmaları

Paket İçeriği

1 adet Bakon 500-3.2D lehimleme havya ucu
Ürün, tek adet havya ucu olarak sunulmaktadır.

500 Serisi Havya Ucu Modelleri

Bakon 500 serisinde farklı lehimleme noktaları ve çalışma yüzeyleri için B, C, D, I, K ve SK tipi havya ucu seçenekleri bulunmaktadır.

D tipi uçlar düz çalışma yüzeyine sahiptir. Lehim pedinin büyüklüğüne uygun genişlikte bir D tipi uç kullanılması, ısının lehimleme noktasına daha etkili aktarılmasına yardımcı olur.

Bu ürün 500-3.2D modelidir. Sipariş verirken 3,2 mm uç genişliğini, 1,2 mm uç kalınlığını ve 12.31.50.23 ürün kodunu esas alınız.

Doğru Kullanım ve Uç Bakımı

İlk ısınmanın ardından havya ucunun çalışma yüzeyini ince bir lehim tabakasıyla kalaylayınız.
Uç yüzeyinin uzun süre kuru ve kalaysız biçimde yüksek sıcaklıkta kalmasına izin vermeyiniz.
Temizlik için pirinç tel havya ucu temizleyici veya uygun nemli selüloz sünger kullanınız.
Havya ucunu zımpara, eğe, bıçak veya aşındırıcı malzemelerle temizlemeyiniz.
Düz çalışma yüzeyine aşırı baskı uygulamayınız ve havya ucunu mekanik bir kaldıraç olarak kullanmayınız.
Çalışma sıcaklığını lehim alaşımına ve uygulamaya uygun seviyede tutunuz.
Havya ucunu değiştirmeden önce cihazın enerjisini kesiniz ve ucun tamamen soğumasını bekleyiniz.
Çalışma tamamlandığında uç yüzeyinde koruyucu ince bir lehim tabakası bırakınız.

Sarf Malzeme ve Garanti Bilgisi

Havya uçları; çalışma sıcaklığına, lehim alaşımına, kullanılan flux türüne, temizlik yöntemine ve kullanım yoğunluğuna bağlı olarak zamanla aşınan sarf malzemelerdir.

Normal kullanım sonucunda oluşan oksitlenme, kaplama aşınması, uç geometrisinin bozulması ve performans kaybı garanti kapsamında değerlendirilmez.

Doğru Havya Ucunu Seçin

500-3.2D modelinin havya istasyonunuzla uyumluluğundan emin değilseniz, cihazınızın marka ve modelini teknik destek ekibimize iletebilirsiniz.

500 Serisi Uçları İncele Teknik Destek Merkezi

Doğru uç seçimi için mevcut havya ucunun model kodunu ve bağlantı ölçülerini kontrol etmeniz önerilir.
