Bakon / Quick 500-4C Havya Ucu

Stok Kodu

12.31.50.13

500 Serisi C Tipi Eğimli Havya Ucu

Bakon 500-4C Havya Ucu

Bakon 500-4C; Ø4 mm genişliğindeki 45° eğimli C tipi çalışma yüzeyi, hızlı ve dengeli ısı aktarımı ile çok katmanlı kaplama yapısıyla orta ve geniş lehim pedleri, kablo bağlantıları, terminaller ve profesyonel elektronik lehimleme uygulamaları için geliştirilmiş bir havya ucudur.

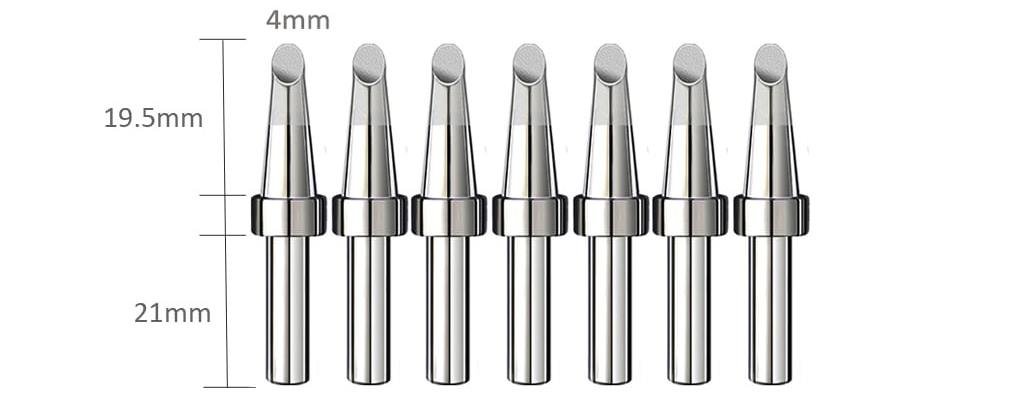

Bakon 500-4C 4 mm C tipi lehimleme havya ucu ve ölçüleri

Bakon 500-4C modelinin Ø4 mm çalışma yüzeyi, ön bölüm ve bağlantı bölümü ölçüleri. Görselde birden fazla ürün gösterilmiş olsa da paket içeriği 1 adettir.

500-4C C tipi eğimli uç

Ø4 mm Nominal uç çapı

45° Nominal uç açısı

1 Adet Paket içeriği

Ürün Açıklaması

Bakon 500-4C Havya Ucu, 500 serisi uç bağlantı standardını kullanan yüksek frekanslı profesyonel lehimleme istasyonlarında hızlı ısınma ve güçlü sıcaklık aktarımı sağlamak üzere geliştirilmiştir.

Rafine bakır esaslı ısı iletken iç yapısı, çalışma sıcaklığının uç yüzeyine hızlı ve dengeli biçimde aktarılmasına yardımcı olur. Çok katmanlı metal kaplama yapısı ise lehimleme yüzeyinin oksitlenmeye, korozyona ve kullanım sırasında meydana gelen aşınmaya karşı korunmasını destekler.

Ø4 mm genişliğindeki 45° eğimli C tipi çalışma yüzeyi, havya ucunun lehimleme noktasına geniş bir alandan temas etmesini sağlar. Bu yapı, orta ve geniş lehim pedlerinde güçlü ısı aktarımı ile kontrollü çalışma avantajını bir arada sunar.

Ø4 mm çalışma yüzeyi

Orta ve geniş büyüklükteki lehim pedlerine yeterli yüzeyden temas ederek etkili ısı aktarımını destekler.

45° eğimli C tipi uç

Eğimli çalışma yüzeyi, lehimleme noktasına uygun açıyla erişilmesini ve lehimin kontrollü biçimde aktarılmasını kolaylaştırır.

Hızlı ve dengeli ısınma

Rafine bakır esaslı iç yapı, sıcaklığın uç yüzeyine hızlı ve kararlı biçimde iletilmesine yardımcı olur.

Çok katmanlı kaplama

Koruyucu metal katmanlar oksitlenmeye ve çalışma yüzeyindeki aşınmaya karşı kullanım ömrünü destekler.

500-4C Uç Yapısı ve Ölçüleri

Uç modeli	500-4C
Uç tipi	C tipi, yuvarlak ve eğimli çalışma yüzeyi
Nominal uç çapı	Yaklaşık Ø4 mm
Nominal uç açısı	Yaklaşık 45°
Ön çalışma bölümü	Yaklaşık 19,5 mm
Bağlantı bölümü	Yaklaşık 21 mm
Gösterilen toplam uzunluk	Yaklaşık 40,5 mm

Görsellerde belirtilen ölçüler nominal değerlerdir. Üretim toleransları nedeniyle küçük ölçü farklılıkları görülebilir. Ürün seçiminde Ø4 mm uç çapını, 45° uç açısını ve 500-4C model kodunu esas alınız.

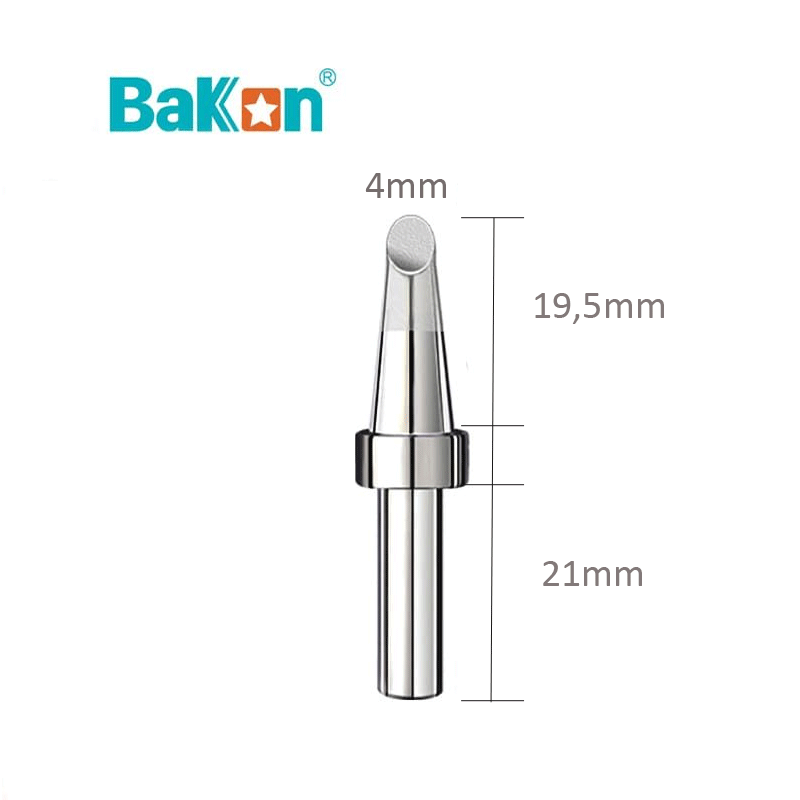

Bakon 500-4C havya ucu teknik ölçü çizimi

Teknik çizimde Ø4 mm çalışma yüzeyi, 45° uç açısı, yaklaşık 19,5 mm ön bölüm ve 21 mm bağlantı bölümü gösterilmektedir.

Rafine Bakır ve Çok Katmanlı Kaplama Yapısı

Bakon 500 serisi havya uçlarında temel ısı iletkeni olarak rafine bakır esaslı bir iç yapı kullanılır. Bakır çekirdeğin çevresinde lehimleme performansını ve dış yüzey dayanımını destekleyen farklı metal kaplama katmanları bulunur.

Bakon 500 serisi havya ucu katman yapısı ve uç modelleri

Şemanın üst bölümünde rafine bakır çekirdek, ferro alaşım katmanı, demir-kalay karışımlı metal tabaka ve kalay kaplama yapısı gösterilmektedir. Alt bölümde ise 500 serisine ait farklı uç geometrileri ve nominal ölçüler yer almaktadır.

Bu ürün 500-4C modelidir. Seri şemasında gösterilen 500-2C, 500-3C, 500-5C, 500-6C ve 500-8C ölçüleri bu ürün için geçerli değildir.

Teknik Özellikler

Marka	Bakon
Model	500-4C
Seri	500 serisi
Ürün türü	Lehimleme havya ucu
Uç formu	Ø4 mm genişliğinde, 45° eğimli C tipi uç
Malzeme yapısı	Rafine bakır esaslı ısı iletken gövde ve çok katmanlı metal kaplama
Isı aktarımı	Hızlı, güçlü ve dengeli ısı iletimi
Lehimleme türü	Kurşunlu ve kurşunsuz lehimleme uygulamaları
Başlıca kullanım	500 serisi uç standardını kullanan yüksek frekanslı profesyonel lehimleme istasyonları
Paket içeriği	1 adet Bakon 500-4C havya ucu
Ürün / stok kodu	12.31.50.13
Ürün sınıfı	Sarf malzeme

Uyumlu Havya İstasyonları

Bakon 500-4C, 500 serisi havya ucu bağlantı standardını kullanan uyumlu yüksek frekanslı lehimleme istasyonları için geliştirilmiştir.

Bakon BK3300A yüksek frekanslı havya istasyonu
Bakon BK3300L yüksek frekanslı havya istasyonu
Bakon BK3600 yüksek frekanslı havya istasyonu
Bakon BK3600S yüksek frekanslı havya istasyonu
Quick 205 havya istasyonu
Quick 203G havya istasyonu
500 serisi uç standardını kullanan uyumlu sistemler

Aynı cihaz modelinin farklı havya kolu veya uç bağlantı versiyonları bulunabilir. Sipariş vermeden önce mevcut havya ucunuzun model kodunu, bağlantı çapını ve bağlantı yapısını kontrol ediniz.

Uygulama Alanları

Elektronik kart bakım ve onarım işlemleri
Orta ve geniş büyüklükteki PCB lehim pedleri
Elektronik komponent bağlantı ayakları
Kablo, soket ve terminal bağlantıları
Güç elektroniği komponent bağlantıları
PCB montaj ve lehim rötuş işlemleri
Elektronik üretim ve teknik servis çalışmaları
Güçlü ısı aktarımı gerektiren lehimleme işlemleri

Ø4 mm çalışma yüzeyi, 500-3C modeline göre daha yüksek ısı aktarımı; 500-5C ve daha geniş C tipi uçlara göre ise daha kontrollü bir çalışma alanı sunar.

Paket İçeriği

1 adet Bakon 500-4C lehimleme havya ucu
Ürün, tek adet havya ucu olarak sunulmaktadır.

Ürün tanıtım görselinde aynı modelden birden fazla havya ucu gösterilmektedir. Görsel temsilidir; satış paketi 1 adet Bakon 500-4C havya ucundan oluşur.

500 Serisi Havya Ucu Modelleri

Bakon 500 serisinde farklı lehimleme noktaları ve çalışma yüzeyleri için B, C, D, I, K ve SK tipi havya ucu seçenekleri bulunmaktadır.

C tipi havya uçları eğimli ve yuvarlak çalışma yüzeyine sahiptir. Uç çapı büyüdükçe lehimleme noktasına temas eden yüzey ve aktarılabilen ısı miktarı artar.

Bu ürün 500-4C modelidir. Sipariş verirken Ø4 mm uç çapını, 45° uç açısını ve 12.31.50.13 stok kodunu esas alınız.

Doğru Kullanım ve Uç Bakımı

İlk ısınmanın ardından havya ucunun çalışma yüzeyini ince ve dengeli bir lehim tabakasıyla kalaylayınız.
Uç yüzeyinin uzun süre kuru ve kalaysız biçimde yüksek sıcaklıkta kalmasına izin vermeyiniz.
Temizlik için pirinç tel havya ucu temizleyici veya uygun nemli selüloz sünger kullanınız.
Havya ucunu zımpara, eğe, bıçak veya aşındırıcı malzemelerle temizlemeyiniz.
Uç yüzeyine aşırı baskı uygulamayınız ve havya ucunu mekanik bir kaldıraç olarak kullanmayınız.
Çalışma sıcaklığını kullanılan lehim alaşımına ve uygulamaya uygun seviyede tutunuz.
Havya ucunu değiştirmeden önce cihazın enerjisini kesiniz ve ucun tamamen soğumasını bekleyiniz.
Çalışma tamamlandığında uç yüzeyinde koruyucu ince bir lehim tabakası bırakınız.

Sarf Malzeme ve Garanti Bilgisi

Havya uçları; çalışma sıcaklığına, lehim alaşımına, kullanılan flux türüne, temizlik yöntemine ve kullanım yoğunluğuna bağlı olarak zamanla aşınan sarf malzemelerdir.

Normal kullanım sonucunda oluşan oksitlenme, kaplama aşınması, uç geometrisinin bozulması ve performans kaybı garanti kapsamında değerlendirilmez.

Doğru Havya Ucunu Seçin

500-4C modelinin havya istasyonunuzla uyumluluğundan emin değilseniz, cihazınızın marka ve modelini teknik destek ekibimize iletebilirsiniz.

500 Serisi Uçları İncele İletişim Formu

Doğru uç seçimi için mevcut havya ucunun model kodunu ve bağlantı ölçülerini kontrol etmeniz önerilir.
