Bakon / Quick 500-4D Havya Ucu
Bakon 500-4D Havya Ucu
Bakon 500-4D; 4 mm genişliğindeki düz D tipi çalışma yüzeyi, hızlı ve dengeli ısı aktarımı ile çok katmanlı kaplama yapısıyla orta ve geniş lehim pedleri, kablo bağlantıları, terminaller ve profesyonel elektronik lehimleme uygulamaları için geliştirilmiş bir havya ucudur.
Ürün Açıklaması
Bakon 500-4D Havya Ucu, 500 serisi uç standardını kullanan yüksek frekanslı profesyonel lehimleme istasyonlarında hızlı ısınma ve güçlü sıcaklık aktarımı sağlamak üzere geliştirilmiştir.
Rafine bakır esaslı ısı iletken iç yapısı, çalışma sıcaklığının uç yüzeyine hızlı ve dengeli biçimde taşınmasına yardımcı olur. Çok katmanlı metal kaplama yapısı ise lehimleme yüzeyinin oksitlenmeye, korozyona ve kullanım sırasında meydana gelen aşınmaya karşı korunmasını destekler.
4 mm genişliğinde ve yaklaşık 1,4 mm kalınlığındaki düz D tipi çalışma yüzeyi, lehimleme noktasına geniş bir alandan temas ederek orta ve geniş lehim pedlerinde etkili ısı aktarımı sağlar.
Orta ve geniş lehim pedlerine yeterli yüzeyden temas ederek güçlü ve dengeli ısı aktarımını destekler.
Ucun düz ön yüzeyi veya yan kenarı kullanılarak farklı çalışma açılarıyla kontrollü lehimleme yapılabilir.
Bakır esaslı iç yapı, sıcaklığın lehimleme noktasına hızlı ve dengeli biçimde iletilmesine yardımcı olur.
Koruyucu metal katmanlar oksitlenmeye ve çalışma yüzeyindeki aşınmaya karşı ürün ömrünü destekler.

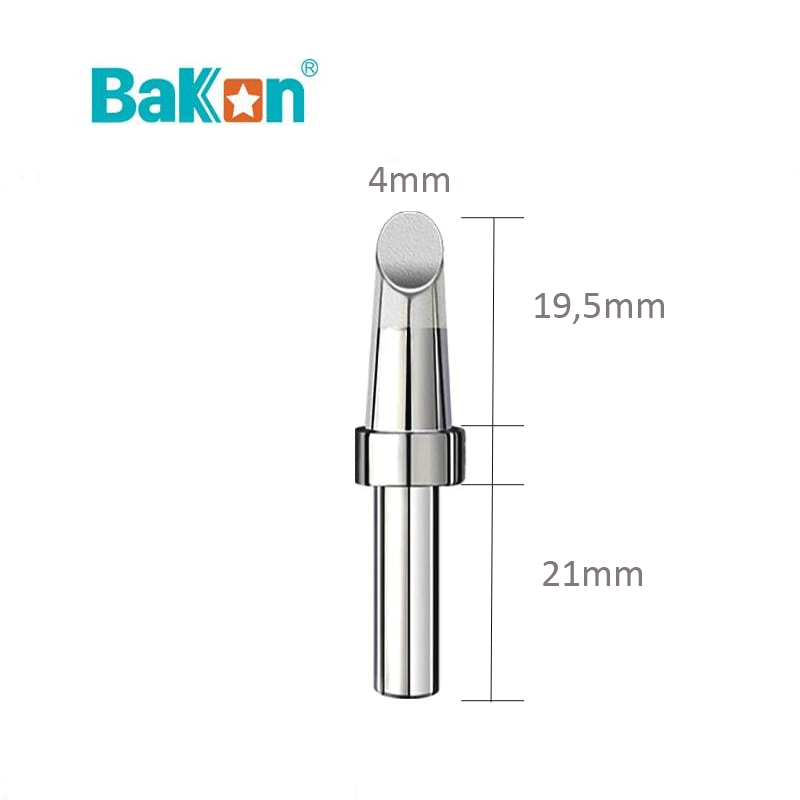

500-4D Uç Yapısı ve Ölçüleri
| Uç modeli | 500-4D |
|---|---|
| Uç tipi | D tipi, düz ve keski biçimli çalışma yüzeyi |
| Uç genişliği | Yaklaşık 4 mm |
| Uç kalınlığı | Yaklaşık 1,4 mm |
| Ana ürün görselinde ön bölüm | Yaklaşık 19,5 mm |
| Genel teknik şemada ön bölüm | Yaklaşık 20,5 mm |
| Bağlantı bölümü | Yaklaşık 21 mm |
Rafine Bakır ve Çok Katmanlı Kaplama Yapısı
Bakon 500 serisi havya uçlarında temel ısı iletkeni olarak rafine bakır esaslı bir iç yapı kullanılır. Bakır çekirdeğin çevresinde lehimleme performansını ve dış yüzey dayanımını destekleyen farklı metal kaplama katmanları bulunur.
Teknik Özellikler
| Marka | Bakon |
|---|---|
| Model | 500-4D |
| Seri | 500 serisi |
| Ürün türü | Lehimleme havya ucu |
| Uç formu | 4 mm genişliğinde düz D tipi uç |
| Malzeme yapısı | Rafine bakır esaslı ısı iletken gövde ve çok katmanlı metal kaplama |
| Isı aktarımı | Hızlı, güçlü ve dengeli ısı iletimi |
| Başlıca kullanım | 500 serisi uç standardını kullanan yüksek frekanslı profesyonel lehimleme istasyonları |
| Paket içeriği | 1 adet Bakon 500-4D havya ucu |
| Ürün / stok kodu | 12.31.50.25 |
| Ürün sınıfı | Sarf malzeme |
Uyumlu Havya İstasyonları
Bakon 500-4D, 500 serisi havya ucu bağlantı standardını kullanan uyumlu yüksek frekanslı lehimleme istasyonları için geliştirilmiştir.
- Bakon BK3300A yüksek frekanslı havya istasyonu
- Bakon BK3300L yüksek frekanslı havya istasyonu
- Bakon BK3600 yüksek frekanslı havya istasyonu
- Bakon BK3600S yüksek frekanslı havya istasyonu
- Quick 205 havya istasyonu
- Quick 203G havya istasyonu
- 500 serisi uç standardını kullanan uyumlu sistemler
Uygulama Alanları
- Elektronik kart bakım ve onarım işlemleri
- Orta ve geniş büyüklükteki PCB lehim pedleri
- Elektronik komponent montaj uygulamaları
- Kablo, soket ve terminal bağlantıları
- Güç elektroniği komponent bağlantıları
- Lehim köprülerinin giderilmesi ve rötuş işlemleri
- Elektronik üretim ve teknik servis çalışmaları
- Güçlü ısı aktarımı gerektiren lehimleme işlemleri
Paket İçeriği
1 adet Bakon 500-4D lehimleme havya ucu
Ürün, tek adet havya ucu olarak sunulmaktadır.
500 Serisi Havya Ucu Modelleri
Bakon 500 serisinde farklı lehimleme noktaları ve çalışma yüzeyleri için B, C, D, I, K ve SK tipi havya ucu seçenekleri bulunmaktadır.
D tipi havya uçları düz ve keski biçimli çalışma yüzeyine sahiptir. Uygulamaya uygun genişlikte bir D tipi uç seçilmesi, ısının lehimleme noktasına daha etkili aktarılmasına yardımcı olur.
Doğru Kullanım ve Uç Bakımı
- İlk ısınmanın ardından havya ucunun çalışma yüzeyini ince ve dengeli bir lehim tabakasıyla kalaylayınız.
- Uç yüzeyinin uzun süre kuru ve kalaysız biçimde yüksek sıcaklıkta kalmasına izin vermeyiniz.
- Temizlik için pirinç tel havya ucu temizleyici veya uygun nemli selüloz sünger kullanınız.
- Havya ucunu zımpara, eğe, bıçak veya aşındırıcı malzemelerle temizlemeyiniz.
- Düz çalışma yüzeyine aşırı baskı uygulamayınız ve havya ucunu mekanik bir kaldıraç olarak kullanmayınız.
- Çalışma sıcaklığını kullanılan lehim alaşımına ve uygulamaya uygun seviyede tutunuz.
- Havya ucunu değiştirmeden önce cihazın enerjisini kesiniz ve ucun tamamen soğumasını bekleyiniz.
- Çalışma tamamlandığında uç yüzeyinde koruyucu ince bir lehim tabakası bırakınız.
Sarf Malzeme ve Garanti Bilgisi
Havya uçları; çalışma sıcaklığına, lehim alaşımına, kullanılan flux türüne, temizlik yöntemine ve kullanım yoğunluğuna bağlı olarak zamanla aşınan sarf malzemelerdir.
Normal kullanım sonucunda oluşan oksitlenme, kaplama aşınması, uç geometrisinin bozulması ve performans kaybı garanti kapsamında değerlendirilmez.
Doğru Havya Ucunu Seçin
500-4D modelinin havya istasyonunuzla uyumluluğundan emin değilseniz, cihazınızın marka ve modelini teknik destek ekibimize iletebilirsiniz.
Doğru uç seçimi için mevcut havya ucunun model kodunu ve bağlantı ölçülerini kontrol etmeniz önerilir.
