Bakon / Quick 500-8C Havya Ucu
Bakon 500-8C Havya Ucu
Bakon 500-8C; Ø8 mm genişliğindeki eğimli C tipi çalışma yüzeyi, yüksek ısı aktarımı ve çok katmanlı kaplama yapısıyla büyük lehim pedleri, kalın kablolar, bağlantı terminalleri ve güç elektroniği uygulamaları için geliştirilmiş profesyonel bir havya ucudur.
Ürün Açıklaması
Bakon 500-8C Havya Ucu, yüksek frekanslı profesyonel lehimleme istasyonlarında yüksek miktarda ısı aktarımı gerektiren uygulamalar için geliştirilmiştir.
Rafine bakır esaslı ısı iletken yapısı, ısının çalışma yüzeyine hızlı ve dengeli biçimde taşınmasına yardımcı olur. Çok katmanlı metal kaplama yapısı ise uç yüzeyinin oksitlenmeye, korozyona ve çalışma sırasında meydana gelen aşınmaya karşı korunmasını destekler.
Ø8 mm çapındaki geniş ve eğimli C tipi çalışma yüzeyi, küçük hassas lehim noktalarından ziyade büyük lehim pedleri, kalın bağlantılar ve yüksek termal kütleye sahip parçalar için uygundur.
Büyük lehim pedlerine ve bağlantı noktalarına geniş yüzeyden temas ederek güçlü ısı aktarımı sağlar.
Eğimli çalışma yüzeyi, havya ucunun lehimleme noktasına uygun açıyla yerleştirilmesini kolaylaştırır.
Bakır esaslı iç yapı, çalışma sıcaklığının uç yüzeyine hızlı ve dengeli biçimde aktarılmasını destekler.
Koruyucu metal katmanlar oksitlenmeye ve yüzey aşınmasına karşı kullanım ömrünü destekler.
500-8C Uç Yapısı ve Ölçüleri
| Uç modeli | 500-8C |
|---|---|
| Uç tipi | C tipi, geniş ve eğimli çalışma yüzeyi |
| Nominal uç çapı | Yaklaşık Ø8 mm |
| Nominal uç açısı | Yaklaşık 43° |

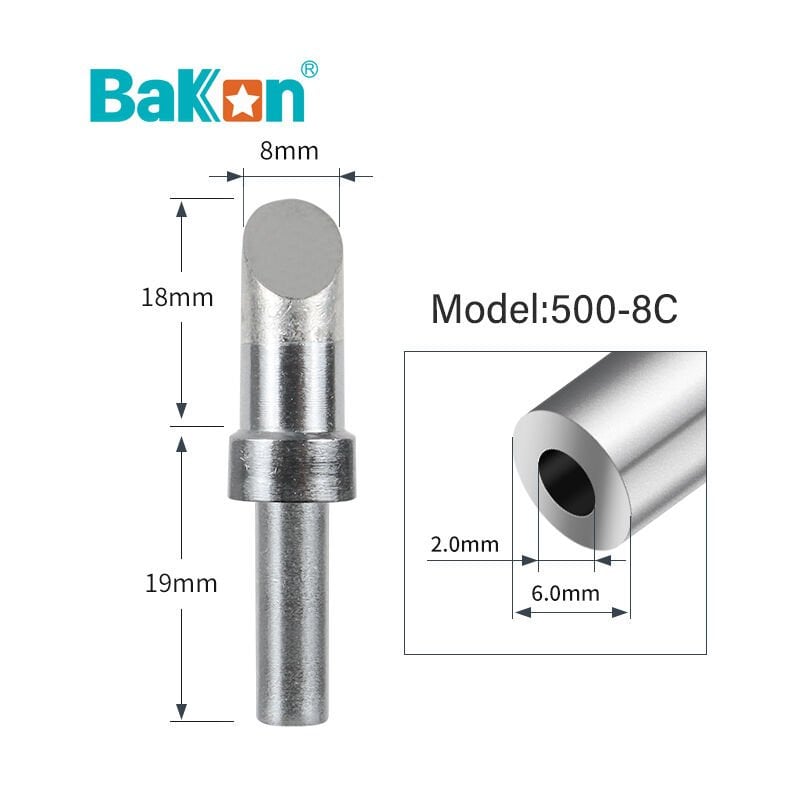

| Ürüne özel görselde ön bölüm | Yaklaşık 18 mm |
| Ürüne özel görselde arka bölüm | Yaklaşık 19 mm |
| Ürüne özel görselde dış çap | Yaklaşık Ø6 mm |
| Ürüne özel görselde iç çap | Yaklaşık Ø2 mm |

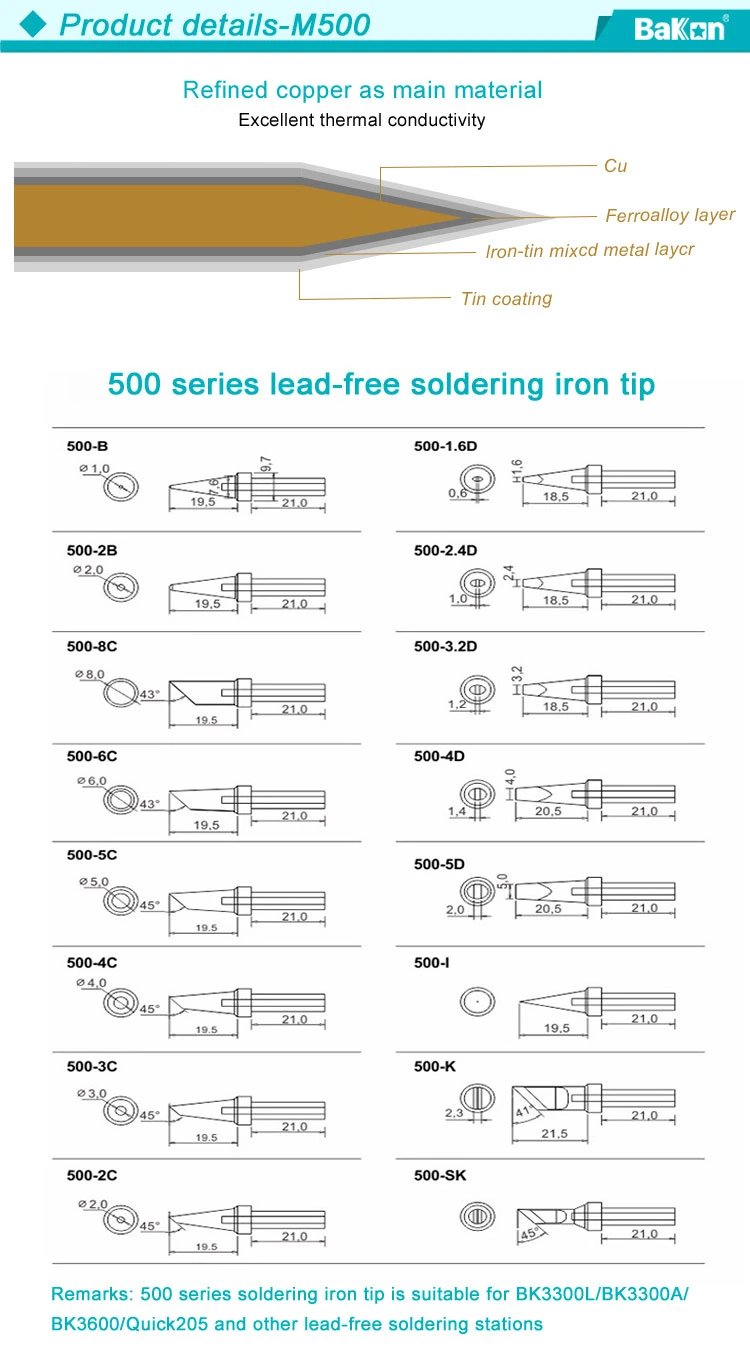

| 500 serisi şemasında ön bölüm | Yaklaşık 19,5 mm |
| 500 serisi şemasında bağlantı bölümü | Yaklaşık 21 mm |
Rafine Bakır ve Çok Katmanlı Kaplama Yapısı
Bakon 500 serisi havya uçlarında temel ısı iletkeni olarak rafine bakır kullanılır. Bakır çekirdeğin çevresinde lehimleme performansını ve dış yüzey dayanımını destekleyen farklı metal katmanlar bulunur.
Teknik Özellikler
| Marka | Bakon |
|---|---|
| Model | 500-8C |
| Seri | 500 serisi |
| Ürün türü | Lehimleme havya ucu |
| Uç formu | Ø8 mm, 43° eğimli C tipi uç |
| Malzeme yapısı | Rafine bakır esaslı çekirdek ve çok katmanlı metal kaplama |
| Isı aktarımı | Yüksek, hızlı ve dengeli ısı iletimi |
| Lehimleme türü | Kurşunlu ve kurşunsuz lehimleme uygulamaları |
| Başlıca kullanım | Yüksek frekanslı profesyonel lehimleme istasyonları |
| Paket içeriği | 10 adet Bakon 500-8C havya ucu |
| Ürün / stok kodu | 12.31.50.19 |
| Ürün sınıfı | Sarf malzeme |
Uyumlu Havya İstasyonları
Bakon 500-8C, 500 serisi havya ucu bağlantı standardını kullanan uyumlu yüksek frekanslı lehimleme istasyonları için geliştirilmiştir.
- Bakon BK3300A yüksek frekanslı havya istasyonu
- Bakon BK3300L yüksek frekanslı havya istasyonu
- Bakon BK3600 yüksek frekanslı havya istasyonu
- Bakon BK3600S yüksek frekanslı havya istasyonu
- Quick 205 havya istasyonu
- Quick 203G havya istasyonu
- 500 serisi uç standardını kullanan uyumlu sistemler
Uygulama Alanları
- Büyük ve geniş PCB lehim pedleri
- Güç elektroniği komponentleri
- Kalın kablo ve iletken bağlantıları
- Büyük soket ve bağlantı terminalleri
- Yüksek termal kütleye sahip lehim noktaları
- Şase ve metal yüzey bağlantıları
- Elektronik üretim ve montaj uygulamaları
- Teknik servis ve bakım işlemleri
Paket İçeriği
1 adet Bakon 500-8C lehimleme havya ucu
Ürün, tek adet havya ucu olarak sunulmaktadır.
500 Serisi Havya Ucu Modelleri
Bakon 500 serisinde farklı lehimleme noktaları ve çalışma yüzeyleri için B, C, D, I, K ve SK tipi havya ucu seçenekleri bulunmaktadır.
C tipi uçlar eğimli çalışma yüzeyine sahiptir. Uç çapı büyüdükçe lehimleme noktasına temas eden yüzey ve aktarılabilen ısı miktarı artar.
Doğru Kullanım ve Uç Bakımı
- İlk ısınmanın ardından havya ucunun geniş çalışma yüzeyini ince ve dengeli bir lehim tabakasıyla kalaylayınız.
- Uç yüzeyinin uzun süre kuru ve kalaysız biçimde yüksek sıcaklıkta kalmasına izin vermeyiniz.
- Temizlik için pirinç tel havya ucu temizleyici veya uygun nemli selüloz sünger kullanınız.
- Havya ucunu zımpara, eğe, bıçak veya aşındırıcı malzemelerle temizlemeyiniz.
- Geniş çalışma yüzeyine aşırı baskı uygulamayınız ve havya ucunu mekanik bir kaldıraç olarak kullanmayınız.
- Çalışma sıcaklığını kullanılan lehim alaşımına ve uygulamaya uygun seviyede tutunuz.
- Havya ucunu değiştirmeden önce cihazın enerjisini kesiniz ve ucun tamamen soğumasını bekleyiniz.
- Çalışma tamamlandığında uç yüzeyinde koruyucu ince bir lehim tabakası bırakınız.
Sarf Malzeme ve Garanti Bilgisi
Havya uçları; çalışma sıcaklığına, lehim alaşımına, kullanılan flux türüne, temizlik yöntemine ve kullanım yoğunluğuna bağlı olarak zamanla aşınan sarf malzemelerdir.
Normal kullanım sonucunda oluşan oksitlenme, kaplama aşınması, uç geometrisinin bozulması ve performans kaybı garanti kapsamında değerlendirilmez.
Doğru Havya Ucunu Seçin
500-8C modelinin havya istasyonunuzla uyumluluğundan emin değilseniz, cihazınızın marka ve modelini teknik destek ekibimize iletebilirsiniz.
Doğru uç seçimi için mevcut havya ucunun model kodunu ve bağlantı ölçülerini kontrol etmeniz önerilir.
