Bakon RT-7000 Otomatik Bant Kesme Makinesi
Bakon RT-7000 Otomatik Bant Kesme Makinesi; 6–60 mm bant genişliği ve 5–999 mm kesim uzunluğu ile fiziksel özellikleri uygun bantların seri ve tekrarlanabilir şekilde hazırlanmasını sağlar. 6 farklı kesim uzunluğu hafızası, yaklaşık 200 mm/sn besleme hızı, otomatik sensör kontrollü çalışma ve ayırma plakası ile iki bant kullanabilme özelliği sayesinde üretim ve montaj uygulamaları için pratik bir otomasyon çözümüdür.
Stok Kodu
12.17.77.00
Barkod Kodu
8681065199766
Bakon RT-7000 Otomatik Bant Kesme Makinesi
Bakon RT-7000 Otomatik Bant Kesme Makinesi, üretim, montaj, elektronik, kablolama ve paketleme uygulamalarında bantların belirlenen uzunluklarda hızlı, düzenli ve tekrarlanabilir biçimde hazırlanmasını sağlayan profesyonel bir otomatik bant kesme sistemidir.
6–60 mm bant genişliği, 5–999 mm kesim uzunluğu, 200 mm/sn besleme hızı, 6 farklı kesim uzunluğu hafızası, otomatik sensör kontrollü çalışma ve uygun bant ölçülerinde iki bantla kullanım desteği ile seri üretim süreçlerinde standartlaştırılmış bant hazırlamayı destekler.
6–60 mm
RT-7000 Bant Genişliği
5–999 mm
RT-7000 Kesim Uzunluğu
200 mm/sn
RT-7000 Besleme Hızı
6 Hafıza
RT-7000 Programlanabilir Uzunluk
2 Bant
Ayırma Plakası ile Kullanım
Ø300 mm
RT-7000 Maks. Rulo Çapı
Bakon RT-7000 Otomatik Bant Kesme Makinesi Ne Sağlar?
Bakon RT-7000 Otomatik Bant Kesme Makinesi, operatörün bandı elle ölçüp makas veya manuel kesici ile hazırlama ihtiyacını azaltır. Dijital kontrol panelinden belirlenen uzunluğa göre bandı besler, keser ve bir sonraki parça için sistemi hazırlar.
RT-7000 üzerinde tek tip kesimlerin yanında A–F olmak üzere 6 farklı kesim uzunluğu hafızaya alınabilir. Program modu sayesinde farklı uzunluklar belirlenen sıraya göre uygulanabilir. Böylece RT-7000, aynı istasyonda değişken ölçülerle çalışan üretim süreçlerini daha düzenli ve tekrarlanabilir hale getirir.
RT-7000 ile Farklı Bant Türlerinin Kesimi
Bakon RT-7000 Otomatik Bant Kesme Makinesi, cihazın çalışma ölçülerine ve mekanik yapısına uygun farklı bant türlerinin otomatik olarak beslenmesi ve kesilmesi için kullanılabilir. Bant türü, kalınlığı, yapışkanlık seviyesi, esnekliği ve sarım koşulları gerçek kesim uzunluğu ile besleme performansını etkileyebilir.
Teknik Not: Özel, yüksek yapışkanlı, çok ince veya farklı fiziksel özelliklere sahip bantlarda seri üretim öncesinde gerçek bant numunesiyle test kesimi yapılması önerilir. Gerekirse ayarlanan kesim uzunluğu test sonucu dikkate alınarak düzeltilebilir.
RT-7000 Öne Çıkan Özellikler
Programlanabilir Kesim
RT-7000 ile 5–999 mm aralığında kesim uzunluğu ayarlanabilir.
RT-7000 ile 5–999 mm aralığında kesim uzunluğu ayarlanabilir.
6 Uzunluk Hafızası
RT-7000 üzerinde A–F olmak üzere 6 farklı kesim uzunluğu önceden ayarlanabilir.
RT-7000 üzerinde A–F olmak üzere 6 farklı kesim uzunluğu önceden ayarlanabilir.
İki Bantla Kullanım
Uygun bant ölçülerinde ayırma plakası ve gerektiğinde yardımcı ayırma plakası kullanılarak aynı anda iki bantla çalışılabilir.
Uygun bant ölçülerinde ayırma plakası ve gerektiğinde yardımcı ayırma plakası kullanılarak aynı anda iki bantla çalışılabilir.
Otomatik / Manuel
RT-7000 için iş akışına göre otomatik veya manuel çalışma seçilebilir.
RT-7000 için iş akışına göre otomatik veya manuel çalışma seçilebilir.
Bakon RT-7000 Otomatik Bant Kesme Makinesi; P geri sayım modu, L ardışık kesim modu ve sıralı Program modu sayesinde farklı üretim senaryolarına uyarlanabilir.

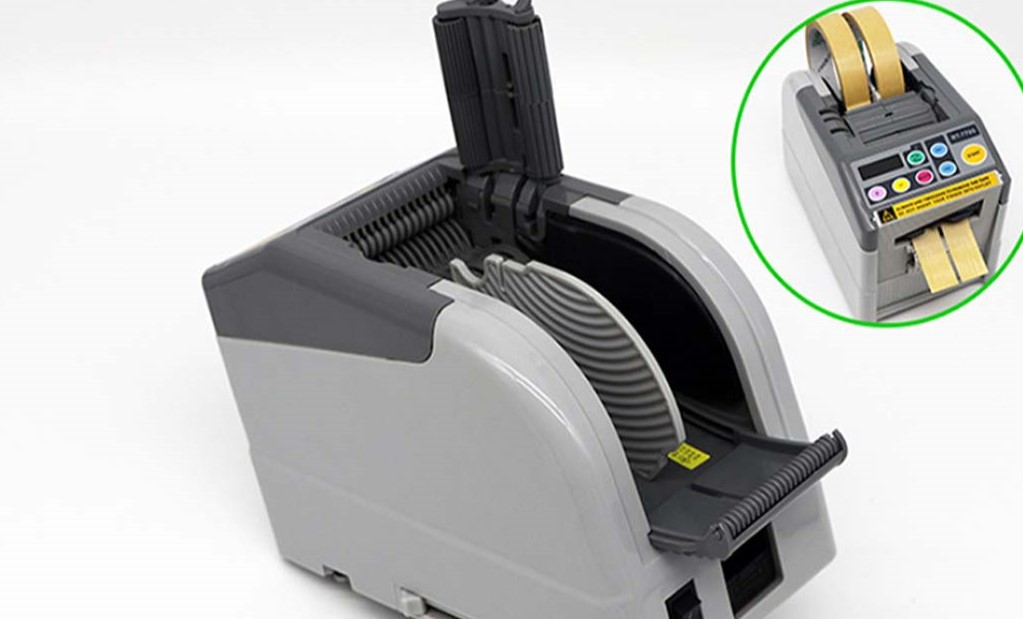

RT-7000 Erişilebilir İç Yapı ve Bakım
Bakon RT-7000 Otomatik Bant Kesme Makinesi, kesici ünitesi, besleme mekanizması ve bantla temas eden bölgelere bakım amacıyla erişilebilen bir gövde yapısına sahiptir. Kesici ünite gerektiğinde ana gövdeden çıkarılabilir; yapışkan ve bant kalıntıları temizlenebilir ve kılavuzda belirtilen noktalara uygun şekilde yağlama uygulanabilir.
RT-7000 için düzenli temizlik, özellikle yapışkan kalıntılarının yoğun olduğu uygulamalarda kesim ve besleme performansının korunmasına yardımcı olur.
RT-7000 Uygun Bant ve Malzemeler
Bakon RT-7000 Otomatik Bant Kesme Makinesi, cihazın çalışma ölçüleri ve mekanik yapısıyla uyumlu farklı yapışkan bant türleriyle kullanılabilir.
Bant türü, kalınlığı, yapışkanlık seviyesi, esnekliği ve sarım koşulları besleme ve kesim performansını etkileyebilir. Özel, çok ince, çok esnek veya yüksek yapışkanlı bantlarda seri kullanım öncesinde gerçek numune ile uygunluk testi yapılması önerilir.
RT-7000 Kompakt Tasarım ve Boyutlar
Bakon RT-7000 Otomatik Bant Kesme Makinesi, 116 mm genişlik × 140 mm yükseklik × 213 mm derinlik ölçülerindeki kompakt gövdesi ve 2,3 kg ağırlığı ile üretim tezgâhlarına kolayca entegre edilebilir.
RT-7000 Teknik Özellikler
Bakon RT-7000 Otomatik Bant Kesme Makinesi için kullanım kılavuzunda belirtilen temel teknik değerler aşağıdaki gibidir.
| Model | RT-7000 |
| Bant Genişliği | 6–60 mm |
| Kesim Uzunluğu | 5–999 mm |
| Besleme Hızı | 200 mm/sn |
| Program Hafızası | A–F / 6 farklı kesim uzunluğu |
| Sensör | Otomatik sensör |
| İki Bantla Kullanım | Ayırma plakası / yardımcı ayırma plakası desteği |
| Bant Rulo Çapı | Ø30–Ø300 mm |
| Gövde Malzemesi | Özel ABS reçine |
| Güç Tüketimi | 25 W |
| Besleme Gerilimi | AC 100–240 V, Free Volt |
| Giriş Gerilimi Toleransı | ±%5 |
| Boyutlar | 116 (G) × 140 (Y) × 213 (D) mm |
| Ağırlık | 2,3 kg |
* Bant türü ve kullanım koşullarına bağlı olarak bazı teknik değerler ve gerçek kesim performansı değişiklik gösterebilir. Seri kullanım öncesinde test kesimi önerilir.
RT-7000 Kullanım Alanları
Bakon RT-7000 Otomatik Bant Kesme Makinesi; elektronik üretim, PCB montajı, kablo ve kablo demeti üretimi, elektrik-elektromekanik montaj, montaj hatları ve endüstriyel paketleme gibi tekrarlanabilir bant hazırlama gerektiren uygulamalarda kullanılabilir.
RT-7000 Sık Sorulan Sorular
RT-7000 ile 25 mm genişliğinde bant 150 mm uzunlukta kesilebilir mi?
Bakon RT-7000 Otomatik Bant Kesme Makinesi için 25 mm genişlik, 6–60 mm çalışma aralığında; 150 mm kesim uzunluğu ise 5–999 mm ayar aralığında yer alır. Bant yapısının kesime uygunluğu seri kullanım öncesinde test edilmelidir.
RT-7000 farklı uzunlukları otomatik kesebilir mi?
Bakon RT-7000 Otomatik Bant Kesme Makinesi, A–F olmak üzere 6 farklı kesim uzunluğunu ayarlayabilir. Program modunda farklı uzunluklar belirlenen sıraya göre uygulanabilir.
RT-7000 iki bant rulosuyla çalışabilir mi?
Evet. RT-7000, uygun bant ölçülerinde ayırma plakası ve gerektiğinde yardımcı ayırma plakası kullanılarak aynı anda iki bantla çalışabilir. Otomatik modda iki bant kullanıldığında, sonraki kesim çevriminin başlaması için çıkıştaki her iki bandın da alınması gerekir.
