Bakon BK-SW-4030 Selektif Dalga Lehimleme Makinesi
BAKON INDUSTRIAL SOLDERING TECHNOLOGY
Bakon BK-SW-4030 Selektif Dalga Lehimleme Makinesi
Bakon BK-SW-4030 selektif dalga lehimleme makinesi, PCB üzerindeki THT bağlantılarının hassas ve programlanabilir biçimde lehimlenmesi için geliştirilmiş profesyonel bir elektronik üretim sistemidir.
4800 W kızılötesi ön ısıtma, X/Y/Z eksenli servo hareket, seçici flux uygulaması, azot koruması ve CCD görüntüleme özelliklerini birleştiren bu selektif dalga lehimleme makinesi, karma SMT/THT kartlarda kontrollü üretim sağlar.
Maksimum 400 × 300 mm PCB kapasitesi ve 12 kg lehim potası bulunan selektif dalga lehimleme makinesi, farklı üretim reçeteleriyle tekrarlanabilir işlemleri destekler.
Fiyat Teklifi Al Ürün Kategorisi
Selektif Dalga Lehimleme Makinesi Temel Özellikleri
Endüstriyel selektif dalga lehimleme makinesi uygulamalarında hassas konumlandırma, sıcaklık kontrolü ve proses tekrarlanabilirliği önemlidir. BK-SW-4030 selektif dalga lehimleme makinesi bu fonksiyonları programlanabilir bir yapıda birleştirir.
Hassas Lehimleme
Hedef bağlantılarda kontrollü noktasal işlem.
Üç Eksenli Hareket
Programlanabilir X/Y/Z servo kontrolü.
4800 W Ön Isıtma
Çift bölgeli kızılötesi ısıtma platformu.
Azot Koruması
Lehimleme sırasında oksidasyon kontrolü.
CCD Kamera
1,3 MP görüntüleme ve PCB konumlandırma desteği.
Görsel Programlama
Kaydedilebilir üretim reçeteleri.
Bakon BK-SW-4030 Çalışma Videosu
Bakon selektif dalga lehimleme makinesi çalışma prensibini ve otomatik lehimleme hareketlerini aşağıdaki videoda inceleyebilirsiniz.
Selektif Dalga Lehimleme Makinesi Nedir?
Selektif dalga lehimleme makinesi, baskılı devre kartlarında yalnızca belirlenen THT bağlantı noktalarını lehimleyen programlanabilir endüstriyel ekipmandır.
Geleneksel dalga lehimleme yönteminden farklı olarak PCB'nin tüm yüzeyi yerine seçilen bağlantılar işlenir. Bu selektif dalga lehimleme makinesi yaklaşımı, karma SMT/THT kartlarda gereksiz lehim temasının azaltılmasını destekler.
Özellikle hassas komponentler içeren PCB üretimlerinde selektif dalga lehimleme makinesi, farklı bağlantılara özel sıcaklık, süre ve hareket parametrelerinin uygulanabilmesini sağlar.
Geleneksel Dalga Lehimleme Sorunları
Geleneksel yöntemde geniş yüzeylerin işlenmesi, maskeleme ve termal kontrol ihtiyacını artırabilir. Selektif dalga lehimleme makinesi, yalnızca hedeflenen bağlantı bölgelerini işler.
Bu nedenle selektif dalga lehimleme makinesi, yalnızca belirli THT noktalarının işlenmesi gereken karmaşık devre kartlarında alternatif bir teknolojidir.
Selektif Dalga Lehimleme Makinesi Avantajları
Bakon BK-SW-4030 selektif dalga lehimleme makinesi, seçici flux uygulaması ve programlanabilir lehimleme rotası sayesinde üretim sürecinin daha kontrollü yönetilmesine yardımcı olur.
Doğru PCB tasarımı ve proses parametreleriyle selektif dalga lehimleme makinesi kullanımı, gereksiz sarf tüketimini ve yeniden işleme ihtiyacını azaltabilir.
Selektif dalga lehimleme makinesi için maliyet tasarrufu; üretim hacmi, PCB tasarımı ve işletme koşullarına bağlıdır.
Geleneksel ve Selektif Lehimleme Karşılaştırması
Geleneksel dalga lehimleme geniş alanları işlerken selektif dalga lehimleme makinesi, yalnızca programlanan lehim noktalarında kontrollü işlem gerçekleştirir.
| Özellik | Geleneksel Yöntem | Selektif Yöntem |
|---|---|---|
| Lehimleme Alanı | Geniş PCB bölgesi | Belirlenen bağlantı noktaları |
| Flux Uygulaması | Geniş alan | Hedefli uygulama |
| Programlama | Genel proses | Nokta bazlı kontrol |
| Karma SMT/THT | Fikstür gerekebilir | Seçici THT lehimleme |
Selektif Dalga Lehimleme Makinesi Nasıl Çalışır?
Selektif dalga lehimleme makinesi, programlanan PCB bağlantılarını altı temel proses aşamasıyla işler: lehim noktalarının tanımlanması, PCB yerleştirme, flux uygulaması, ön ısıtma, lehimleme ve kart çıkarma.
X/Y/Z Eksenli Hassas Hareket Sistemi
Bakon BK-SW-4030, vidalı mil mekanizması ve Anchi servo motorlarla hassas konumlandırma sağlar. Selektif dalga lehimleme makinesi X ekseninde 500 mm, Y ekseninde 800 mm ve Z ekseninde 200 mm hareket mesafesine sahiptir.
Üç eksenli selektif dalga lehimleme makinesi, farklı PCB tasarımlarında programlanan rotaların tekrarlanmasını ve nozul konumunun kontrolünü destekler.
4800 W Çift Bölgeli Kızılötesi Ön Isıtma
Ön ısıtma sistemi, toplam 4800 W gücünde altı adet 800 W karbon fiber kızılötesi ısıtma tüpünden oluşur. Selektif dalga lehimleme makinesi ön ve arka bölgelerinde ayrı ayrı 2400 W ısıtma kapasitesi sunar.
Bu selektif dalga lehimleme makinesi, 400 × 300 mm ön ısıtma alanında PCB sıcaklığının kontrollü yükseltilmesini destekler.
Modüler Ön Isıtma Platformu
Selektif dalga lehimleme makinesi bünyesindeki bağımsız değiştirilebilir ısıtıcılar bakım kolaylığı sağlar. Programlanabilir sıcaklık profilleri farklı PCB kalınlıklarına göre düzenlenebilir.
Azot Korumalı Lehimleme Sistemi
Selektif dalga lehimleme makinesi üzerindeki azot koruması, lehim dalgasında oksidasyonun sınırlandırılmasına yardımcı olur. BK-SW-4030 üzerinde N₂ giriş bağlantısı ve 300 W azot ısıtma sistemi bulunur.
Azot destekli selektif dalga lehimleme makinesi, uygun proses koşullarında kararlı ve tekrarlanabilir lehim bağlantıları oluşturulmasını destekler.
Elektromanyetik Lehim Pompası ve Lehim Nozulları
Selektif dalga lehimleme makinesi, 12 kg lehim potası ve 2,2 kW değişken frekans kontrollü elektromanyetik pompayla lehim dalgasını yönetir. Pota üst ısıtması 1000 W, alt ısıtması 180 W gücündedir.
Değiştirilebilir nozul yapısına sahip selektif dalga lehimleme makinesi, farklı pin geometrilerine yönelik noktasal ve sürüklemeli lehimleme yöntemlerini destekler.
Selektif dalga lehimleme makinesi yan görüş kamerası, işlem sırasında lehim dalgasının izlenmesini sağlar. Nozul seçimi PCB bağlantı geometrisine göre yapılmalıdır.
Görsel Programlama ve CCD Kamera Kontrolü
Bakon BK-SW-4030 selektif dalga lehimleme makinesi, 1,3 MP alt CCD kamera, görüntü birleştirme ve ayarlanabilir aydınlatma sunar. Görsel programlama sistemiyle lehimleme noktaları ve üretim reçeteleri tanımlanabilir.
Bilgisayar kontrollü selektif dalga lehimleme makinesi, farklı PCB tasarımlarında kaydedilen proses parametrelerinin yeniden kullanılmasını kolaylaştırır.
Bilgisayar Kontrollü Üretim
Selektif dalga lehimleme makinesi için programlanan rotalar, ürün geçişlerinde hazırlık süresinin yönetilmesine ve operatör kaynaklı değişkenliklerin azaltılmasına yardımcı olur.
Flux Uygulaması ve Yardımcı Sistemler
Bakon BK-SW-4030 selektif dalga lehimleme makinesi, yüksek hızlı lineer nozul ve 2 litre SUS304 flux tankıyla hedefli uygulama gerçekleştirir.
Bu selektif dalga lehimleme makinesi, 0,4–0,8 MPa çalışma hava basıncı, entegre cebri egzoz fanı ve Ø100 mm harici egzoz bağlantısıyla donatılmıştır.
Selektif dalga lehimleme makinesi hava hattında nem ve yağ giderimi için uygun hazırlama ekipmanları gereklidir.
Bakon BK-SW-4030 Ürün Görselleri

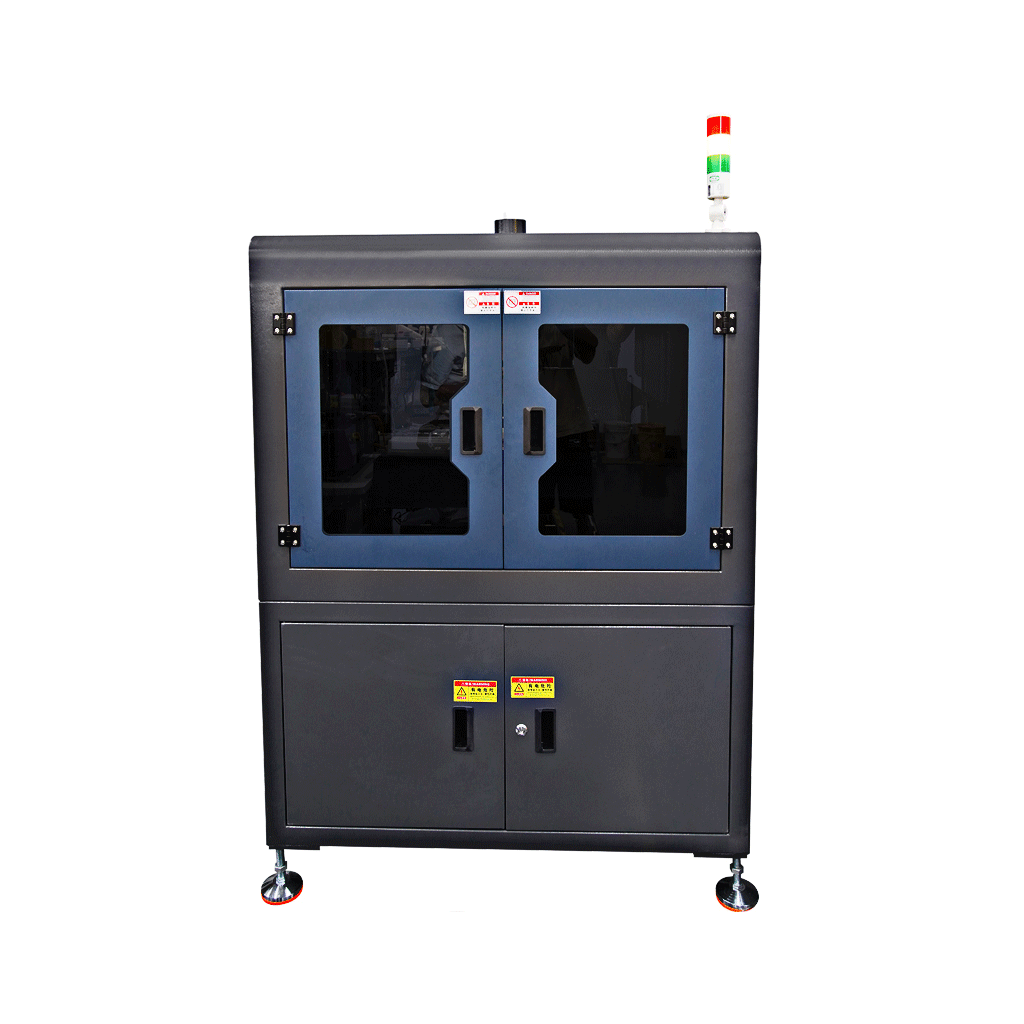

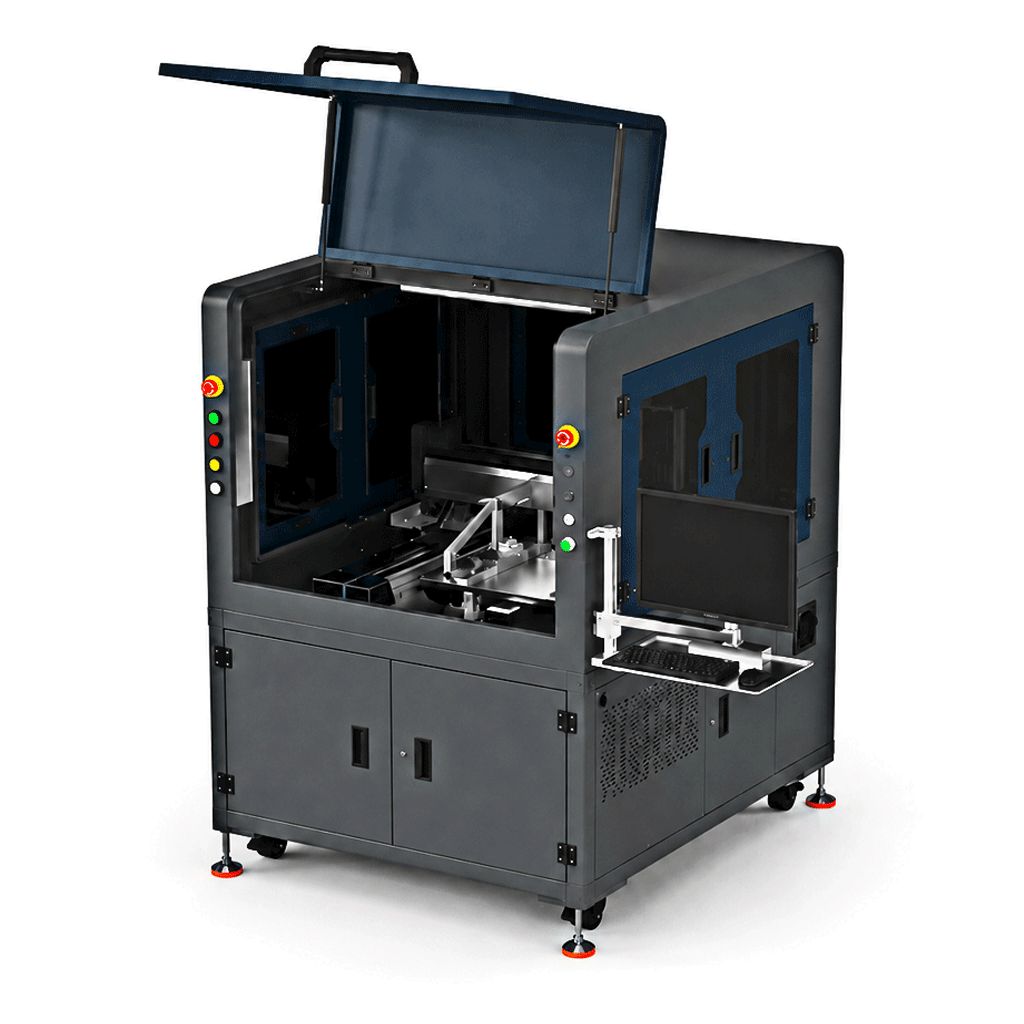

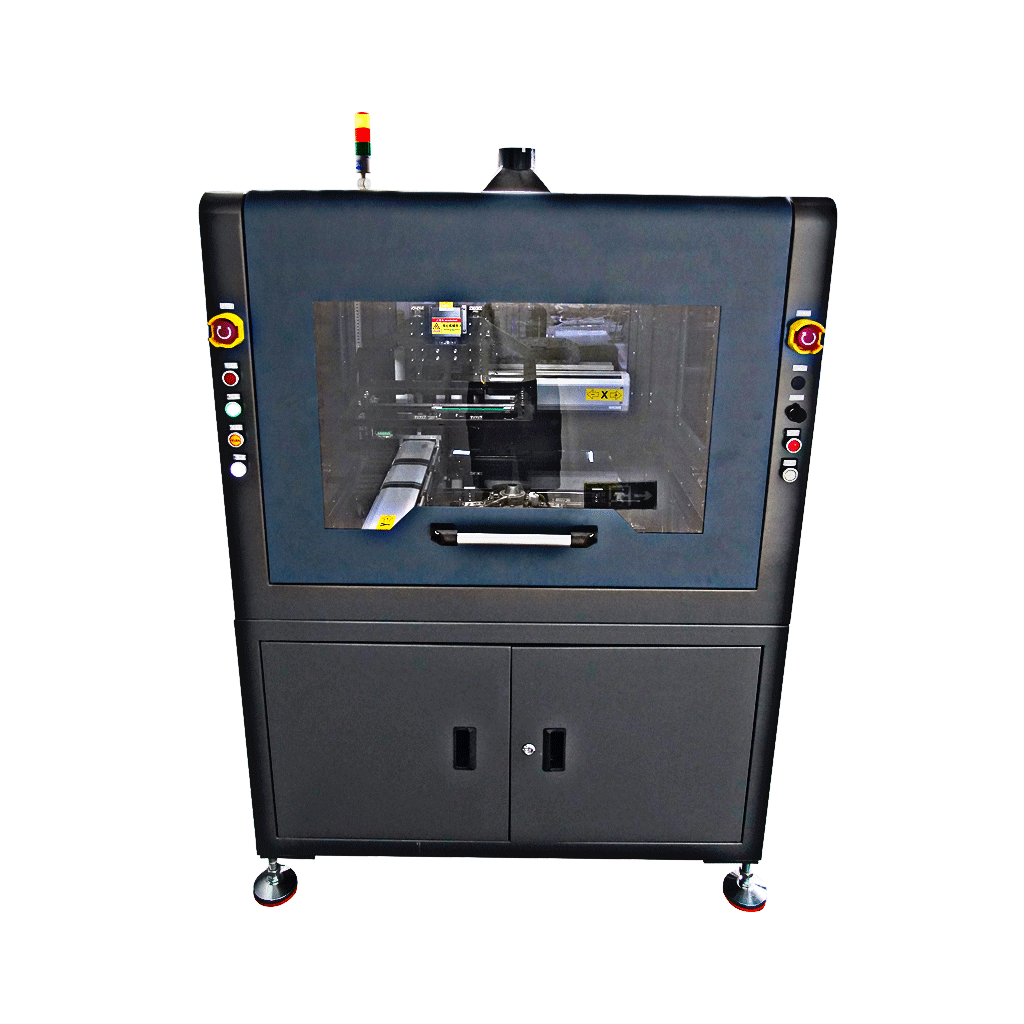

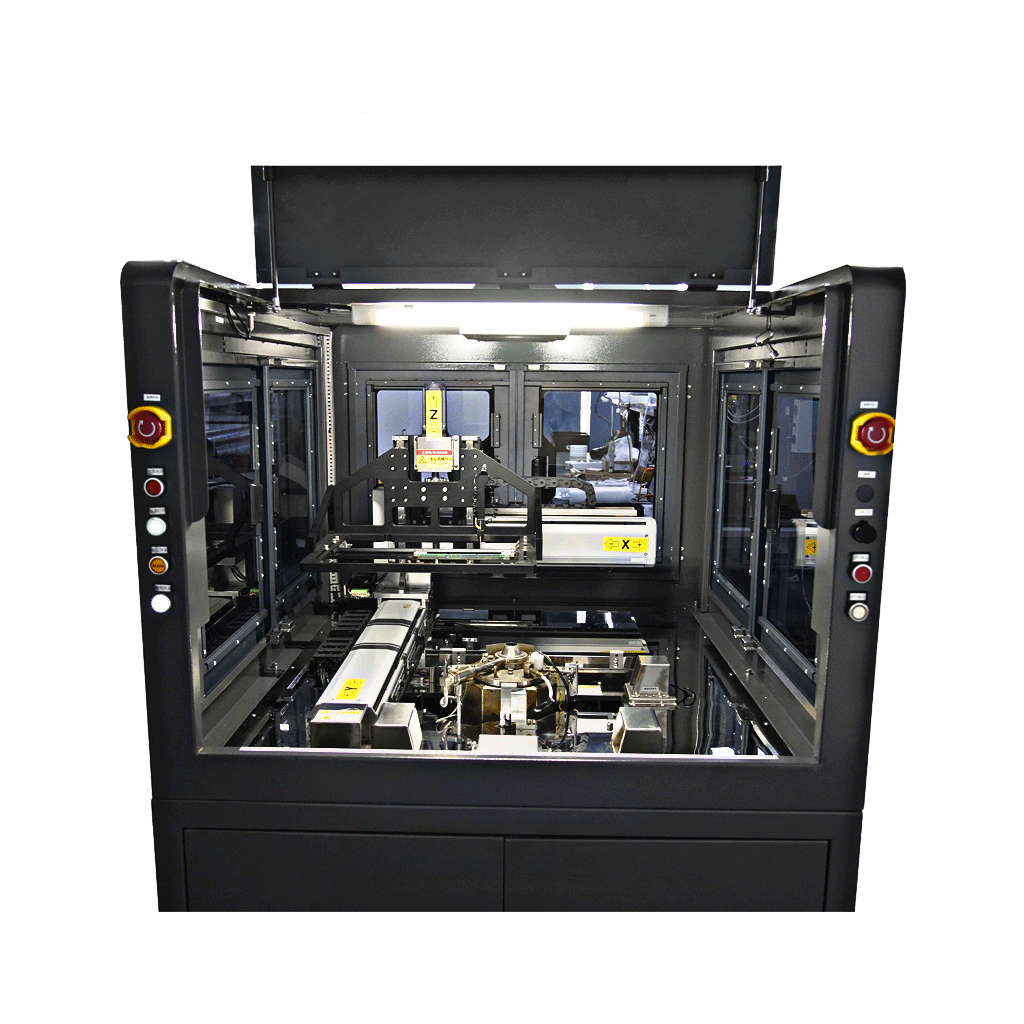

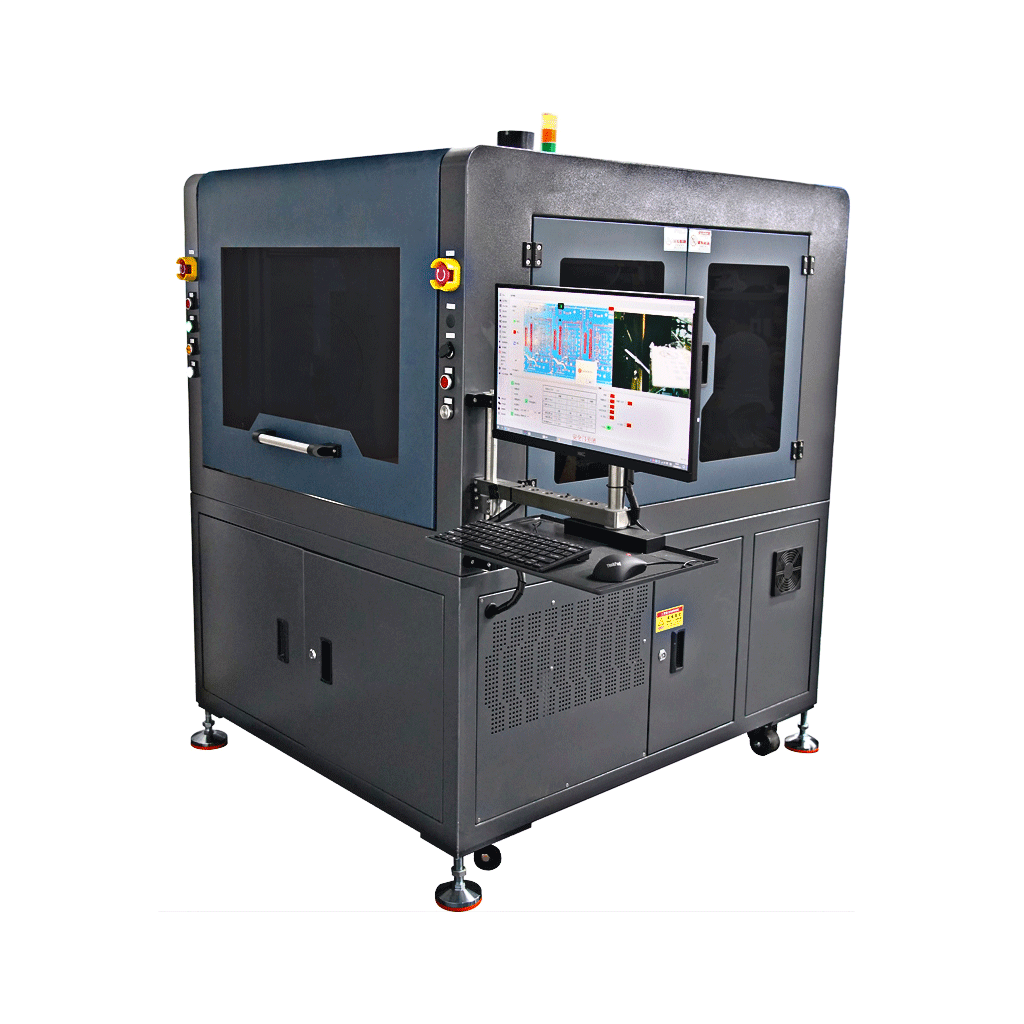

Bakon BK-SW-4030 selektif dalga lehimleme makinesi kabin yapısı, kontrol ünitesi ve çalışma alanı aşağıdaki ürün tanıtım görselinde gösterilmektedir.
Selektif Dalga Lehimleme Makinesi Kullanım Alanları
Selektif dalga lehimleme makinesi, otomotiv elektroniği, savunma, havacılık, tıbbi cihazlar, güç elektroniği, telekomünikasyon ve endüstriyel otomasyon üretimlerinde kullanılabilir.
Uygun selektif dalga lehimleme makinesi konfigürasyonu, PCB ölçüleri, THT bağlantı sayısı, üretim hacmi ve hedef çevrim süresine göre belirlenmelidir.
Bakon BK-SW-4030 Teknik Özellikleri
Bakon BK-SW-4030 selektif dalga lehimleme makinesi teknik verileri aşağıdaki tabloda özetlenmiştir.
| Teknik Özellik | Değer |
|---|---|
| Marka / Model | BAKON BK-SW-4030 |
| Makine Ölçüleri (U × G × Y) | 1350 × 1150 × 1588 mm |
| Maksimum PCB Ölçüsü | 400 × 300 mm |
| Lehim Potası Kapasitesi | 12 kg |
| Lehim Pompası | Elektromanyetik, değişken frekans kontrollü |
| Lehim Pompası Gücü | 2,2 kW |
| Lehim Potası Üst / Alt Isıtma | 1000 W / 180 W |
| Azot Isıtma Gücü | 300 W |
| Toplam Ön Isıtma Gücü | 4800 W (6 × 800 W) |
| Ön Isıtma Bölgeleri | 2400 W + 2400 W |
| Ön Isıtma Alanı | 400 × 300 mm |
| Isıtma Teknolojisi | Karbon fiber kızılötesi ısıtma tüpleri |
| X Ekseni Hareketi | 500 mm |
| Y Ekseni Hareketi | 800 mm |
| Z Ekseni Hareketi | 200 mm |
| Hareket Mekanizması | Vidalı mil modülü |
| Servo Motor | Anchi servo, her eksende 400 W |
| Alt CCD Kamera | 1,3 MP, görüntü birleştirme |
| Kamera Aydınlatması | Ayarlanabilir |
| Lehim Dalga İzleme | Yan görüş kamerası |
| Flux Nozulu | Yüksek hızlı lineer uygulama |
| Flux Tankı | 2 L, SUS304 paslanmaz çelik |
| Azot Bağlantısı | N₂ giriş portu |
| Çalışma Hava Basıncı | 0,4–0,8 MPa |
| Hava Hazırlama | Nem ve yağ giderimi için uygun hava kurutucu |
| Egzoz | Entegre cebri fan |
| Harici Egzoz Çıkışı | Ø100 mm |
| Programlama | Görsel ve görüntü tabanlı programlama |
| Makine Rengi | Gri / Mavi |
Teknik değerler üreticinin BK-SW-4030 özellik tablosuna dayanmaktadır. Sipariş öncesinde güncel konfigürasyon teyit edilmelidir.
Selektif Dalga Lehimleme Makinesi Hakkında Sık Sorulan Sorular
Selektif dalga lehimleme makinesi ne işe yarar?
Selektif dalga lehimleme makinesi, PCB üzerindeki belirli THT bağlantı noktalarını kontrollü ve programlanabilir biçimde lehimler.
BK-SW-4030 maksimum hangi PCB boyutunu destekler?
Selektif dalga lehimleme makinesi için maksimum PCB ölçüsü 400 × 300 mm'dir. Fikstür ve komponent yerleşimi ayrıca değerlendirilmelidir.
Ön ısıtma sistemi kaç watt gücündedir?
Selektif dalga lehimleme makinesi toplam 4800 W ön ısıtma gücüne sahiptir. Altı adet 800 W ısıtma tüpü iki ayrı 2400 W bölge halinde çalışır.
Azot korumasının avantajı nedir?
Selektif dalga lehimleme makinesi azot koruması, lehimleme sırasında oksidasyonun sınırlandırılmasına yardımcı olur.
SMT ve THT karma kartlarda kullanılabilir mi?
Evet. Selektif dalga lehimleme makinesi, uygun proses koşullarında karma PCB üzerindeki seçili THT bağlantılarını işleyebilir.
Lehimleme noktaları programlanabilir mi?
Evet. Selektif dalga lehimleme makinesi yazılımında farklı PCB tasarımlarına ait rotalar ve üretim reçeteleri tanımlanabilir.
Makinenin basınçlı hava gereksinimi nedir?
Selektif dalga lehimleme makinesi çalışma hava basıncı 0,4–0,8 MPa'dır. Nem ve yağdan arındırılmış hava kullanılmalıdır.
Selektif lehimleme maliyet avantajı sağlar mı?
Selektif dalga lehimleme makinesi ile hedefli flux uygulaması ve programlanabilir prosesler maliyet avantajı sağlayabilir. Gerçek tasarruf üretime göre değişir.
BK-SW-4030 için nasıl teklif alabilirim?
PCB ölçüleriniz, bağlantı sayınız ve üretim hedeflerinizle selektif dalga lehimleme makinesi için DK Teknoloji üzerinden fiyat teklifi talep edebilirsiniz.
Bakon BK-SW-4030 Selektif Dalga Lehimleme Makinesi İçin Teklif Alın
Üretim hattınıza uygun selektif dalga lehimleme makinesi seçimi için PCB ölçüleri, THT bağlantı geometrisi ve üretim kapasitesi birlikte değerlendirilmelidir.
BAKON Türkiye distribütörü DK Teknoloji ile iletişime geçerek BK-SW-4030 selektif dalga lehimleme makinesi için teknik bilgi ve teklif alabilirsiniz.
Fiyat Teklifi Talep Et Teknik DestekÜrün görselleri tanıtım amaçlıdır. Donanım ve teknik özellikler üreticinin güncel konfigürasyonuna göre doğrulanmalıdır.
Dokümanlar Çok Yakında Yayında
Bu ürüne ait teknik dokümanlar, sertifikalar ve ilgili dosyalar hazırlanmaktadır. Tüm dokümanlar tamamlandıktan sonra bu bölüm üzerinden erişime açılacaktır.
Güncel dokümanlara ihtiyaç duymanız hâlinde DK Teknoloji teknik destek ekibiyle iletişime geçebilirsiniz.
Bakon BK-SW-4030 Garanti ve Teknik Destek
Bakon BK-SW-4030 selektif dalga lehimleme makinesi, Bakon Türkiye resmi distribütörü DK Elektronik tarafından sunulan 3 yıl garanti, teknik servis, yedek parça ve satış sonrası destek hizmetlerinden yararlanır. Endüstriyel PCB üretiminde kullanılan selektif lehimleme sisteminin kontrol yazılımı, üç eksenli hareket mekanizması, flux uygulaması, kızılötesi ön ısıtma ve azot destekli lehimleme süreçleriyle ilgili teknik değerlendirme ve destek sağlanır.
3 Yıl Garanti
Bakon BK-SW-4030 selektif dalga lehimleme makinesi, teslim tarihinden itibaren geçerli garanti ve satış sonrası destek koşulları kapsamında 3 yıl garantilidir. Garanti süresince makinenin kontrol sistemi, ısıtma üniteleri, mekanik hareket sistemi, elektronik bileşenleri ve olası donanım arızalarına ilişkin teknik inceleme ve servis desteği sağlanır.
Yetkili Teknik Destek
BK-SW-4030'un X/Y/Z servo kontrollü hareket sistemi, 4800 W çift bölgeli kızılötesi ön ısıtma, elektromanyetik lehim pompası, seçici flux uygulaması, azot koruma sistemi ve CCD kamera fonksiyonlarıyla ilgili teknik destek sağlanır. Görsel programlama, PCB konumlandırma, lehimleme rotalarının oluşturulması, sıcaklık profilleri, proses parametreleri, arıza teşhisi ve periyodik bakım gereksinimleri üretici teknik ekibiyle koordineli olarak değerlendirilir.
Yedek Parça ve Bakım Desteği
Bakon BK-SW-4030 ile uyumlu selektif lehimleme nozulları, flux uygulama bileşenleri, kızılötesi ısıtma elemanları, lehim pompası parçaları, sıcaklık sensörleri ve servo hareket sistemi bileşenlerinin belirlenmesi ve temini konusunda destek sağlanır. Ayrıca CCD kamera, kontrol elektroniği, azot bağlantı ekipmanları, bakım parçaları ve üretici tarafından sağlanan diğer yedek parçalar için teknik değerlendirme ve tedarik desteği sunulur.
