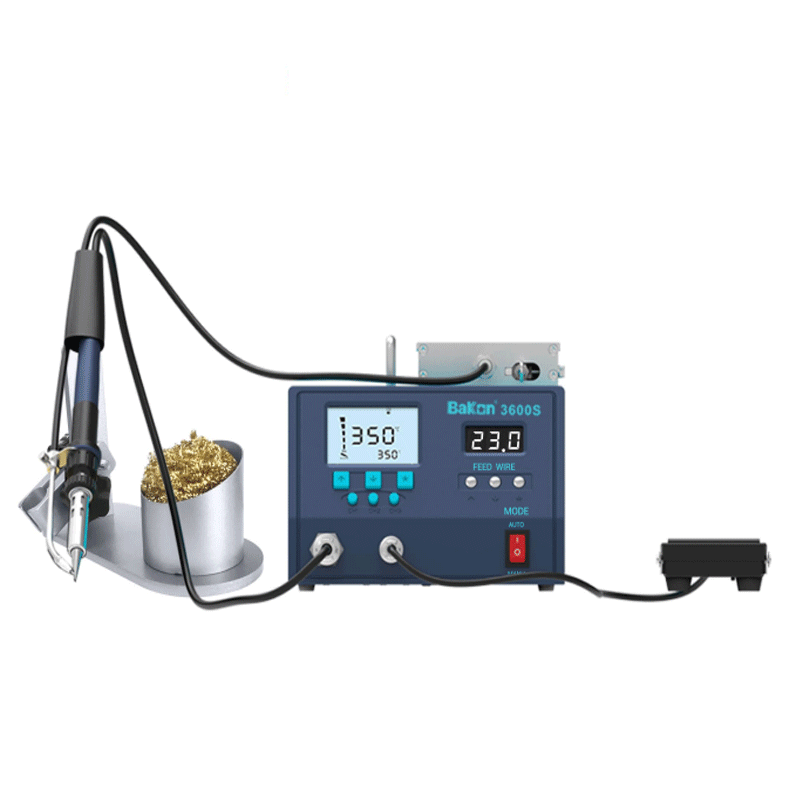

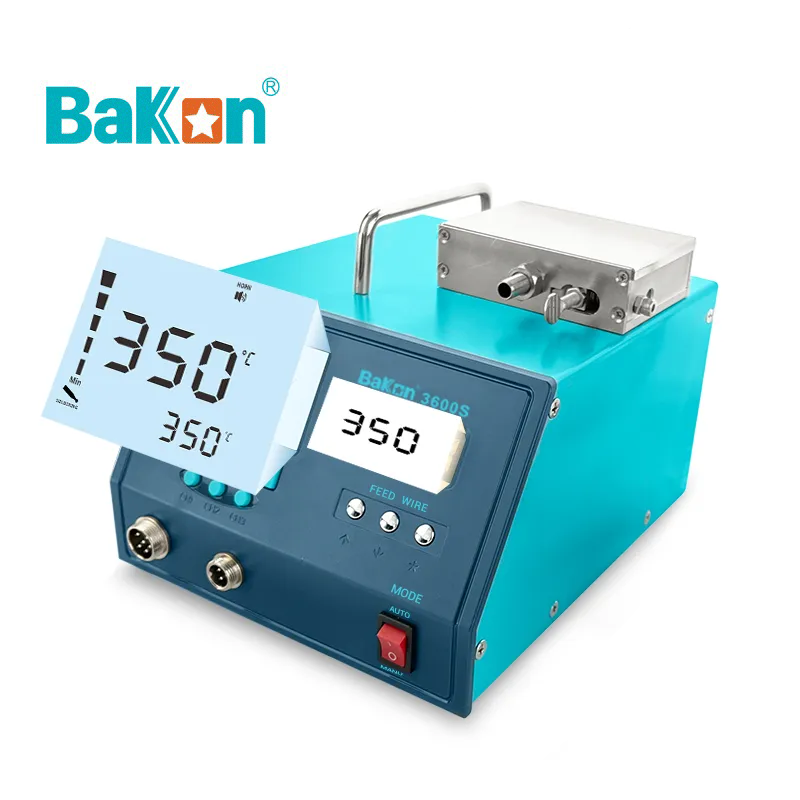

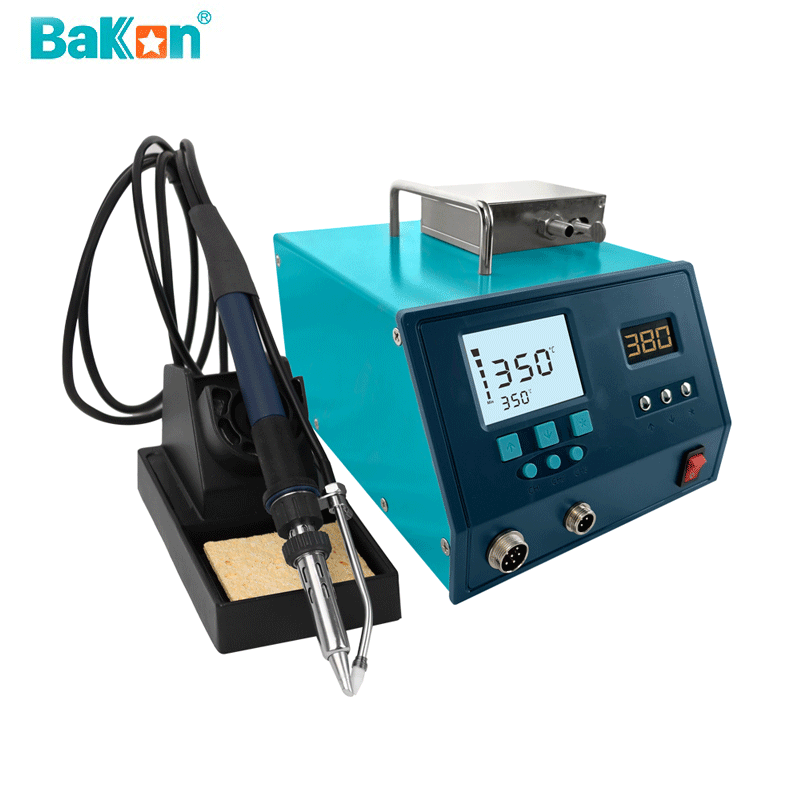

Bakon BK3600S Otomatik Lehim Besleyicili Yüksek Frekans Havya İstasyonu 200 Watt
Bakon BK3600S Otomatik Lehim Beslemeli Yüksek Frekans Havya İstasyonu
Bakon BK3600S; yüksek frekanslı profesyonel lehimleme teknolojisini programlanabilir lehim teli besleme sistemiyle birleştirir. Elektronik üretim, PCB montajı, kablo, terminal ve tekrarlanan lehimleme operasyonlarında daha kontrollü ve standart bir proses oluşturulmasına yardımcı olur.
Öne Çıkan Özellikler

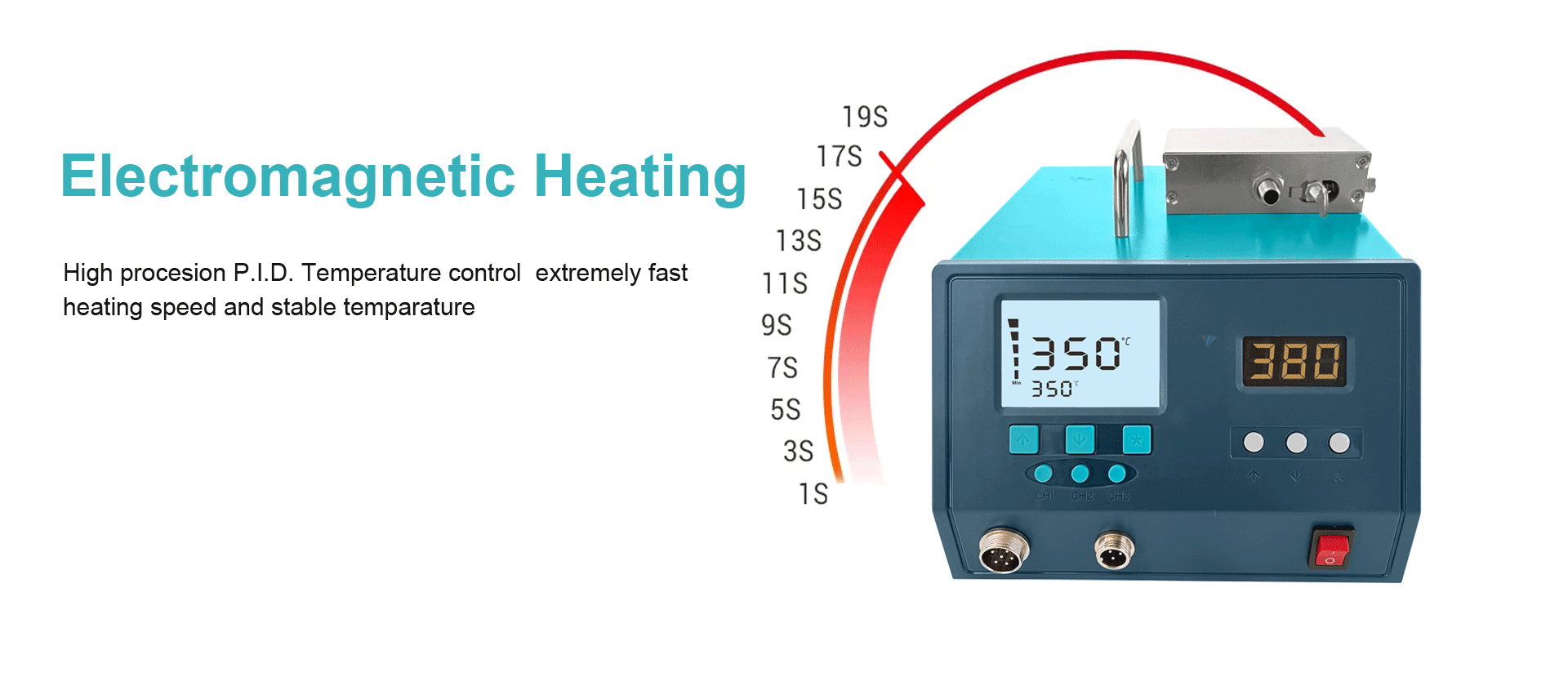

Yüksek Frekans Isıtma
Yüksek termal kapasite gerektiren profesyonel lehimleme uygulamalarında hızlı ısı geri kazanımını destekler.
PID Sıcaklık Kontrolü
Isıtma gücünü sıcaklık değişimine göre düzenleyerek daha kararlı bir lehimleme prosesi oluşturur.
Üç Besleme Modu
Manuel, yarı otomatik ve otomatik lehim teli besleme seçenekleri farklı üretim proseslerine uyum sağlar.
Step Motorlu Besleme
Lehim telinin ayarlanan hız ve süre parametrelerine göre kontrollü şekilde ilerletilmesini sağlar.
Profesyonel Havya Kolu
LF301 havya kolu, yüksek güçlü lehimleme ve otomatik tel besleme sistemiyle birlikte çalışır.
500 Serisi Havya Uçları
Farklı bağlantı ve uygulamalar için geniş uç geometrisi seçeneklerinden yararlanılabilir.

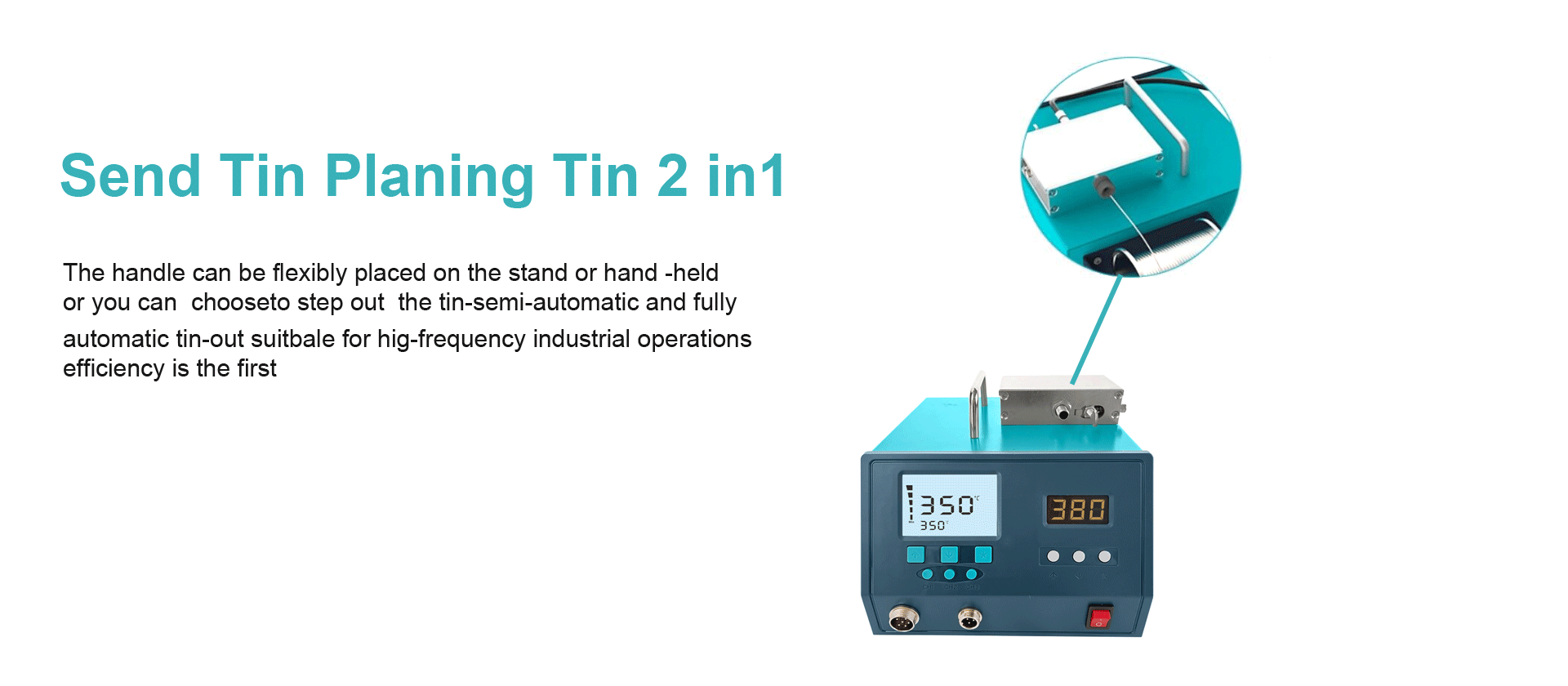

BK3600S Otomatik Lehim Besleme Nasıl Çalışır?
Lehim teli, step motor kontrollü besleme mekanizması üzerinden havya ucunun çalışma bölgesine yönlendirilir. Besleme miktarı hız ve süre parametreleriyle kontrol edilir.
Örneğin 2 saniye besleme süresi ve 10 mm/sn hız ayarında 20 mm lehim teli ilerletilir.
Manuel, Yarı Otomatik ve Otomatik Besleme
| Çalışma Modu | Çalışma Şekli | Uygulama Avantajı |
|---|---|---|
| Manuel | Ayak pedalına basıldığı süre boyunca tel beslenir. | Operatöre tam besleme kontrolü sağlar. |
| Yarı Otomatik | Pedala basıldığında programlanan miktarda tel ilerletilir. | Tekrarlanan bağlantılarda lehim miktarını standartlaştırmaya yardımcı olur. |
| Otomatik | Besleme ve zaman aralıkları programlanarak tekrarlı çevrim oluşturulur. | Seri işlemlerde daha düzenli bir proses akışı sağlar. |
Programlanabilir Lehim Besleme Parametreleri
| Parametre | Ayar Aralığı |
|---|---|
| Lehim Besleme Hızı | 0,3–20 mm/sn |
| Lehim Besleme Uzunluğu | 0,3–200 mm |
| Besleme Süresi | 0,1–30 sn |
| Çevrim Aralığı | 0–10 sn |
| Lehim Geri Dönüş Süresi | 0–1 sn |

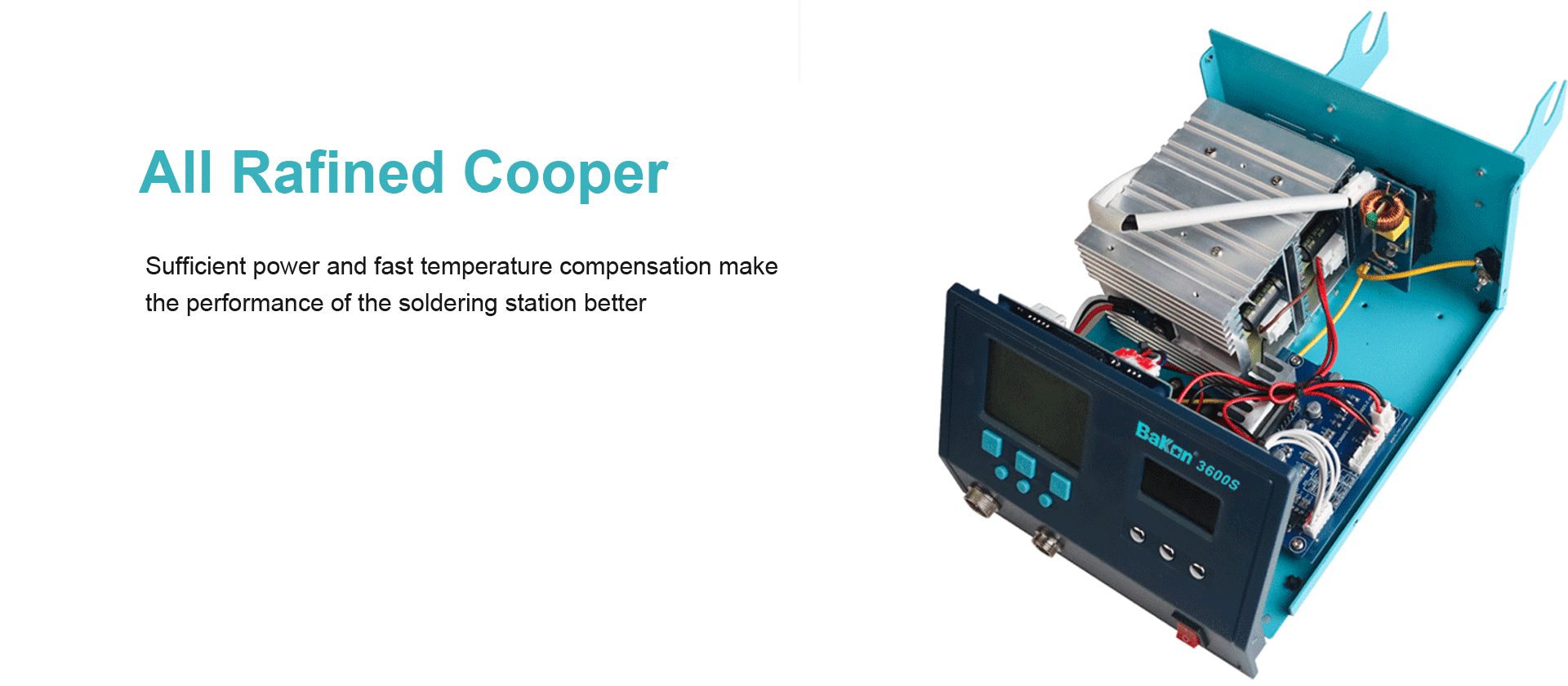

200 W Maksimum Çıkış ve 180 W Havya Gücü
BK3600S kullanım kılavuzuna göre sistemin maksimum çıkış gücü 200 W, havya gücü ise 180 W'tır. Bu güç sınıfı özellikle yüksek termal enerji gerektiren profesyonel lehimleme uygulamalarında avantaj sağlar.
Çok katmanlı PCB, geniş bakır yüzey, kablo, konnektör ve terminal gibi bağlantılarda yalnızca yüksek sıcaklık değil, havya sisteminin bağlantıya aktardığı enerjiyi hızlı şekilde geri kazanabilmesi önemlidir.
LF301 Havya Kolu, H300 Isıtıcı ve 500 Serisi Uçlar

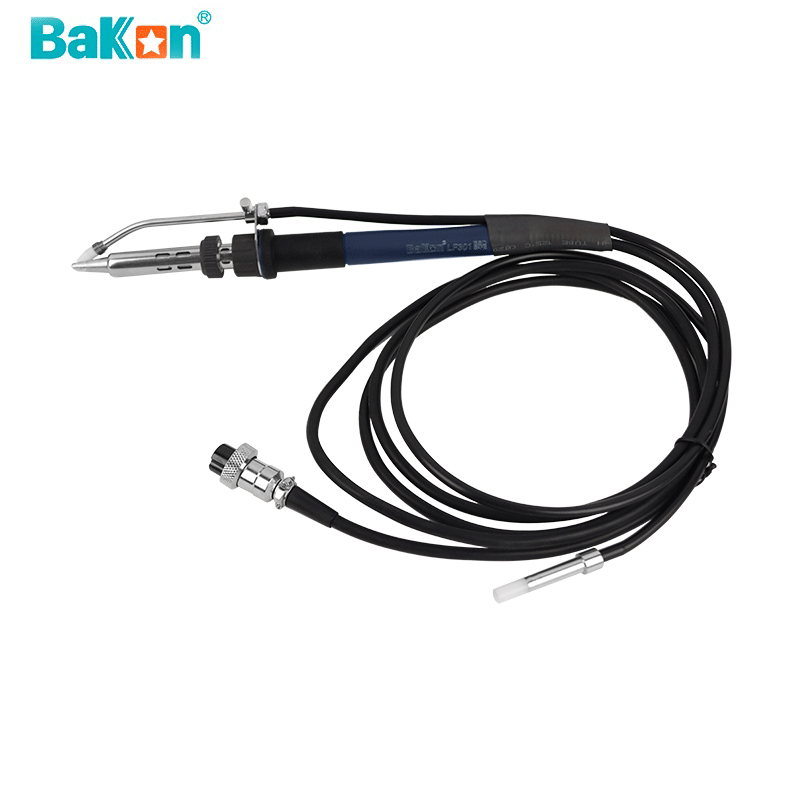

Havya Kolu
BK3600S kullanım kılavuzunda standart havya kolu LF301 olarak belirtilmektedir.

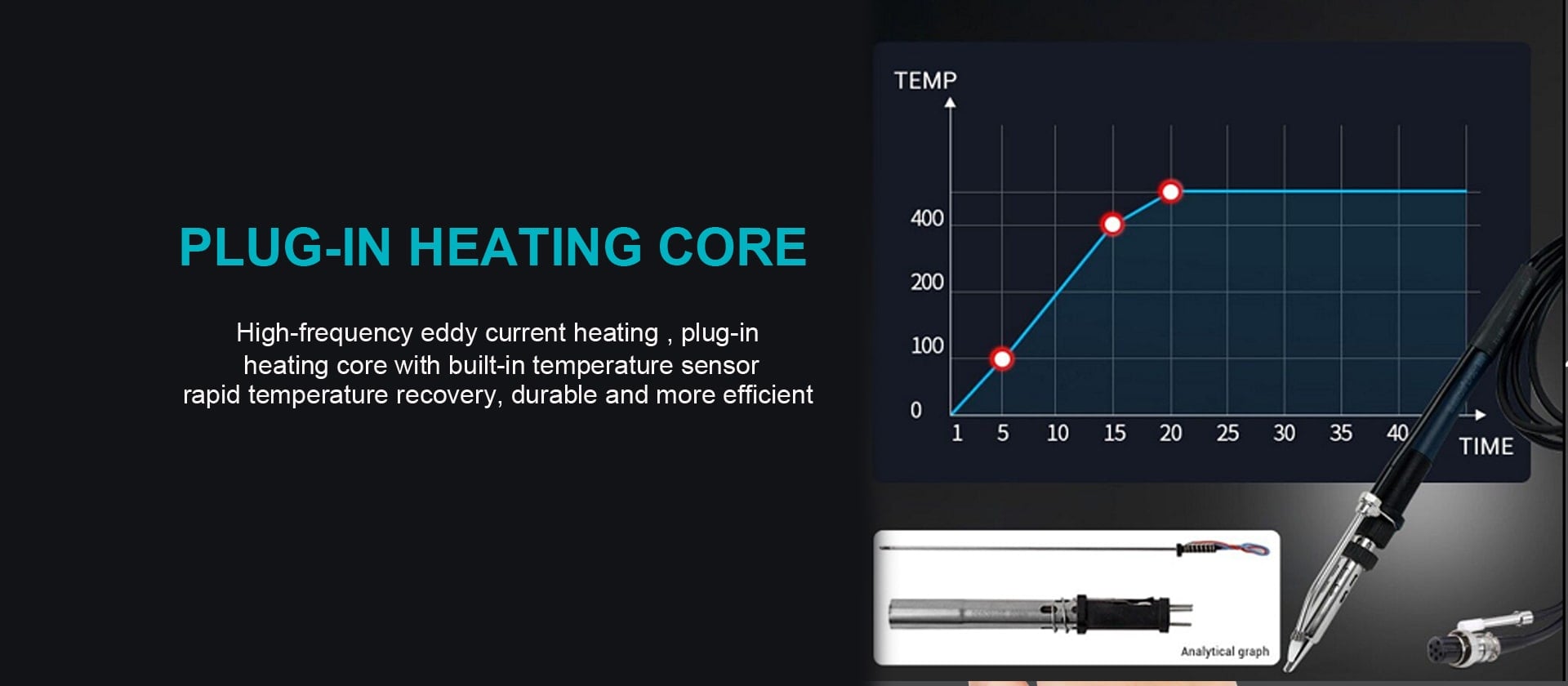

Geçmeli Isıtma Çekirdeği
Geçmeli H300 ısıtma elemanı servis ve bakım işlemlerinde değişimi kolaylaştırır.
Havya Ucu Serisi
Farklı PCB, kablo, terminal ve bağlantı geometrileri için farklı 500 serisi uçlar kullanılabilir.
Üretim Prosesini Destekleyen Kontrol Özellikleri
BK3600S Ürün Videosu
Bakon BK3600S'in tasarımını, otomatik lehim teli besleme sistemini ve çalışma özelliklerini videoda inceleyebilirsiniz.
Kullanım Alanları
Elektronik Üretim
Tekrarlanan manuel lehimleme işlemlerinde lehim telinin daha kontrollü uygulanmasını sağlar.
PCB Montajı
Seri şekilde tekrarlanan komponent ve elektronik kart lehimleme uygulamalarına uygundur.
Kablo Lehimleme
Kablo uçları ve yüksek termal kapasite gerektiren bağlantılarda kullanılabilir.
Terminal ve Konnektör
Benzer lehim miktarının tekrarlandığı terminal ve konnektör işlemlerini destekler.
Güç Elektroniği
Geniş bakır alanları ve yüksek termal yük içeren bağlantılarda değerlendirilebilir.
Seri Lehimleme
Operatör kaynaklı lehim teli miktarı farklılıklarının azaltılmasına yardımcı olur.
Teknik Özellikler
| Model | Bakon BK3600S |
| Ürün Tipi | Otomatik Lehim Beslemeli Yüksek Frekans Havya İstasyonu |
| Giriş Voltajı | AC 100–240 V / 50–60 Hz |
| Maksimum Çıkış Gücü | 200 W |
| Havya Gücü | 180 W |
| Sıcaklık Aralığı | 100–480°C / 212–896°F |
| Sıcaklık Stabilitesi | ±2°C |
| Sıcaklık Kalibrasyonu | −50°C / +50°C |
| Uçtan Topraklama Direnci | ≤2 Ω |
| Besleme Motoru | Step Motor |
| Lehim Besleme Hızı | 0,3–20 mm/sn |
| Lehim Besleme Uzunluğu | 0,3–200 mm |
| Besleme Süresi | 0,1–30 sn |
| Çevrim Aralığı | 0–10 sn |
| Lehim Geri Dönüş Süresi | 0–1 sn |
| Besleme Modları | Manuel / Yarı Otomatik / Otomatik |
| Lehim Teli Çapı | 0,8–1,5 mm |
| Standart Tel Çapı | 0,8–1,0 mm |
| Havya Kolu | LF301 |
| Isıtma Elemanı | H300 Geçmeli Isıtma Çekirdeği |
| Havya Ucu | 500 Serisi |

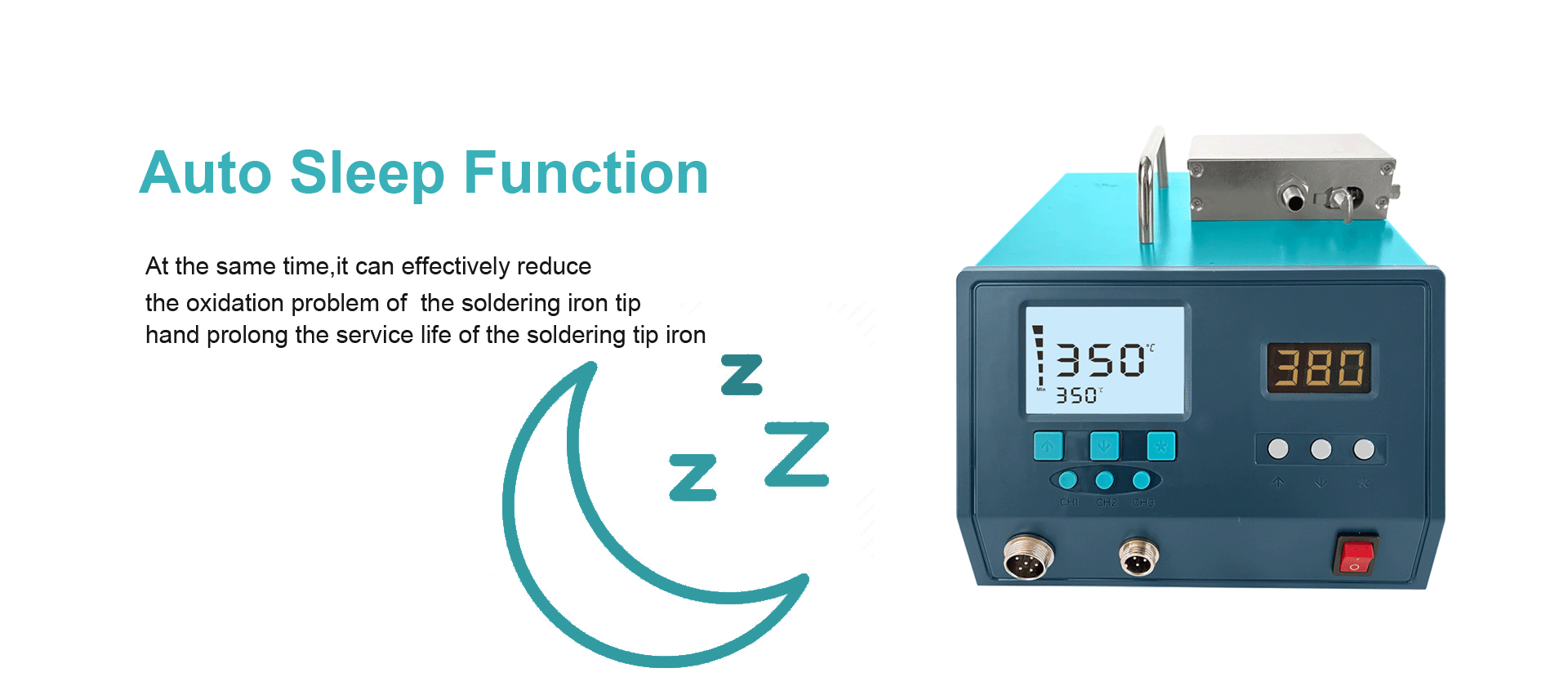

| Uyku Modu | OFF / 10–60 dakika |
| Boyutlar | 173 × 285 × 139,5 mm |
| Net Ağırlık | Yaklaşık 4,3 kg |

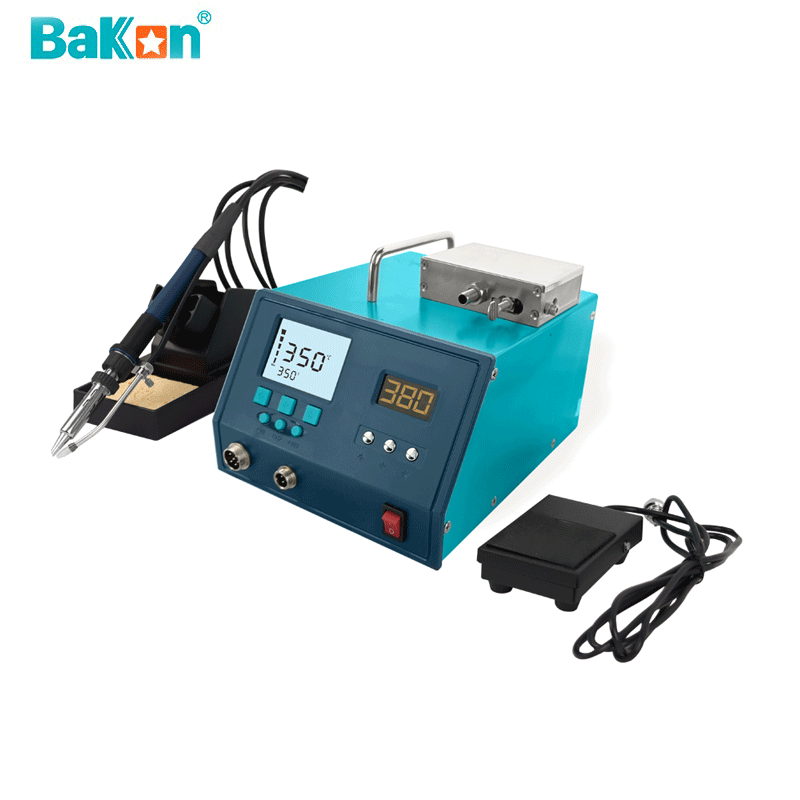

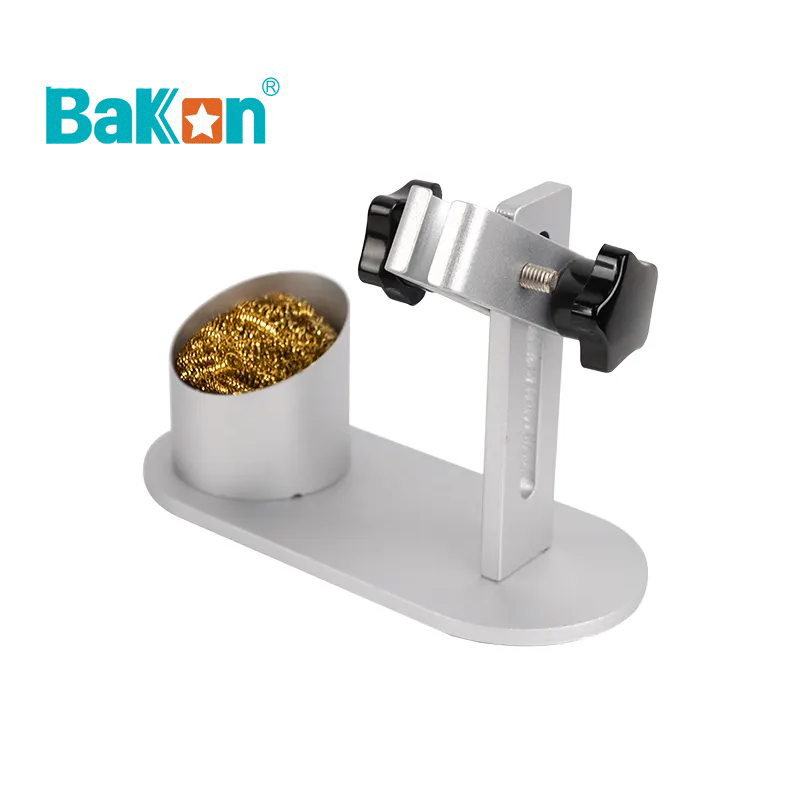

Standart Sistem Bileşenleri
Sık Sorulan Sorular
Ürün Seçimi ve Teknik Destek
Uygulamanız için doğru lehimleme sistemi, havya ucu, havya kolu veya yedek parça seçiminde desteğe ihtiyacınız varsa DK Teknoloji teknik destek ekibinden yardım alabilirsiniz.
Destek hattı mesai saatleri içerisinde canlı, mesai saatleri dışında ise sesli yanıt sistemi ile çalışmaktadır.
Garanti ve Teknik Destek
Bu ürün, DK Teknoloji’nin Bakon Türkiye distribütörlüğü kapsamında sunduğu garanti, teknik servis ve satış sonrası destek hizmetlerinden yararlanır.
3 Yıl Garanti
Ürün, teslim tarihinden itibaren DK Teknoloji’nin garanti ve satış sonrası destek koşulları kapsamında 3 yıl garantilidir.
Yetkili Teknik Destek
Arıza, performans sorunu, bakım ve teknik inceleme talepleri DK Teknoloji teknik servis birimi tarafından değerlendirilir.
Yedek Parça Desteği
Ürünle uyumlu havya kolu, rezistans, nozul, havya ucu, filtre, aksesuar ve diğer yedek parçaların seçiminde teknik destek sağlanır.
