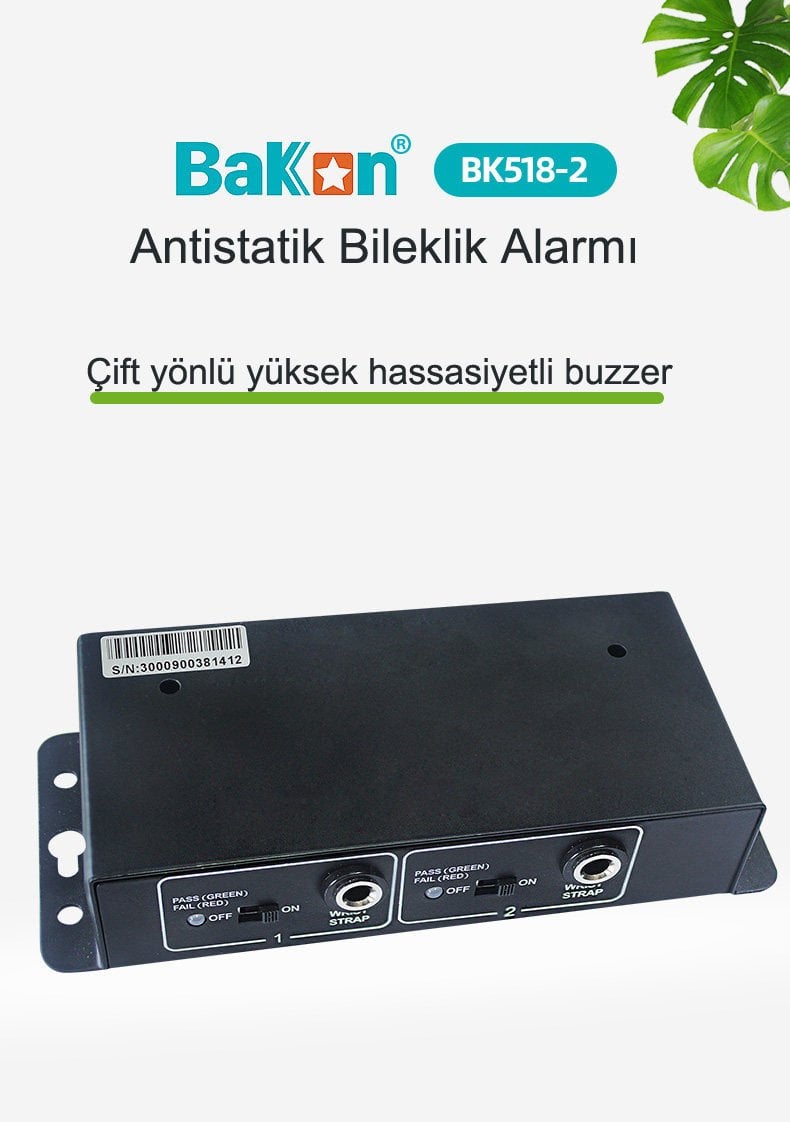

Bakon BK518-2 Bileklik Topraklama Monitör Çift Giriş
Bakon BK518-2 Bileklik Topraklama Monitör Çift Giriş, iki kullanıcının antistatik bileklik bağlantısını ve topraklama durumunu eş zamanlı olarak izlemek için geliştirilmiş profesyonel bir ESD kontrol cihazıdır.
Bakon BK518-2 Bileklik Topraklama Monitör Çift Giriş
Bakon BK518-2 Bileklik Topraklama Monitör Çift Giriş, iki çalışanın antistatik bileklik bağlantısını ve topraklama durumunu eş zamanlı olarak sürekli izlemek için geliştirilmiş profesyonel bir ESD kontrol cihazıdır.
Sürekli Bileklik ve Topraklama Kontrolü
ESD kontrollü çalışma alanlarında yalnızca antistatik bileklik kullanılması yeterli değildir. Bilekliğin kullanıcıya doğru biçimde temas etmesi, bağlantı kablosunun sağlam olması ve sistemin güvenilir bir topraklama noktasına bağlı bulunması gerekir.
Bakon BK518-2, iki ayrı kullanıcıya ait fişli antistatik bilekliği çalışma boyunca çevrimiçi olarak izler. Bileklik bağlantısı koptuğunda, kullanıcıyla temas yetersiz olduğunda veya topraklama devresi çalışmadığında görsel ve sesli uyarı vererek operatörün durumu hızlıca fark etmesine yardımcı olur.
Öne Çıkan Özellikler
Durum Göstergeleri ve Alarm Sistemi
Teknik Özellikler
| Marka | Bakon |
|---|---|
| Model | BK518-2 |
| Ürün türü | Çift girişli bileklik topraklama monitörü |
| İzleme kapasitesi | 2 adet bağımsız antistatik bileklik bağlantısı |
| Uyumlu bileklik türü | Fişli antistatik bileklikler |
| Besleme gerilimi | 6V DC |
| Gövde malzemesi | ABS |

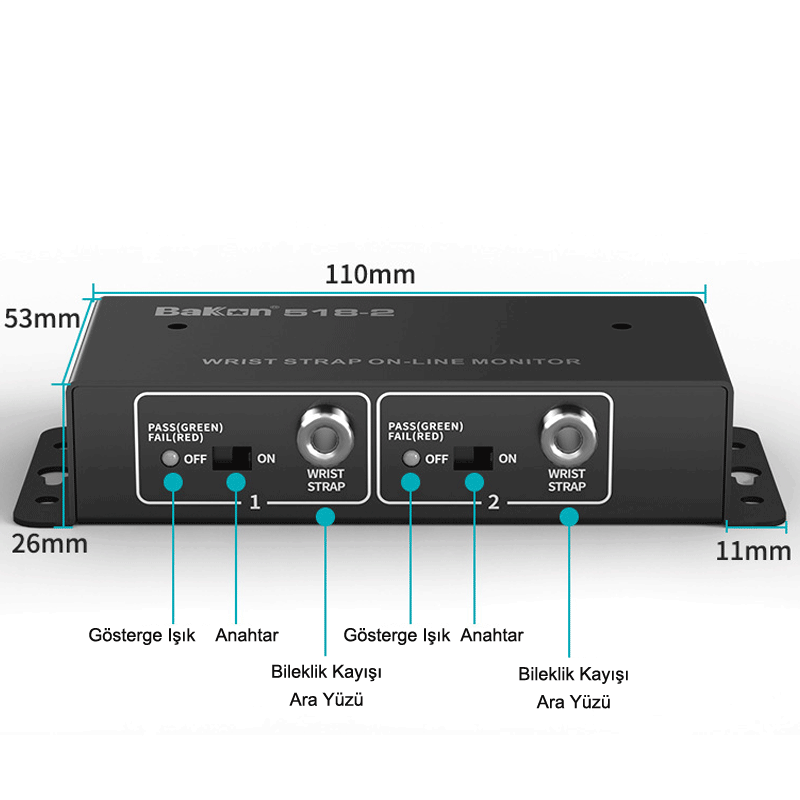

| Boyutlar | 110 × 60 × 29 mm |
| Ağırlık | 110 g — güç adaptörü hariç |
| Normal durum göstergesi | Yeşil ışık |
| Hata uyarısı | Kırmızı ışık ve sesli alarm |
| Hassasiyet ayarı | Her kanal için bağımsız ince ayar |
| Ürün kodu | 12.02.05.40 |

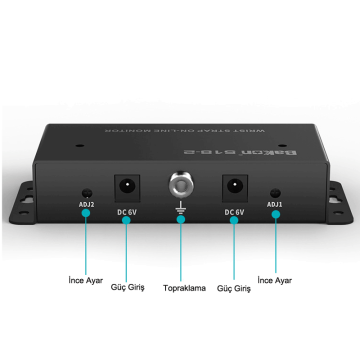

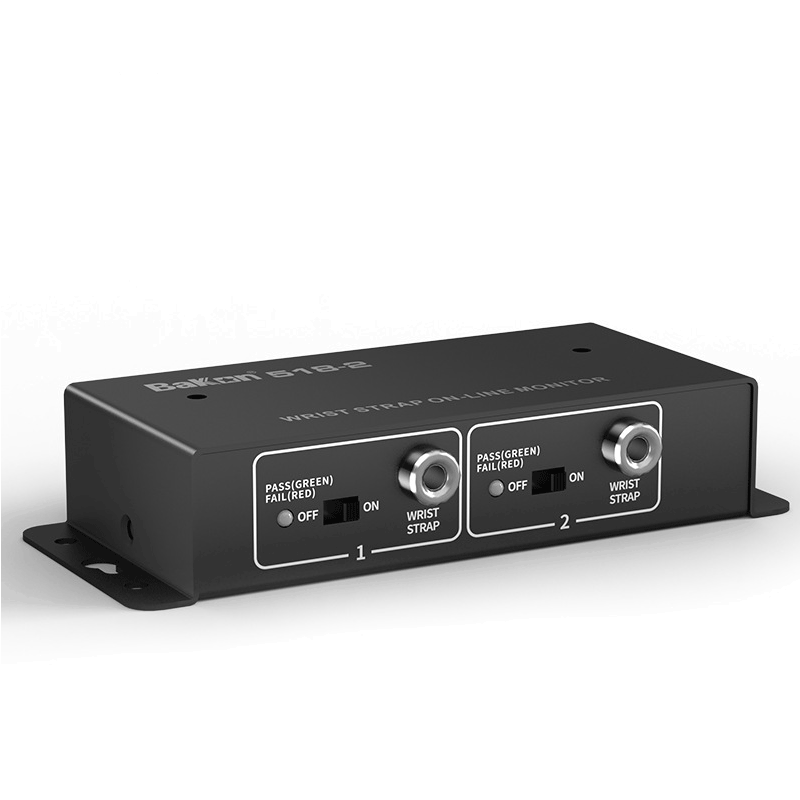

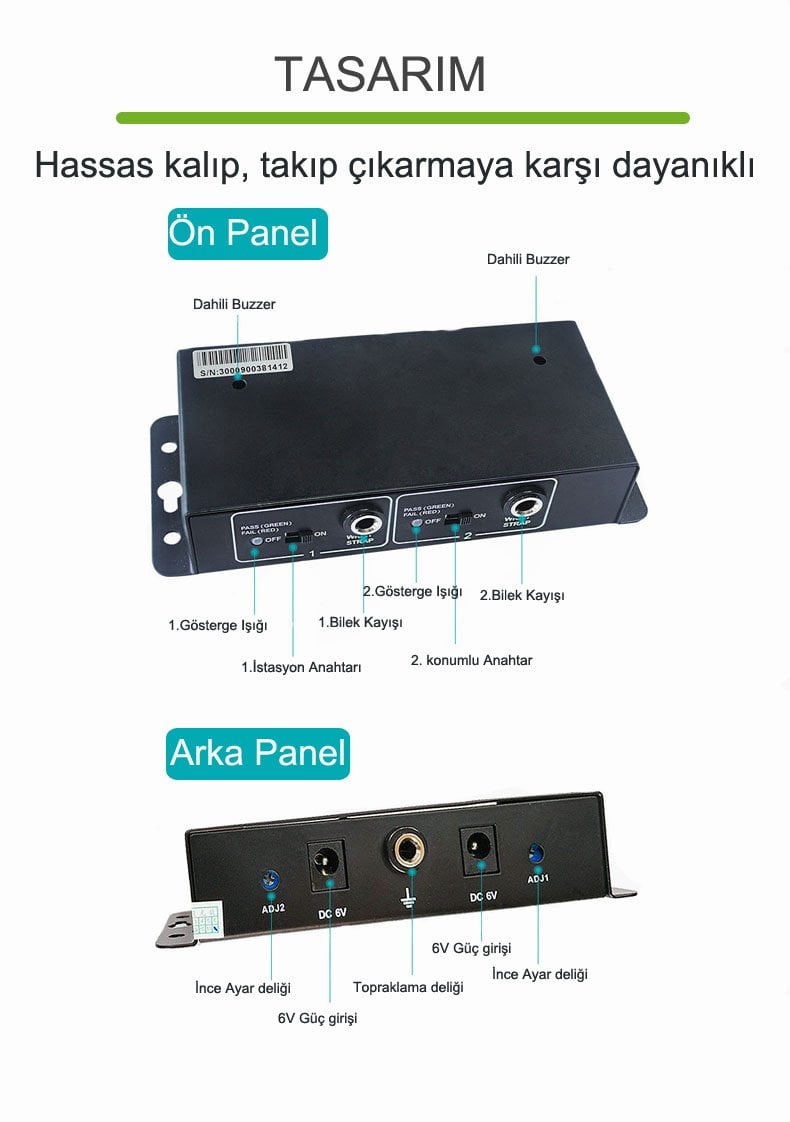

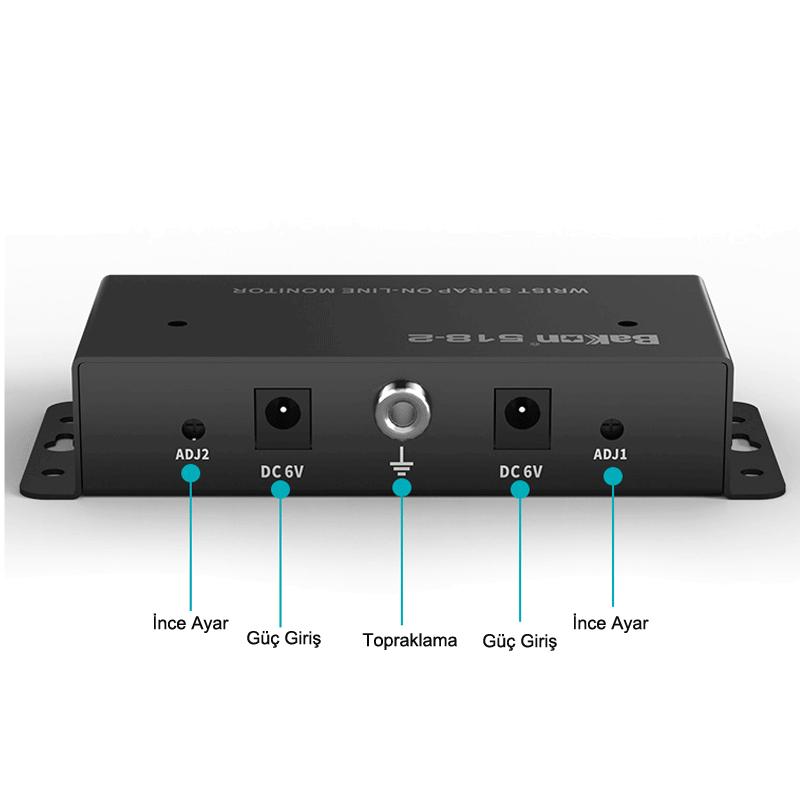

Bağlantı Noktaları ve Kontroller
- Birinci kullanıcı için bileklik bağlantı girişi
- İkinci kullanıcı için bileklik bağlantı girişi
- Her kanal için bağımsız açma-kapama anahtarı
- Her kanal için yeşil ve kırmızı durum göstergesi
- Her kanal için bağımsız hassasiyet ayarı
- 6V DC güç adaptörü bağlantısı
- Merkezi topraklama bağlantı noktası
Kurulum ve Kullanım
- Cihazı düz, kuru ve ESD çalışma alanına uygun bir yüzeye yerleştirin.
- Cihazın topraklama bağlantısını güvenilir bir ESD topraklama noktasına bağlayın.
- 6V DC güç adaptörünü cihazın uygun güç girişine bağlayın.
- Kullanıcıların fişli antistatik bilekliklerini birinci ve ikinci bileklik girişlerine takın.
- Kullanılacak kanalların ön paneldeki açma-kapama anahtarlarını açık konuma getirin.
- Kullanıcı bileklikleri doğru biçimde taktığında yeşil göstergenin yandığını kontrol edin.
- Yeşil gösterge oluşmuyorsa ilgili kanalın hassasiyet ayarını küçük adımlarla düzenleyin.

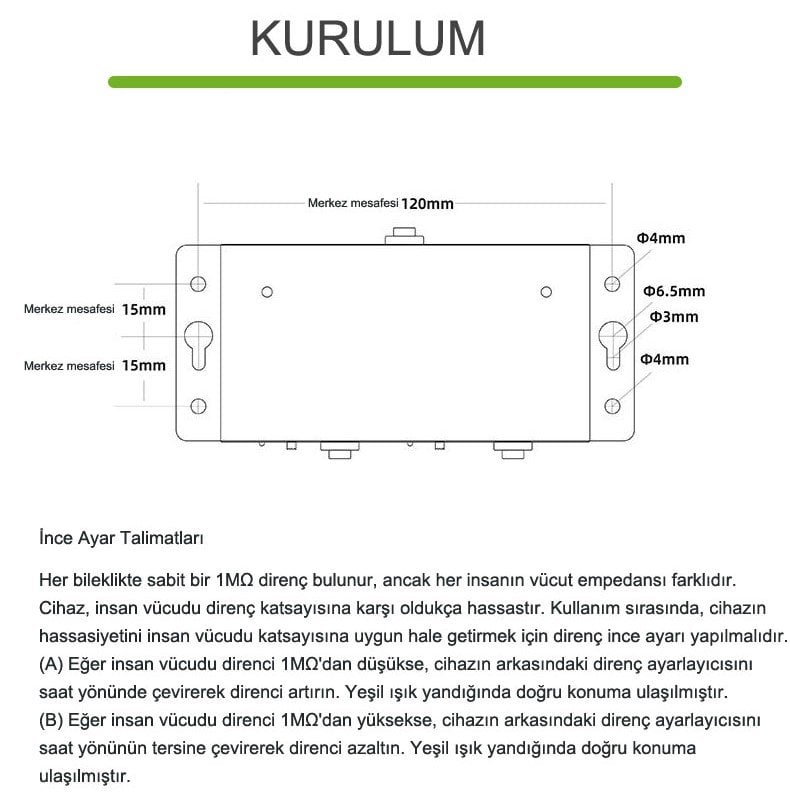

Hassasiyet Ayarı
Antistatik bilekliklerde genellikle sabit 1 MΩ güvenlik direnci bulunur. Bununla birlikte her kullanıcının vücut direnci farklı olabileceğinden cihazın hassasiyetinin kullanıcıya göre ayarlanması gerekebilir.
Vücut direnci 1 MΩ değerinden düşükse
İlgili kanalın ince ayar düğmesini saat yönünde küçük adımlarla çevirin. Yeşil gösterge yandığında uygun ayar noktasına ulaşılmıştır.
Vücut direnci 1 MΩ değerinden yüksekse
İlgili kanalın ince ayar düğmesini saat yönünün tersine küçük adımlarla çevirin. Yeşil gösterge yandığında uygun ayar noktası belirlenmiş olur.
Kullanım Alanları
- Elektronik üretim ve montaj hatları
- ESD korumalı çalışma istasyonları
- Hassas elektronik komponent üretimi
- Teknik servis ve elektronik onarım merkezleri
- Kalite kontrol ve test laboratuvarları
- Ar-Ge ve prototip geliştirme laboratuvarları
- Yarı iletken, PCB ve hassas cihaz üretim alanları
Kutu İçeriği
- 1 adet Bakon BK518-2 ana ünite
- 1 adet 6V DC güç adaptörü
- 1 adet topraklama bağlantı kablosu
Ürün, Kurulum ve Teknik Destek
Bileklik uyumluluğu, topraklama bağlantısı, hassasiyet ayarı veya ürün kullanımıyla ilgili bilgi almak için DK Teknoloji teknik destek ekibine ulaşabilirsiniz.
*Destek hattı mesai saatleri içerisinde canlı, mesai saatleri dışında ise sesli yanıt sistemi ile çalışmaktadır.
