Bakon GD200-10L Akıllı Elektrikli Tornavida – Sayım Özellikli Fırçasız
Bakon GD200-10L akıllı elektrikli tornavida; 0,2–1,0 Nm tork, 200–1200 dev/dk hız, vida sayımı, görev zinciri, hata önleme ve açı kontrolü sunar. Fırçasız motoru ve ergonomik antrasit gövdesiyle hassas ve tekrarlı endüstriyel montaj uygulamaları için geliştirilmiştir.
Stok Kodu
12.12.12.10
Barkod Kodu
8681065199803
BAKON · AKILLI ELEKTRİKLİ TORNAVİDA
GD200-10L Akıllı Elektrikli Tornavida – Sayım Özellikli Fırçasız
Bakon GD200-10L, tekrarlanan vidalama operasyonlarında tork kontrolünü, vida sayımını ve proses doğrulamasını aynı sistemde birleştiren profesyonel bir akıllı elektrikli tornavida çözümüdür. Bu akıllı elektrikli tornavida, 0,20-0,98 Nm tork aralığı ve 200-1200 dev/dk ayarlanabilir hızıyla hassas ve kontrollü montaj uygulamalarına odaklanır.
0,20-0,98 Nm Tork 200-1200 dev/dk Akıllı Elektrikli Tornavida Fırçasız Motor

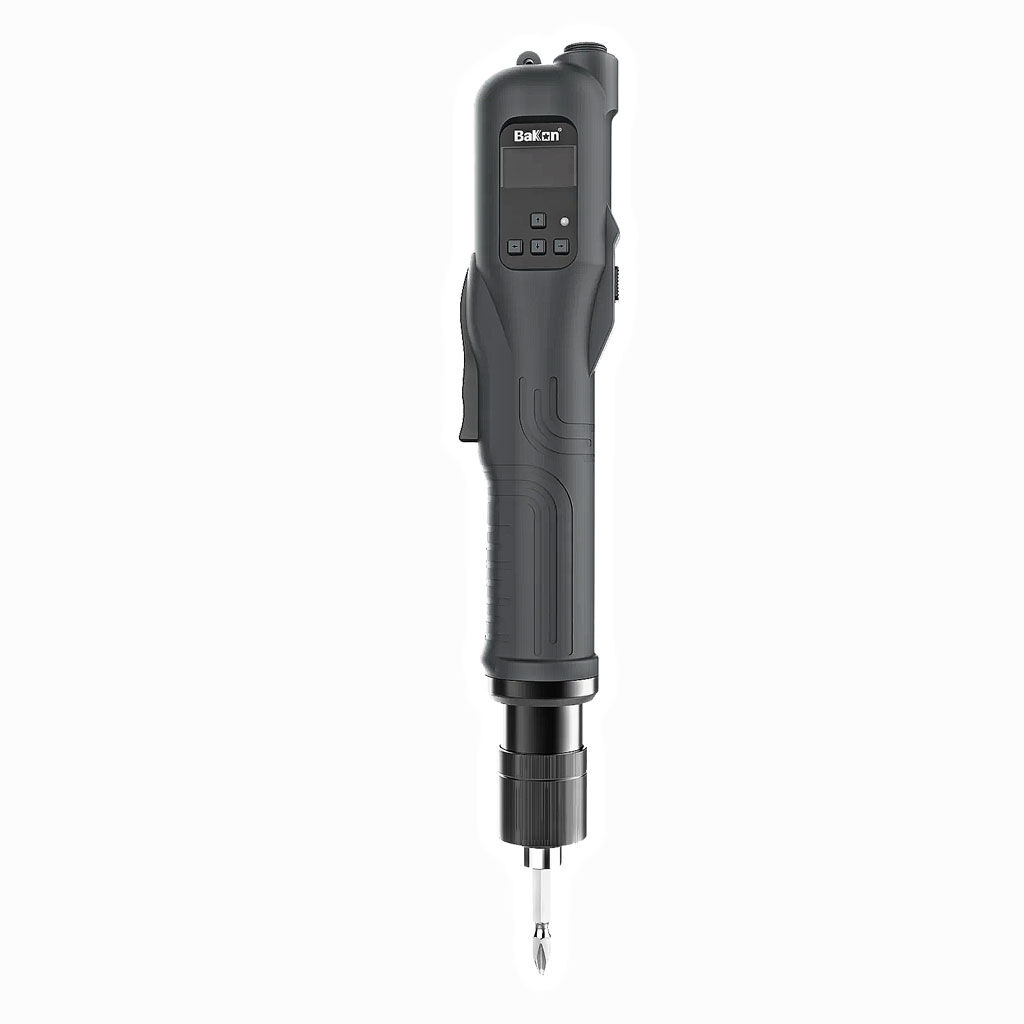

GD200-10L akıllı elektrikli tornavida gövde rengi antrasittir. Aşağıdaki turkuaz gövdeli tanıtım görselleri, ürünün fonksiyonlarını açıklamak amacıyla kullanılan üretici görselleridir.
GD200 Akıllı Elektrikli Tornavida Tanıtım Videosu
Akıllı Elektrikli Tornavida ile Kontrollü Vidalama
Standart elektrikli tornavidalar yalnızca sıkma işlemini gerçekleştirirken GD200-10L akıllı elektrikli tornavida, iş adımlarının doğru sırayla tamamlanmasına yardımcı olan sayım ve hata önleme fonksiyonları sunar. Belirlenen vida adedi tamamlanmadığında veya proses normal akışın dışına çıktığında operatörün durumu fark etmesini kolaylaştırır.
Bu akıllı elektrikli tornavida, gerçek zamanlı sıkma doğrulaması ve açı takibine yardımcı olan dahili jiroskop yapısıyla eksik vida, hatalı işlem sırası ve uygun olmayan çalışma açısı gibi risklerin azaltılmasını destekler. Böylece seri montaj hatlarında daha tutarlı sonuçlar ve daha güçlü proses disiplini elde edilir.
GD200 akıllı elektrikli tornavida; her vidanın sayıldığı görev zinciri, hata önleme, açı ayarı ve anormal işlem algılama özellikleriyle kontrollü vidalamayı destekler.
Akıllı Elektrikli Tornavida ile Sayım
Bu akıllı elektrikli tornavida, programlanan vida adedini ve işlem sırasını takip ederek operatörün montaj görevini eksiksiz tamamlamasına yardımcı olur.
Hata Önleyen Akıllı Elektrikli Tornavida
Bu akıllı elektrikli tornavida, eksik sıkma ve anormal işlem durumlarını izlemeye yardımcı olarak kalite kontrol sürecini operatör seviyesinde destekler.
Jiroskoplu Akıllı Elektrikli Tornavida
Bu akıllı elektrikli tornavida, vidalama açısının izlenmesine yardımcı olur ve uygun olmayan çalışma açılarında hata riskinin azaltılmasını destekler.
Fırçasız Akıllı Elektrikli Tornavida
Fırçasız motorlu akıllı elektrikli tornavida, düşük bakım ihtiyacı ve yoğun üretim ortamlarında dengeli performans için geliştirilmiştir.
Hassas Duruşlu Akıllı Elektrikli Tornavida
Bu akıllı elektrikli tornavida, sıkma işlemi sonunda hızlı duruş sağlayarak darbe etkisinin ve mekanik zorlanmanın azaltılmasına yardımcı olur.

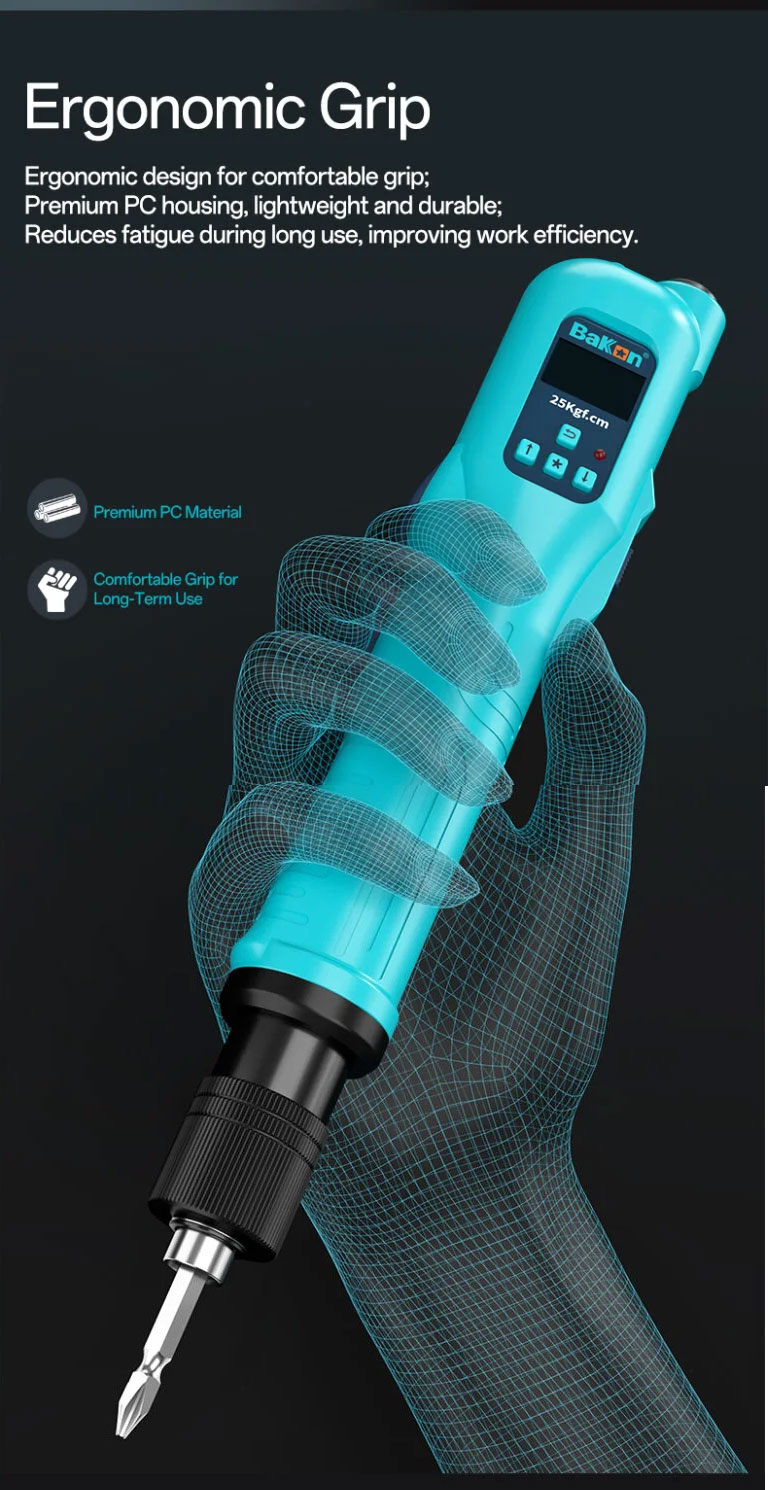

Ergonomik Akıllı Elektrikli Tornavida
Ergonomik akıllı elektrikli tornavida, uzun vardiyalarda rahat kavrama sağlamak ve operatör yorgunluğunu azaltmak üzere tasarlanmıştır.
GD200 Akıllı Elektrikli Tornavida Ayarları ve Paket İçeriği
Bu akıllı elektrikli tornavida, seri montaj süreçlerinin izlenmesi ve farklı vidalama görevlerinin yönetilmesi için programlanabilir ayarlar sunar.
Akıllı proses fonksiyonları
Bu akıllı elektrikli tornavida, en fazla 5 görev ve her görev için 0-99 vida tanımlamayı destekler. Alt tur sınırı 0-90, üst tur sınırı 0-99 ve yumuşak başlangıç 0-10 tur arasında ayarlanabilir.
Bu akıllı elektrikli tornavida üzerindeki öğrenme modu, 10 sıkma işleminin verilerini değerlendirerek parametre oluşturur. Gerçek zamanlı açı göstergesi, sesli-görsel hata uyarıları, görevler arası otomatik geçiş ve varsayılan “000” şifre ayarı bulunur; “000” şifresiz kullanım anlamına gelir.

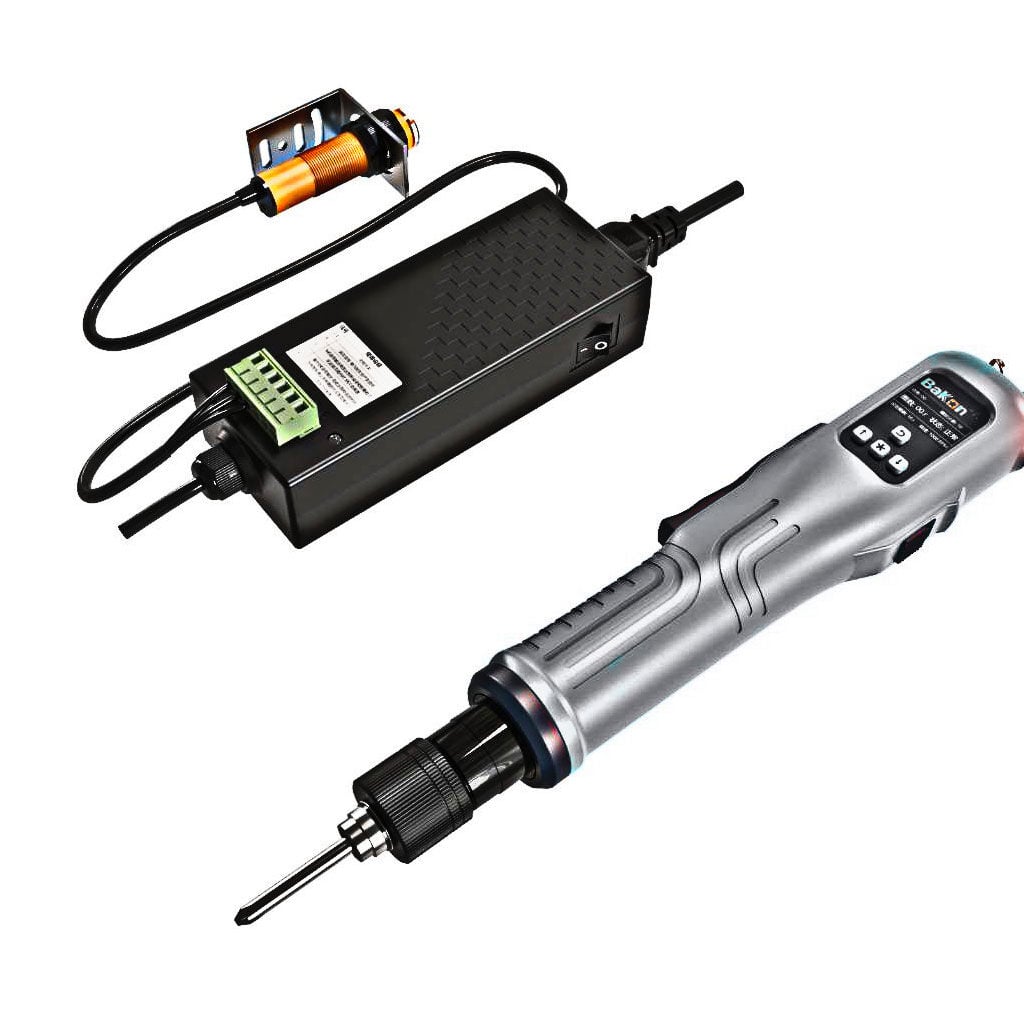

Standart paket içeriği
Bu akıllı elektrikli tornavida aşağıdaki standart bileşenlerle birlikte sunulur:
- 1 adet GD200 akıllı elektrikli tornavida
- 1 adet 6 damarlı akıllı elektrikli tornavida bağlantı kablosu

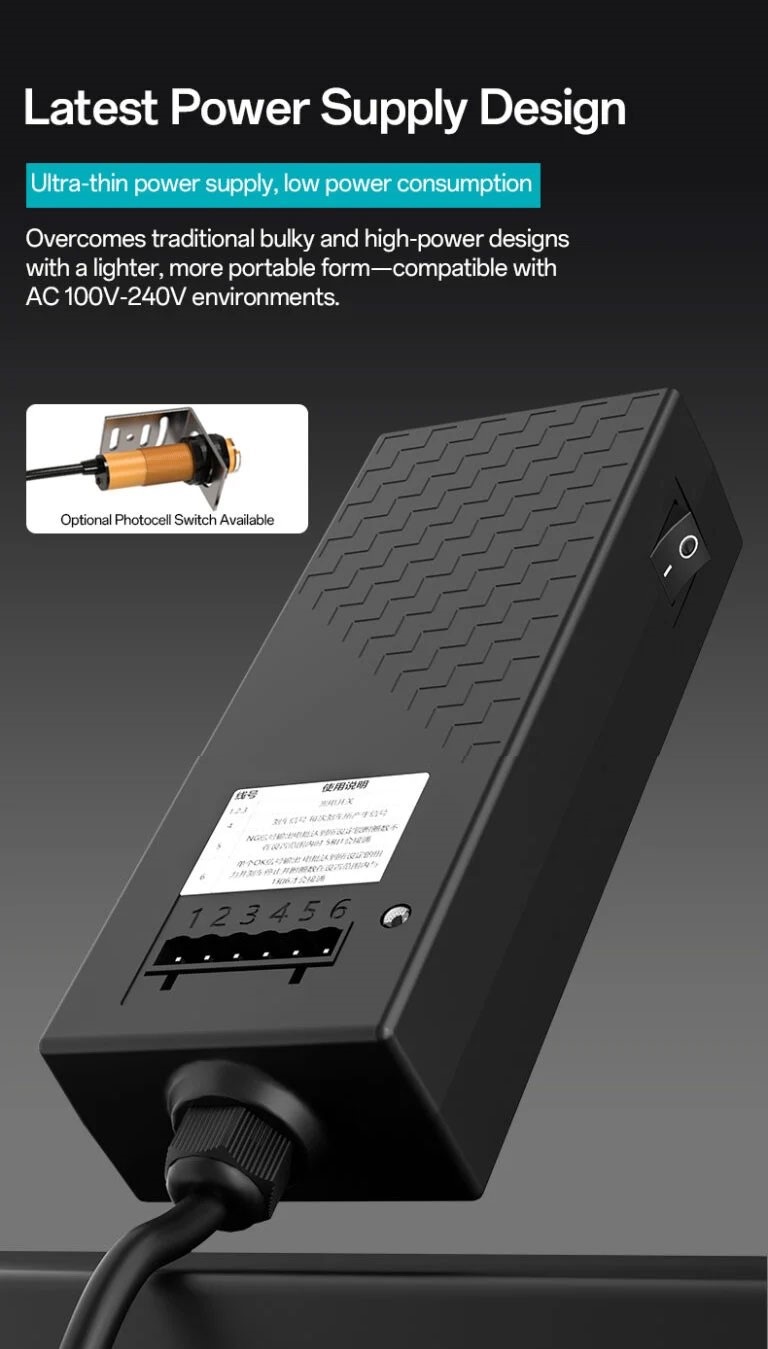

- 1 adet akıllı elektrikli tornavida güç kaynağı ve güç kablosu
- 1 adet akıllı elektrikli tornavida ucu
- PMM18-C501PA fotoelektrik sensör, akıllı elektrikli tornavida uygulamaları için isteğe bağlıdır
Kullanım ve bakım notu: Üretici, akıllı elektrikli tornavida için günlük en fazla 8 saatlik optimum kullanım ile 1000 çalışma saati veya yaklaşık 6 ay sonrasında temizlik, yağlama ve teknik kontrol önerir. Tork halkasındaki değerler referanstır; hassas tork gereken uygulamalar uygun bir tork ölçüm cihazıyla doğrulanmalıdır.
Uygun akıllı elektrikli tornavida modeli seçilirken hedef torkla birlikte kullanılacak uç ölçüsü ve üretim prosesi de değerlendirilmelidir.
GD200-10L Akıllı Elektrikli Tornavida Teknik Özellikleri
GD200-10L akıllı elektrikli tornavida, üretici kılavuzunda belirtilen teknik değerlerle aşağıda ayrıntılı olarak sunulmuştur.
| Marka / Model | Bakon GD200-10L akıllı elektrikli tornavida |
| Ürün tipi | Akıllı elektrikli tornavida; sayım özellikli ve fırçasız |
| Giriş gerilimi | DC 30 V akıllı elektrikli tornavida beslemesi |
| Tork aralığı | 3-10 kgf·cm / 2,6-8,6 lbf·in / 0,20-0,98 Nm |
| Devir aralığı | 200-1200 dev/dk |
| Tork hassasiyeti / ayarı | ±%5 / kademesiz |
| Çalıştırma yöntemi | Manuel basmalı akıllı elektrikli tornavida tetiği |
| Net ağırlık / boşta akım | Yaklaşık 1,2 kg / 0,3 A |
| Uyumlu uç | Ø5 mm ve Ø6,35 mm |
| Güç kaynağı | 90 W; AC 100-240 V giriş, DC 30 V / 3 A çıkış |
| Motor tipi | Akıllı elektrikli tornavida için fırçasız motor |
| Temel proses fonksiyonları | Akıllı elektrikli tornavida ile vida sayımı, görev zinciri, hata önleme, sıkma doğrulaması ve açı izleme |
GD200-10L Akıllı Elektrikli Tornavida Nerelerde Kullanılır?

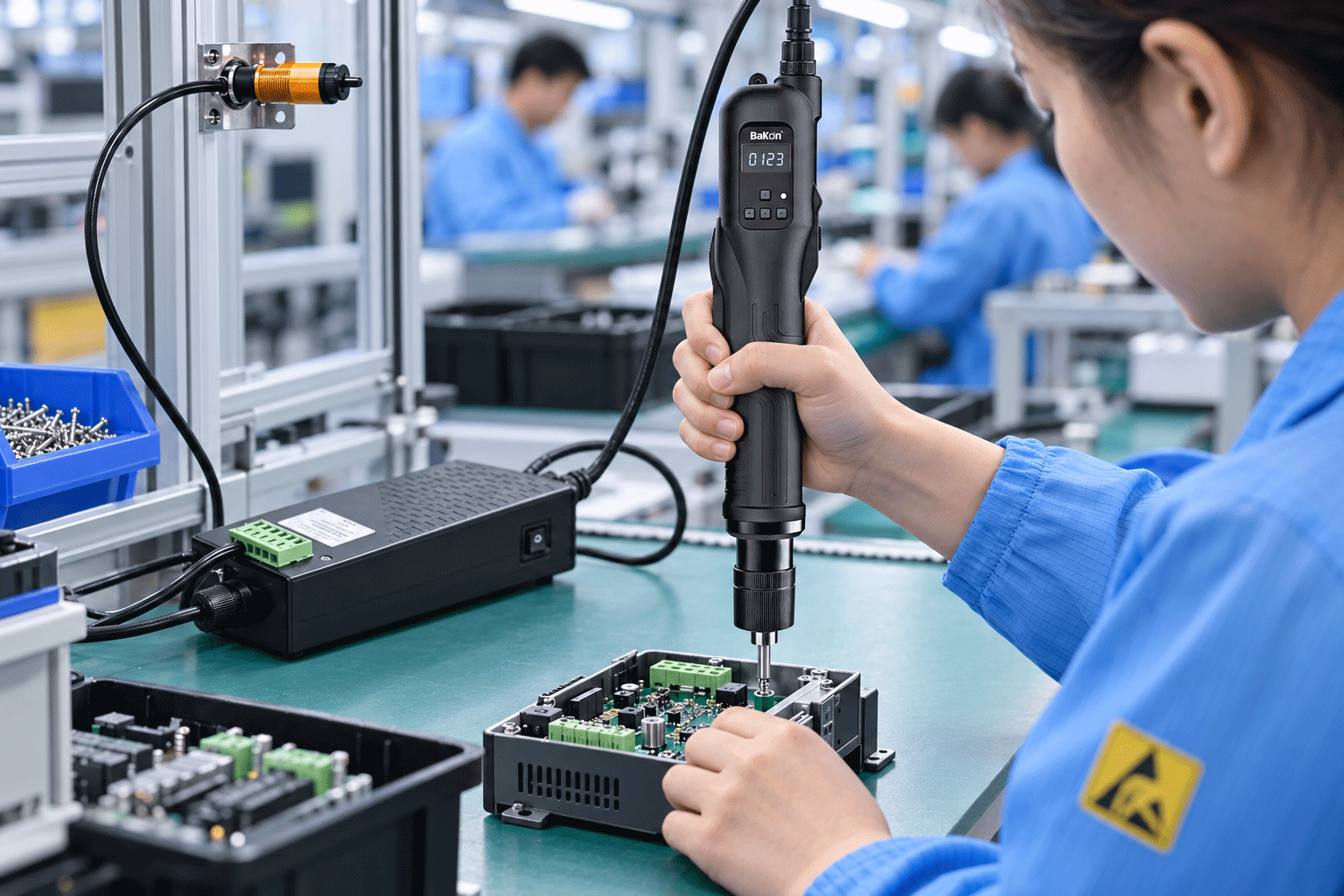

GD200-10L akıllı elektrikli tornavida; hassas tork gerektiren elektronik montaj, küçük mekanik parça üretimi, plastik gövde birleştirme, modül montajı ve tekrarlanan üretim operasyonlarında kullanılmak üzere tasarlanmıştır.
Bu akıllı elektrikli tornavida, 0,20-0,98 Nm çalışma aralığı sayesinde düşük ve orta-düşük tork gerektiren uygulamalara odaklanır. Vida, bağlantı malzemesi ve hedef torka göre uygun modelin belirlenmesi tavsiye edilir.
GD200 Akıllı Elektrikli Tornavida Model Karşılaştırması
Uygun akıllı elektrikli tornavida modeli, uygulamanın hedef tork değerine göre aşağıdaki tablodan karşılaştırılabilir.
| Model | Tork (kgf·cm) | Tork (Nm) | Devir |
|---|---|---|---|
| GD200-10L akıllı elektrikli tornavida | 3-10 | 0,20-0,98 | 200-1200 dev/dk |
| GD200-15L akıllı elektrikli tornavida | 4-15 | 0,39-1,47 | 200-1200 dev/dk |
| GD200-20L akıllı elektrikli tornavida | 4-20 | 0,39-1,96 | 200-1200 dev/dk |
| GD200-25L akıllı elektrikli tornavida | 5-25 | 0,49-2,45 | 200-1200 dev/dk |
Ürün Seçimi ve Teknik Destek
GD200-10L akıllı elektrikli tornavida seçimi; kullanılacak vida tipi ve çapı, 0,20-0,98 Nm çalışma aralığı, hedef tork değeri, üretim hızı ve çalışma koşullarına göre yapılmalıdır. Doğru akıllı elektrikli tornavida seçimi için DK Teknoloji teknik destek ekibinden yardım alabilirsiniz. Bu akıllı elektrikli tornavida, BAKON Türkiye resmî distribütörü DK Teknoloji güvencesiyle sunulmaktadır.
