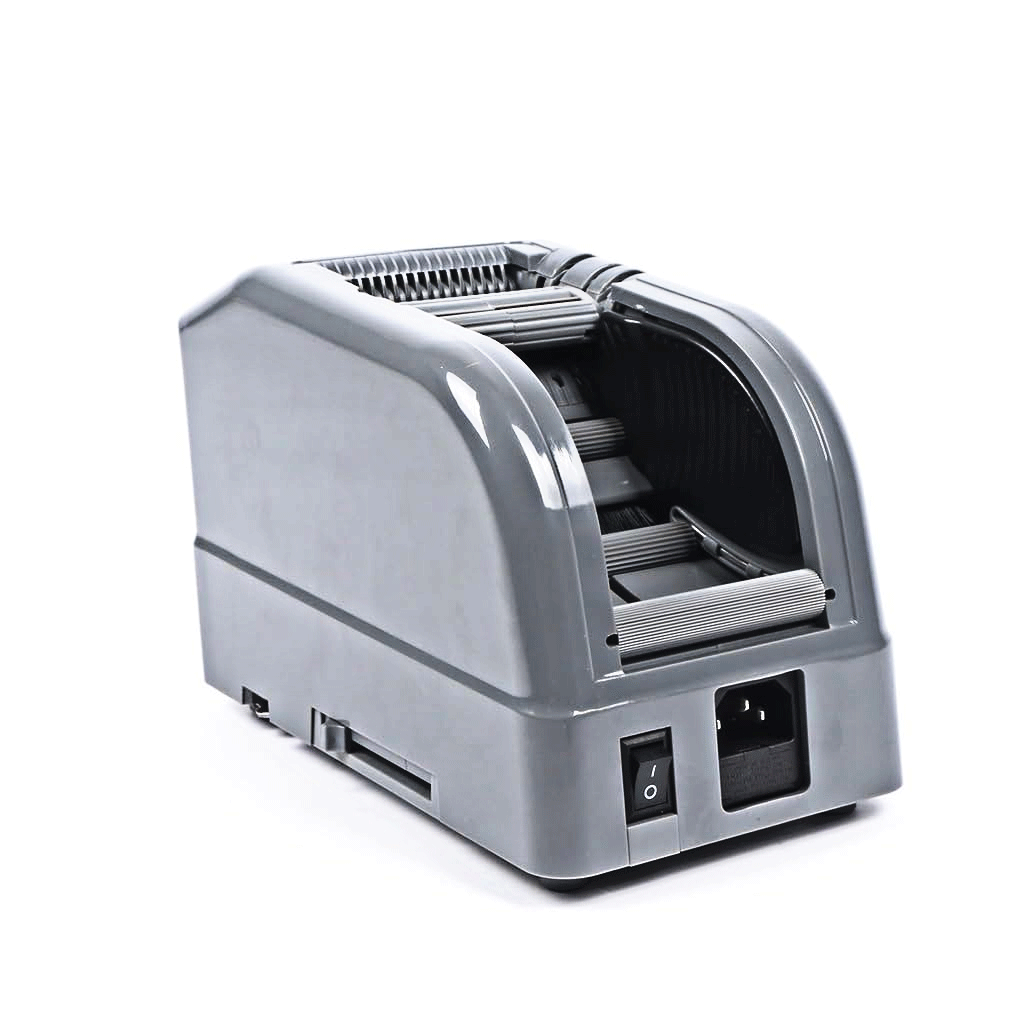

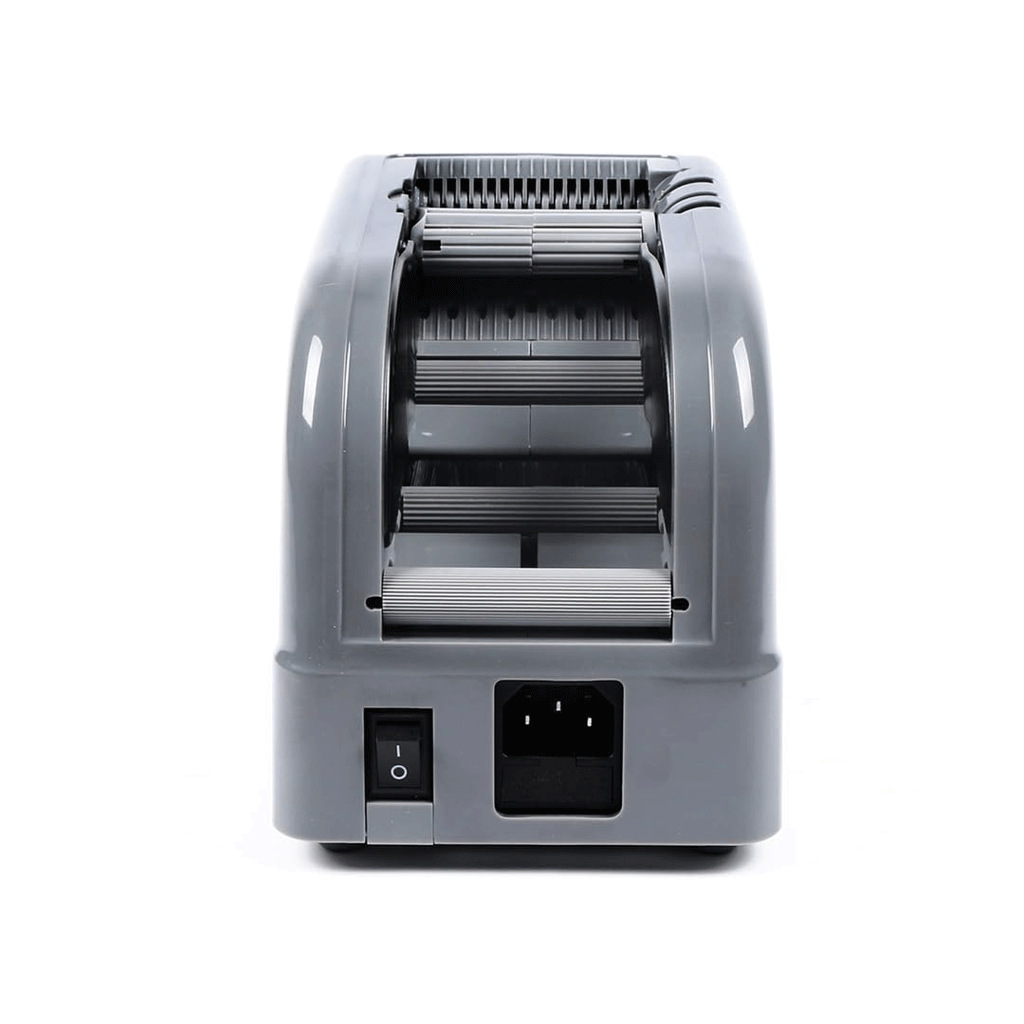

Bakon ZCUT-9 Otomatik Bant Kesme Makinesi
Bakon ZCUT-9 otomatik bant kesme makinesi, 6–60 mm genişliğindeki uygun bantları 5–999 mm arasında ayarlanabilir uzunluklarda otomatik olarak besleyip keser. Yaklaşık 200 mm/sn besleme hızı, 6 farklı kesim uzunluğu ön ayarı, 3 haneli LED gösterge ve separatör ile aynı anda iki bant kullanabilme özelliği sayesinde seri üretim ve montaj uygulamalarında hızlı ve tekrarlanabilir bant hazırlama sağlar.
Stok Kodu
12.29.00.09
Barkod Kodu
8681065199797
BAKON AUTOMATION SERIES
Bakon ZCUT-9 Otomatik Bant Kesme Makinesi
Bakon ZCUT-9 Otomatik Bant Kesme Makinesi, bant ve fiziksel özellikleri uygun şerit malzemelerin belirlenen uzunluklarda hızlı ve düzenli biçimde hazırlanması için geliştirilmiş profesyonel masaüstü bant kesme çözümüdür. 5–999 mm kesim uzunluğu, 6–60 mm bant genişliği, yaklaşık 200 mm/sn besleme hızı ve farklı çalışma modları sayesinde üretim, montaj, kablo işleme ve paketleme proseslerinde operatörün tekrarlayan bant hazırlama işlemlerini azaltmaya yardımcı olur.
Teklif Al5–999 mmKesim Uzunluğu
6–60 mmBant Genişliği
~200 mm/snBesleme Hızı
300 mmMaks. Rulo Çapı
25 WGüç Tüketimi
Seri Bant Hazırlama İçin Esnek Masaüstü Otomasyon
Tekrarlayan bant kesme işlemlerinde Bakon ZCUT-9 Otomatik Bant Kesme Makinesi, operatörün her parçada manuel ölçüm yapma ve makasla kesme ihtiyacını azaltır. Ayarlanan uzunluk dijital gösterge üzerinden takip edilebilir ve üretim akışına uygun çalışma modu seçilebilir.
Geniş bant ve kesim aralığı sayesinde Bakon ZCUT-9 Otomatik Bant Kesme Makinesi, elektronik montajdan kablo işlemeye ve paketlemeye kadar farklı üretim istasyonlarında kompakt bir otomasyon çözümü olarak kullanılabilir.
Bakon ZCUT-9 Otomatik Bant Kesme Makinesi Öne Çıkan Özellikleri
ZCUT-9: 5–999 mm Kesim Aralığı
Bakon ZCUT-9 Otomatik Bant Kesme Makinesi, 5 mm ile 999 mm arasında ayarlanabilir kesim uzunluğu sunar.
ZCUT-9: 6–60 mm Bant Genişliği
Bakon ZCUT-9 Otomatik Bant Kesme Makinesi, 6–60 mm genişliğindeki uygun bant ve şerit malzemelerle çalışabilir.
ZCUT-9: Yaklaşık 200 mm/sn Besleme
ZCUT-9, üretici teknik verisine göre kraft bant referansıyla yaklaşık 200 mm/sn besleme hızı sunar.
ZCUT-9: 300 mm Rulo Kapasitesi
Bakon ZCUT-9 Otomatik Bant Kesme Makinesi, üretici teknik verilerine göre 300 mm'ye kadar rulo dış çapını destekler.
ZCUT-9 Dar Bant Aparatları
ZCUT-9 ile 15 mm'den dar bantlarda separatör; 10 mm'den dar tek bantlarda separatör ile birlikte bant kılavuz plakası kullanılabilir.
ZCUT-9 Antistatik ABS Gövde
Bakon ZCUT-9 Otomatik Bant Kesme Makinesi, antistatik ABS gövde ve kompakt masaüstü yapısıyla endüstriyel çalışma istasyonlarına uyum sağlar.
Bakon ZCUT-9 Otomatik Bant Kesme Makinesi Çalışma Modları
ZCUT-9 Manual Mode
ZCUT-9 Manual Mode'da kullanıcının START komutuyla ayarlanan uzunlukta bant besleme ve kesme çevrimini kontrol etmesine olanak sağlar.
ZCUT-9 Auto Mode
ZCUT-9 Auto Mode'da ilk kesim START tuşuyla başlatılır. Hazırlanan bant alındığında bir sonraki parça otomatik olarak beslenir ve kesilir.
ZCUT-9 P-Mode
Bakon ZCUT-9 Otomatik Bant Kesme Makinesi P-Mode ile seçilen uzunlukta belirli sayıda bant parçasının hazırlanmasını sağlar. Maksimum 999 adet ayarlanabilir ve P-Mode, Manual veya Auto çalışma ile birlikte kullanılabilir.
ZCUT-9 L-Mode
ZCUT-9 L-Mode ile seçilen uzunlukta belirlenen adet kadar bant parçasını sürekli kesim çevriminde hazırlar. Maksimum 999 adet ayarlanabilir; sayaç sıfıra ulaştığında makine durur.
Bakon ZCUT-9 Otomatik Bant Kesme Makinesi ile Çift Bant Kullanımı
İki bant rulosu aynı anda kullanılmak istendiğinde separatör kullanılır. İki rulo kullanımında bantların aynı uzunlukta ve aynı anda beslenmesi gerekir. Bakon ZCUT-9 Otomatik Bant Kesme Makinesi ile çift bant kullanımında bantların fiziksel yapısı, doğru yerleşimi ve merkezlenmesi çalışma öncesinde kontrol edilmelidir.
Bakon ZCUT-9 Otomatik Bant Kesme Makinesi Kullanım Alanları
ZCUT-9 ile Elektronik Üretim
Bakon ZCUT-9 Otomatik Bant Kesme Makinesi, maskeleme, izolasyon, sabitleme ve genel bant hazırlama işlemlerinde kullanılabilir.
ZCUT-9 ile Kablo İşleme
ZCUT-9, izolasyon, sabitleme ve gruplama amaçlı uygun bantların belirlenen uzunluklarda hazırlanmasını kolaylaştırır.
ZCUT-9 ile Montaj Hatları
Bakon ZCUT-9 Otomatik Bant Kesme Makinesi, tekrarlanan bant parçalarının düzenli biçimde hazırlanmasına yardımcı olur.
ZCUT-9 ile Paketleme
ZCUT-9, ambalaj, ürün sabitleme ve paketleme proseslerinde ihtiyaç duyulan bant parçalarının seri olarak hazırlanmasını destekler.
ZCUT-9, kısa ve uzun bant parçalarının hazırlanması, dar bant uygulamaları, adet kontrollü çalışma ve seri bant besleme ihtiyaçlarında kullanılabilen profesyonel bir masaüstü çözümdür. ZCUT-9 için doğru bant seçimi, doğru aparat kullanımı ve gerçek numune testi özellikle özel teknik bantlarda önemlidir.
Bakon ZCUT-9 Otomatik Bant Kesme Makinesi Teknik Özellikleri
| Özellik | Değer |
|---|---|
| Marka / Model | BAKON / ZCUT-9 |
| Ürün Tipi | ZCUT-9 Otomatik Bant Kesme Makinesi |
| Kesim Uzunluğu | 5–999 mm |
| Uygun Bant Genişliği | 6–60 mm |
| Gösterge | ZCUT-9 3 haneli LED gösterge |
| Besleme Hızı | 200 mm/sn (üretici değeri, kraft bant referansıyla) |
| Maksimum Rulo Dış Çapı | 300 mm |
| Çalışma Modları | Manual / Auto / P-Mode / L-Mode |
| Uzunluk Ön Ayarları | A, b, C, d, E ve F olmak üzere 6 farklı uzunluk |
| P-Mode | Adet kontrollü çalışma; maksimum 999 parça; Manual veya Auto ile birlikte kullanılabilir |
| L-Mode | Sürekli kesim çevrimi; maksimum 999 parça |
| Dar Bant Kullanımı | 15 mm altı separatör; 10 mm altı tek bantta separatör + kılavuz plaka |
| Çift Bant Kullanımı | İki rulo kullanımında separatör; iki bant aynı uzunlukta ve aynı anda beslenir |
| Gövde Malzemesi | Antistatik ABS |
| Güç Tüketimi | 25 W |
| Besleme Gerilimi | 100 V / 120 V / 220–240 V (ürün versiyonuna göre) |
| Giriş Gerilimi Toleransı | ±%5 |
| Ağırlık | 2,5 kg |
| Boyutlar | 116 (W) × 140 (H) × 213 (D) mm |
ZCUT-9 teknik kapasitesi açısından Bakon ZCUT-9 Otomatik Bant Kesme Makinesi, geniş bant ve kesim aralığını yüksek rulo kapasitesi, farklı çalışma modları ve 25 W güç tüketimiyle bir araya getirir.
Bakon ZCUT-9 Otomatik Bant Kesme Makinesi İçin Bant ve Malzeme Uygunluğu
ZCUT-9 üretici kullanım kılavuzu, çeşitli bant ve fiziksel özellikleri uygun şerit malzemelerin kullanılabileceğini belirtmektedir. Bakon ZCUT-9 Otomatik Bant Kesme Makinesi için kesim performansı; malzeme kalınlığı, sertliği, esnekliği, taşıyıcı yapısı, yapışkan özellikleri ve sensör tarafından algılanabilirliğine bağlı olarak değişebilir.
ZCUT-9 ile özel, çok ince, çok esnek veya yüksek yapışkanlı malzemelerde seri kullanıma geçmeden önce gerçek numune ile uygulama testi yapılması önerilir.
Bakon ZCUT-9 Otomatik Bant Kesme Makinesi Hakkında Sık Sorulan Sorular
Bakon ZCUT-9 Otomatik Bant Kesme Makinesi hangi bant genişlikleriyle çalışır?
ZCUT-9, üretici teknik özelliklerine göre 6–60 mm genişliğindeki uygun bant ve şerit malzemelerle kullanılabilir.
ZCUT-9 kesim uzunluğu nedir?
ZCUT-9 için kesim uzunluğu 5–999 mm arasında ayarlanabilir. Gerçek kesim uzunluğu bant tipi ve fiziksel koşullara bağlı olarak ayarlanan değerden farklı olabilir.
ZCUT-9 9 mm gibi dar bantlarla çalışabilir mi?
Evet. ZCUT-9 için üretici kılavuzunda 15 mm'den dar bantlarda separatör, 10 mm'den dar tek bantlarda ise separatörle birlikte bant kılavuz plakası kullanımı tarif edilmektedir.
ZCUT-9 iki bantla çalışabilir mi?
Evet. ZCUT-9 üzerinde iki rulo bant aynı anda kullanılmak istendiğinde separatör kullanılır. İki bant aynı uzunlukta ve aynı anda beslenmelidir.
ZCUT-9 P-Mode ne işe yarar?
ZCUT-9 P-Mode, seçilen uzunlukta belirli sayıda bant parçasının hazırlanmasını sağlayan adet kontrollü çalışma modudur. Maksimum 999 parça ayarlanabilir ve Manual veya Auto çalışma ile birlikte kullanılabilir.
ZCUT-9 L-Mode ne işe yarar?
ZCUT-9 L-Mode, seçilen uzunlukta belirlenen adet kadar parçayı sürekli kesim çevriminde hazırlar. Maksimum adet 999'dur ve sayaç sıfıra ulaştığında makine durur.
ZCUT-9 güç tüketimi nedir?
Üretici kullanım kılavuzuna göre ZCUT-9 25 W güç tüketimine sahiptir.
ZCUT-9 İçin Teknik Destek ve Teklif
ZCUT-9 için bant genişliği, kesim uzunluğu ve uygulamanızda kullanılacak malzemenin uygunluğu hakkında bilgi almak üzere DK Teknoloji ile iletişime geçebilirsiniz.
Teklif Talep Et Teknik DestekZCUT-9 teknik özellikleri ürün versiyonuna ve kullanılan bant malzemesine bağlı olarak uygulamada farklılık gösterebilir. ZCUT-9 ile özel malzemelerde seri kullanım öncesinde gerçek numune ile uygunluk testi önerilir.
