GBX-2L Fırçasız Elektrikli Tornavida
GBX-2L Fırçasız Elektrikli Tornavida

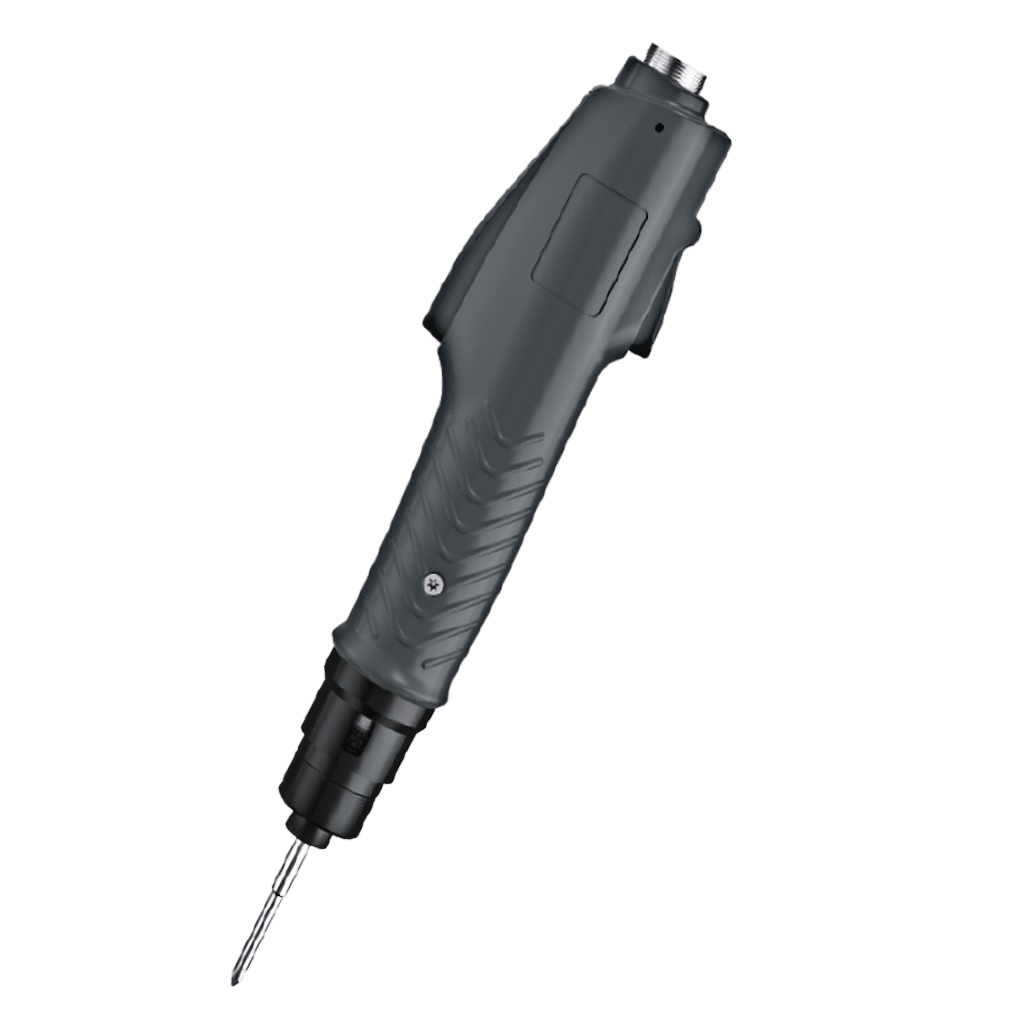

GBX-2L Fırçasız Elektrikli Tornavida; mobil cihazlar, dijital ekipmanlar ve hassas elektronik ürün montajlarında düşük torkla kontrollü vidalama işlemleri için geliştirilmiştir. 0,02–0,20 N·m tork aralığı, ±%3 tork hassasiyeti ve 1000 rpm çalışma hızıyla küçük vidalarda hassas ve tekrarlanabilir sıkma sağlar.
Öne Çıkan Özellikler
0,02–0,20 N·m Düşük Tork Aralığı
Çok küçük vidalar ve hassas komponentlerin montajında kontrollü sıkma için geliştirilmiş düşük tork çalışma aralığı sunar.
±%3 Tork Hassasiyeti
Hassas elektronik montajlarda tekrarlanabilir sıkma sonuçlarını destekleyen ±%3 tork doğruluğu sunar.
0–1000 rpm Ayarlanabilir Hız
GBX serisinin üretici açıklamasında çalışma hızının 0–1000 rpm arasında ayarlanabildiği belirtilmektedir.
Fırçasız Motor Teknolojisi
Yüksek çalışma kararlılığı, düşük gürültü ve uzun servis ömrünü destekleyen fırçasız motor yapısına sahiptir.
Manyetik Durdurma Sistemi
Dahili manyetik indüksiyon sistemi; yüksek hassasiyet, hızlı frenleme ve düşük darbe kuvveti için tasarlanmıştır.
Kademesiz Tork Ayarı
Arka stop vidası üzerinden gerçekleştirilen kademesiz tork ayarı, hassas sıkma değerinin uygulamaya göre belirlenmesini sağlar.
Hassas Elektronik Montajlar İçin Düşük Tork Kontrolü
GBX-2L Fırçasız Elektrikli Tornavida, özellikle küçük vidaların kullanıldığı yüksek hassasiyetli elektronik ve elektromekanik montaj işlemlerine yöneliktir.
0,2–2 kgf·cm / 0,02–0,20 N·m tork çalışma aralığı; cep telefonu, dijital kamera ve benzeri hassas ürünlerin vida montajında düşük sıkma kuvvetlerinin kontrollü şekilde uygulanmasını sağlar.
Üretici teknik tablosunda tork hassasiyeti ±%3, tork ayarı kademesiz, tork ayar mekanizması ise arka stop vidası olarak belirtilmektedir.
GBX Serisi Tork Diyagramı
GBX-2L modeli 0,2–2 kgf·cm / 0,02–0,20 N·m tork çalışma aralığına sahiptir. GBX serisi ortak diyagramında GBX-1L, GBX-2L ve GBX-3L tork eğrileri gösterilmektedir. Teknik ürün sayfalarında yalnızca katalogda teknik parametre tablosu bulunan modeller kullanılmaktadır.
Güç Kaynağı

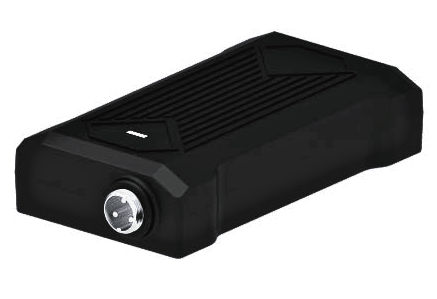

Üç Çekirdekli El Tipi Güç Ünitesi
GBX serisi katalog içeriğinde güç kablosunun silikon yapılı, sertleşmeye karşı dayanıklı üç çekirdekli kablo olarak tasarlandığı belirtilmektedir. GBX-2L için güç ünitesi DC25V çıkış ve 3A çıkış akımı sağlar.
Kullanım Alanları
GBX-2L Modelinin Avantajları
- 0,02–0,20 N·m hassas tork aralığı
- 0,2–2 kgf·cm tork kapasitesi
- ±%3 tork hassasiyeti
- 0–1000 rpm ayarlanabilir hız
- 1000 rpm teknik tablo boşta devir değeri
- Fırçasız motor teknolojisi
- Kademesiz tork ayarı
- Arka stop vidası ile tork ayarı
- Manyetik indüksiyonlu durdurma sistemi
- Ø4 uç bağlantısı
- 0,3 A boşta akım
- Opsiyonel ESD / 3PIN / 5PIN seçenekleri
Teknik Özellikler
| GBX-2L Teknik Parametreleri | |
|---|---|
| Model | GBX-2L |
| Ürün Tipi | Düşük Torklu Fırçasız Elektrikli Tornavida |
| Giriş Gerilimi | DC 25V |
| Tork Aralığı | 0,2–2 kgf·cm |
| Tork Aralığı | 0,17–1,7 lbf·in |
| Tork Aralığı | 0,02–0,20 N·m |
| Tork Hassasiyeti | ±%3 |
| Tork Ayarı | Kademesiz |
| Tork Ayar Mekanizması | Arka Stop Vidası (Back Stop Screw) |
| Çalıştırma Şekli | El Basmalı Tip (Hand Press Type) |
| Boşta Devir | 1000 rpm |
| Ağırlık | 0,8 / 0,9 kg |
| Boşta Akım | 0,3 A |
| Uyumlu Uç | Ø4 |
| Makine Vidası | 1,0–1,8 mm |
| Kendinden Diş Açan Vida | 1,0–2,0 mm |
| Güç Ünitesi | |
|---|---|
| Giriş Gerilimi | AC 100–250V |
| Çıkış Gerilimi | DC 25V |
| Çıkış Akımı | 3A |
| Dış Ölçüler | 108,9 × 60 × 33 mm |
| Ağırlık | 133 g |
ESD ve Bağlantı Seçenekleri
Önemli Bilgi: GBX-2L için üretici teknik tablosunda 0,2–2 kgf·cm / 0,02–0,20 N·m tork aralığı ve ±%3 tork hassasiyeti belirtilmektedir.
Seri tanıtım metninde hızın 0–1000 rpm arasında ayarlanabildiği ifade edilmektedir. Model teknik tablosunda ise boşta devir değeri 1000 rpm olarak gösterilmiştir. Her iki bilgi katalogdaki kullanım şekli korunarak sayfaya aktarılmıştır.
GBX-1L, seri başlığında ve tork diyagramında yer almasına rağmen katalogdaki teknik parametre tablosunda GBX-1L sütunu bulunmamaktadır. Bu nedenle GBX-1L için teknik ürün sayfası oluşturulmamıştır.
Ürün Seçimi ve Teknik Destek
Düşük torklu elektrikli tornavida seçiminde; vida çapı, vida tipi, hedef tork değeri, montaj malzemesi ve üretim hızı birlikte değerlendirilmelidir. GBX-2L özellikle 0,02–0,20 N·m aralığında hassas sıkma gerektiren küçük vida uygulamalarına yöneliktir. Doğru model, uç ve bağlantı konfigürasyonu için DK Teknoloji teknik destek ekibinden yardım alabilirsiniz.
