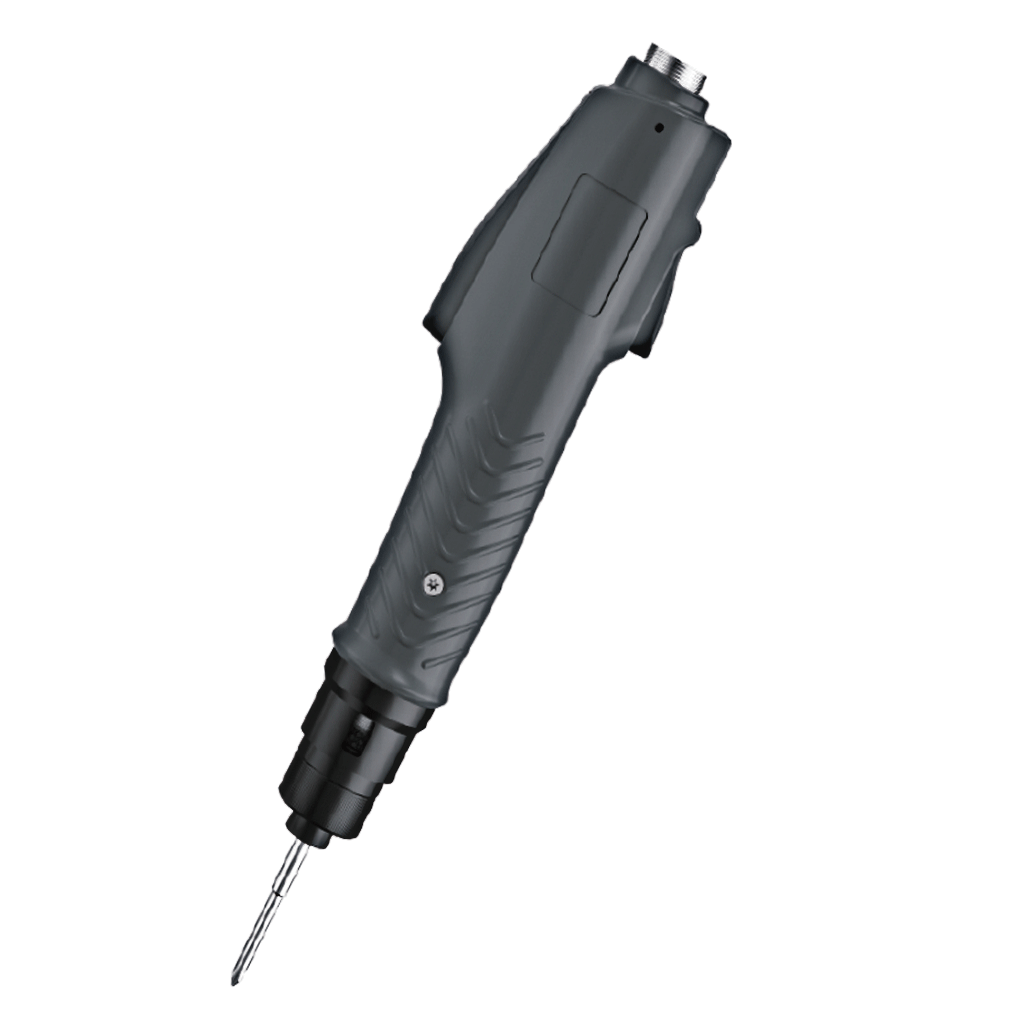

GBX-3L Fırçasız Elektrikli Tornavida
GBX-3L Fırçasız Elektrikli Tornavida
GBX-3L Fırçasız Elektrikli Tornavida; hassas elektronik, dijital cihaz ve küçük mekanik parça montajlarında kontrollü vida sıkma işlemleri için geliştirilmiştir. 0,03–0,30 N·m tork aralığı, ±%3 tork hassasiyeti ve 1000 rpm boşta devir değeriyle düşük tork gerektiren profesyonel uygulamalara yöneliktir.
Öne Çıkan Özellikler
0,03–0,30 N·m Hassas Tork Aralığı
0,3–3 kgf·cm tork kapasitesi, küçük vidalar ve hassas komponentlerde kontrollü sıkma gerektiren profesyonel uygulamaları destekler.
±%3 Tork Hassasiyeti
Seri montaj işlemlerinde daha tekrarlanabilir sıkma sonuçları elde edilmesini destekleyen ±%3 tork hassasiyetine sahiptir.
0–1000 rpm Ayarlanabilir Hız
GBX seri açıklamasında çalışma hızının 0–1000 rpm arasında ayarlanabildiği belirtilmektedir. Model teknik tablosunda boşta devir 1000 rpm'dir.
Fırçasız Motor Teknolojisi
Yüksek çalışma kararlılığı, düşük gürültü ve uzun kullanım ömrünü destekleyen fırçasız motor yapısına sahiptir.
Manyetik Durdurma Sistemi
Dahili manyetik indüksiyon sistemi; yüksek hassasiyet, hızlı frenleme ve düşük darbe kuvveti için tasarlanmıştır.
Kademesiz Tork Ayarı
Arka stop vidası üzerinden gerçekleştirilen kademesiz tork ayarı, uygulamaya uygun sıkma seviyesinin belirlenmesini sağlar.
Hassas Elektronik Montajlar İçin Kontrollü Vidalama
GBX-3L Fırçasız Elektrikli Tornavida, cep telefonu, dijital kamera, elektronik cihaz ve benzeri yüksek hassasiyetli ürünlerin montajında kullanılan küçük vidalar için geliştirilmiştir.
0,3–3 kgf·cm / 0,03–0,30 N·m tork çalışma aralığı, GBX-2L modeline kıyasla daha yüksek maksimum tork sunarken GBX serisinin düşük torklu hassas vidalama karakterini korur.
Teknik tabloda tork hassasiyeti ±%3, tork ayarı kademesiz ve tork ayar mekanizması arka stop vidası olarak belirtilmektedir.
GBX Serisi Tork Diyagramı
GBX-3L modeli 0,3–3 kgf·cm / 0,03–0,30 N·m tork çalışma aralığına sahiptir. GBX serisi ortak diyagramında GBX-1L, GBX-2L ve GBX-3L tork eğrileri gösterilmektedir. Ürün sayfalarında yalnızca katalogda teknik parametre tablosu bulunan GBX-2L ve GBX-3L modelleri kullanılmaktadır.
Güç Kaynağı
Üç Çekirdekli El Tipi Güç Ünitesi
GBX serisinde güç kablosu silikon yapılı, sertleşmeye karşı dayanıklı üç çekirdekli kablo olarak tasarlanmıştır. GBX-3L güç ünitesi DC25V çıkış ve 3A çıkış akımı sağlar.
Kullanım Alanları
GBX-3L Modelinin Avantajları
- 0,03–0,30 N·m hassas tork aralığı
- 0,3–3 kgf·cm tork kapasitesi
- ±%3 tork hassasiyeti
- 0–1000 rpm ayarlanabilir hız
- 1000 rpm boşta devir
- Fırçasız motor teknolojisi
- Kademesiz tork ayarı
- Arka stop vidası ile tork ayarı
- Manyetik indüksiyonlu durdurma sistemi
- Ø4 uç bağlantısı
- 0,3 A boşta akım
- Opsiyonel ESD, 5PIN ve 3PIN seçenekleri
Teknik Özellikler
| GBX-3L Teknik Parametreleri | |
|---|---|
| Model | GBX-3L |
| Ürün Tipi | Düşük Torklu Fırçasız Elektrikli Tornavida |
| Giriş Gerilimi | DC 25V |
| Tork Aralığı | 0,3–3 kgf·cm |
| Tork Aralığı | 0,26–2,6 lbf·in |
| Tork Aralığı | 0,03–0,30 N·m |
| Tork Hassasiyeti | ±%3 |
| Tork Ayarı | Kademesiz |
| Tork Ayar Mekanizması | Arka Stop Vidası (Back Stop Screw) |
| Çalıştırma Şekli | El Basmalı Tip (Hand Press Type) |
| Boşta Devir | 1000 rpm |
| Ağırlık | 0,8 / 0,9 kg |
| Boşta Akım | 0,3 A |
| Uyumlu Uç | Ø4 |
| Makine Vidası | 1,0–2,0 mm |
| Kendinden Diş Açan Vida | 1,0–2,3 mm |
| Güç Ünitesi | |
|---|---|
| Giriş Gerilimi | AC 100–250V |
| Çıkış Gerilimi | DC 25V |
| Çıkış Akımı | 3A |
| Dış Ölçüler | 108,9 × 60 × 33 mm |
| Ağırlık | 133 g |
ESD ve Bağlantı Seçenekleri
Önemli Bilgi: GBX-3L için üretici teknik tablosunda 0,3–3 kgf·cm / 0,03–0,30 N·m tork aralığı ve ±%3 tork hassasiyeti belirtilmektedir.
Seri açıklamasında hızın 0–1000 rpm arasında ayarlanabildiği belirtilirken model teknik tablosunda boşta devir 1000 rpm olarak verilmektedir. Bu iki bilgi farklı teknik tanımları ifade ettiği için sayfada birlikte korunmuştur.
GBX-1L seri başlığında ve tork diyagramında yer almasına rağmen üretici kataloğundaki teknik parametre tablosunda GBX-1L için ayrı sütun bulunmamaktadır. Bu nedenle teknik verisi doğrulanamayan GBX-1L için ürün sayfası oluşturulmamıştır.
Ürün Seçimi ve Teknik Destek
Düşük torklu elektrikli tornavida seçiminde; kullanılacak vida tipi ve çapı, hedef tork değeri, montaj malzemesi, üretim hızı ve ESD gereksinimi birlikte değerlendirilmelidir. GBX-3L özellikle 0,03–0,30 N·m aralığında kontrollü sıkma gerektiren küçük ve hassas vida uygulamalarına yöneliktir. Doğru model, uç ve bağlantı konfigürasyonu için DK Teknoloji teknik destek ekibinden yardım alabilirsiniz.
