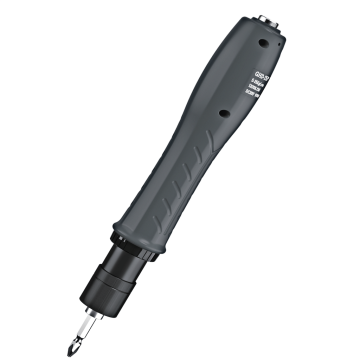

GHD-10P/KP Brushless Elektrikli Tornavida – 0.2–1.0 N·m
GHD-10P/KP Fırçasız Tork Kontrollü Elektrikli Tornavida
GHD-10P/KP; hassas elektronik montaj, seri üretim ve kontrollü vidalama uygulamaları için geliştirilmiş fırçasız motorlu profesyonel elektrikli tornavidadır. 0,2–1,0 N·m tork aralığı, ±%3 tork hassasiyeti ve 1200 / 1800 rpm boşta devir değerleri sayesinde kontrollü ve tekrarlanabilir vidalama performansı sunar.
Öne Çıkan Özellikler
Hassas Tork Kontrolü
2–10 kgf·cm / 0,2–1,0 N·m çalışma aralığı ve ±%3 tork hassasiyeti, kontrollü vidalama uygulamalarında tekrarlanabilir çalışma sağlar.
Fırçasız Motor Teknolojisi
Yüksek performans, kararlı çalışma ve uzun servis ömrü için yüksek kaliteli brushless motor yapısı kullanılmıştır.
Düşük Titreşim ve Düşük Gürültü
Düşük titreşim, düşük çalışma sesi ve düşük elektromanyetik girişim özellikleri hassas üretim ortamlarında kullanım avantajı sağlar.
Manyetik Durdurma Sistemi
Manyetik indüksiyon esaslı dahili durdurma mekanizması yüksek hassasiyet, hızlı frenleme ve düşük darbe kuvveti sağlayacak şekilde tasarlanmıştır.
Kademesiz Tork Ayarı
Tork değeri uygulama gereksinimine göre kademesiz olarak ayarlanabilir.
Ergonomik Gövde Yapısı
Yüksek kaliteli PC gövde; kompakt, hafif ve darbeye dayanıklı yapı ile uzun süreli kullanımlarda operatör konforunu destekler.
Hassas Montajda Kontrollü ve Tekrarlanabilir Vidalama
GHD-10P/KP, küçük ve orta çaplı vidaların kullanıldığı profesyonel üretim proseslerinde torkun kontrollü şekilde uygulanması için geliştirilmiştir.
Çıkış torkunun doğru ve kararlı biçimde uygulanmasına yönelik tasarlanan sistem, katalog verilerine göre ±%3 tork hassasiyetine sahiptir. Kademesiz tork ayarı sayesinde uygulamaya uygun sıkma değeri seçilebilir.
Dahili durdurma mekanizmasında kullanılan manyetik indüksiyon sistemi; yüksek algılama hassasiyeti, hızlı frenleme ve düşük darbe kuvveti sağlayacak şekilde tasarlanmıştır.

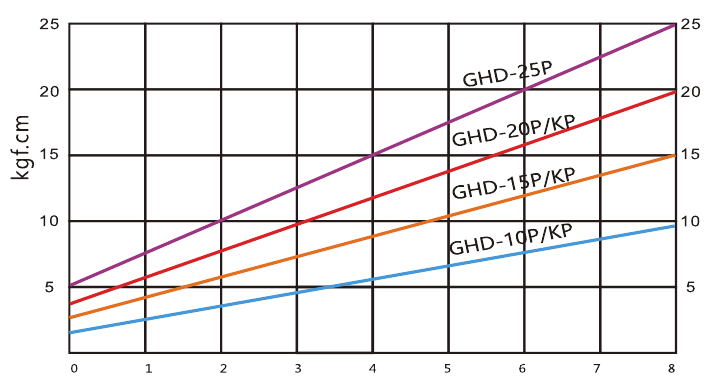

Tork Diyagramı
Tork Diyagramı
GHD-10P/KP modeli 2–10 kgf·cm / 0,2–1,0 N·m tork çalışma aralığına sahiptir. Tork diyagramı, ayar seviyesine bağlı tork karakteristiğini göstermektedir.
Üretici kataloğundaki tork diyagramında GHD-10P/KP modeli 2–10 kgf·cm çalışma aralığıyla gösterilmektedir. Diyagramdaki diğer eğriler aynı seri içerisindeki GHD-15P/KP, GHD-20P/KP ve GHD-25P modellerine aittir.
Kullanım Alanları
GHD-10P/KP Modelinin Avantajları
- 0,2–1,0 N·m ayarlanabilir tork aralığı
- ±%3 tork hassasiyeti
- Fırçasız motor teknolojisi
- Kademesiz tork ayarı
- 1200 / 1800 rpm boşta devir
- Manyetik indüksiyonlu durdurma sistemi
- Ø5 / H6.35 uç bağlantısı
- Yüksek kaliteli PC dış gövde
- Alaşımlı çelik iç dişli sistemi
- Opsiyonel ESD seçeneği
Teknik Özellikler
| GHD-10P/KP Teknik Parametreleri | |
|---|---|
| Model | GHD-10P/KP |
| Ürün Tipi | Fırçasız Tork Kontrollü Elektrikli Tornavida |
| Giriş Gerilimi | DC 30V |
| Tork Aralığı | 2–10 kgf·cm |
| Tork Aralığı | 1,74–8,68 lbf·in |
| Tork Aralığı | 0,2–1,0 N·m |
| Tork Hassasiyeti | ±%3 |
| Tork Ayarı | Kademesiz |
| Çalıştırma Şekli | Katalog teknik tablosu: Hand Press Type |
| Boşta Devir | 1200 / 1800 rpm |
| Ağırlık | ≈1,13 / 1,26 kg |
| Boşta Akım | 0,3 A |
| Uyumlu Uç | Ø5 / H6.35 |
| Kendinden Diş Açan Vida | 2,0–3,0 mm |
| Makine Vidası | 1,6–2,6 mm |
| Bağlantı | 3PIN |
| ESD | Opsiyonel |
| Güç Ünitesi | |
|---|---|
| Giriş Gerilimi | AC 110–240V |
| Çıkış Gerilimi | DC 30V |
| Çıkış Akımı | 3A |
| Nominal Güç | 90W |
| Güç Ünitesi Tipi | El tipi sistem için 3 çekirdekli güç kaynağı |
ESD Seçeneği
Önemli Bilgi: Üretici katalogundaki model kodlama açıklamasında K harfi yüksek hızlı varyantı ifade etmektedir. GHD-10P/KP için teknik tabloda boşta devir değeri 1200 / 1800 rpm olarak birlikte verilmiştir.
Katalog seri başlığında çalışma yapısı “push down” olarak tanımlanırken teknik parametre tablosunda “Hand Press Type” ifadesi kullanılmaktadır.
Ayrıca seri açıklama metninde güç kaynağı çalışma ortamı AC 100–250V olarak belirtilirken güç ünitesine ait teknik tabloda AC 110–240V değeri verilmektedir. Bu sayfadaki güç ünitesi teknik tablosunda üreticinin ayrı teknik parametre tablosundaki AC 110–240V değeri gösterilmiştir.
Ürün Seçimi ve Teknik Destek
Uygun elektrikli tornavida modelinin seçimi; kullanılacak vida tipi ve çapı, hedef tork değeri, üretim hızı ve çalışma koşullarına göre yapılmalıdır. Tüm destek ve bilgi ihtiyaçlarınız için DK Teknoloji teknik destek ekibinden yardım alabilirsiniz.
