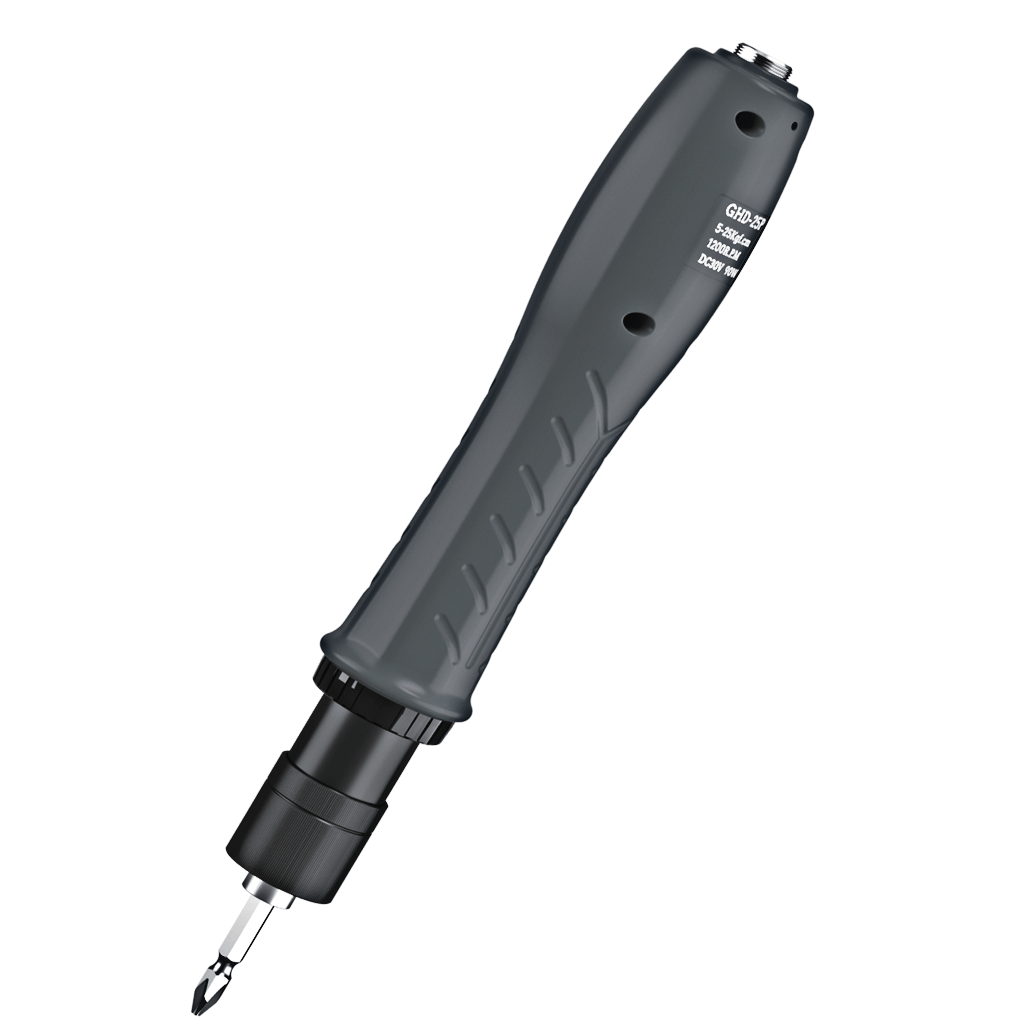

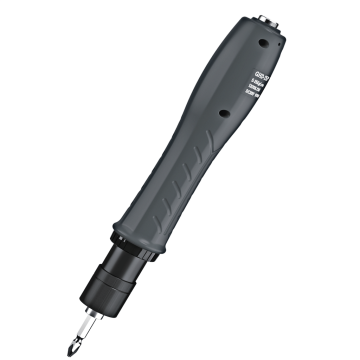

GHD-20P/KP Elektrikli Tornavida – Fırçasız Tork Kontrollü 0,4–2,0 N·m
GHD-20P/KP Elektrikli Tornavida – Fırçasız Tork Kontrollü Sistem
GHD-20P/KP Elektrikli Tornavida; profesyonel üretim, elektronik montaj ve kontrollü vidalama uygulamaları için geliştirilmiş fırçasız motorlu profesyonel vidalama sistemidir. 0,4–2,0 N·m tork aralığı, ±%3 tork hassasiyeti ve 1200 / 1800 rpm boşta devir değerleriyle kontrollü ve tekrarlanabilir vidalama işlemlerini destekler.
Öne Çıkan Özellikler
0,4–2,0 N·m Hassas Tork Kontrolü
4–20 kgf·cm çalışma aralığı ve ±%3 tork hassasiyetiyle kontrollü ve tekrarlanabilir vidalama uygulamalarını destekler.
Fırçasız Motor Teknolojisi
Güçlü performans, yüksek çalışma kararlılığı ve uzun servis ömrü için yüksek kaliteli brushless motor yapısına sahiptir.
Düşük Titreşim ve Düşük Gürültü
Düşük titreşim, düşük çalışma sesi ve düşük elektromanyetik girişim özellikleri hassas üretim ortamlarında kullanım avantajı sağlar.
Manyetik Durdurma Sistemi
Manyetik indüksiyon esaslı dahili durdurma mekanizması yüksek hassasiyet, hızlı frenleme ve düşük darbe kuvveti sağlar.
Kademesiz Tork Ayarı
Tork seviyesi uygulama ve vida tipine göre kademesiz olarak ayarlanabilir.
Ergonomik ve Dayanıklı Gövde
Yüksek kaliteli PC gövde; kompakt, hafif ve darbeye dayanıklı yapısıyla uzun süreli kullanımlarda operatör konforunu destekler.
Daha Yüksek Tork Gerektiren Hassas Montaj Uygulamaları
GHD-20P/KP Elektrikli Tornavida, profesyonel üretim ortamlarında kontrollü ve daha yüksek tork gerektiren vidalama işlemleri için tasarlanmıştır. 0,4–2,0 N·m tork çalışma aralığı, elektronik cihazlardan mekanik parça montajlarına kadar farklı üretim uygulamalarında kullanım imkânı sağlar.
Üretici teknik verilerine göre çıkış torku ±%3 hassasiyet ile uygulanır. Kademesiz tork ayarı sayesinde uygulamaya uygun sıkma seviyesinin belirlenmesine yardımcı olur.
Dahili durdurma sisteminde kullanılan manyetik indüksiyon yapısı yüksek algılama hassasiyeti, hızlı frenleme ve düşük darbe kuvveti sağlayacak şekilde tasarlanmıştır.
Tork Diyagramı
GHD-20P/KP modeli 4–20 kgf·cm / 0,4–2,0 N·m tork çalışma aralığına sahiptir. Diyagram, GHD-10P/KP, GHD-15P/KP, GHD-20P/KP ve GHD-25P modellerinin tork karakteristiklerini karşılaştırmalı olarak göstermektedir.
Kullanım Alanları
GHD-20P/KP Modelinin Avantajları
- 0,4–2,0 N·m ayarlanabilir tork aralığı
- ±%3 tork hassasiyeti
- Fırçasız motor teknolojisi
- Kademesiz tork ayarı
- 1200 / 1800 rpm boşta devir
- Manyetik indüksiyonlu durdurma sistemi
- Ø5 / H6.35 uç bağlantısı
- 2,6–4,0 mm kendinden diş açan vida aralığı
- 2,0–3,0 mm makine vidası aralığı
- Opsiyonel ESD seçeneği
Teknik Özellikler
| GHD-20P/KP Teknik Parametreleri | |
|---|---|
| Model | GHD-20P/KP |
| Ürün Tipi | Fırçasız Tork Kontrollü Elektrikli Tornavida |
| Giriş Gerilimi | DC 30V |
| Tork Aralığı | 4–20 kgf·cm |
| Tork Aralığı | 3,47–17,36 lbf·in |
| Tork Aralığı | 0,4–2,0 N·m |
| Tork Hassasiyeti | ±%3 |
| Tork Ayarı | Kademesiz |
| Çalıştırma Şekli | El Basmalı Tip (Hand Press Type) |
| Boşta Devir | 1200 / 1800 rpm |
| Ağırlık | ≈1,13 / 1,26 kg |
| Boşta Akım | 0,3 A |
| Uyumlu Uç | Ø5 / H6.35 |
| Kendinden Diş Açan Vida | 2,6–4,0 mm |
| Makine Vidası | 2,0–3,0 mm |
| Bağlantı | 3PIN |
| ESD | Opsiyonel |
| Güç Ünitesi | |
|---|---|
| Giriş Gerilimi | AC 110–240V |
| Çıkış Gerilimi | DC 30V |
| Çıkış Akımı | 3A |
| Nominal Güç | 90W |
| Güç Ünitesi Tipi | El tipi sistem için 3 çekirdekli güç kaynağı |
ESD Seçeneği
Önemli Bilgi: Üretici katalogundaki model kodlama açıklamasında K harfi yüksek hızlı varyantı ifade etmektedir. GHD-20P/KP için teknik tabloda boşta devir değeri 1200 / 1800 rpm olarak birlikte verilmiştir.
Üretici kataloğunda seri başlığı “push down medium torque series” olarak belirtilirken teknik parametre tablosunda çalıştırma şekli “Hand Press Type” olarak yazılmıştır. Bu sayfada teknik tablo ifadesi esas alınmıştır.
Güç ünitesi için ayrı teknik tabloda AC 110–240V giriş, DC 30V çıkış, 3A ve 90W değerleri belirtilmiştir.
Ürün Seçimi ve Teknik Destek
Uygun elektrikli tornavida modelinin seçimi; kullanılacak vida tipi ve çapı, hedef tork değeri, üretim hızı ve çalışma koşullarına göre yapılmalıdır. Tüm destek ve bilgi ihtiyaçlarınız için DK Teknoloji teknik destek ekibinden yardım alabilirsiniz.
