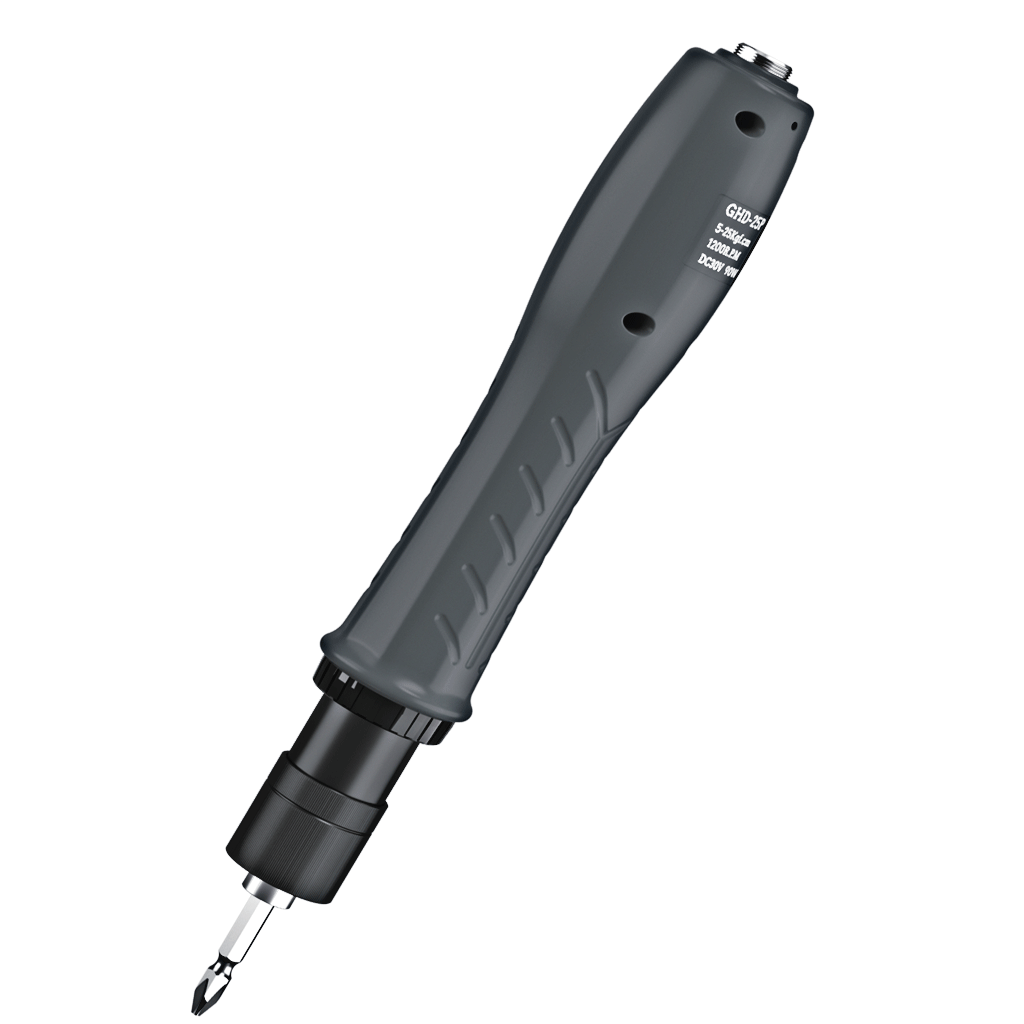

GHD-25P Elektrikli Tornavida – Fırçasız Tork Kontrollü 0,5–2,45 N·m
GHD-25P Elektrikli Tornavida – Fırçasız Tork Kontrollü 0,5–2,45 N·m
GHD-25P Elektrikli Tornavida; profesyonel üretim, elektronik montaj ve kontrollü vidalama uygulamaları için geliştirilmiş fırçasız motorlu profesyonel vidalama sistemidir. 0,5–2,45 N·m tork aralığı, ±%3 tork hassasiyeti ve 1200 rpm boşta devir değeriyle kontrollü ve tekrarlanabilir vidalama işlemlerini destekler.
Öne Çıkan Özellikler
0,5–2,45 N·m Tork Aralığı
5–25 kgf·cm çalışma aralığı ve ±%3 tork hassasiyeti ile kontrollü vidalama uygulamalarını destekler.
Fırçasız Motor Teknolojisi
Güçlü performans, yüksek çalışma kararlılığı ve uzun servis ömrü için yüksek kaliteli brushless motor yapısı kullanılmıştır.
Düşük Titreşim ve Düşük Gürültü
Düşük titreşim, düşük çalışma sesi ve düşük elektromanyetik girişim özellikleri hassas üretim ortamlarında avantaj sağlar.
Manyetik Durdurma Sistemi
Manyetik indüksiyon esaslı dahili durdurma mekanizması yüksek hassasiyet, hızlı frenleme ve düşük darbe kuvveti sağlar.
Kademesiz Tork Ayarı
Tork değeri uygulama gereksinimine ve kullanılan vida tipine göre kademesiz olarak ayarlanabilir.
Ergonomik ve Dayanıklı Gövde
Yüksek kaliteli PC gövde; kompakt, hafif ve darbeye dayanıklı yapısıyla uzun süreli kullanımı destekler.
GHD Serisinin Yüksek Tork Kapasiteli Modeli
GHD-25P Elektrikli Tornavida, kontrollü sıkma kuvvetinin gerekli olduğu profesyonel üretim ve montaj işlemleri için tasarlanmıştır. 0,5–2,45 N·m tork çalışma aralığı sayesinde GHD serisinin diğer modellerine göre daha yüksek maksimum tork gerektiren uygulamalarda kullanılabilir.
Üretici teknik verilerine göre çıkış torku ±%3 hassasiyet seviyesindedir. Kademesiz tork ayarı, kullanılacak vida ve montaj uygulamasına uygun sıkma seviyesinin belirlenmesine yardımcı olur.
Dahili durdurma mekanizmasında kullanılan manyetik indüksiyon sistemi yüksek algılama hassasiyeti, hızlı frenleme ve düşük darbe kuvveti sağlayacak şekilde tasarlanmıştır.
Tork Diyagramı
GHD-25P modeli 5–25 kgf·cm / 0,5–2,45 N·m tork çalışma aralığına sahiptir. Diyagram, GHD-10P/KP, GHD-15P/KP, GHD-20P/KP ve GHD-25P modellerinin tork karakteristiklerini karşılaştırmalı olarak göstermektedir.
Kullanım Alanları
GHD-25P Modelinin Avantajları
- 0,5–2,45 N·m ayarlanabilir tork aralığı
- ±%3 tork hassasiyeti
- Fırçasız motor teknolojisi
- Kademesiz tork ayarı
- 1200 rpm boşta devir
- Manyetik indüksiyonlu durdurma sistemi
- Ø5 / H6.35 uç bağlantısı
- 2,6–5,0 mm kendinden diş açan vida aralığı
- 2,6–4,5 mm makine vidası aralığı
- Opsiyonel ESD seçeneği
Teknik Özellikler
| GHD-25P Teknik Parametreleri | |
|---|---|
| Model | GHD-25P |
| Ürün Tipi | Fırçasız Tork Kontrollü Elektrikli Tornavida |
| Giriş Gerilimi | DC 30V |
| Tork Aralığı | 5–25 kgf·cm |
| Tork Aralığı | 4,34–21,7 lbf·in |
| Tork Aralığı | 0,5–2,45 N·m |
| Tork Hassasiyeti | ±%3 |
| Tork Ayarı | Kademesiz |
| Çalıştırma Şekli | El Basmalı Tip (Hand Press Type) |
| Boşta Devir | 1200 rpm |
| Ağırlık | ≈1,13 / 1,26 kg |
| Boşta Akım | 0,3 A |
| Uyumlu Uç | Ø5 / H6.35 |
| Kendinden Diş Açan Vida | 2,6–5,0 mm |
| Makine Vidası | 2,6–4,5 mm |
| Bağlantı | 3PIN |
| ESD | Opsiyonel |
| Güç Ünitesi | |
|---|---|
| Giriş Gerilimi | AC 110–240V |
| Çıkış Gerilimi | DC 30V |
| Çıkış Akımı | 3A |
| Nominal Güç | 90W |
| Güç Ünitesi Tipi | El tipi sistem için 3 çekirdekli güç kaynağı |
ESD Seçeneği
Önemli Bilgi: Üretici kataloğunun ürün tanıtım bölümünde model GHD-25P olarak belirtilmektedir. Aynı katalogdaki teknik parametre tablosunun sütun başlığında ise GHD-25P/KP ifadesi kullanılmaktadır. Bu ürün sayfasında ürün tanıtım bölümündeki GHD-25P model adı esas alınmıştır.
GHD-25P için katalog teknik tablosunda boşta devir değeri diğer GHD modellerinden farklı olarak yalnızca 1200 rpm olarak verilmiştir.
Seri açıklamasında güç kaynağı çalışma ortamı AC 100–250V olarak belirtilirken güç ünitesine ait ayrı teknik tabloda AC 110–240V giriş değeri verilmektedir. Bu sayfada güç ünitesinin ayrı teknik parametre tablosundaki değer esas alınmıştır.
Ürün Seçimi ve Teknik Destek
Uygun elektrikli tornavida modelinin seçimi; kullanılacak vida tipi ve çapı, hedef tork değeri, üretim hızı ve çalışma koşullarına göre yapılmalıdır. Tüm destek ve bilgi ihtiyaçlarınız için DK Teknoloji teknik destek ekibinden yardım alabilirsiniz.
