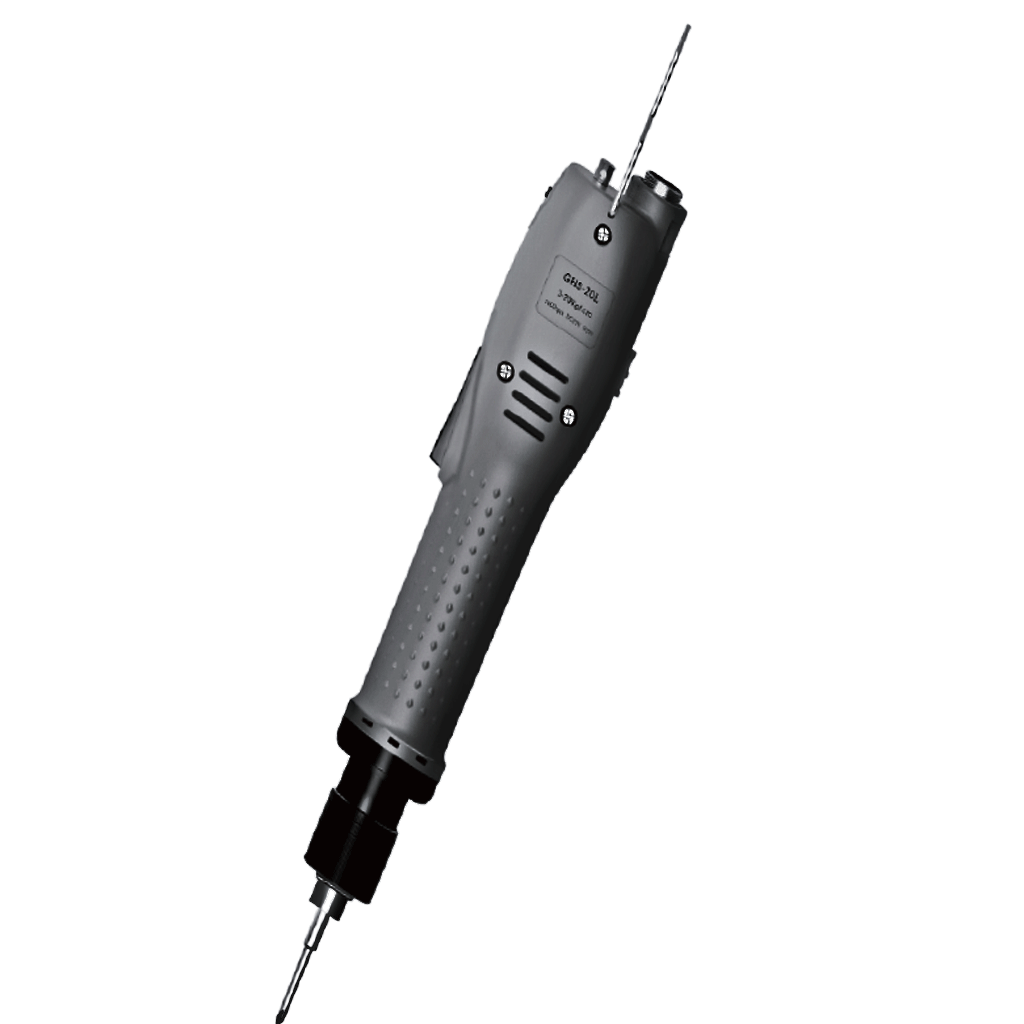

GHS-10L/KL Fırçasız Elektrikli Tornavida
GHS-10L/KL Fırçasız Elektrikli Tornavida
GHS-10L/KL Fırçasız Elektrikli Tornavida; hassas tork kontrolü, yüksek çalışma hızı ve uzun süreli endüstriyel kullanım için geliştirilmiş profesyonel bir vidalama çözümüdür. 0,10–0,98 N·m tork aralığı, ±%3 tork hassasiyeti, 1000 rpm düşük hız ve 2000–2500 rpm boşta devir değerleriyle farklı montaj gereksinimlerine uyum sağlar.
Öne Çıkan Özellikler
0,10–0,98 N·m Hassas Tork Aralığı
1–10 kgf·cm tork kapasitesi ve ±%3 hassasiyet, kontrollü ve tekrarlanabilir vidalama işlemlerini destekler.
2000–2500 rpm Yüksek Çalışma Hızı
Seri montaj işlemlerinde yüksek vidalama hızı sağlarken 1000 rpm düşük hız değeri daha kontrollü uygulamalar için seçenek sunar.
Fırçasız Motor Teknolojisi
Düşük çalışma sesi, dayanıklılık ve uzun servis ömrünü destekleyen fırçasız motor yapısına sahiptir.
Hall Sensörlü Anahtarlama
GHS serisinde Hall sensörlü anahtarlama yapısı kullanılarak mekanik anahtar aşınmasının azaltılması hedeflenmiştir.
Manyetik Durdurma Sistemi
Dahili manyetik indüksiyon sistemi; yüksek hassasiyet, hızlı frenleme ve düşük darbe kuvveti için tasarlanmıştır.
Kademesiz Tork Ayarı
Tork değeri arka stop vidası üzerinden kademesiz şekilde ayarlanabilir.
Hassas ve Hızlı Endüstriyel Vidalama
GHS-10L/KL Fırçasız Elektrikli Tornavida, elektronik, elektromekanik ve seri üretim montajlarında kontrollü sıkma gerektiren uygulamalar için geliştirilmiştir.
1–10 kgf·cm / 0,10–0,98 N·m tork çalışma aralığı, küçük ve orta boy vidalarda hassas sıkma değerlerinin ayarlanmasına olanak sağlar.
Üretici teknik tablosunda 1000 rpm düşük hız ve 2000–2500 rpm boşta devir değerleri ayrı parametreler olarak belirtilmektedir. Bu yapı, uygulamaya göre hız ve kontrol ihtiyacının dengelenmesine yardımcı olur.
GHS Serisi Tork Diyagramı
GHS-10L/KL modeli 1–10 kgf·cm / 0,10–0,98 N·m tork çalışma aralığına sahiptir. GHS serisi ortak diyagramında GHS-10L/KL, GHS-15L/KL, GHS-20L/KL ve GHS-25L/KL modellerinin tork karakteristikleri karşılaştırmalı olarak gösterilmektedir.
Güç Kaynağı ve Bağlantı Seçenekleri
GHS serisinde kullanım konfigürasyonuna göre 3 çekirdekli el tipi güç kaynağı ve 5 çekirdekli makine tipi güç ünitesi seçenekleri gösterilmektedir.
3 Çekirdekli Güç Kaynağı – El Tipi
El tipi profesyonel vidalama uygulamalarında kullanılan 3 çekirdekli güç kaynağı bağlantı seçeneğidir.
5 Çekirdekli Güç Ünitesi – Makine Tipi
Makine tipi uygulamalarda kullanılan 5 çekirdekli güç ve bağlantı konfigürasyonudur.
Kullanım Alanları
GHS-10L/KL Modelinin Avantajları
- 0,10–0,98 N·m tork çalışma aralığı
- 1–10 kgf·cm tork kapasitesi
- ±%3 tork hassasiyeti
- 2000–2500 rpm boşta devir
- 1000 rpm düşük hız değeri
- Fırçasız motor teknolojisi
- Hall sensörlü anahtarlama yapısı
- Kademesiz tork ayarı
- Arka stop vidası ile tork ayarı
- Manyetik indüksiyonlu durdurma sistemi
- Ø5 / H5 uç uyumluluğu
- 3PIN / 5PIN bağlantı seçeneği
Teknik Özellikler
| GHS-10L/KL Teknik Parametreleri | |
|---|---|
| Model | GHS-10L/KL |
| Ürün Tipi | Fırçasız Elektrikli Tornavida |
| Giriş Gerilimi | DC 30V |
| Tork Aralığı | 1–10 kgf·cm |
| Tork Aralığı | 0,87–8,7 lbf·in |
| Tork Aralığı | 0,10–0,98 N·m |
| Tork Hassasiyeti | ±%3 |
| Tork Ayarı | Kademesiz |
| Tork Ayar Mekanizması | Arka Stop Vidası (Back Stop Screw) |
| Çalıştırma Şekli | El Basmalı Tip (Hand Press Type) |
| Düşük Hız | 1000 rpm |
| Boşta Devir | 2000–2500 rpm |
| Ağırlık | 1,3 / 1,4 kg |
| Boşta Akım | 0,3 A |
| Uyumlu Uç | Ø5 / H5 |
| Makine Vidası | 2,0–3,0 mm |
| Kendinden Diş Açan Vida | 1,6–2,6 mm |
| Bağlantı Seçenekleri | 3PIN / 5PIN |
| ESD | Opsiyonel |
| Güç Ünitesi | |
|---|---|
| Giriş Gerilimi | AC 100–240V |
| Çıkış Gerilimi | DC 30V |
| Çıkış Akımı | 3A |
| Dış Ölçüler | 137,5 × 76 × 32 mm |
| Ağırlık | 260 g |
3PIN / 5PIN ve ESD Seçenekleri
Önemli Bilgi: GHS-10L/KL için üretici teknik tablosunda 1–10 kgf·cm / 0,10–0,98 N·m tork aralığı ve ±%3 tork hassasiyeti belirtilmektedir.
Teknik tabloda 1000 rpm düşük hız ve 2000–2500 rpm boşta devir ayrı parametreler olarak verildiğinden, bu sayfada değerler katalogdaki biçimiyle ayrı ayrı gösterilmiştir.
Seri tanıtım metninde güç sistemi için 110–250V çalışma ortamından bahsedilirken ayrı güç ünitesi teknik tablosunda giriş gerilimi AC 100–240V olarak belirtilmiştir. Teknik özellikler bölümünde güç ünitesinin ayrı parametre tablosundaki AC 100–240V değeri esas alınmıştır.
Ürün Seçimi ve Teknik Destek
Uygun elektrikli tornavida modelinin seçimi; kullanılacak vida tipi ve çapı, hedef tork değeri, üretim hızı, çalışma koşulları, bağlantı tipi ve ESD gereksinimine göre yapılmalıdır. GHS-10L/KL özellikle 0,10–0,98 N·m aralığında kontrollü ve hızlı vidalama gerektiren profesyonel montaj uygulamalarında değerlendirilebilir. Doğru model ve güç ünitesi konfigürasyonu için DK Teknoloji teknik destek ekibinden yardım alabilirsiniz.
