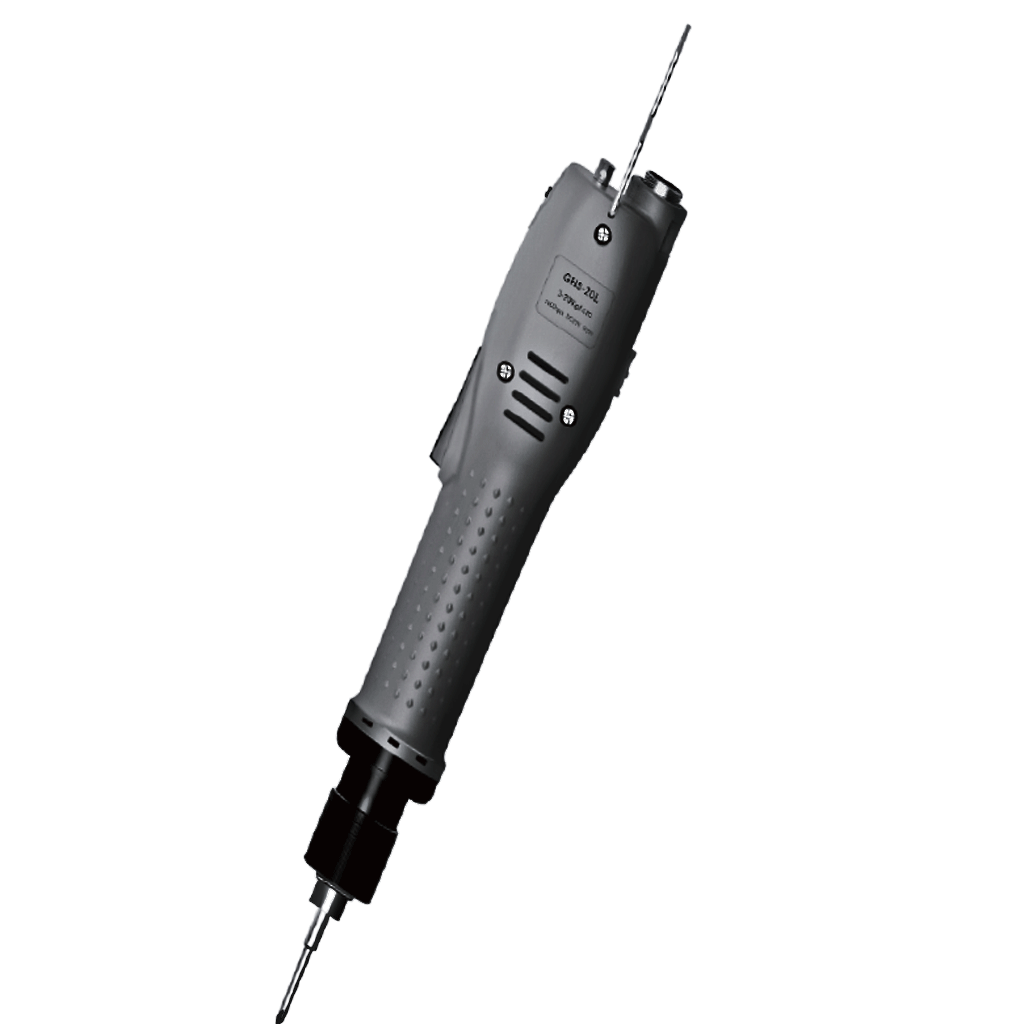

GHS-15L/KL Fırçasız Elektrikli Tornavida
GHS-15L/KL Fırçasız Elektrikli Tornavida
GHS-15L/KL Fırçasız Elektrikli Tornavida; hassas tork kontrolü, yüksek çalışma hızı ve uzun süreli endüstriyel kullanım için geliştirilmiş profesyonel vidalama çözümüdür. 0,20–1,47 N·m tork aralığı, ±%3 tork hassasiyeti, 1000 rpm düşük hız ve 2000–2500 rpm boşta devir değerleriyle seri montaj uygulamalarına uyum sağlar.
Öne Çıkan Özellikler
0,20–1,47 N·m Tork Aralığı
2–15 kgf·cm tork kapasitesi sayesinde hassas montajdan daha yüksek sıkma kuvveti gerektiren uygulamalara kadar geniş kullanım sunar.
2000–2500 rpm Yüksek Hız
Seri üretim ve tekrarlanan vidalama işlemlerinde yüksek çalışma hızını destekler.
1000 rpm Düşük Hız
Daha kontrollü vidalama gerektiren uygulamalar için katalogda 1000 rpm düşük hız değeri belirtilmiştir.
Fırçasız Motor Teknolojisi
Düşük çalışma sesi, dayanıklılık ve uzun kullanım ömrünü destekleyen fırçasız motor teknolojisine sahiptir.
Hall Sensörlü Anahtarlama
GHS serisinin Hall sensörlü anahtarlama sistemi, mekanik anahtar kullanımını azaltarak uzun çalışma ömrünü destekler.
Kademesiz Tork Ayarı
Arka stop vidası üzerinden gerçekleştirilen kademesiz tork ayarı, uygulamaya uygun sıkma seviyesinin belirlenmesini sağlar.
Hız ve Tork Kontrolünü Bir Arada Sunan Profesyonel Yapı
GHS-15L/KL Fırçasız Elektrikli Tornavida, elektronik, elektromekanik ve endüstriyel seri üretim montajlarında kontrollü ve tekrarlanabilir vidalama işlemleri için geliştirilmiştir.
Modelin 2–15 kgf·cm / 0,20–1,47 N·m tork çalışma aralığı, GHS-10L/KL modeline göre daha yüksek maksimum tork gerektiren uygulamaları destekler.
Üretici teknik tablosunda tork hassasiyeti ±%3, düşük çalışma hızı 1000 rpm ve boşta devir değeri 2000–2500 rpm olarak belirtilmektedir.
GHS Serisi Tork Diyagramı
GHS-15L/KL modeli 2–15 kgf·cm / 0,20–1,47 N·m tork çalışma aralığına sahiptir. GHS serisi ortak tork diyagramında GHS-10L/KL, GHS-15L/KL, GHS-20L/KL ve GHS-25L/KL modelleri karşılaştırmalı olarak gösterilmektedir.
Güç Kaynağı ve Bağlantı Seçenekleri
GHS serisinde uygulama ve bağlantı gereksinimine göre 3 çekirdekli el tipi güç kaynağı ve 5 çekirdekli makine tipi güç ünitesi seçenekleri bulunmaktadır.
3 Çekirdekli Güç Kaynağı – El Tipi
El tipi profesyonel vidalama uygulamaları için kullanılan 3 çekirdekli güç kaynağı bağlantı seçeneğidir.
5 Çekirdekli Güç Ünitesi – Makine Tipi
Makine tipi kullanım ve ilgili endüstriyel bağlantı uygulamalarında kullanılan 5 çekirdekli konfigürasyondur.
Kullanım Alanları
GHS-15L/KL Modelinin Avantajları
- 0,20–1,47 N·m tork çalışma aralığı
- 2–15 kgf·cm tork kapasitesi
- ±%3 tork hassasiyeti
- 1000 rpm düşük hız
- 2000–2500 rpm boşta devir
- Fırçasız motor teknolojisi
- Hall sensörlü anahtarlama
- Kademesiz tork ayarı
- Arka stop vidası ile tork ayarı
- Manyetik indüksiyonlu durdurma sistemi
- Ø5 / H5 / H6.35 uç uyumluluğu
- 3PIN / 5PIN bağlantı seçeneği
Teknik Özellikler
| GHS-15L/KL Teknik Parametreleri | |
|---|---|
| Model | GHS-15L/KL |
| Ürün Tipi | Fırçasız Elektrikli Tornavida |
| Giriş Gerilimi | DC 30V |
| Tork Aralığı | 2–15 kgf·cm |
| Tork Aralığı | 1,74–13,02 lbf·in |
| Tork Aralığı | 0,20–1,47 N·m |
| Tork Hassasiyeti | ±%3 |
| Tork Ayarı | Kademesiz |
| Tork Ayar Mekanizması | Arka Stop Vidası (Back Stop Screw) |
| Çalıştırma Şekli | El Basmalı Tip (Hand Press Type) |
| Düşük Hız | 1000 rpm |
| Boşta Devir | 2000–2500 rpm |
| Ağırlık | 1,3 / 1,4 kg |
| Boşta Akım | 0,3 A |
| Uyumlu Uç | Ø5 / H5 / H6.35 |
| Makine Vidası | 2,3–3,5 mm |
| Kendinden Diş Açan Vida | 2,0–3,0 mm |
| Bağlantı Seçenekleri | 3PIN / 5PIN |
| Güç Ünitesi | |
|---|---|
| Giriş Gerilimi | AC 100–240V |
| Çıkış Gerilimi | DC 30V |
| Çıkış Akımı | 3A |
| Dış Ölçüler | 137,5 × 76 × 32 mm |
| Ağırlık | 260 g |
3PIN / 5PIN Bağlantı Seçenekleri
Önemli Bilgi: GHS-15L/KL için katalog teknik tablosunda 2–15 kgf·cm / 0,20–1,47 N·m tork aralığı ve ±%3 tork hassasiyeti belirtilmektedir.
Teknik tabloda 1000 rpm düşük hız ile 2000–2500 rpm boşta devir ayrı parametreler olarak verildiğinden sayfada her iki değer ayrı olarak gösterilmiştir.
GHS seri açıklamasında güç sistemi için 110–250V çalışma ortamı ifade edilirken, ayrı güç ünitesi teknik tablosunda giriş gerilimi AC 100–240V olarak belirtilmiştir. Teknik özelliklerde güç ünitesi tablosundaki AC 100–240V değeri esas alınmıştır.
Ürün Seçimi ve Teknik Destek
Uygun elektrikli tornavida modelinin seçimi; kullanılacak vida tipi ve çapı, hedef tork değeri, üretim hızı, çalışma koşulları ve bağlantı gereksinimine göre yapılmalıdır. GHS-15L/KL, 0,20–1,47 N·m tork aralığında kontrollü ve hızlı vidalama gerektiren profesyonel montaj uygulamalarında değerlendirilebilir. Doğru model ve güç ünitesi konfigürasyonu için DK Teknoloji teknik destek ekibinden yardım alabilirsiniz.
