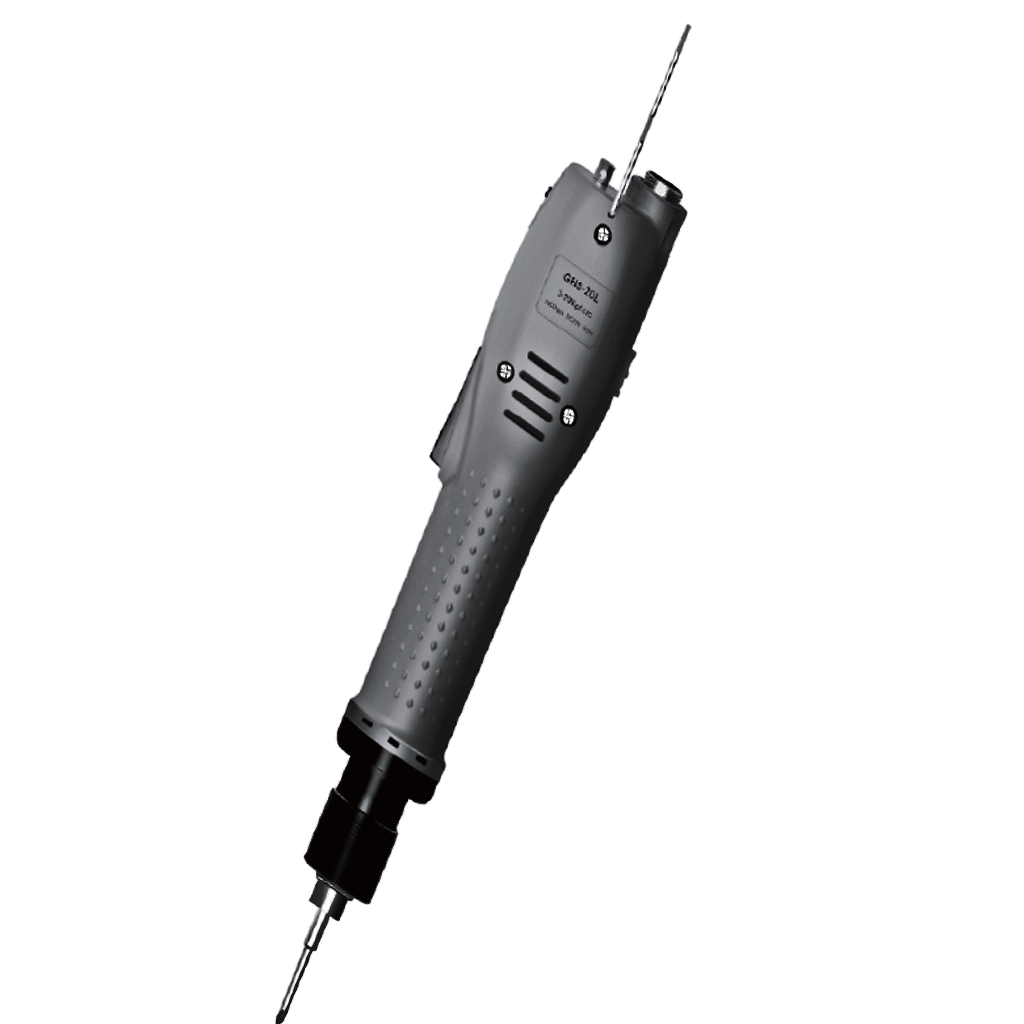

GHS-20L/KL Fırçasız Elektrikli Tornavida
GHS-20L/KL Fırçasız Elektrikli Tornavida
GHS-20L/KL Fırçasız Elektrikli Tornavida; profesyonel montaj, seri üretim ve kontrollü vida sıkma uygulamaları için geliştirilmiş yüksek performanslı endüstriyel vidalama çözümüdür. 0,29–1,96 N·m tork aralığı, ±%3 tork hassasiyeti, 1000 rpm düşük hız ve 2000–2500 rpm boşta devir değerleriyle hız ve tork kontrolünü bir araya getirir.
Öne Çıkan Özellikler
0,29–1,96 N·m Tork Aralığı
3–20 kgf·cm tork kapasitesi, orta tork gerektiren profesyonel montaj uygulamalarında kontrollü sıkma imkânı sağlar.
2000–2500 rpm Yüksek Hız
Seri üretim ve tekrarlanan vidalama işlemlerinde yüksek çalışma hızını destekler.
1000 rpm Düşük Hız
Daha kontrollü vidalama işlemleri için üretici teknik tablosunda 1000 rpm düşük hız değeri belirtilmiştir.
Fırçasız Motor Teknolojisi
Daha düşük çalışma sesi, dayanıklılık ve uzun servis ömrünü destekleyen fırçasız motor yapısına sahiptir.
Hall Sensörlü Anahtarlama
Hall sensörlü anahtarlama sistemi, mekanik anahtar kullanımını azaltarak uzun süreli profesyonel kullanımı destekler.
Manyetik Durdurma Sistemi
Dahili manyetik indüksiyon sistemi; yüksek hassasiyet, hızlı frenleme ve düşük darbe kuvveti için tasarlanmıştır.
Daha Yüksek Tork Gerektiren Seri Montajlar İçin
GHS-20L/KL Fırçasız Elektrikli Tornavida, elektronik, elektromekanik ve endüstriyel seri üretim uygulamalarında hassas ve tekrarlanabilir vida sıkma işlemleri için geliştirilmiştir.
3–20 kgf·cm / 0,29–1,96 N·m çalışma aralığı, GHS-10L/KL ve GHS-15L/KL modellerine göre daha yüksek maksimum tork gerektiren uygulamalara hitap eder.
Teknik tabloda tork hassasiyeti ±%3, tork ayarı kademesiz ve tork ayar mekanizması arka stop vidası olarak belirtilmektedir.
GHS Serisi Tork Diyagramı
GHS-20L/KL modeli 3–20 kgf·cm / 0,29–1,96 N·m tork çalışma aralığına sahiptir. GHS serisi ortak diyagramında GHS-10L/KL, GHS-15L/KL, GHS-20L/KL ve GHS-25L/KL modellerinin tork karakteristikleri karşılaştırmalı olarak gösterilmektedir.
Güç Kaynağı ve Bağlantı Seçenekleri
GHS serisinde kullanım şekline göre 3 çekirdekli el tipi güç kaynağı ve 5 çekirdekli makine tipi güç ünitesi seçenekleri bulunmaktadır.
3 Çekirdekli Güç Kaynağı – El Tipi
El tipi profesyonel vidalama uygulamalarında kullanılan 3 çekirdekli güç kaynağı bağlantı seçeneğidir.
5 Çekirdekli Güç Ünitesi – Makine Tipi
Makine tipi profesyonel vidalama uygulamalarında kullanılan 5 çekirdekli güç ve bağlantı konfigürasyonudur.
Kullanım Alanları
GHS-20L/KL Modelinin Avantajları
- 0,29–1,96 N·m tork çalışma aralığı
- 3–20 kgf·cm tork kapasitesi
- ±%3 tork hassasiyeti
- 1000 rpm düşük hız
- 2000–2500 rpm boşta devir
- Fırçasız motor teknolojisi
- Hall sensörlü anahtarlama sistemi
- Kademesiz tork ayarı
- Arka stop vidası ile tork ayarı
- Manyetik indüksiyonlu durdurma sistemi
- Ø5 / H5 / H6.35 uç uyumluluğu
- 3PIN / 5PIN bağlantı seçeneği
Teknik Özellikler
| GHS-20L/KL Teknik Parametreleri | |
|---|---|
| Model | GHS-20L/KL |
| Ürün Tipi | Fırçasız Elektrikli Tornavida |
| Giriş Gerilimi | DC 30V |
| Tork Aralığı | 3–20 kgf·cm |
| Tork Aralığı | 2,6–17,36 lbf·in |
| Tork Aralığı | 0,29–1,96 N·m |
| Tork Hassasiyeti | ±%3 |
| Tork Ayarı | Kademesiz |
| Tork Ayar Mekanizması | Arka Stop Vidası (Back Stop Screw) |
| Çalıştırma Şekli | El Basmalı Tip (Hand Press Type) |
| Düşük Hız | 1000 rpm |
| Boşta Devir | 2000–2500 rpm |
| Ağırlık | 1,3 / 1,4 kg |
| Boşta Akım | 0,3 A |
| Uyumlu Uç | Ø5 / H5 / H6.35 |
| Makine Vidası | 2,6–4,0 mm |
| Kendinden Diş Açan Vida | 2,0–3,0 mm |
| Bağlantı Seçenekleri | 3PIN / 5PIN |
| ESD | Opsiyonel |
| Güç Ünitesi | |
|---|---|
| Giriş Gerilimi | AC 100–240V |
| Çıkış Gerilimi | DC 30V |
| Çıkış Akımı | 3A |
| Dış Ölçüler | 137,5 × 76 × 32 mm |
| Ağırlık | 260 g |
3PIN / 5PIN ve ESD Seçenekleri
Önemli Bilgi: GHS-20L/KL için üretici teknik tablosunda 3–20 kgf·cm / 0,29–1,96 N·m tork aralığı ve ±%3 tork hassasiyeti belirtilmektedir.
Teknik tabloda 1000 rpm düşük hız ve 2000–2500 rpm boşta devir ayrı parametreler olarak verildiğinden, bu değerler ürün sayfasında ayrı olarak gösterilmiştir.
Seri tanıtım metninde güç sistemi için 110–250V çalışma ortamından bahsedilirken güç ünitesinin ayrı teknik tablosunda giriş gerilimi AC 100–240V olarak belirtilmektedir. Teknik özelliklerde ayrı güç ünitesi tablosundaki AC 100–240V değeri esas alınmıştır.
Ürün Seçimi ve Teknik Destek
Uygun elektrikli tornavida modelinin seçimi; kullanılacak vida tipi ve çapı, hedef tork değeri, üretim hızı, çalışma koşulları, bağlantı tipi ve ESD gereksinimine göre yapılmalıdır. GHS-20L/KL, 0,29–1,96 N·m tork aralığında kontrollü ve hızlı vidalama gerektiren profesyonel montaj uygulamalarında değerlendirilebilir. Doğru model ve güç ünitesi konfigürasyonu için DK Teknoloji teknik destek ekibinden yardım alabilirsiniz.
