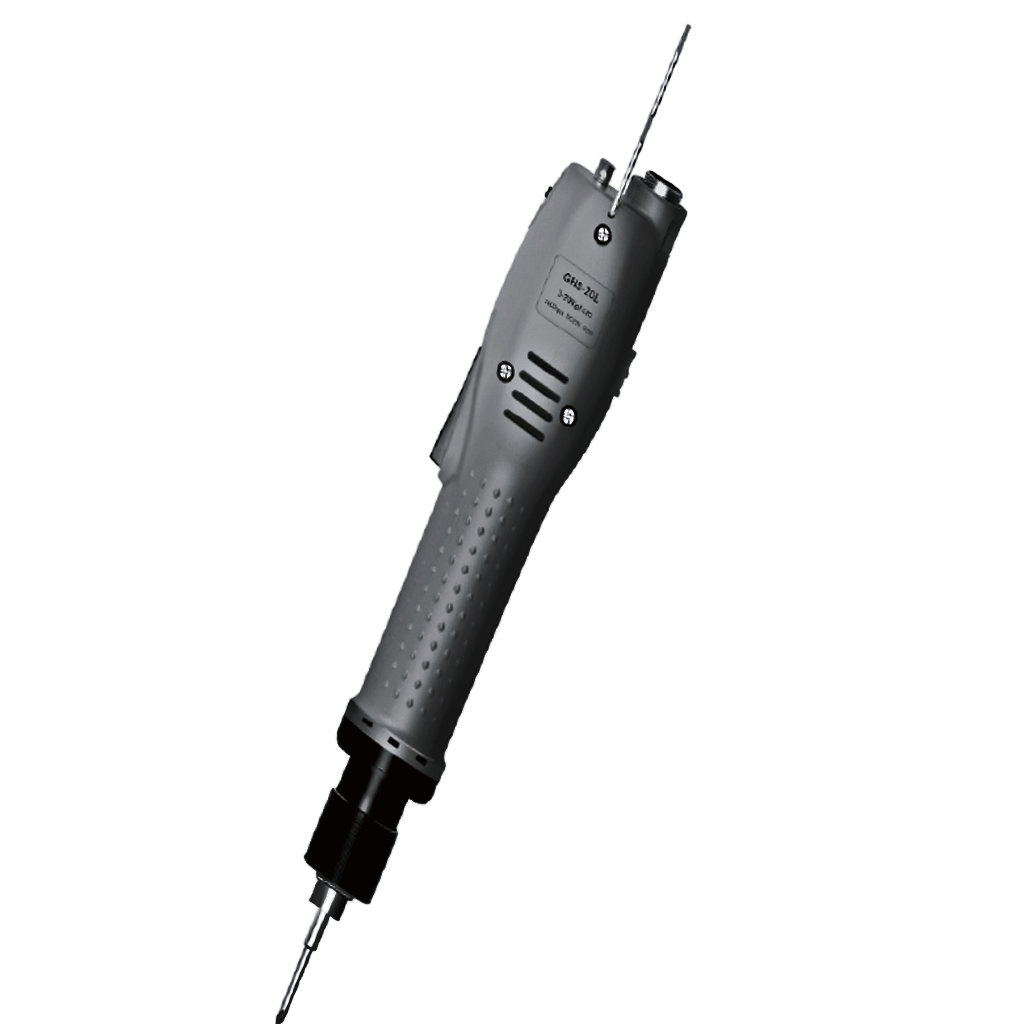

GHS-25L/KL Fırçasız Elektrikli Tornavida
GHS-25L/KL Fırçasız Elektrikli Tornavida
GHS-25L/KL Fırçasız Elektrikli Tornavida; profesyonel montaj ve seri üretim uygulamalarında daha yüksek tork kapasitesi gerektiren vidalama işlemleri için geliştirilmiştir. 0,49–2,45 N·m tork aralığı, ±%3 tork hassasiyeti, 1000 rpm düşük hız ve 2000–2500 rpm boşta devir değerleriyle kontrollü ve hızlı vidalamayı destekler.
Öne Çıkan Özellikler
0,49–2,45 N·m Geniş Tork Aralığı
5–25 kgf·cm tork kapasitesi, GHS serisinde daha yüksek sıkma kuvveti gerektiren profesyonel montaj uygulamalarını destekler.
2000–2500 rpm Yüksek Hız
Seri üretim ve tekrarlanan vidalama operasyonlarında yüksek çalışma hızının korunmasına yardımcı olur.
1000 rpm Düşük Hız
Daha kontrollü sıkma işlemleri için üretici teknik tablosunda 1000 rpm düşük hız değeri belirtilmektedir.
Fırçasız Motor Teknolojisi
Daha düşük çalışma sesi, dayanıklılık ve uzun kullanım ömrü için fırçasız motor teknolojisi kullanır.
Hall Sensörlü Anahtarlama
GHS serisinde Hall sensörlü anahtarlama sistemi kullanılarak uzun süreli profesyonel çalışma desteklenmektedir.
Manyetik Durdurma Sistemi
Dahili manyetik indüksiyon sistemi; yüksek hassasiyet, ani frenleme ve düşük darbe kuvveti için tasarlanmıştır.
GHS Serisinin 2,45 N·m Tork Kapasiteli Modeli
GHS-25L/KL Fırçasız Elektrikli Tornavida, elektronik, elektromekanik ve endüstriyel üretim uygulamalarında yüksek çalışma hızıyla birlikte daha geniş tork kapasitesine ihtiyaç duyulan montaj işlemleri için tasarlanmıştır.
5–25 kgf·cm / 0,49–2,45 N·m tork çalışma aralığı, GHS-20L/KL modeline göre daha yüksek maksimum tork gerektiren uygulamalara yönelik kullanım imkânı sağlar.
Üretici teknik tablosunda tork hassasiyeti ±%3, tork ayarı kademesiz ve tork ayar mekanizması arka stop vidası olarak belirtilmektedir.
GHS Serisi Tork Diyagramı
GHS-25L/KL modeli 5–25 kgf·cm / 0,49–2,45 N·m tork çalışma aralığına sahiptir. GHS serisi ortak tork diyagramında GHS-10L/KL, GHS-15L/KL, GHS-20L/KL ve GHS-25L/KL modellerinin tork karakteristikleri karşılaştırmalı olarak gösterilmektedir.
Güç Kaynağı ve Bağlantı Seçenekleri
GHS serisinde kullanım konfigürasyonuna göre 3 çekirdekli el tipi güç kaynağı ve 5 çekirdekli makine tipi güç ünitesi seçenekleri bulunmaktadır.
3 Çekirdekli Güç Kaynağı – El Tipi
El tipi profesyonel vidalama uygulamalarında kullanılan 3 çekirdekli güç kaynağı bağlantı seçeneğidir.
5 Çekirdekli Güç Ünitesi – Makine Tipi
Makine tipi profesyonel uygulamalarda kullanılan 5 çekirdekli güç ve bağlantı konfigürasyonudur.
Kullanım Alanları
GHS-25L/KL Modelinin Avantajları
- 0,49–2,45 N·m tork çalışma aralığı
- 5–25 kgf·cm tork kapasitesi
- ±%3 tork hassasiyeti
- 1000 rpm düşük hız
- 2000–2500 rpm boşta devir
- Fırçasız motor teknolojisi
- Hall sensörlü anahtarlama sistemi
- Kademesiz tork ayarı
- Arka stop vidası ile tork ayarı
- Manyetik indüksiyonlu durdurma sistemi
- Ø5 / H5 / H6.35 uç uyumluluğu
- 3PIN / 5PIN bağlantı seçeneği
Teknik Özellikler
| GHS-25L/KL Teknik Parametreleri | |
|---|---|
| Model | GHS-25L/KL |
| Ürün Tipi | Fırçasız Elektrikli Tornavida |
| Giriş Gerilimi | DC 30V |
| Tork Aralığı | 5–25 kgf·cm |
| Tork Aralığı | 4,34–21,7 lbf·in |
| Tork Aralığı | 0,49–2,45 N·m |
| Tork Hassasiyeti | ±%3 |
| Tork Ayarı | Kademesiz |
| Tork Ayar Mekanizması | Arka Stop Vidası (Back Stop Screw) |
| Çalıştırma Şekli | El Basmalı Tip (Hand Press Type) |
| Düşük Hız | 1000 rpm |
| Boşta Devir | 2000–2500 rpm |
| Ağırlık | 1,3 / 1,4 kg |
| Boşta Akım | 0,3 A |
| Uyumlu Uç | Ø5 / H5 / H6.35 |
| Makine Vidası | 1,6–5,0 mm |
| Kendinden Diş Açan Vida | 2,6–4,5 mm |
| Bağlantı Seçenekleri | 3PIN / 5PIN |
| ESD | Opsiyonel |
| Güç Ünitesi | |
|---|---|
| Giriş Gerilimi | AC 100–240V |
| Çıkış Gerilimi | DC 30V |
| Çıkış Akımı | 3A |
| Dış Ölçüler | 137,5 × 76 × 32 mm |
| Ağırlık | 260 g |
3PIN / 5PIN ve ESD Seçenekleri
Önemli Bilgi: GHS-25L/KL için üretici teknik tablosunda 5–25 kgf·cm / 0,49–2,45 N·m tork aralığı ve ±%3 tork hassasiyeti belirtilmektedir.
Teknik tabloda 1000 rpm düşük hız ve 2000–2500 rpm boşta devir ayrı parametreler olarak verildiğinden, bu değerler sayfada ayrı şekilde gösterilmiştir.
Üretici tablosunda uygulanabilir vida çapı; makine vidası için 1,6–5,0 mm, kendinden diş açan vida için 2,6–4,5 mm olarak belirtilmektedir. Bu değerler katalogdaki teknik tablo esas alınarak aktarılmıştır.
Seri açıklamasında güç sistemi için 110–250V çalışma ortamından bahsedilirken ayrı güç ünitesi teknik tablosunda giriş gerilimi AC 100–240V olarak verilmektedir. Teknik özellikler bölümünde ayrı güç ünitesi tablosundaki AC 100–240V değeri esas alınmıştır.
Ürün Seçimi ve Teknik Destek
Uygun elektrikli tornavida modelinin seçimi; kullanılacak vida tipi ve çapı, hedef tork değeri, üretim hızı, çalışma koşulları, bağlantı tipi ve ESD gereksinimine göre yapılmalıdır. GHS-25L/KL, 0,49–2,45 N·m tork aralığında daha yüksek sıkma kapasitesi gerektiren profesyonel seri montaj uygulamalarında değerlendirilebilir. Doğru model ve güç ünitesi konfigürasyonu için DK Teknoloji teknik destek ekibinden yardım alabilirsiniz.
