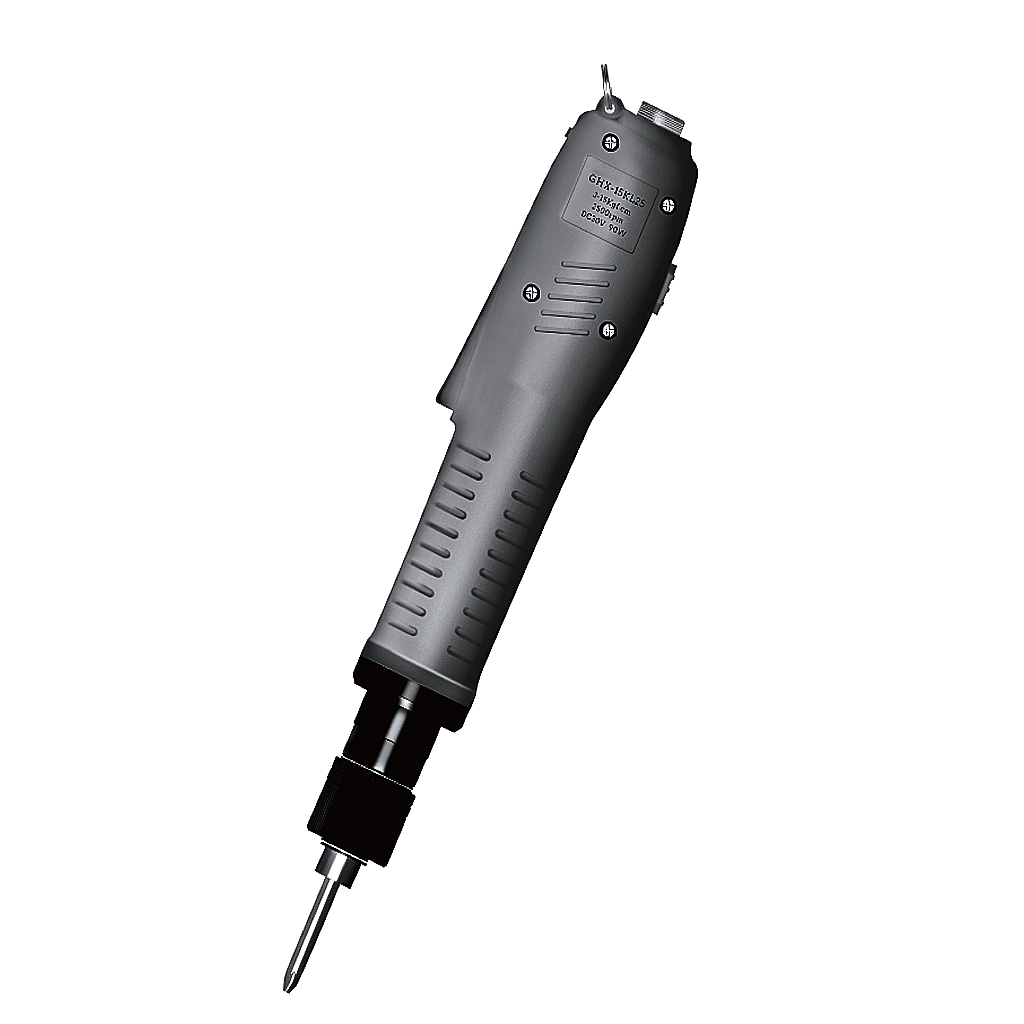

GHX-10KL20 Elektrikli Tornavida – Fırçasız 2000 rpm 0,29–0,98 N·m
GHX-10KL20 Elektrikli Tornavida – Fırçasız 2000 rpm 0,29–0,98 N·m
GHX-10KL20 Elektrikli Tornavida; hızlı seri üretim, profesyonel montaj ve otomatik vidalama sistemleri için geliştirilmiş yüksek hızlı fırçasız elektrikli tornavidadır. 0,29–0,98 N·m tork aralığı, ±%3 tork hassasiyeti ve 2000 rpm boşta devir değeriyle hızlı ve kontrollü vidalama işlemlerini destekler.
Öne Çıkan Özellikler
2000 rpm Yüksek Çalışma Hızı
Yüksek devir yapısı, seri üretim ve tekrarlanan montaj operasyonlarında vidalama süresinin azaltılmasına yardımcı olur.
0,29–0,98 N·m Hassas Tork
3–10 kgf·cm çalışma aralığı ve ±%3 tork hassasiyeti ile kontrollü vidalama işlemlerini destekler.
Fırçasız Motor Teknolojisi
Yüksek performans, çalışma kararlılığı ve uzun servis ömrü için fırçasız motor teknolojisi kullanır.
Manyetik Durdurma Sistemi
Dahili manyetik indüksiyon sistemi; yüksek hassasiyet, hızlı frenleme ve düşük darbe kuvveti sağlayacak şekilde tasarlanmıştır.
Kademesiz Tork Ayarı
Tork değeri uygulamanın gereksinimine göre kademesiz olarak ayarlanabilir.
Otomasyon Sistemlerine Uygun
GHX serisi otomatik vida montaj ekipmanları için geliştirilmiş olup sinyal çıkışı ve 5 çekirdekli bağlantı seçeneğini destekler.
Hızlı Seri Vidalama ve Otomasyon Uygulamaları İçin
GHX-10KL20 Elektrikli Tornavida, yüksek hızlı vidalama gerektiren profesyonel üretim hatları ve otomatik vida montaj sistemleri için geliştirilmiştir.
3–10 kgf·cm / 0,29–0,98 N·m tork çalışma aralığı ile 2000 rpm boşta devir değerinin birleşimi, hızlı montaj işlemlerinde kullanım avantajı sağlar.
Üretici teknik tablosunda tork hassasiyeti ±%3 olarak belirtilmektedir. Kademesiz tork ayarı, uygulama için gerekli sıkma değerinin belirlenmesine yardımcı olur.
GHX Serisi Tork Diyagramı
GHX-10KL20 modeli 3–10 kgf·cm / 0,29–0,98 N·m tork çalışma aralığına sahiptir. GHX serisi ortak diyagramı farklı model ve tork aralıklarının karşılaştırılmasını sağlar.
Güç Kaynağı ve Bağlantı Seçenekleri
GHX serisi, kullanım şekline göre el tipi 3 çekirdekli veya otomasyon uygulamalarına yönelik 5 çekirdekli bağlantı sistemiyle kullanılabilir.
3 Çekirdekli Güç Kaynağı – El Tipi Kullanım
Manuel ve el tipi profesyonel vidalama uygulamalarında kullanılan güç kaynağı ve bağlantı konfigürasyonudur.
5 Çekirdekli Güç Kaynağı – Otomasyon
Otomatik vidalama makineleri ve üretim otomasyon sistemleri için kullanılan 5 çekirdekli bağlantı ve sinyal yapısıdır.
Kullanım Alanları
GHX-10KL20 Modelinin Avantajları
- 0,29–0,98 N·m tork çalışma aralığı
- 3–10 kgf·cm tork kapasitesi
- ±%3 tork hassasiyeti
- 2000 rpm yüksek çalışma hızı
- Fırçasız motor teknolojisi
- Kademesiz tork ayarı
- Manyetik indüksiyonlu durdurma sistemi
- Ø5 uç bağlantısı
- 3 çekirdekli el tipi bağlantı seçeneği
- 5 çekirdekli otomasyon bağlantı seçeneği
Teknik Özellikler
| GHX-10KL20 Teknik Parametreleri | |
|---|---|
| Model | GHX-10KL20 |
| Ürün Tipi | Yüksek Hızlı Fırçasız Elektrikli Tornavida |
| Giriş Gerilimi | DC 30V |
| Tork Aralığı | 3–10 kgf·cm |
| Tork Aralığı | 2,6–8,68 lbf·in |
| Tork Aralığı | 0,29–0,98 N·m |
| Tork Hassasiyeti | ±%3 |
| Tork Ayarı | Kademesiz |
| Çalıştırma Şekli | El Basmalı Tip (Hand Press Type) |
| Boşta Devir | 2000 rpm |
| Ağırlık | 1,3–1,4 kg |
| Boşta Akım | 0,3 A |
| Uyumlu Uç | Ø5 |
| Makine Vidası | 2,3–3,5 mm |
| Kendinden Diş Açan Vida | 2,0–3,0 mm |
| Bağlantı | 3 Çekirdek / 5 Çekirdek |
| Güç Ünitesi | |
|---|---|
| Giriş Gerilimi | AC 100–240V |
| Çıkış Gerilimi | DC 30V |
| Çıkış Akımı | 3A |
| Dış Ölçüler | 137,5 × 76 × 32 mm |
| Ağırlık | 260 g |
El Tipi Kullanım ve Otomasyon Entegrasyonu
Önemli Bilgi: GHX-10KL20 ve GHX-10KL25 modellerinin tork değerleri aynıdır: 3–10 kgf·cm / 0,29–0,98 N·m. Temel fark çalışma hızıdır. GHX-10KL20 2000 rpm, GHX-10KL25 ise 2500 rpm olarak belirtilmiştir.
GHX serisinde el tipi kullanım ile otomasyon uygulamalarında kullanılan güç kaynağı ve bağlantı yapısı farklı olabilir. El tipi sistem için 3 çekirdekli, otomatik makine uygulaması için 5 çekirdekli bağlantı yapısı gösterilmektedir.
Seri açıklaması ile güç ünitesi teknik tablosundaki giriş gerilimi ifadeleri arasında farklılık bulunduğundan, teknik tabloda AC 100–240V değeri esas alınmıştır.
Ürün Seçimi ve Teknik Destek
Uygun elektrikli tornavida modelinin seçimi; kullanılacak vida tipi ve çapı, hedef tork değeri, üretim hızı, el tipi veya otomasyon kullanımı ve bağlantı gereksinimine göre yapılmalıdır. Doğru GHX modeli ve güç kaynağı konfigürasyonunun belirlenmesi için DK Teknoloji teknik destek ekibinden yardım alabilirsiniz.
