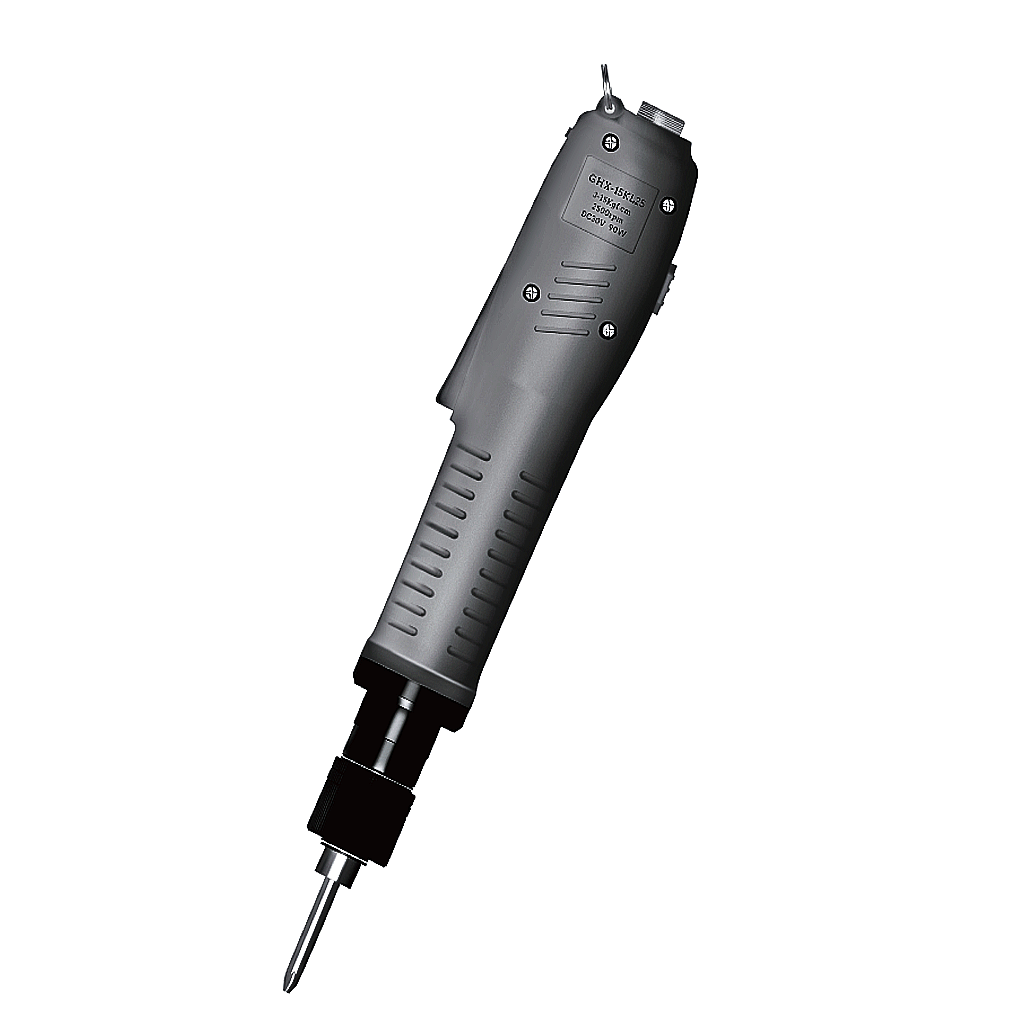

GHX-10KL25 Fırçasız Elektrikli Tornavida
GHX-10KL25 Fırçasız Elektrikli Tornavida – 2500 rpm
GHX-10KL25 Fırçasız Elektrikli Tornavida; yüksek hızlı seri üretim, profesyonel montaj ve otomatik vidalama sistemleri için geliştirilmiştir. 0,29–0,98 N·m tork aralığı, ±%3 tork hassasiyeti ve 2500 rpm boşta devir değeriyle yüksek üretim hızının gerekli olduğu kontrollü vidalama uygulamalarına yöneliktir.
Öne Çıkan Özellikler
2500 rpm Yüksek Çalışma Hızı
2500 rpm boşta devir değeri, yoğun seri üretim ve tekrarlanan montaj operasyonlarında yüksek vidalama hızını destekler.
0,29–0,98 N·m Hassas Tork
3–10 kgf·cm çalışma aralığı ve ±%3 tork hassasiyetiyle kontrollü ve tekrarlanabilir vidalama işlemlerini destekler.
Fırçasız Motor Teknolojisi
Yüksek performans, çalışma kararlılığı ve uzun servis ömrünü destekleyen fırçasız motor yapısına sahiptir.
Manyetik Durdurma Sistemi
Dahili manyetik indüksiyon sistemi; yüksek algılama hassasiyeti, hızlı frenleme ve düşük darbe kuvveti sağlayacak şekilde tasarlanmıştır.
Kademesiz Tork Ayarı
Tork seviyesi uygulamanın gereksinimine göre kademesiz biçimde ayarlanabilir. Tork ayarı arka stop vidası üzerinden yapılır.
Otomasyon Sistemlerine Uygun
GHX serisi otomatik vida montaj ekipmanları için geliştirilmiş olup sinyal çıkışı ve 5 çekirdekli bağlantı seçeneğini destekler.
2500 rpm ile Yüksek Hızlı Seri Vidalama
GHX-10KL25 Fırçasız Elektrikli Tornavida, vidalama çevrim süresinin önemli olduğu profesyonel üretim hatları, elektronik montaj uygulamaları ve otomatik vida montaj sistemleri için geliştirilmiştir.
3–10 kgf·cm / 0,29–0,98 N·m tork çalışma aralığı, 2500 rpm yüksek çalışma hızıyla bir araya gelerek hassas ve hızlı seri montaj işlemlerinde kullanım avantajı sağlar.
Üretici teknik tablosunda çıkış tork hassasiyeti ±%3 olarak belirtilmektedir. Kademesiz tork ayar mekanizması sayesinde uygulamaya uygun sıkma değeri belirlenebilir.
GHX Serisi Tork Diyagramı
GHX-10KL25 modeli 3–10 kgf·cm / 0,29–0,98 N·m tork çalışma aralığına sahiptir. GHX serisi ortak tork diyagramı, serideki farklı modellerin tork karakteristiklerinin karşılaştırılmasına yardımcı olur.
Güç Kaynağı ve Bağlantı Seçenekleri
GHX serisi hem el tipi profesyonel kullanım hem de otomatik vidalama makinesi uygulamaları için farklı bağlantı seçenekleriyle kullanılabilir.
3 Çekirdekli Güç Kaynağı – El Tipi
Manuel ve el tipi profesyonel vidalama uygulamalarında kullanılan güç kaynağı ve bağlantı konfigürasyonudur.
5 Çekirdekli Güç Kaynağı – Otomasyon
Otomatik vidalama makineleri ve üretim otomasyon sistemlerinde sinyal bağlantısı için kullanılan 5 çekirdekli güç ve bağlantı yapısıdır.
Kullanım Alanları
GHX-10KL25 Modelinin Avantajları
- 0,29–0,98 N·m tork çalışma aralığı
- 3–10 kgf·cm tork kapasitesi
- ±%3 tork hassasiyeti
- 2500 rpm yüksek çalışma hızı
- Fırçasız motor teknolojisi
- Kademesiz tork ayarı
- Arka stop vidası ile tork ayarı
- Manyetik indüksiyonlu durdurma sistemi
- Ø5 uç bağlantısı
- El tipi ve otomasyon kullanım seçeneği
Teknik Özellikler
| GHX-10KL25 Teknik Parametreleri | |
|---|---|
| Model | GHX-10KL25 |
| Ürün Tipi | Yüksek Hızlı Fırçasız Elektrikli Tornavida |
| Giriş Gerilimi | DC 30V |
| Tork Aralığı | 3–10 kgf·cm |
| Tork Aralığı | 2,6–8,68 lbf·in |
| Tork Aralığı | 0,29–0,98 N·m |
| Tork Hassasiyeti | ±%3 |
| Tork Ayarı | Kademesiz |
| Tork Ayar Mekanizması | Arka Stop Vidası (Back Stop Screw) |
| Çalıştırma Şekli | El Basmalı Tip (Hand Press Type) |
| Boşta Devir | 2500 rpm |
| Ağırlık | 1,3–1,4 kg |
| Boşta Akım | 0,3 A |
| Uyumlu Uç | Ø5 |
| Makine Vidası | 2,3–3,5 mm |
| Kendinden Diş Açan Vida | 2,0–3,0 mm |
| Bağlantı Seçenekleri | 3PIN / 5PIN |
| Güç Ünitesi | |
|---|---|
| Giriş Gerilimi | AC 100–240V |
| Çıkış Gerilimi | DC 30V |
| Çıkış Akımı | 3A |
| Dış Ölçüler | 137,5 × 76 × 32 mm |
| Ağırlık | 260 g |
El Tipi Kullanım ve Otomasyon Entegrasyonu
Önemli Bilgi: GHX-10KL20 ve GHX-10KL25 aynı 3–10 kgf·cm / 0,29–0,98 N·m tork aralığına sahiptir. İki model arasındaki temel fark çalışma hızıdır: GHX-10KL20 2000 rpm, GHX-10KL25 2500 rpm.
Üretici teknik tablosunda otomatik makine ve el tipi kullanıma uygunluk belirtilmiştir. Otomatik makine uygulamasında 5 çekirdekli güç kaynağı ve 5 çekirdekli güç kablosu kullanılmaktadır.
Seri açıklamasında güç kaynağı çalışma ortamı 100–250V olarak belirtilirken, ayrı teknik tabloda giriş gerilimi AC 100–240V olarak verilmektedir. Bu sayfadaki teknik tabloda güç ünitesine ait ayrı parametre tablosundaki AC 100–240V değeri esas alınmıştır.
Ürün Seçimi ve Teknik Destek
Uygun elektrikli tornavida modelinin seçimi; kullanılacak vida tipi ve çapı, hedef tork değeri, üretim hızı, el tipi veya otomasyon kullanımı ve bağlantı gereksinimine göre yapılmalıdır. GHX-10KL25 özellikle yüksek vidalama hızının öncelikli olduğu uygulamalarda değerlendirilmelidir. Doğru model ve güç kaynağı konfigürasyonu için DK Teknoloji teknik destek ekibinden yardım alabilirsiniz.
