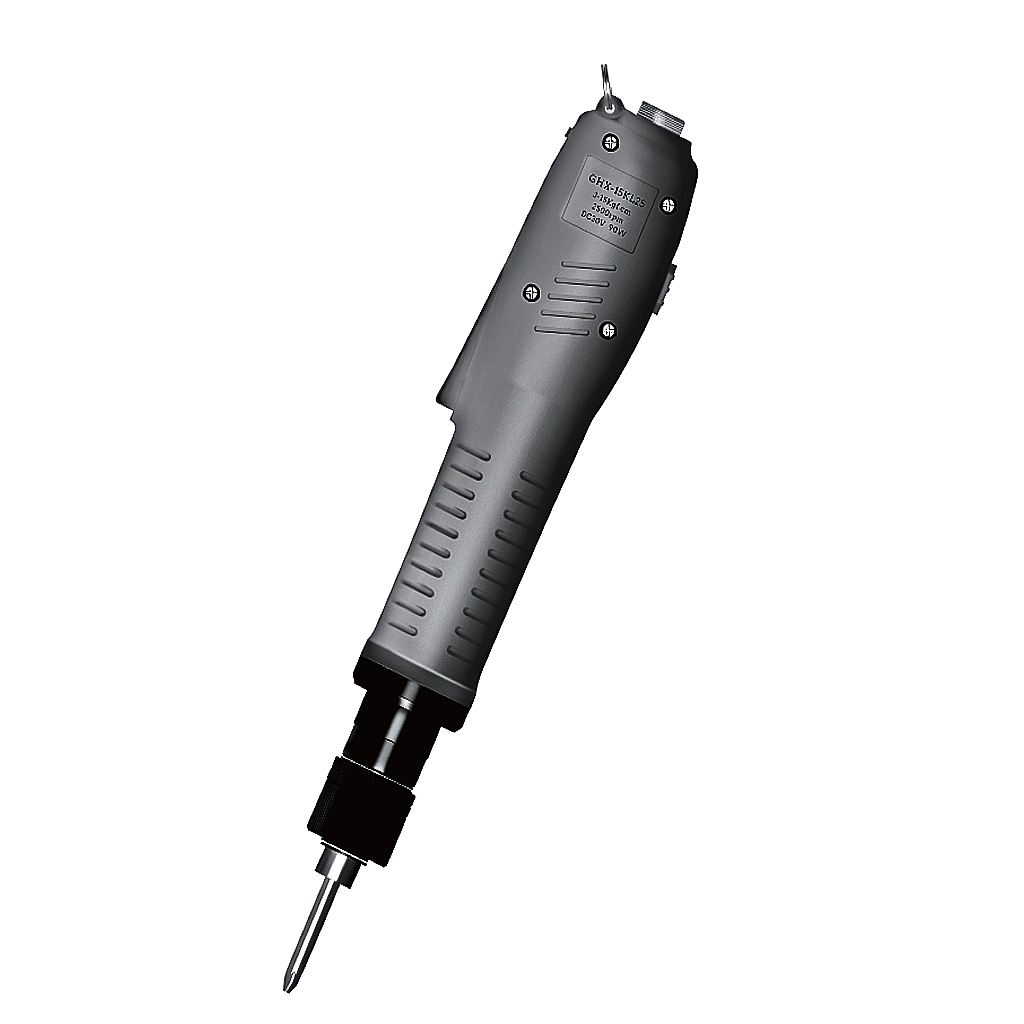

GHX-15KL25 Fırçasız Elektrikli Tornavida
GHX-15KL25 Fırçasız Elektrikli Tornavida – 2500 rpm
GHX-15KL25 Fırçasız Elektrikli Tornavida; yüksek hızlı seri üretim, profesyonel montaj ve otomatik vida sıkma sistemleri için geliştirilmiştir. 0,29–1,47 N·m tork aralığı, ±%3 tork hassasiyeti ve 2500 rpm boşta devir değeriyle hızlı ve kontrollü vidalama uygulamalarını destekler.
Öne Çıkan Özellikler
2500 rpm Yüksek Çalışma Hızı
Seri üretim hatlarında yüksek vidalama hızının gerekli olduğu tekrarlanan montaj operasyonlarını destekler.
0,29–1,47 N·m Tork Aralığı
3–15 kgf·cm çalışma aralığı ve ±%3 hassasiyet ile kontrollü ve tekrarlanabilir vidalama sağlar.
Fırçasız Motor Teknolojisi
Yüksek performans, çalışma kararlılığı ve uzun kullanım ömrünü destekleyen fırçasız motor yapısına sahiptir.
Manyetik Durdurma Sistemi
Dahili manyetik indüksiyon sistemi; yüksek hassasiyet, hızlı frenleme ve düşük darbe kuvveti sağlayacak şekilde tasarlanmıştır.
Kademesiz Tork Ayarı
Tork seviyesi uygulamanın gereksinimine göre kademesiz olarak ayarlanabilir. Ayar arka stop vidası üzerinden yapılır.
Otomasyon Sistemlerine Uygun
GHX serisi vida montaj otomasyon ekipmanları için geliştirilmiş olup sinyal çıkışı ve 5 çekirdekli bağlantı kullanımını destekler.
Daha Geniş Tork Aralığında 2500 rpm Vidalama
GHX-15KL25 Fırçasız Elektrikli Tornavida, yüksek üretim hızının yanı sıra GHX-10KL25 modeline göre daha yüksek maksimum tork gerektiren seri montaj ve otomasyon uygulamaları için geliştirilmiştir.
3–15 kgf·cm / 0,29–1,47 N·m tork çalışma aralığı ile 2500 rpm boşta devir değerinin birleşimi, hızlı ve kontrollü montaj işlemlerinde kullanım avantajı sağlar.
Üretici teknik tablosunda tork hassasiyeti ±%3 olarak belirtilmektedir. Kademesiz tork ayar mekanizması, farklı montaj uygulamalarına uygun sıkma seviyesinin belirlenmesini destekler.
GHX Serisi Tork Diyagramı
GHX-15KL25 modeli 3–15 kgf·cm / 0,29–1,47 N·m tork çalışma aralığına sahiptir. GHX serisi ortak diyagramında GHX-10KL20/25, GHX-15KL25 ve GHX-17KL20 modellerinin tork karakteristikleri karşılaştırmalı olarak gösterilmektedir.
Güç Kaynağı ve Bağlantı Seçenekleri
GHX serisi hem el tipi profesyonel kullanım hem de otomatik vidalama makinesi uygulamaları için farklı bağlantı konfigürasyonlarıyla kullanılabilir.
3 Çekirdekli Güç Kaynağı – El Tipi
Manuel ve el tipi profesyonel vidalama uygulamalarında kullanılan güç kaynağı ve bağlantı yapısıdır.
5 Çekirdekli Güç Kaynağı – Otomasyon
Otomatik vidalama makineleri ve üretim otomasyon sistemlerinde sinyal bağlantısı için kullanılan 5 çekirdekli güç ve bağlantı konfigürasyonudur.
Kullanım Alanları
GHX-15KL25 Modelinin Avantajları
- 0,29–1,47 N·m tork çalışma aralığı
- 3–15 kgf·cm tork kapasitesi
- ±%3 tork hassasiyeti
- 2500 rpm yüksek çalışma hızı
- Fırçasız motor teknolojisi
- Kademesiz tork ayarı
- Arka stop vidası ile tork ayarı
- Manyetik indüksiyonlu durdurma sistemi
- Ø5 uç bağlantısı
- El tipi ve otomasyon kullanım seçeneği
Teknik Özellikler
| GHX-15KL25 Teknik Parametreleri | |
|---|---|
| Model | GHX-15KL25 |
| Ürün Tipi | Yüksek Hızlı Fırçasız Elektrikli Tornavida |
| Giriş Gerilimi | DC 30V |
| Tork Aralığı | 3–15 kgf·cm |
| Tork Aralığı | 2,6–13 lbf·in |
| Tork Aralığı | 0,29–1,47 N·m |
| Tork Hassasiyeti | ±%3 |
| Tork Ayarı | Kademesiz |
| Tork Ayar Mekanizması | Arka Stop Vidası (Back Stop Screw) |
| Çalıştırma Şekli | El Basmalı Tip (Hand Press Type) |
| Boşta Devir | 2500 rpm |
| Ağırlık | 1,3–1,4 kg |
| Boşta Akım | 0,3 A |
| Uyumlu Uç | Ø5 |
| Makine Vidası | 2,3–3,5 mm |
| Kendinden Diş Açan Vida | 2,0–3,0 mm |
| Bağlantı Seçenekleri | 3 Çekirdek / 5 Çekirdek |
| Güç Ünitesi | |
|---|---|
| Giriş Gerilimi | AC 100–240V |
| Çıkış Gerilimi | DC 30V |
| Çıkış Akımı | 3A |
| Dış Ölçüler | 137,5 × 76 × 32 mm |
| Ağırlık | 260 g |
El Tipi Kullanım ve Otomasyon Entegrasyonu
Önemli Bilgi: GHX-15KL25 teknik tabloda 3–15 kgf·cm / 0,29–1,47 N·m tork ve 2500 rpm boşta devir değeriyle belirtilmektedir.
Katalog, GHX serisinin hem el tipi hem otomatik makine uygulamalarına uygun olduğunu belirtmektedir. Otomasyon uygulamalarında 5 çekirdekli güç kaynağı ve bağlantı kablosu kullanılmaktadır.
Seri tanıtım metninde güç kaynağının 100–250V çalışma ortamına uygun olduğu ifade edilirken ayrı teknik tabloda AC 100–240V giriş değeri yer almaktadır. Bu sayfadaki teknik tabloda ayrı güç ünitesi tablosundaki AC 100–240V değeri esas alınmıştır.
Ürün Seçimi ve Teknik Destek
Uygun elektrikli tornavida modelinin seçimi; kullanılacak vida tipi ve çapı, hedef tork değeri, üretim hızı, el tipi veya otomasyon kullanımı ve bağlantı gereksinimine göre yapılmalıdır. GHX-15KL25, 2500 rpm çalışma hızıyla birlikte 1,47 N·m'ye kadar tork gerektiren hızlı seri montaj uygulamalarında değerlendirilebilir. Doğru model ve güç kaynağı konfigürasyonu için DK Teknoloji teknik destek ekibinden yardım alabilirsiniz.
