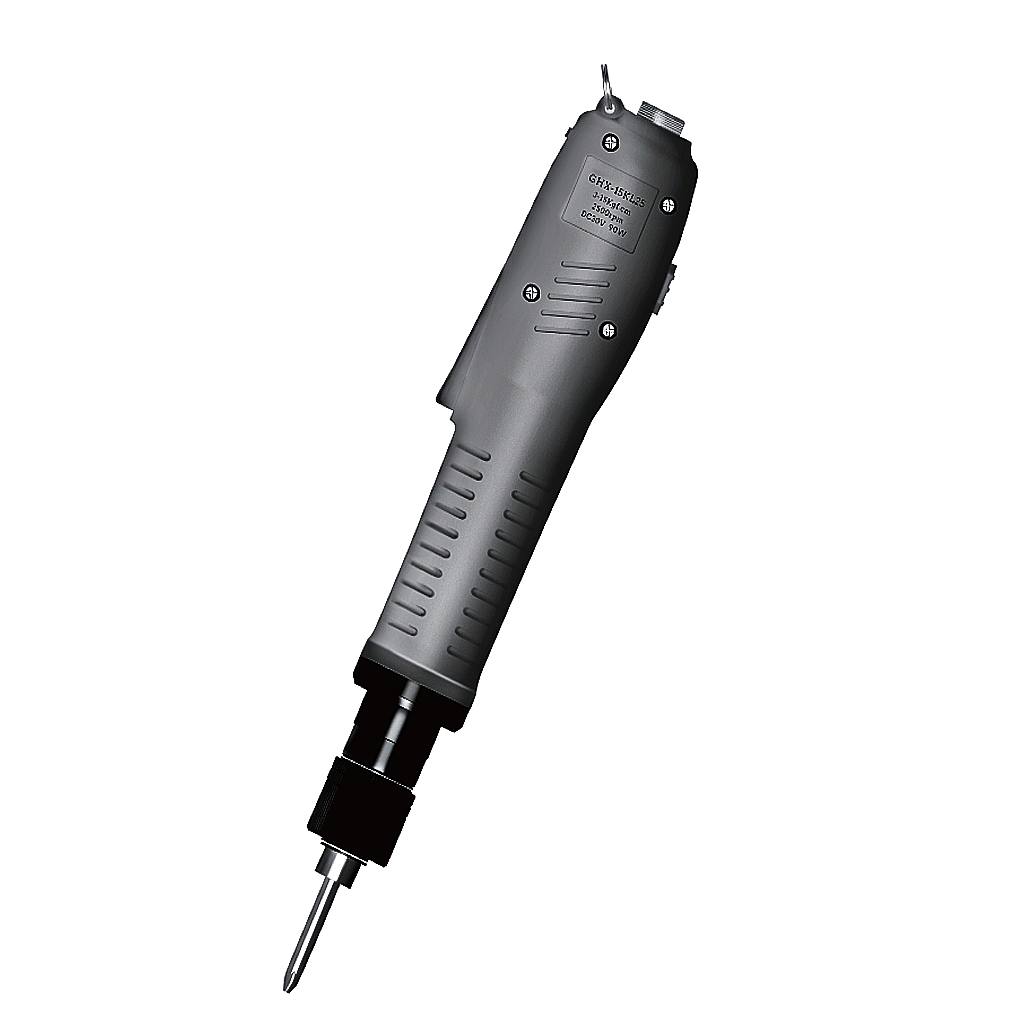

GHX-17KL20 Fırçasız Elektrikli Tornavida
GHX-17KL20 Fırçasız Elektrikli Tornavida – 2000 rpm
GHX-17KL20 Fırçasız Elektrikli Tornavida; profesyonel seri üretim, kontrollü montaj ve otomatik vidalama sistemleri için geliştirilmiştir. 0,29–1,67 N·m tork aralığı, ±%3 tork hassasiyeti ve 2000 rpm boşta devir değeriyle geniş tork aralığı ile yüksek çalışma hızını bir araya getirir.
Öne Çıkan Özellikler
0,29–1,67 N·m Geniş Tork Aralığı
3–17 kgf·cm tork kapasitesi, GHX serisindeki daha geniş tork gerektiren profesyonel montaj uygulamalarını destekler.
2000 rpm Çalışma Hızı
Seri üretim ve tekrarlanan montaj operasyonlarında hızlı vidalama çevrimlerini destekleyen çalışma hızına sahiptir.
±%3 Tork Hassasiyeti
Kontrollü ve tekrarlanabilir vidalama işlemleri için üretici teknik tablosunda ±%3 tork hassasiyeti belirtilmiştir.
Fırçasız Motor Teknolojisi
Profesyonel seri üretimde uzun süreli çalışma ve kararlı performans için fırçasız motor teknolojisi kullanır.
Kademesiz Tork Ayarı
Tork değeri arka stop vidası üzerinden uygulamanın ihtiyacına göre kademesiz şekilde ayarlanabilir.
El Tipi ve Otomasyon Kullanımı
Manuel uygulamalar için 3 çekirdekli, otomasyon sistemleri için 5 çekirdekli güç ve bağlantı seçenekleri sunar.
GHX Serisinin Daha Yüksek Tork Kapasiteli Modeli
GHX-17KL20 Fırçasız Elektrikli Tornavida, yüksek hızlı seri vidalamanın yanı sıra daha geniş bir tork çalışma aralığına ihtiyaç duyulan üretim ve otomasyon uygulamaları için geliştirilmiştir.
3–17 kgf·cm / 0,29–1,67 N·m tork aralığı ve 2000 rpm boşta devir değeri, hassas montajdan daha yüksek sıkma kuvveti gerektiren uygulamalara kadar geniş bir kullanım alanını destekler.
Teknik tabloda tork hassasiyeti ±%3, tork ayarı ise kademesiz olarak belirtilmiştir. Tork ayar mekanizması arka stop vidası üzerinden gerçekleştirilmektedir.
GHX Serisi Tork Diyagramı
GHX-17KL20 modeli 3–17 kgf·cm / 0,29–1,67 N·m tork çalışma aralığına sahiptir. Ortak GHX diyagramında GHX-17KL20, GHX-15KL25 ve GHX-10KL20/25 modellerinin tork karakteristikleri karşılaştırmalı olarak gösterilmektedir.
Güç Kaynağı ve Bağlantı Seçenekleri
GHX-17KL20 hem el tipi profesyonel kullanım hem de otomatik vidalama makineleri için uygun güç ve bağlantı seçenekleriyle kullanılabilir.
3 Çekirdekli Güç Kaynağı – El Tipi
El tipi ve manuel profesyonel vidalama uygulamalarında kullanılan güç kaynağı bağlantı yapısıdır.

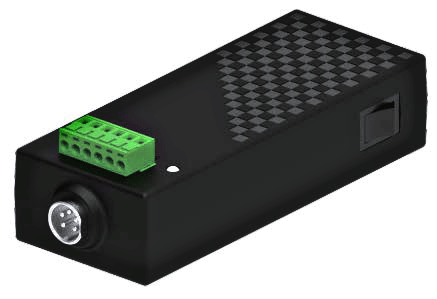

5 Çekirdekli Güç Kaynağı – Otomasyon
Otomatik vidalama makineleri için kullanılan 5 çekirdekli güç kaynağı ve sinyal bağlantı konfigürasyonudur.
Kullanım Alanları
GHX-17KL20 Modelinin Avantajları
- 0,29–1,67 N·m tork çalışma aralığı
- 3–17 kgf·cm tork kapasitesi
- ±%3 tork hassasiyeti
- 2000 rpm çalışma hızı
- Fırçasız motor teknolojisi
- Kademesiz tork ayarı
- Arka stop vidası ile tork ayarı
- Ø5 uç bağlantısı
- 0,3 A boşta akım
- El tipi ve otomasyon kullanım seçeneği
Teknik Özellikler
| GHX-17KL20 Teknik Parametreleri | |
|---|---|
| Model | GHX-17KL20 |
| Ürün Tipi | Yüksek Hızlı Fırçasız Elektrikli Tornavida |
| Giriş Gerilimi | DC 30V |
| Tork Aralığı | 3–17 kgf·cm |
| Tork Aralığı | 2,6–14,76 lbf·in |
| Tork Aralığı | 0,29–1,67 N·m |
| Tork Hassasiyeti | ±%3 |
| Tork Ayarı | Kademesiz |
| Tork Ayar Mekanizması | Arka Stop Vidası (Back Stop Screw) |
| Çalıştırma Şekli | El Basmalı Tip (Hand Press Type) |
| Boşta Devir | 2000 rpm |
| Ağırlık | 1,3–1,4 kg |
| Boşta Akım | 0,3 A |
| Uyumlu Uç | Ø5 |
| Makine Vidası | 2,3–3,5 mm |
| Kendinden Diş Açan Vida | 2,0–3,0 mm |
| Bağlantı Seçenekleri | 3 Çekirdek / 5 Çekirdek |
| Güç Ünitesi | |
|---|---|
| Giriş Gerilimi | AC 100–240V |
| Çıkış Gerilimi | DC 30V |
| Çıkış Akımı | 3A |
| Dış Ölçüler | 137,5 × 76 × 32 mm |
| Ağırlık | 260 g |
El Tipi Kullanım ve Otomasyon Entegrasyonu
Önemli Bilgi: GHX-17KL20 için üretici teknik tablosunda 3–17 kgf·cm / 0,29–1,67 N·m tork aralığı, ±%3 hassasiyet ve 2000 rpm boşta devir belirtilmektedir.
Katalogdaki vida çapı tablosunda makine vidası için 2,3–3,5 mm, kendinden diş açan vida için 2,0–3,0 mm aralığı verilmektedir.
Güç ünitesi teknik tablosunda AC 100–240V giriş, DC 30V çıkış, 3A çıkış akımı, 137,5 × 76 × 32 mm dış ölçü ve 260 g ağırlık belirtilmektedir.
Ürün Seçimi ve Teknik Destek
Uygun elektrikli tornavida modelinin seçimi; kullanılacak vida tipi ve çapı, hedef tork değeri, üretim hızı, el tipi veya otomasyon kullanımı ve bağlantı gereksinimine göre yapılmalıdır. GHX-17KL20, GHX serisinde daha geniş tork aralığı gerektiren uygulamalar için değerlendirilebilir. Doğru model ve güç kaynağı konfigürasyonu için DK Teknoloji teknik destek ekibinden yardım alabilirsiniz.
