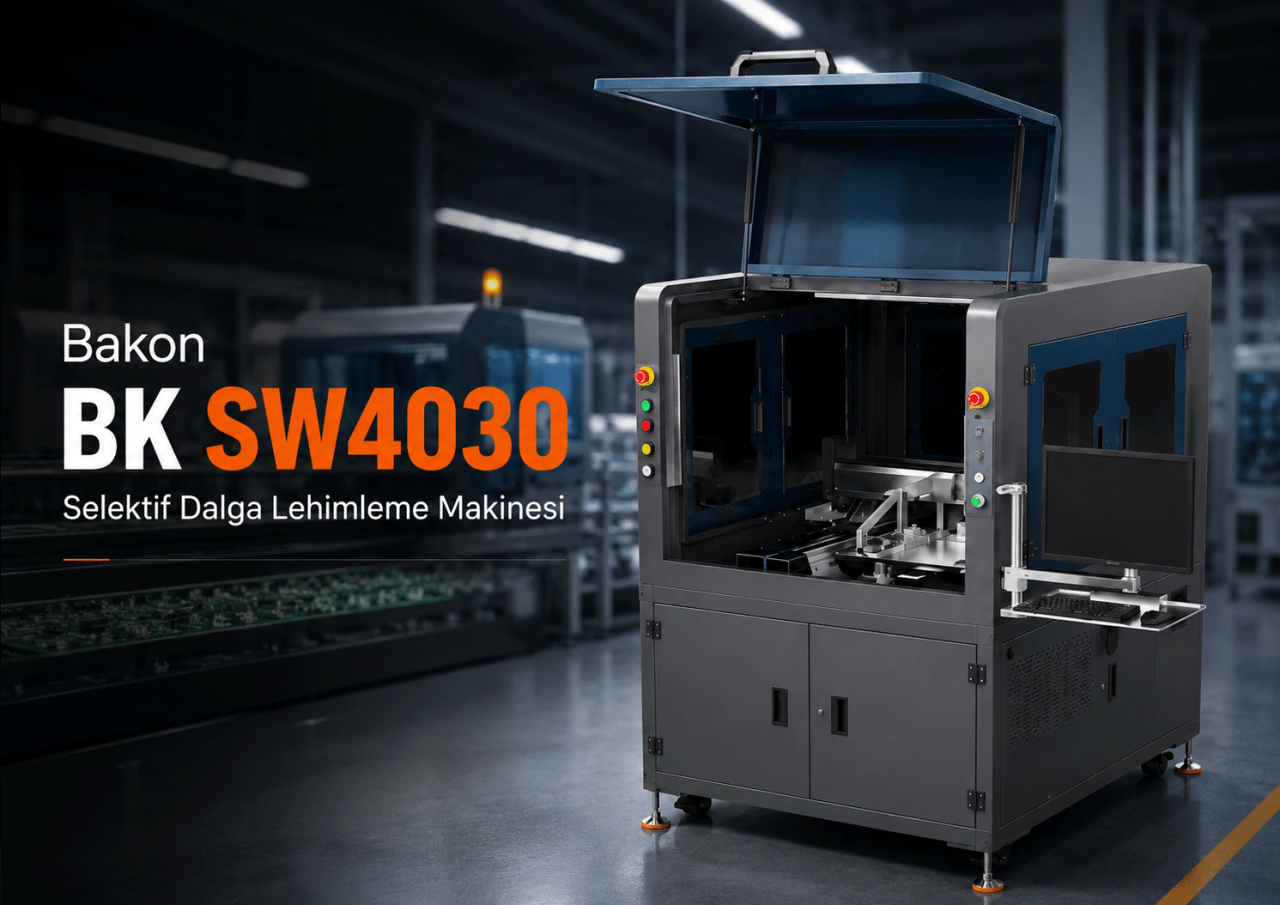

Bakon BK-SW-4030 İncelemesi
Bakon BK-SW-4030 İncelemesi
Bakon BK-SW-4030 İncelemesi kapsamında; 400 × 300 mm PCB kapasitesi, CCD görüntüleme, X/Y/Z eksen kontrolü, 4800 W çift bölgeli ön ısıtma, hassas flux püskürtme ve N₂ destekli selektif lehimleme özelliklerini detaylı olarak değerlendiriyoruz.
Bakon BK-SW-4030 Nedir?
Bakon BK-SW-4030, yüksek hassasiyet gerektiren elektronik üretim uygulamalarında özellikle THT komponentlerin ve belirli PCB lehim noktalarının otomatik olarak işlenmesi için geliştirilmiş profesyonel bir selektif dalga lehimleme makinesidir.
Geleneksel dalga lehimlemede PCB'nin geniş bir bölümü proses içerisinden geçerken selektif lehimlemede yalnızca işlem yapılması gereken bağlantı noktaları hedeflenebilir. Bu yaklaşım; yoğun komponent yerleşimine sahip, ısıya duyarlı parçalar içeren veya yalnızca belirli THT bağlantılarının lehimlenmesi gereken PCB tasarımlarında önemli avantaj sağlayabilir.
Selektif Dalga Lehimleme Nasıl Çalışır?
Selektif lehimleme prosesinde amaç, PCB üzerindeki tüm alanı aynı lehimleme işlemine maruz bırakmak yerine yalnızca belirlenen bağlantı noktalarında kontrollü bir proses oluşturmaktır.
400 × 300 mm PCB İşleme Kapasitesi
BK-SW-4030, maksimum 400 × 300 mm PCB ölçüsünü destekler. Bu çalışma alanı farklı elektronik kart tasarımlarının aynı sistem üzerinde işlenebilmesine imkân verir.
Özellikle yüksek karışımlı üretimde farklı PCB projelerine geçiş yapılabilmesi, selektif lehimleme sistemlerinin önemli avantajlarından biridir.
Hassas X / Y / Z Eksen Kontrolü
BK-SW-4030, hassas vidalı mil ve lineer kızak sistemiyle çalışan üç eksenli hareket mekanizmasına sahiptir.
500 mm Hareket
X ekseninde 500 mm hareket mesafesi ve 400 W motor gücü bulunur.
800 mm Hareket
Y ekseninde 800 mm hareket mesafesi ve 400 W motor gücü bulunur.
200 mm Hareket
Z ekseninde 200 mm hareket mesafesi ve 400 W motor gücü bulunur.
Programlanabilir eksen hareketleri, lehimleme nozulunun PCB üzerindeki hedef noktalara kontrollü ve tekrarlanabilir şekilde konumlandırılmasına yardımcı olur.
CCD Kamera ile Görüntüleme ve Konumlandırma
BK-SW-4030 üzerinde yaklaşık 1,3 MP CCD görüntüleme sistemi bulunur.
Kamera sistemi PCB'nin konumlandırılması, hedef lehim noktalarının kontrol edilmesi ve prosesin operatör tarafından görsel olarak takip edilmesi için kullanılabilir.
4800 W Çift Bölgeli Ön Isıtma
BK-SW-4030 toplam 4800 W gücünde çift bölgeli kuvars kızılötesi ön ısıtma sistemine sahiptir.
Sistem toplam altı adet 800 W ısıtıcıdan oluşur ve ön ile arka bölgeler bağımsız güç dağılımıyla çalışır.
Ön Bölge
2400 W ön ısıtma gücü.
Arka Bölge
2400 W ön ısıtma gücü.
Toplam Güç
4800 W – 800 W × 6 ısıtıcı.
PCB'nin lehimleme öncesinde kontrollü biçimde ön ısıtılması, kart üzerindeki ani sıcaklık farklarının azaltılmasına ve daha kararlı bir lehimleme prosesi oluşturulmasına yardımcı olur.
Hassas Flux Püskürtme Sistemi
BK-SW-4030 üzerinde yüksek hızlı hassas flux püskürtme sistemi bulunur.
Flux, PCB'nin tamamına uygulanmak yerine yalnızca lehimleme yapılacak hedef bölgelerde kontrollü olarak kullanılabilir. Bu yaklaşım gereksiz flux kullanımının azaltılmasına ve daha kontrollü bir proses oluşturulmasına katkı sağlayabilir.
Sistemin flux tankı kapasitesi 2 litredir.
N₂ Azot Destekli Selektif Lehimleme
BK-SW-4030 üzerinde N₂ gaz giriş bağlantısı bulunur. Uygun üretim proseslerinde selektif lehimleme azot desteği altında gerçekleştirilebilir.
Azot kullanılması lehimleme bölgesindeki oksidasyonun azaltılmasına yardımcı olabilir. Bu durum lehimin yüzeyi daha kontrollü ıslatmasını ve proses tekrarlanabilirliğinin geliştirilmesini destekleyebilir.
Değiştirilebilir Selektif Lehim Nozulları
Farklı PCB tasarımları ve lehim bağlantıları aynı nozul geometrisini gerektirmez. BK-SW-4030, prosese göre değiştirilebilir selektif lehim nozullarının kullanılmasını destekler.
Böylece komponent yerleşimine, lehim noktalarının boyutuna ve erişim alanına göre uygun nozul seçilerek sistem farklı projelere adapte edilebilir.
BK-SW-4030 Teknik Özellikleri
| Özellik | Bakon BK-SW-4030 |
|---|---|
| Makine Tipi | Selektif Dalga Lehimleme Makinesi |
| Maksimum PCB Ölçüsü | 400 × 300 mm |
| Dış Ölçüler | 1350 × 1150 × 1568 mm |
| X Ekseni Hareketi | 500 mm |
| Y Ekseni Hareketi | 800 mm |
| Z Ekseni Hareketi | 200 mm |
| X / Y / Z Motor Gücü | 400 W / 400 W / 400 W |
| Hareket Sistemi | Hassas vidalı mil ve lineer kızak |
| Lehim Potası Kaldırma | 12 kg kapasiteli elektrikli kaldırma sistemi |
| Ön Isıtma Alanı | 400 × 300 mm |
| Ön Isıtma Tipi | Çift bölgeli kuvars kızılötesi |
| Toplam Ön Isıtma Gücü | 4800 W – 800 W × 6 |
| Ön Bölge Gücü | 2400 W |
| Arka Bölge Gücü | 2400 W |
| Sürücü Gücü | 2,2 kW inverter sürücü |
| Görüntüleme Sistemi | CCD kamera |
| Kamera | Yaklaşık 1,3 MP CCD |
| Flux Uygulama Sistemi | Yüksek hızlı hassas püskürtme |
| Flux Tankı | 2 L |
| N₂ Desteği | Var – N₂ gaz giriş bağlantısı |
| Çalışma Hava Basıncı | 0,4 – 0,8 MPa |
| Egzoz / Hava Çıkışı | Yaklaşık Ø100 mm |
| Proses Yapısı | SUS304 paslanmaz çelik |
| Lehim Nozulları | Prosese göre değiştirilebilir selektif nozullar |
BK-SW-4030 Hangi Uygulamalarda Kullanılır?
Selektif Lehimleme Ne Zaman Tercih Edilir?
BK-SW-4030'un Üretime Sağladığı Avantajlar
- Yalnızca gerekli PCB noktalarında kontrollü lehimleme
- 400 × 300 mm PCB işleme kapasitesi
- Hassas X / Y / Z eksen hareketi
- Her eksende 400 W motor gücü
- CCD kamera ile proses görüntüleme
- 4800 W çift bölgeli kuvars IR ön ısıtma
- Hassas ve kontrollü flux püskürtme sistemi
- 2 litre flux tankı
- N₂ azot destekli lehimleme imkânı
- Farklı prosesler için değiştirilebilir lehim nozulları
- Manuel lehimlemeye kıyasla daha yüksek proses tekrarlanabilirliği
- Gereksiz flux ve proses kullanımının azaltılmasına yardımcı yapı
- Hassas komponentlerin gereksiz ısıya maruz kalmasının azaltılması
- Farklı PCB projelerine adapte edilebilir üretim yapısı
- Endüstriyel kullanıma uygun SUS304 proses yapısı
Selektif Lehimleme ile Manuel THT Lehimleme Arasındaki Fark
Manuel THT lehimlemede proses sonucu büyük ölçüde operatörün lehimleme tekniği, işlem süresi, flux uygulaması ve sıcaklık yönetimine bağlıdır.
BK-SW-4030 gibi otomatik selektif lehimleme sistemlerinde ise hedef lehim noktaları, flux uygulaması, ön ısıtma ve hareket parametreleri daha kontrollü ve tekrarlanabilir şekilde yönetilebilir.
Bu nedenle selektif lehimleme özellikle üretim miktarının, kalite gereksiniminin veya proses standardizasyonu ihtiyacının arttığı uygulamalarda değerlendirilmesi gereken bir otomasyon çözümüdür.
Genel Değerlendirme
Bakon BK-SW-4030, standart bir lehimleme makinesinden çok daha fazlasını sunan, THT üretim prosesinin birden fazla aşamasını aynı endüstriyel sistem içerisinde yöneten profesyonel bir selektif dalga lehimleme çözümüdür.
400 × 300 mm PCB kapasitesi, üç eksenli hassas hareket sistemi, CCD kamera, 4800 W çift bölgeli ön ısıtma, hassas flux püskürtme ve N₂ desteği özellikle proses kontrolünün önemli olduğu elektronik üretim hatlarında dikkat çeken özelliklerdir.
BK-SW-4030'un en önemli avantajı yalnızca lehimleme işlemini otomatik hale getirmesi değildir. Sistem; flux uygulaması, ön ısıtma, konumlandırma ve selektif lehimlemeyi kontrollü bir üretim prosesi haline getirmeyi amaçlar.
Bakon BK-SW-4030 Ürününü İnceleyin
Teknik özellikler, uygulama değerlendirmesi, fiyat ve termin bilgisi için DK Teknoloji BK-SW-4030 ürün sayfasını inceleyebilirsiniz.
BK-SW-4030 Ürününü İncele Selektif Lehimleme SistemleriSık Sorulan Sorular
Bakon BK-SW-4030 nedir?
BK-SW-4030, PCB üzerindeki belirli THT lehim noktalarının kontrollü ve otomatik olarak işlenmesi için geliştirilmiş profesyonel bir selektif dalga lehimleme makinesidir.
BK-SW-4030 maksimum hangi PCB ölçüsünü destekler?
BK-SW-4030 maksimum 400 × 300 mm PCB işleme kapasitesine sahiptir.
BK-SW-4030'un ön ısıtma gücü nedir?
Sistem toplam 4800 W ön ısıtma gücüne sahiptir. Ön ve arka bölgelerin her biri 2400 W gücündedir.
BK-SW-4030 CCD kamera kullanıyor mu?
Evet. Sistem yaklaşık 1,3 MP CCD görüntüleme altyapısıyla PCB konumlandırma ve proses takibini destekler.
BK-SW-4030 N₂ azot ile çalışabilir mi?
Evet. Makinede N₂ gaz giriş bağlantısı bulunur ve uygun proseslerde azot destekli selektif lehimleme yapılabilir.
BK-SW-4030 flux uygulamasını otomatik yapıyor mu?
Evet. Makinede yüksek hızlı hassas flux püskürtme sistemi ve 2 litre kapasiteli flux tankı bulunur.
BK-SW-4030 hangi hareket eksenlerine sahiptir?
Sistem X, Y ve Z olmak üzere üç eksenli hareket mekanizmasına sahiptir. X ekseni 500 mm, Y ekseni 800 mm ve Z ekseni 200 mm hareket mesafesi sunar.
Selektif lehimleme hangi komponentlerde kullanılır?
Selektif lehimleme özellikle THT yani delikten montajlı komponentlerin bulunduğu ve PCB'nin yalnızca belirli noktalarının lehimlenmesinin gerektiği üretim uygulamalarında kullanılır.
Selektif lehimleme manuel lehimlemenin yerine geçebilir mi?
Ürün tasarımı, üretim miktarı ve proses gereksinimine bağlı olarak manuel THT lehimleme işlemlerinin önemli bir bölümü otomatik selektif lehimleme sistemine aktarılabilir. Uygunluk PCB ve üretim prosesi birlikte değerlendirilerek belirlenmelidir.
Bakon Türkiye Resmi Distribütörü
DK Teknoloji, Bakon ürünlerinin Türkiye resmi distribütörüdür. Bakon BK-SW-4030 için ürün seçimi, teknik değerlendirme, satış sonrası destek ve yedek parça süreçlerinde profesyonel destek sunulmaktadır.
Selektif lehimleme sistemi seçimi yalnızca makine özelliklerine göre yapılmamalıdır. PCB ölçüsü, THT komponent yapısı, lehimlenecek nokta sayısı, üretim adedi, flux ve lehim prosesi birlikte değerlendirilmelidir.
Uygulamanıza uygun BK-SW-4030 konfigürasyonunun belirlenmesi için DK Teknoloji ile iletişime geçebilirsiniz.
