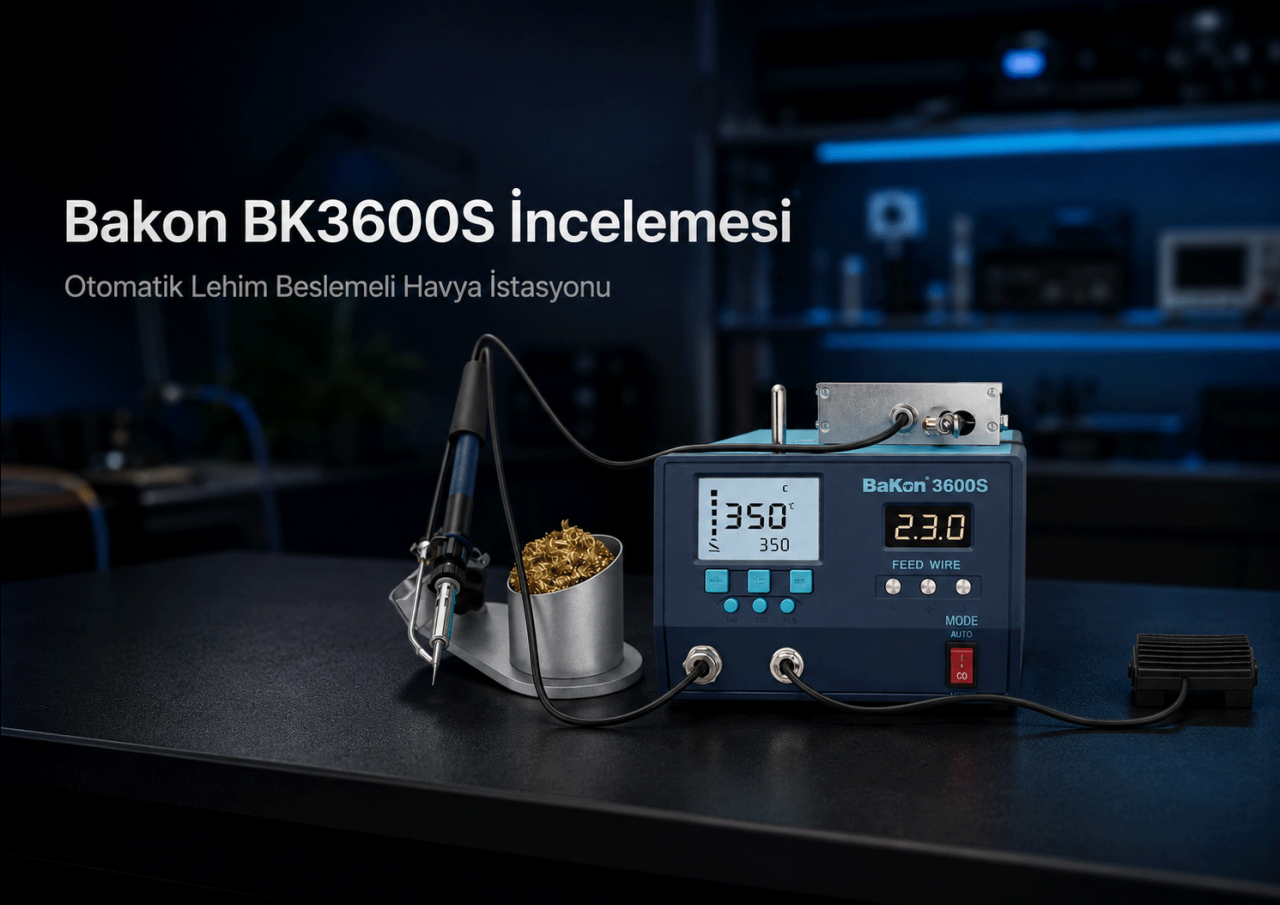

Bakon BK3600S İncelemesi

1. Bakon BK3600S Nedir?

Bakon BK3600S, profesyonel lehimleme istasyonu ile otomatik lehim teli besleme sistemini tek gövdede birleştiren üretim odaklı bir lehimleme cihazıdır.

Sistem iki temel fonksiyonu aynı anda sunar:

• yüksek frekans kontrollü lehimleme,
• programlanabilir lehim teli besleme.

Bu yapı özellikle aynı tip lehim bağlantısının sürekli tekrarlandığı elektronik üretim operasyonlarında operatöre daha kontrollü bir çalışma düzeni sağlar.

2. Otomatik Lehim Besleme Neden Önemli?

Standart manuel lehimlemede operatör bir eliyle havya kolunu, diğer eliyle lehim telini kontrol eder.

Bu yöntem esnek olmakla birlikte seri tekrarlanan işlemlerde:

• uygulanan lehim miktarının değişmesine,
• operatörler arasında proses farklılıklarına,
• fazla lehim kullanımına,
• çevrim sürelerinin değişmesine

neden olabilir.

BK3600S lehim teli besleme hızının, süresinin ve geri dönüş parametrelerinin ayarlanabilmesine olanak vererek prosesin daha kontrollü yürütülmesine yardımcı olur.

3. Yüksek Frekans Isıtma Teknolojisi

BK3600S yüksek frekanslı lehimleme teknolojisini kullanır.

Bu sistem özellikle:

• yüksek termal kapasiteli bağlantılar,
• geniş lehim noktaları,
• terminal bağlantıları,
• çok katmanlı PCB'ler,
• kurşunsuz lehimleme

gibi uygulamalarda güçlü ısı geri kazanımı sağlamak amacıyla geliştirilmiştir.

Yüksek frekanslı ısıtma sistemi, sıcaklık kontrolü ve uygun havya ucu seçimi birlikte değerlendirildiğinde üretim ortamında daha kararlı bir lehimleme prosesi oluşturulmasına yardımcı olur.

4. 200 W Maksimum Güç

BK3600S kullanım kılavuzunda maksimum çıkış gücü 200 W, havya gücü ise 180 W olarak belirtilmektedir.

Bu güç sınıfı BK3600S'i yalnızca hassas elektronik tamir için değil, daha yüksek termal enerji gerektiren profesyonel lehimleme uygulamaları için de uygun hale getirir.

Özellikle:

• kalın kablolar,
• geniş terminaller,
• yüksek bakır yoğunluklu PCB'ler,
• güç elektroniği kartları

gibi uygulamalarda yüksek termal kapasite önem kazanır.

5. 100–480°C Sıcaklık Aralığı

BK3600S 100°C ile 480°C arasında ayarlanabilir sıcaklık aralığı sunar.

Çalışma sıcaklığı belirlenirken:

• lehim alaşımı,
• bağlantı yüzeyi,
• PCB'nin termal yapısı,
• komponent hassasiyeti,
• havya ucu geometrisi

birlikte değerlendirilmelidir.

Yüksek güç kapasitesi, gereksiz yüksek sıcaklık kullanılması gerektiği anlamına gelmez. Doğru yaklaşım mümkün olan en uygun proses sıcaklığında yeterli termal transferi sağlamaktır.

6. PID Sıcaklık Kontrolü

BK3600S, havya sıcaklığını kontrol etmek için PID tabanlı sıcaklık yönetimi kullanır.

Sıcaklık yük altında düştüğünde sistem ısıtma gücünü düzenleyerek hedef sıcaklığa geri dönmeye çalışır.

Kullanım kılavuzunda statik sıcaklık stabilitesi ±2°C olarak belirtilmektedir.

Gerçek lehimleme sırasında bağlantı yüzeyinin büyüklüğü ve termal yük bu davranışı etkileyebileceğinden bu değer statik çalışma koşulu olarak değerlendirilmelidir.

7. Step Motorlu Lehim Besleme Sistemi

BK3600S lehim teli besleme mekanizmasında step motor kullanır.

Step motorun sağladığı kontrollü hareket sayesinde lehim teli belirlenen parametrelere göre ilerletilebilir.

Besleme sisteminde ayarlanabilen başlıca parametreler:

• besleme süresi,
• besleme hızı,
• geri dönüş süresi,
• beslemeler arasındaki zaman aralığıdır.

8. 0,3–20 mm/sn Besleme Hızı

Lehim teli besleme hızı 0,3–20 mm/sn aralığında ayarlanabilir.

Besleme hızının uygun seçilmesi bağlantı başına kullanılan lehim miktarının kontrolünde önemlidir.

Düşük hızlar hassas ve küçük lehim bağlantılarında değerlendirilebilirken daha yüksek besleme değerleri daha büyük bağlantılarda kullanılabilir.

Doğru değer üretim öncesinde gerçek iş parçası üzerinde test edilmelidir.

9. 0,3–200 mm Lehim Besleme Uzunluğu

BK3600S otomatik ve yarı otomatik modda 0,3–200 mm lehim teli besleme uzunluğunu destekler.

Besleme uzunluğu temel olarak:

Besleme Süresi × Besleme Hızı

ile belirlenir.

Örneğin 10 mm/sn hızda 5 saniyelik besleme ayarı teorik olarak 50 mm lehim teli ilerlemesine karşılık gelir.

Bu parametre sayesinde farklı bağlantı tipleri için farklı lehim miktarları tanımlanabilir.

10. Manuel, Yarı Otomatik ve Otomatik Mod

Bu üç çalışma modu BK3600S'in hem operatör kontrollü hem de daha standartlaştırılmış üretim süreçlerinde kullanılmasına olanak verir.

11. Ayak Pedalı ile Kontrol

BK3600S standart olarak ayak pedalıyla kullanılabilir.

Bu yapı sayesinde operatör:

• bir eliyle havya kolunu,
• diğer eliyle iş parçasını veya komponenti

kontrol ederken lehim teli beslemesini ayağıyla tetikleyebilir.

Özellikle kablo, terminal ve konnektör lehimleme işlemlerinde bu çalışma şekli önemli ergonomik avantaj sağlar.

12. Lehim Teli Geri Dönüş Fonksiyonu

BK3600S'te lehim telinin besleme işleminden sonra geri çekilme süresi 0–1 saniye arasında ayarlanabilir.

Bu fonksiyon:

• telin sıcak uçla gereksiz temasını azaltmaya,
• kontrolsüz lehim erimesini önlemeye,
• bir sonraki çalışma çevrimine hazırlanmasına

yardımcı olur.

13. Lehim Kırma Mekanizması

BK3600S'in lehim besleme bölümünde mekanik lehim kırma sistemi bulunur.

Bu sistem lehim teli yüzeyinde kontrollü işlem gerçekleştirerek tel besleme prosesini destekler.

Besleme mekanizmasında hareketli parçalar ve kesme/kırma elemanları bulunduğu için bakım ve müdahale sırasında cihazın enerjisinin kesilmesi ve üretici güvenlik talimatlarına uyulması gerekir.

14. 0,8–1,5 mm Lehim Teli Uyumluluğu

BK3600S 0,8–1,5 mm aralığındaki lehim telleriyle kullanılabilir.

Standart yapı:

• 0,8 mm,
• 1,0 mm

lehim teli için uygundur.

Diğer çaplarda kullanım için uygun besleme aksesuarlarının değiştirilmesi gerekebilir.

15. LF301 Havya Kolu

BK3600S kullanım kılavuzunda sistemin LF301 havya kolu ile kullanıldığı belirtilmektedir.

LF301 profesyonel yüksek frekans lehimleme sistemi içerisinde ısıtma elemanı ve sensör yapısını taşıyan havya koludur.

Havya kolu, besleme kanalı ve lehim çıkış nozulu birlikte ayarlanarak lehim telinin doğru noktaya yönlendirilmesi sağlanır.

16. 500 Serisi Havya Uçları

BK3600S 500 serisi havya uçlarıyla uyumludur.

Farklı uç geometrileri kullanılarak cihaz:

• PCB lehimlemeye,
• kablo bağlantılarına,
• terminallere,
• geniş lehim noktalarına,
• farklı komponent geometrilerine

uyarlanabilir.

Otomatik tel besleme kullanılsa bile doğru uç seçimi ısı transferi ve bağlantı kalitesi açısından kritik önem taşır.

17. Dijital Sıcaklık Kalibrasyonu

BK3600S sıcaklık değerinin −50°C ile +50°C arasında dijital olarak telafi edilmesine olanak verir.

Bu özellik özellikle:

• havya kolu değişiminde,
• ısıtıcı değişiminde,
• bakım sonrasında,
• ekran değeri ile gerçek uç sıcaklığı arasında fark oluştuğunda

kullanılabilir.

Havya sıcaklığı uygun bir havya ucu sıcaklık ölçüm cihazıyla kontrol edilmelidir.

18. CH1 / CH2 / CH3 Sıcaklık Hafızası

BK3600S üç adet hızlı sıcaklık ön ayarı sunar:

• CH1
• CH2
• CH3

Operatör farklı prosesler için sık kullanılan sıcaklıkları kaydederek tek tuşla ilgili ayara geçebilir.

Bu özellik özellikle aynı istasyonda farklı ürün veya bağlantı tiplerinin lehimlendiği üretim ortamlarında kullanım kolaylığı sağlar.

19. Programlanabilir Uyku Modu

BK3600S'in uyku süresi OFF veya 10–60 dakika arasında ayarlanabilir.

Uyku fonksiyonu:

• gereksiz enerji tüketimini azaltmaya,
• havya ucunun uzun süre yüksek sıcaklıkta kalmasını önlemeye,
• uç oksidasyonunu azaltmaya,
• havya ucu kullanım ömrünü desteklemeye

yardımcı olur.

20. Şifre Koruması

BK3600S 0000–9999 aralığında şifre tanımlanmasına olanak verir.

Bu özellik üretim ortamında operatörlerin tanımlanmış proses parametrelerini izinsiz değiştirmesini sınırlandırmak amacıyla kullanılabilir.

Özellikle standardize edilmiş sıcaklık değerleri kullanılan seri üretim hatlarında önemli bir proses kontrol fonksiyonudur.

21. Hata Uyarı Sistemi

BK3600S çeşitli sistem arızalarını ekranda hata kodlarıyla bildirebilir.

22. Hangi Uygulamalar İçin Uygun?

23. BK3600S'in Öne Çıkan Özellikleri

24. Teknik Özellikler

25. BK3600S Kimler İçin Uygun?

Bakon BK3600S, standart bir havya istasyonundan daha fazla proses kontrolüne ihtiyaç duyan profesyonel kullanıcıları hedefler.

Özellikle:

• seri elektronik montaj yapan işletmeler,
• kablo ve terminal lehimleme operasyonları,
• tekrarlanan manuel lehimleme prosesleri,
• güç elektroniği üretimi,
• çok katmanlı PCB lehimleme,
• operatör kaynaklı lehim miktarı farklılığını azaltmak isteyen üretim hatları

için değerlendirilmesi uygundur.

Yalnızca ara sıra PCB tamiri yapan veya lehim telini manuel uygulamak isteyen kullanıcılar için standart profesyonel havya istasyonu daha ekonomik bir çözüm olabilir.

Sonuç: BK3600S Nasıl Bir Sistem?

Bakon BK3600S, yüksek güçlü profesyonel lehimleme ile kontrollü lehim teli beslemeyi tek cihazda bir araya getiren üretim odaklı bir sistemdir.

Yüksek frekanslı ısıtma ve PID sıcaklık kontrolü lehimleme performansını desteklerken; step motorlu besleme sistemi lehim teli miktarının hız, süre ve geri dönüş parametreleri üzerinden kontrol edilmesini sağlar.

Manuel, yarı otomatik ve otomatik çalışma seçenekleri sayesinde cihaz, operatörlü lehimleme ile daha kontrollü yarı otomatik üretim arasında güçlü bir geçiş çözümü oluşturur.
