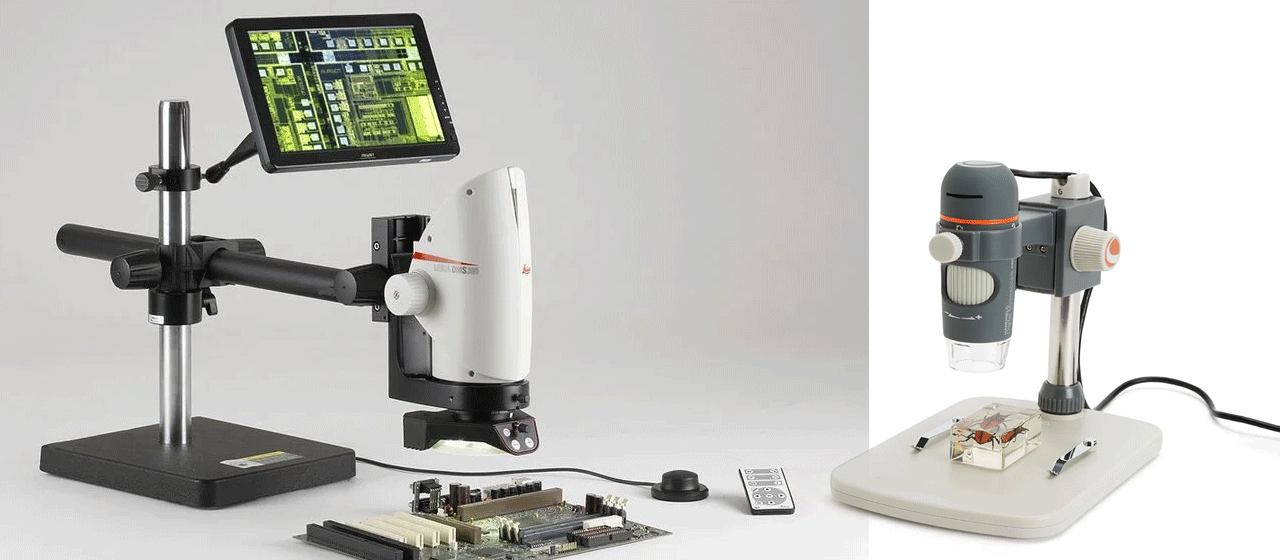

Dijital Mikroskop Seçim Rehberi
Tek bir özellik yeterli değildir. PCB inceleme ve elektronik çalışmalarda gerçek görüntü detayı, çalışma mesafesi, görüş alanı, görüntü akıcılığı ve aydınlatma birlikte değerlendirilmelidir. Yüksek bir “X” büyütme değeri tek başına daha iyi görüntü anlamına gelmez.
1. Dijital Mikroskop Nedir?
Dijital mikroskop, optik sistem tarafından oluşturulan görüntüyü bir kamera sensörü aracılığıyla dijital görüntüye dönüştüren ve bu görüntüyü bilgisayar, mobil cihaz veya dahili ekran üzerinde gösterebilen görüntüleme sistemidir.
Klasik optik mikroskoplardan farklı olarak kullanıcı görüntüyü doğrudan okülerden görmek yerine çoğunlukla bir ekran üzerinden takip eder. Modele bağlı olarak fotoğraf veya video kaydı da yapılabilir.
Elektronik teknik servis ve üretim uygulamalarında dijital mikroskoplar özellikle PCB, lehim bağlantıları, SMD komponentler, ince pin yapıları ve küçük yüzey detaylarının incelenmesinde kullanılabilir.
2. Elektronikte Dijital Mikroskop Neden Kullanılır?
Elektronik komponentlerin küçülmesi ve pin aralıklarının daralması, çıplak gözle yapılan kontrolün sınırlarını artırmıştır. Dijital görüntüleme, küçük detayların daha rahat incelenmesine ve gerektiğinde görüntünün kayıt altına alınmasına yardımcı olur.
3. PCB Üzerinde Neler İncelenebilir?
Dijital mikroskopla yapılan PCB görsel kontrolünde yalnızca komponentlerin büyütülmesi değil, farklı hata ve yüzey detaylarının sistematik biçimde değerlendirilmesi amaçlanır.
| Kontrol Bölgesi | İncelenebilecek Detaylar |
|---|---|
| Lehim Bağlantıları | Lehim köprüleri, bağlantı şekli, fazla veya yetersiz lehim belirtileri |
| SMD Komponentler | Komponent hizası, kayma, pad konumu ve bağlantılar |
| İnce Pinler | Pinler arasındaki olası köprüler ve bağlantı detayları |
| PCB Yüzeyi | Çizik, pad hasarı, kirlenme, kalıntı ve fiziksel yüzey problemleri |
| Rework Bölgesi | İşlem sonrasında komponent çevresi, padler ve lehim bağlantılarının görsel kontrolü |
4. USB Mikroskop Nedir?
USB mikroskop, görüntüyü USB bağlantısı üzerinden bilgisayar veya uyumlu bir cihaza aktaran dijital mikroskop türüdür.
Bilgisayar ekranının geniş görüntüleme alanından yararlanılması, inceleme görüntülerinin yazılım aracılığıyla görüntülenebilmesi ve desteklenen modellerde fotoğraf veya video kaydı yapılabilmesi önemli avantajları arasındadır.
USB mikroskop özellikle:
- masa başı elektronik servis çalışmalarında,
- PCB incelemede,
- görüntü kaydı gereken uygulamalarda,
- inceleme görüntüsünün büyük monitörde görülmesinin istendiği durumlarda
değerlendirilebilir.
→ USB Mikroskop Modellerini İncele
5. WiFi Mikroskop Nedir?
WiFi mikroskop, görüntüyü desteklenen mobil cihaz veya bilgisayara kablosuz olarak aktarabilen dijital görüntüleme sistemidir.
Kablo bağlantısına bağlı kalmadan telefon veya tablet üzerinden inceleme yapılabilmesi taşınabilir kullanım açısından avantaj sağlayabilir.
WiFi mikroskoplar özellikle:
- taşınabilir inceleme uygulamalarında,
- telefon veya tablet üzerinden hızlı kontrol yapılmasında,
- bilgisayarın bulunmadığı çalışma noktalarında,
- kablo hareketinin sınırlandırılmak istendiği uygulamalarda
tercih edilebilir.
→ WiFi Mikroskop Modellerini İncele
6. Ekranlı Dijital Mikroskop Nedir?
Ekranlı dijital mikroskoplarda görüntü doğrudan cihazın kendi ekranında izlenebilir. Böylece temel kullanım için ayrı bir bilgisayar veya mobil cihaza ihtiyaç duyulmayabilir.
Bu yapı özellikle sabit elektronik servis masalarında pratik olabilir. Kullanıcı mikroskop görüntüsünü çalışma alanının hemen üzerinde takip ederek PCB inceleme veya desteklenen çalışma mesafesinde hassas müdahale gerçekleştirebilir.
Ekranlı sistem seçerken:
- ekran boyutu,
- ekranın görüş açısı,
- görüntü çözünürlüğü,
- görüntü gecikmesi,
- mikroskop standının hareket kabiliyeti,
- çalışma mesafesi
birlikte değerlendirilmelidir.
7. Dijital Mikroskopta Büyütme Değeri Nasıl Değerlendirilmelidir?
Dijital mikroskoplarda ürün üzerinde belirtilen maksimum büyütme değeri tek başına karşılaştırma kriteri olmamalıdır.
Dijital bir sistemde ekranda görülen toplam büyüklük; optik yapı, kamera sensörü, görüntünün ekranda hangi boyutta gösterildiği ve dijital büyütme gibi birden fazla etkene bağlı olabilir.
Elektronik uygulamalarda daha doğru yaklaşım; gerçekte görülebilen detay, görüş alanı ve kullanılabilir çalışma mesafesini birlikte değerlendirmektir.
8. Çözünürlük Neden Önemlidir?
Dijital mikroskopta görüntü kalitesi değerlendirilirken kamera veya çıktı çözünürlüğü önemlidir; ancak çözünürlük değeri tek başına sistemin gerçek optik detay ayırma kabiliyetini göstermez.
Yüksek piksel sayısına sahip bir görüntü, optik sistem yeterli ayrıntıyı üretmiyorsa otomatik olarak daha fazla gerçek detay sağlamaz.
Bu nedenle çözünürlük değerlendirilirken:
- optik görüntünün netliği,
- sensörün oluşturduğu görüntü kalitesi,
- aydınlatma,
- odaklama hassasiyeti,
- renk ve kontrast,
- görüntülenen gerçek detay
birlikte değerlendirilmelidir.
9. Çalışma Mesafesi Neden Önemlidir?
Mikroskop yalnızca inceleme amacıyla kullanılacaksa çalışma mesafesi daha az kritik olabilir. Ancak mikroskop altında havya, cımbız veya diğer el aletleriyle işlem yapılacaksa lens ile PCB arasında yeterli fiziksel alan bulunması gerekir.
Büyütme, görüş alanı ve çalışma mesafesi hakkında daha fazla bilgi için:
→ Diyopter Nedir? Büyütme ve Çalışma Mesafesi Rehberi
10. Kare Hızı ve Görüntü Gecikmesi Neden Önemlidir?
Dijital mikroskop yalnızca sabit bir PCB'yi incelemek için kullanıldığında küçük bir görüntü gecikmesi çok belirgin olmayabilir. Ancak mikroskop altında lehimleme veya komponent yerleştirme yapılacaksa görüntü akıcılığı önemli hale gelir.
Cımbız veya havya ucunun gerçek hareketi ile ekrandaki görüntü arasında hissedilir gecikme olması hassas el hareketlerini zorlaştırabilir.
Aktif çalışma yapılacak bir sistemde:
- görüntünün akıcı olması,
- hareket sırasında aşırı bulanıklık oluşmaması,
- gecikmenin düşük olması,
- bağlantının kararlı olması
önemli seçim kriterleridir.
11. Aydınlatma Sistemi Nasıl Olmalıdır?
Optik büyütme ve kamera kalitesi kadar çalışma alanının doğru aydınlatılması da görüntü kalitesini etkiler.
PCB incelemede kullanılan aydınlatmanın:
- çalışma alanını yeterli seviyede aydınlatması,
- aşırı gölgelenmeyi azaltması,
- parlak lehim yüzeylerinde rahatsız edici yansıma oluşturmaması,
- gerektiğinde ışık seviyesinin ayarlanabilmesi
avantaj sağlar.
Ayarlanabilir LED aydınlatma, farklı PCB yüzeyleri ve komponent geometrileri için görüntünün optimize edilmesine yardımcı olabilir.
12. Görüntü ve Video Kaydı Ne İşe Yarar?
Dijital mikroskopların önemli avantajlarından biri, model destekliyorsa inceleme görüntüsünün fotoğraf veya video olarak kaydedilebilmesidir.
Bu özellik:
- arıza öncesi ve sonrası görüntülerin karşılaştırılmasında,
- rework işlem sonuçlarının kayıt altına alınmasında,
- teknik servis raporlamasında,
- müşteri veya teknik ekip ile görüntü paylaşımında,
- eğitim ve proses dokümantasyonunda
kullanışlı olabilir.
13. USB, WiFi ve Ekranlı Dijital Mikroskop Karşılaştırması
| Kriter | USB Mikroskop | WiFi Mikroskop | Ekranlı Mikroskop |
|---|---|---|---|
| Görüntüleme | Bilgisayar veya uyumlu USB cihaz | Telefon, tablet veya uyumlu cihaz | Dahili ekran |
| Bağlantı | Kablolu | Kablosuz | Temel kullanımda harici görüntü cihazı gerektirmez |
| Taşınabilirlik | Orta | Yüksek | Modele göre değişir |
| Büyük Ekran Kullanımı | Bilgisayar monitörüyle avantajlı | Bağlanan mobil cihazın ekranına bağlı | Dahili ekran boyutuna bağlı |
| Görüntü Gecikmesi | Sistem ve yazılıma bağlı | Kablosuz bağlantı koşullarına bağlı | Cihazın görüntü sistemine bağlı |
| Kurulum | Bilgisayar ve uyumlu yazılım gerekebilir | Uygulama ve kablosuz bağlantı gerekebilir | Genellikle daha bağımsız kullanım |
| Öne Çıkan Kullanım | Sabit teknik servis ve kayıt | Mobil ve hızlı inceleme | Sabit çalışma masası ve bağımsız görüntüleme |
14. Hangi Kullanım İçin Hangi Dijital Mikroskop?
| Uygulama | USB | WiFi | Ekranlı | Seçimde Öncelik |
|---|---|---|---|---|
| Genel PCB İnceleme | ✓ Uygun | ✓ Uygun | ✓ Uygun | Net görüntü ve rahat kullanım |
| SMD Kontrolü | ✓ Çok uygun | ✓ Uygun | ✓ Çok uygun | Gerçek detay ve odak hassasiyeti |
| Görüntü Kaydı | ✓ Avantajlı | ✓ Modele göre | ✓ Modele göre | Kayıt ve dosya aktarım özellikleri |
| Saha / Mobil İnceleme | ○ Kullanılabilir | ✓ Avantajlı | ○ Modele göre | Taşınabilirlik |
| Mikroskop Altında Lehimleme | ✓ Uygun sistemde | ○ Gecikme kontrol edilmeli | ✓ Uygun sistemde | Çalışma mesafesi + düşük gecikme |
| Sabit Teknik Servis Masası | ✓ Çok uygun | ✓ Kullanılabilir | ✓ Çok uygun | Ergonomi ve sürekli kullanım |
15. Dijital Mikroskop Seçim Kontrol Listesi
Satın almadan önce şu soruları cevaplayın:
- Mikroskop yalnızca inceleme için mi kullanılacak, altında lehimleme de yapılacak mı?
- İncelenecek en küçük komponent ve pin yapısı nedir?
- Lens ile PCB arasında ne kadar çalışma alanına ihtiyaç var?
- Geniş PCB alanı mı, küçük bir detay mı öncelikli?
- Görüntünün bilgisayara veya mobil cihaza aktarılması gerekiyor mu?
- Fotoğraf ve video kaydı gerekli mi?
- Kablosuz kullanım önemli mi?
- Dahili ekran tercih ediliyor mu?
- Canlı görüntüde düşük gecikme gerekiyor mu?
- Aydınlatma seviyesi ayarlanabiliyor mu?
- Stand ve odak ayarı hassas çalışma için yeterli mi?
16. Dijital Mikroskop Seçiminde Sık Yapılan Hatalar
| Hata | Olası Sonuç | Doğru Yaklaşım |
|---|---|---|
| Sadece maksimum X değerine bakmak | Gerçek görüntü kalitesi ve görüş alanı gözden kaçabilir. | Gerçek detay, çalışma mesafesi ve görüş alanını birlikte değerlendirin. |
| Sadece megapiksel değerine göre karar vermek | Optik sistemin gerçek performansı göz ardı edilebilir. | Optik netlik ve gerçek görüntü detayını da karşılaştırın. |
| Çalışma mesafesini kontrol etmemek | Havya ve cımbız kullanımı zorlaşabilir. | Aktif çalışma için yeterli fiziksel alan bırakın. |
| Görüntü gecikmesini önemsememek | Canlı lehimleme ve komponent yerleştirme zorlaşabilir. | Aktif çalışma için görüntü akıcılığını değerlendirin. |
| Stand kalitesini dikkate almamak | Titreşim ve odak değişimi oluşabilir. | Sağlam ve hassas ayarlanabilir stand tercih edin. |
| Aydınlatmayı ikinci planda bırakmak | Parlama, gölge veya yetersiz detay görülebilir. | Ayarlanabilir ve çalışma alanına uygun aydınlatma kullanın. |
