Selektif dalga lehimleme; elektronik üretimde PCB üzerindeki belirli THT bağlantı noktalarının kontrollü, tekrarlanabilir ve otomasyona uygun şekilde lehimlenmesini sağlayan profesyonel bir üretim teknolojisidir.
Kısaca: Selektif dalga lehimleme nedir?
Selektif dalga lehimleme, PCB'nin tamamını lehim dalgasına maruz bırakmak yerine yalnızca önceden belirlenen bağlantı noktalarının lehimlenmesini sağlayan otomatik bir THT lehimleme yöntemidir. Özellikle SMT ve THT komponentlerin aynı kart üzerinde bulunduğu karma elektronik üretimlerde kontrollü proses oluşturmak için kullanılır.
Selektif Dalga Lehimleme Nedir?
Elektronik devre kartlarında temel olarak iki farklı komponent montaj yöntemiyle karşılaşılır: SMT (Surface Mount Technology) ve THT (Through-Hole Technology).
SMT komponentler PCB yüzeyine yerleştirilirken, THT komponentlerin bacakları kart üzerindeki deliklerden geçirilir ve kartın diğer tarafında lehimlenir. Konnektörler, röleler, terminaller, transformatörler, bobinler ve yüksek güçlü bazı elektronik komponentler THT yapıda olabilir.
Selektif lehimleme sistemleri, bu THT bağlantılarının yalnızca ihtiyaç duyulan bölgelerde lehimlenmesini sağlar. Böylece PCB üzerindeki hassas komponentler veya daha önce reflow prosesinden geçmiş SMT bölgeleri gereksiz şekilde lehim dalgasına maruz bırakılmaz.
Selektif Dalga Lehimleme Nasıl Çalışır?
Endüstriyel selektif lehimleme prosesleri sistem tasarımına göre farklılık gösterebilmekle birlikte, temel çalışma mantığı genellikle üç ana aşamadan oluşur:
Flux Uygulaması
Lehimlenecek bağlantı bölgelerine kontrollü miktarda flux uygulanır. Flux, yüzey oksitlerinin azaltılmasına ve lehimin yüzeyi doğru şekilde ıslatmasına yardımcı olur.
Ön Isıtma
PCB kontrollü şekilde ön ısıtmaya alınır. Bu aşama flux aktivasyonuna yardımcı olur ve kartın sıvı lehimle temas ettiğinde ani termal değişime maruz kalmasını azaltır.
Selektif Lehimleme
Lehim nozulu veya mini dalga sistemi yalnızca programlanan bağlantı noktalarına yönlendirilir ve ilgili THT terminalleri kontrollü şekilde lehimlenir.
Selektif Lehimlemenin Avantajları Nelerdir?
Yalnızca gerekli bağlantı noktalarına lehim uygulanır.
Programlanan çalışma parametreleri seri üretimde daha tutarlı sonuç alınmasına yardımcı olur.
PCB'nin tamamı lehim dalgasıyla temas etmediği için ısı yalnızca gerekli bölgelere yoğunlaştırılır.
SMT ve THT komponentlerin birlikte bulunduğu kartlarda önemli proses avantajı sağlar.
Tekrarlanan THT lehimleme işlemlerinde operatör bağımlılığının azaltılmasına yardımcı olur.
Lehimleme prosesinin tanımlanabilir ve takip edilebilir hale gelmesini destekler.
Selektif Dalga Lehimleme ile Klasik Dalga Lehimleme Arasındaki Fark
| Özellik | Selektif Dalga Lehimleme | Klasik Dalga Lehimleme |
|---|---|---|
| Lehimlenen Alan | Belirlenen noktalar | PCB'nin geniş alt yüzeyi |
| Proses Esnekliği | Yüksek | Kart tasarımına bağlı |
| SMT + THT Karma Kartlar | Özellikle uygun | Ek proses önlemleri gerekebilir |
| Isı Uygulaması | Lokal / seçici | Daha geniş yüzey |
| Üretim Tipi | Esnek ve programlanabilir | Yüksek hacimli standart prosesler |
Manuel Lehimleme Yerine Neden Selektif Lehimleme Kullanılır?
THT komponentler düşük adetli üretimlerde veya tamir uygulamalarında manuel olarak lehimlenebilir. Ancak üretim adedi arttıkça her bağlantının operatör tarafından aynı süre, sıcaklık ve lehim miktarıyla oluşturulması zorlaşabilir.
Selektif lehimleme sistemleri; tekrarlanan üretimlerde prosesin standardizasyonuna, operatör bağımlılığının azaltılmasına ve üretim parametrelerinin daha kontrollü hale getirilmesine yardımcı olur.
Selektif Dalga Lehimleme Hangi Sektörlerde Kullanılır?
Selektif Lehimleme Sistemi Ne Zaman Tercih Edilmelidir?
Aşağıdaki üretim koşullarından biri veya birkaçı mevcutsa selektif lehimleme teknolojisinin değerlendirilmesi faydalı olabilir:
- PCB üzerinde hem SMT hem de THT komponentlerin bulunması,
- manuel THT lehimleme süresinin üretim kapasitesini sınırlaması,
- lehim kalitesinde operatöre bağlı değişkenliğin azaltılmak istenmesi,
- belirli bağlantı noktalarına kontrollü lehim uygulanması gereksinimi,
- seri üretimde tekrarlanabilir proses ihtiyacı,
- üretim hattında daha yüksek proses standardizasyonu hedeflenmesi.

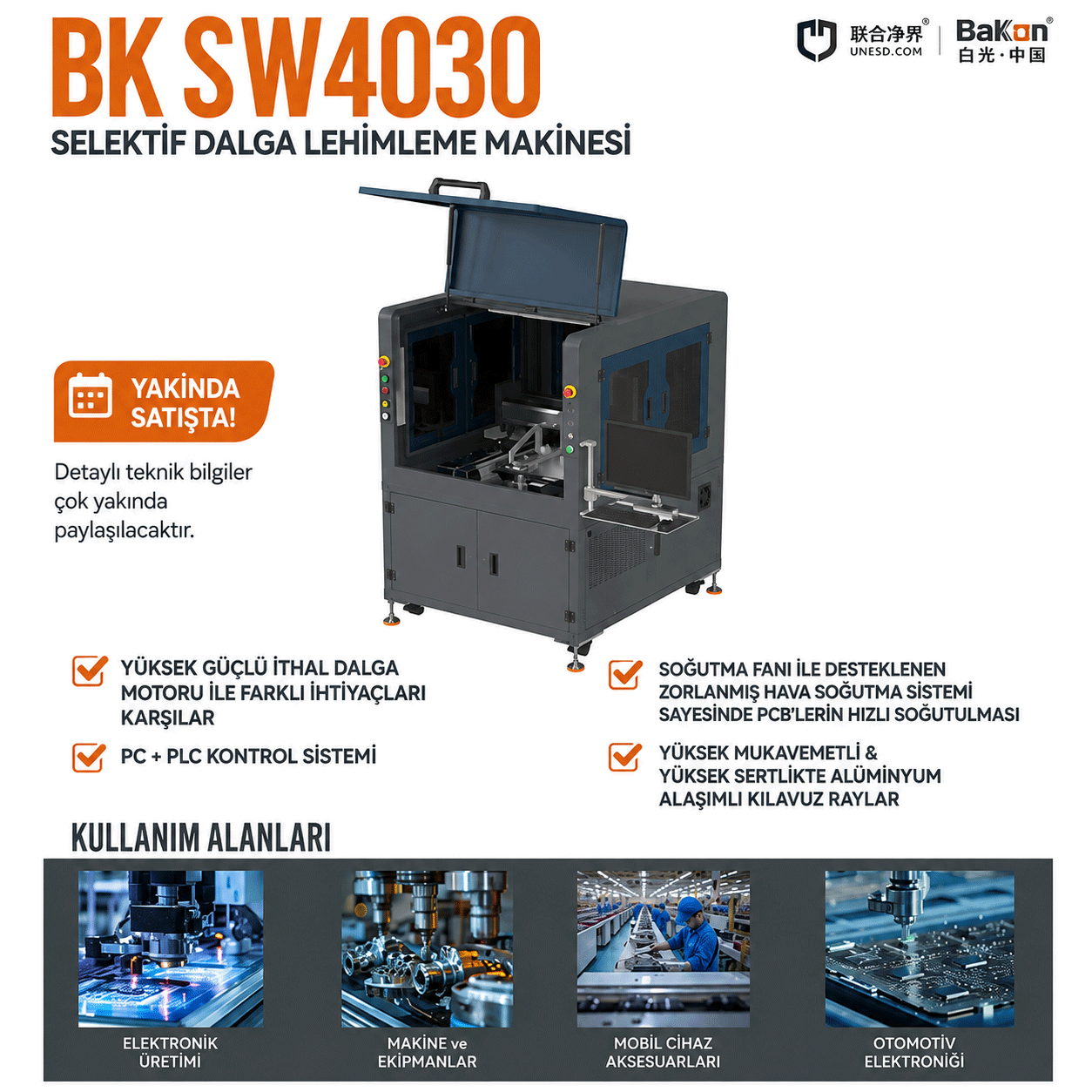

Bakon BK SW4030 Selektif Dalga Lehimleme Makinesi
Bakon BK SW4030, profesyonel elektronik üretim uygulamalarına yönelik geliştirilen selektif dalga lehimleme sistemidir. Detaylı ürün bilgileri ve güncel ürün duyurularını DK Teknoloji üzerinden inceleyebilirsiniz.
