Bakon 900M-T-2.4D Lehimleme Havya Ucu
Bakon 900M-T-2.4D Lehimleme Havya Ucu
Bakon 900M-T-2.4D Lehimleme Havya Ucu, 2,4 mm keski biçimli temas yüzeyiyle genel PCB lehimleme, orta büyüklükteki padler, komponent bacakları, kablo bağlantıları ve elektronik kart onarım işlemleri için dengeli ısı aktarımı sağlar.

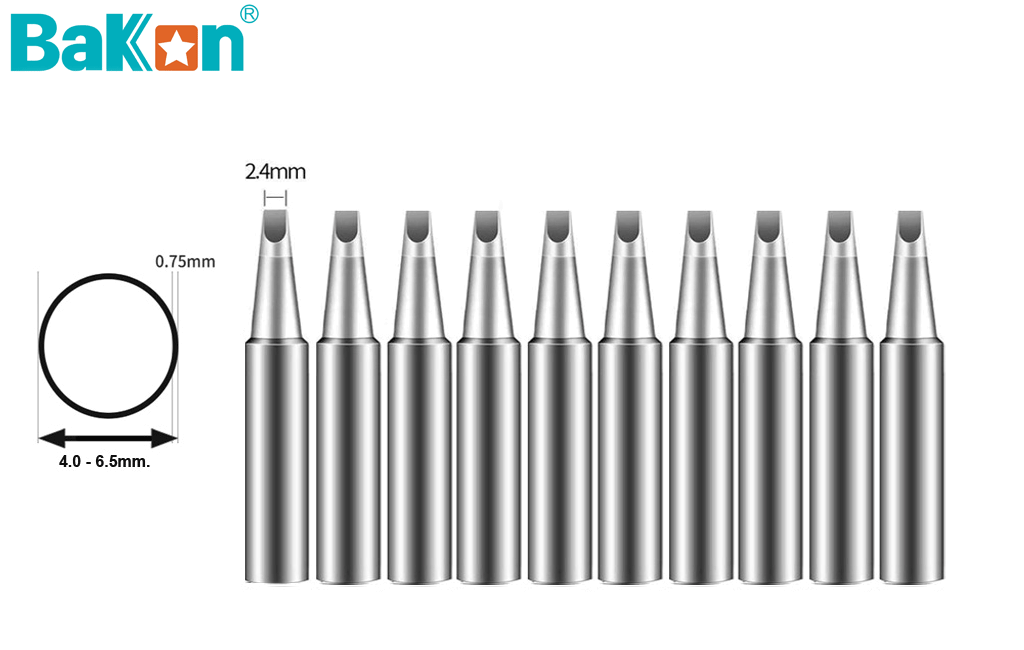

Bakon 900M-T-2.4D modelinin 2,4 mm keski uç geometrisi ve 10 adetlik ürün görünümü.
Ürün Açıklaması
Bakon 900M-T-2.4D Lehimleme Havya Ucu, lehimleme noktasına düz ve geniş bir yüzeyle temas eden D tipi keski uç geometrisine sahiptir.
2,4 mm nominal uç genişliği, ince sivri uçlara göre daha geniş temas alanı oluşturarak lehimleme noktasına dengeli ve etkili ısı aktarılmasına yardımcı olur. Bu ölçü, hassasiyet ile ısı aktarımı arasında dengeli bir kullanım sunar.
Keski ucun düz yüzeyi orta büyüklükteki PCB padleri, komponent bacakları, kablo uçları ve konnektör bağlantılarında kullanılabilir. Ucun kenar bölümü ise daha dar lehim noktalarında kontrollü temas kurulmasına yardımcı olur.
2.4D Uç Yapısının Avantajları
- 2,4 mm keski yüzeyiyle dengeli ve etkili ısı aktarımı sağlar.
- Genel PCB lehimleme işlemlerinde çok yönlü kullanım sunar.
- Küçük ve orta büyüklükteki PCB padlerinde kullanılabilir.
- Komponent bacakları ve elektronik bağlantılara uygundur.
- Kablo ve konnektör lehimleme işlemlerinde kullanılabilir.
- Düz yüzeyi ve ince kenarıyla farklı temas seçenekleri sunar.
- Elektronik montaj, bakım ve teknik servis işlemlerine uygundur.
- Kurşunlu ve kurşunsuz lehimleme uygulamalarında kullanılabilir.
Kullanım Alanı Uygunluğu
| Genel PCB lehimleme | |
|---|---|
| Küçük ve orta PCB padleri | |
| Komponent bacakları | |
| Kablo ve konnektör bağlantıları | |
| Elektronik montaj ve teknik servis | |
| Orta büyüklükteki terminaller | |
| Küçük SMD komponentler | |
| Mikro SMD ve çok dar alanlar | |
| Büyük güç terminalleri |
Teknik Özellikler
| Marka | Bakon |
|---|---|
| Model | 900M-T-2.4D |
| Seri | 900M-T serisi |
| Uç geometrisi | D tipi / keski uç |
| Nominal uç genişliği | 2,4 mm |
| Teknik şemadaki uç kalınlığı | Yaklaşık 0,5 mm |
| Teknik şemadaki düz uç bölümü | Yaklaşık 5 mm |
| Teknik şemadaki çalışma bölümü | Yaklaşık 17 mm |
| Lehim uyumu | Kurşunlu ve kurşunsuz lehim |
| Başlıca kullanım | Genel PCB lehimleme, küçük ve orta padler, komponent bacakları, kablo ve konnektör bağlantıları |
| Kutu içeriği | 10 adet 900M-T-2.4D lehimleme havya ucu |
| Stok kodu | 12.50.10.20 |
900 Serisi Uç Tipleri ve Ölçü Diyagramı
900M-T serisinde farklı lehimleme uygulamalarına yönelik çeşitli uç geometrileri ve ölçü seçenekleri bulunur. Aşağıdaki teknik diyagram, seri içerisindeki uçların biçim ve nominal ölçülerini karşılaştırmalı olarak incelemenize yardımcı olur.
900M-T-2.4D modeli diyagramın sol bölümünde 2,4 mm D tipi keski uç, yaklaşık 0,5 mm uç kalınlığı, 5 mm düz uç bölümü ve 17 mm çalışma bölümüyle gösterilmektedir.
- İlk ısınmanın ardından uç yüzeyini ince bir lehim tabakasıyla kaplayınız.
- Çalışma sırasında uç yüzeyinin kalaysız ve kuru kalmasına izin vermeyiniz.
- Temizlik için nemli selüloz sünger veya uygun metal uç temizleyici kullanınız.
- Ucu eğe, zımpara veya aşındırıcı malzemelerle temizlemeyiniz.
- Gereksiz yüksek sıcaklıkta uzun süre çalıştırmayınız.
- Lehimleme noktasına veya uç yüzeyine aşırı baskı uygulamayınız.
- Çalışma tamamlandığında uç yüzeyine lehim bırakıp istasyonu kapatınız.
- Havya ucunu değiştirmeden önce cihazın enerjisini kesip soğumasını bekleyiniz.
Ürün Seçimi ve Teknik Destek
Bakon 900M-T-2.4D modelinin uygulamanız için uygun olup olmadığından emin değilseniz kullandığınız havya kolu modelini ve yapacağınız lehimleme işlemini DK Teknoloji teknik destek ekibine iletebilirsiniz.
