Bakon 900M-T-3.2D Lehimleme Havya Ucu
Bakon 900M-T-3.2D Lehimleme Havya Ucu
Bakon 900M-T-3.2D Lehimleme Havya Ucu, 3,2 mm keski biçimli çalışma yüzeyi sayesinde genel PCB lehimleme, geniş padler, kablo bağlantıları, konnektörler ve orta büyüklükteki terminaller için güçlü ve dengeli ısı aktarımı sağlar.

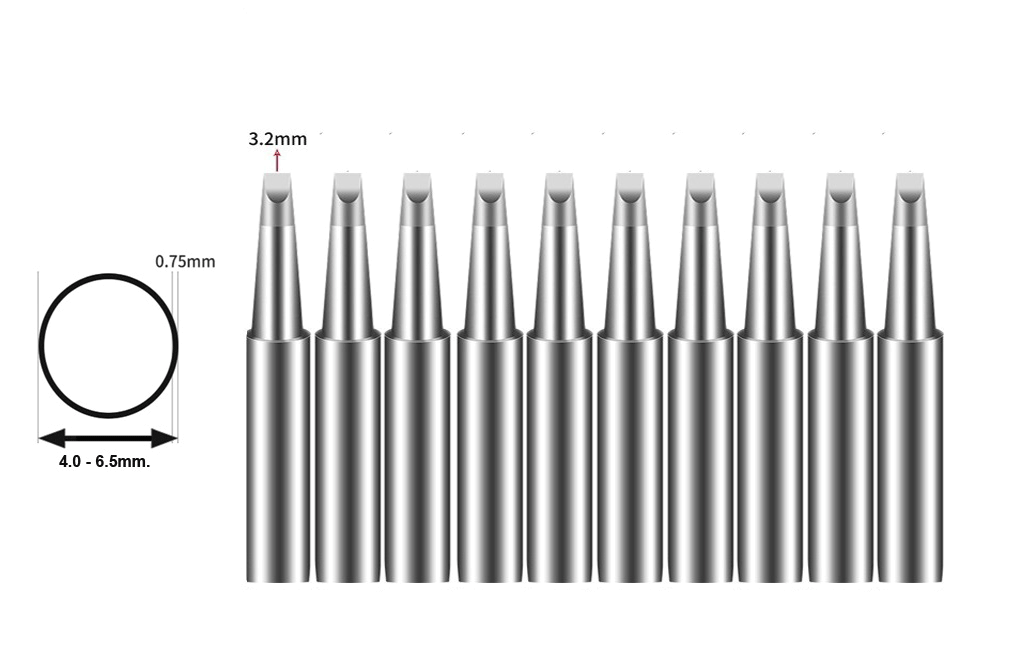

Bakon 900M-T-3.2D modelinin 3,2 mm keski uç geometrisi, yaklaşık 0,75 mm uç kalınlığı ve 10 adetlik ürün görünümü.
Ürün Açıklaması
Bakon 900M-T-3.2D Lehimleme Havya Ucu, lehimleme noktasına geniş, düz ve kontrollü bir yüzeyle temas eden D tipi keski uç geometrisine sahiptir.
3,2 mm nominal uç genişliği, ince uçlara göre daha geniş bir temas alanı oluşturarak lehimleme noktasına daha etkili ısı aktarılmasına yardımcı olur. Bu yapı orta ve geniş PCB padleri, kablo uçları, konnektörler ve terminal bağlantıları için uygundur.
Keski ucun düz çalışma yüzeyi geniş lehim noktalarında, kenar bölümü ise daha kontrollü bağlantılarda kullanılabilir. Yaklaşık 6,5 mm uzunluğundaki düz uç bölümü, lehimleme yüzeyine dengeli temas kurulmasına yardımcı olur.
3.2D Uç Yapısının Avantajları
- 3,2 mm keski yüzeyiyle etkili ve dengeli ısı aktarımı sağlar.
- Orta ve geniş büyüklükteki PCB padlerinde kullanılabilir.
- Kablo, konnektör ve terminal bağlantılarına uygundur.
- Genel elektronik montaj ve teknik servis işlemlerinde kullanılabilir.
- Düz yüzeyi sayesinde lehimleme noktasına güçlü temas oluşturur.
- Uç kenarı kullanılarak daha kontrollü lehimleme yapılabilir.
- İnce uçlara kıyasla yüksek termal kütleli bağlantılarda daha etkilidir.
- Kurşunlu ve kurşunsuz lehimleme uygulamalarında kullanılabilir.
Kullanım Alanı Uygunluğu
| Genel PCB lehimleme | |
|---|---|
| Orta ve geniş PCB padleri | |
| Kablo ve konnektör bağlantıları | |
| Terminal lehimleme | |
| Elektronik montaj ve teknik servis | |
| Güç devresi bağlantıları | |
| Küçük SMD komponentler | |
| Mikro SMD ve çok dar alanlar |
Teknik Özellikler
| Marka | Bakon |
|---|---|
| Model | 900M-T-3.2D |
| Seri | 900M-T serisi |
| Uç geometrisi | D tipi / keski uç |
| Nominal uç genişliği | 3,2 mm |
| Görselde belirtilen uç kalınlığı | Yaklaşık 0,75 mm |
| Teknik şemadaki düz uç bölümü | Yaklaşık 6,5 mm |
| Teknik şemadaki çalışma bölümü | Yaklaşık 17 mm |
| Görselde belirtilen gövde çapı | Yaklaşık 4,0–6,5 mm |
| Lehim uyumu | Kurşunlu ve kurşunsuz lehim |
| Başlıca kullanım | Genel PCB lehimleme, orta ve geniş padler, kablo, konnektör ve terminal bağlantıları |
| Kutu içeriği | 10 adet 900M-T-3.2D lehimleme havya ucu |
| Stok kodu | 12.50.10.23 |
| Barkod | 8681065196895 |
900 Serisi Uç Tipleri ve Ölçü Diyagramı
900M-T serisinde farklı lehimleme uygulamalarına yönelik çeşitli uç geometrileri ve ölçü seçenekleri bulunur. Aşağıdaki teknik diyagram, seri içerisindeki uçları karşılaştırmalı olarak incelemenize yardımcı olur.
900M-T-3.2D modeli diyagramın sol bölümünde 3,2 mm D tipi keski uç, yaklaşık 6,5 mm düz uç bölümü ve 17 mm çalışma bölümüyle gösterilmektedir.
- İlk ısınmanın ardından uç yüzeyini ince bir lehim tabakasıyla kaplayınız.
- Çalışma sırasında uç yüzeyinin kalaysız ve kuru kalmasına izin vermeyiniz.
- Temizlik için nemli selüloz sünger veya uygun metal uç temizleyici kullanınız.
- Ucu eğe, zımpara veya aşındırıcı malzemelerle temizlemeyiniz.
- Gereksiz yüksek sıcaklıkta uzun süre çalıştırmayınız.
- Lehimleme noktasına veya uç yüzeyine aşırı baskı uygulamayınız.
- Çalışma tamamlandığında uç yüzeyine lehim bırakıp istasyonu kapatınız.
- Havya ucunu değiştirmeden önce cihazın enerjisini kesip soğumasını bekleyiniz.
Ürün Seçimi ve Teknik Destek
Bakon 900M-T-3.2D modelinin uygulamanız için uygun olup olmadığından emin değilseniz kullandığınız havya kolu modelini ve yapacağınız lehimleme işlemini DK Teknoloji teknik destek ekibine iletebilirsiniz.
