Bakon 900M-T-1.2D Lehimleme Havya Ucu
Bakon 900M-T-1.2D Lehimleme Havya Ucu
Bakon 900M-T-1.2D Lehimleme Havya Ucu, 1,2 mm ince keski yüzeyiyle küçük ve orta büyüklükteki PCB padleri, komponent bacakları, ince bağlantılar ve hassas elektronik kart onarım işlemleri için geliştirilmiş profesyonel bir havya ucudur.

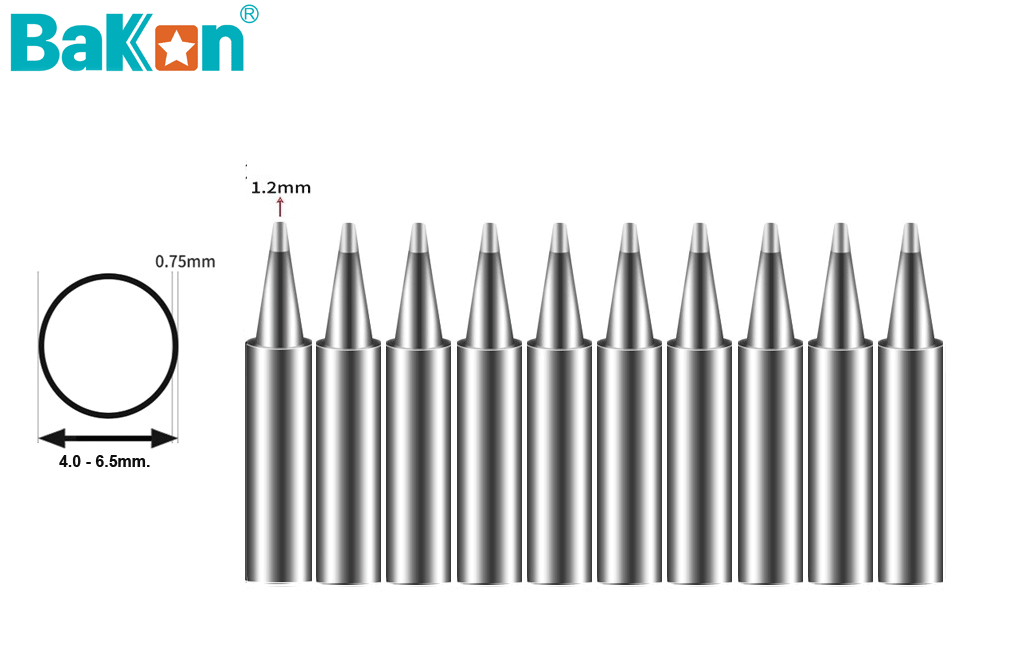

Bakon 900M-T-1.2D modelinin 1,2 mm ince keski uç geometrisi ve 10 adetlik ürün görünümü.
Ürün Açıklaması
Bakon 900M-T-1.2D Lehimleme Havya Ucu, lehimleme noktasına ince, düz ve kontrollü bir yüzeyle temas eden D tipi keski uç geometrisine sahiptir.
1,2 mm nominal uç genişliği, sivri uçlara göre daha geniş temas alanı oluşturarak lehimleme noktasına dengeli ısı aktarılmasına yardımcı olur. İnce yapısı sayesinde küçük PCB padleri ve birbirine yakın komponent bağlantılarında çalışma kontrolünü korur.
Keski ucun düz yüzeyi genel lehimleme işlemlerinde, ince kenarı ise daha dar bağlantı noktalarında kullanılabilir. Bu yapı, elektronik montaj ve teknik servis uygulamalarında çok yönlü kullanım sağlar.
1.2D Uç Yapısının Avantajları
- 1,2 mm ince keski yüzeyiyle kontrollü ısı aktarımı sağlar.
- Küçük ve orta büyüklükteki PCB padlerinde kullanılabilir.
- Komponent bacakları ve ince bağlantılarda kontrollü çalışma sunar.
- Sivri uçlara göre lehimleme noktasına daha etkili temas eder.
- Düz yüzeyi ve ince kenarıyla iki farklı temas seçeneği sağlar.
- Elektronik montaj, bakım ve teknik servis işlemlerine uygundur.
- Kurşunlu ve kurşunsuz lehimleme uygulamalarında kullanılabilir.
Kullanım Alanı Uygunluğu
| Küçük ve orta PCB padleri | |
|---|---|
| Komponent bacakları | |
| Hassas elektronik kart onarımı | |
| Genel PCB lehimleme | |
| İnce kablo ve bağlantılar | |
| Küçük SMD komponentler | |
| Dar çalışma alanları | |
| Kalın kablo ve büyük terminaller | |
| Geniş pad ve güç devreleri |
Teknik Özellikler
| Marka | Bakon |
|---|---|
| Model | 900M-T-1.2D |
| Seri | 900M-T serisi |
| Uç geometrisi | D tipi / ince keski uç |
| Nominal uç genişliği | 1,2 mm |
| Teknik şemadaki çalışma bölümü | Yaklaşık 17 mm |
| Lehim uyumu | Kurşunlu ve kurşunsuz lehim |
| Başlıca kullanım | Küçük ve orta PCB padleri, komponent bacakları, ince bağlantılar ve elektronik kart onarımı |
| Kutu içeriği | 10 adet 900M-T-1.2D lehimleme havya ucu |
| Stok kodu | 12.50.10.17 |
| Barkod | 8681065197373 |
900 Serisi Uç Tipleri ve Ölçü Diyagramı
900M-T serisinde farklı lehimleme uygulamalarına yönelik çeşitli uç geometrileri ve ölçü seçenekleri bulunur. Aşağıdaki teknik diyagram, seri içerisindeki uçları karşılaştırmalı olarak incelemenize yardımcı olur.
900M-T-1.2D modeli diyagramın sol bölümünde D tipi ince keski uç ve yaklaşık 17 mm çalışma bölümüyle gösterilmektedir. Sipariş sırasında ürün model kodunu esas alınız.
- İlk ısınmanın ardından uç yüzeyini ince bir lehim tabakasıyla kaplayınız.
- Çalışma sırasında uç yüzeyinin kalaysız ve kuru kalmasına izin vermeyiniz.
- Temizlik için nemli selüloz sünger veya uygun metal uç temizleyici kullanınız.
- Ucu eğe, zımpara veya aşındırıcı malzemelerle temizlemeyiniz.
- Gereksiz yüksek sıcaklıkta uzun süre çalıştırmayınız.
- Lehimleme noktasına veya ince uç kenarına aşırı baskı uygulamayınız.
- Çalışma tamamlandığında uç yüzeyine lehim bırakıp istasyonu kapatınız.
- Havya ucunu değiştirmeden önce cihazın enerjisini kesip soğumasını bekleyiniz.
Ürün Seçimi ve Teknik Destek
Bakon 900M-T-1.2D modelinin uygulamanız için uygun olup olmadığından emin değilseniz kullandığınız havya kolu modelini ve yapacağınız lehimleme işlemini DK Teknoloji teknik destek ekibine iletebilirsiniz.
