Bakon 900M-T-08C Lehimleme Havya Ucu
Bakon 900M-T-08C Lehimleme Havya Ucu

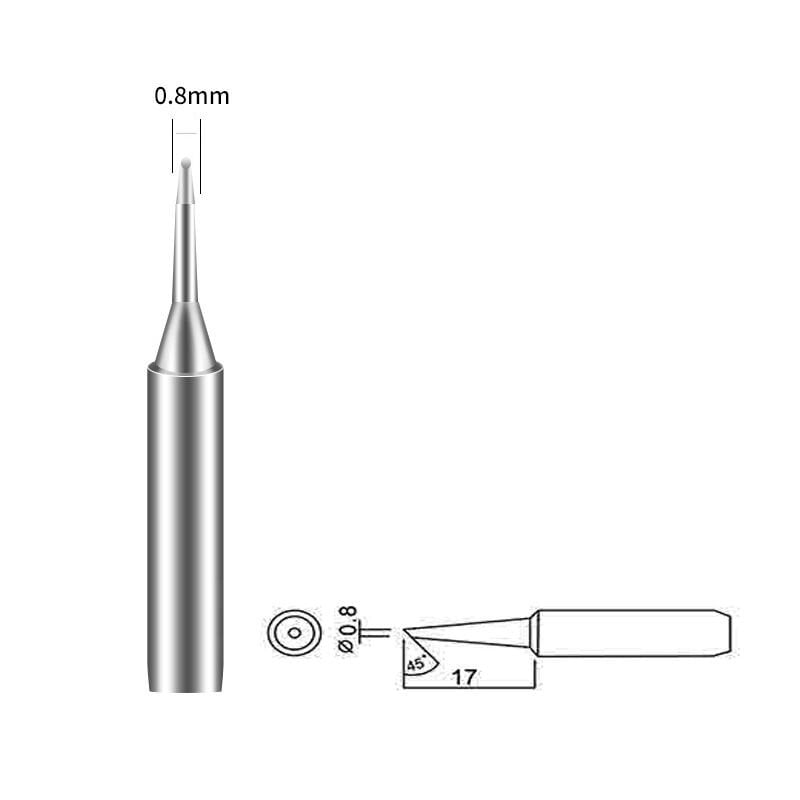

Bakon 900M-T-08C Lehimleme Havya Ucu, 0,8 mm eğik kesik temas yüzeyi sayesinde küçük PCB padleri, hassas komponent bağlantıları, kontrollü lehim aktarımı ve dar alan uygulamaları için geliştirilmiş profesyonel bir havya ucudur.

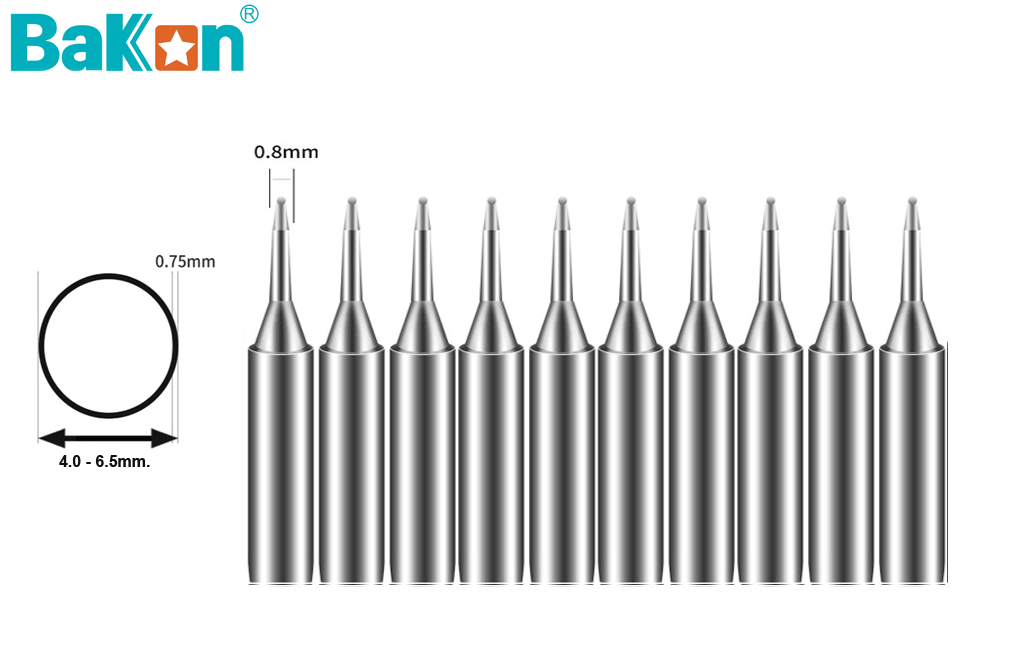

Bakon 900M-T-08C modelinin 0,8 mm eğik kesik uç geometrisi ve 10 adetlik ürün görünümü.
Ürün Açıklaması
Bakon 900M-T-08C Lehimleme Havya Ucu, lehimleme noktasına eğimli ve kontrollü bir yüzeyle temas eden C tipi uç geometrisine sahiptir.
0,8 mm nominal uç çapı ve 45° eğimli çalışma yüzeyi; küçük PCB padleri, ince komponent bacakları, dar bağlantı noktaları ve kontrollü miktarda lehim aktarılması gereken işlemler için uygundur.
Eğik kesik yüzeye az miktarda lehim alınarak noktasal lehimleme, küçük komponent bağlantıları ve kısa sürükleme lehimleme işlemleri gerçekleştirilebilir. İnce C tipi yapı, geniş C tipi uçlara göre daha hassas kontrol sağlar.
08C Uç Yapısının Avantajları
- 0,8 mm eğik temas yüzeyiyle hassas lehimleme kontrolü sağlar.
- Küçük PCB padleri ve ince komponent bacaklarında kullanılabilir.
- Eğik yüzeye kontrollü miktarda lehim alınmasına imkân verir.
- Kısa sürükleme lehimleme uygulamalarında kullanılabilir.
- Dar ve sınırlı çalışma alanlarına erişimi kolaylaştırır.
- İnce sivri uçlara göre daha etkili temas yüzeyi sunar.
- Kurşunlu ve kurşunsuz lehimleme uygulamalarına uygundur.
Tavsiye Edilen Çalışma Sıcaklıkları
Çalışma sıcaklığı; lehim alaşımına, komponent hassasiyetine, pad büyüklüğüne ve işlem süresine göre ayarlanmalıdır. İşlemi tamamlayabilecek en düşük uygun sıcaklığın tercih edilmesi uç kaplamasının korunmasına yardımcı olur.
Kullanım Alanı Uygunluğu
| Küçük PCB padleri | |
|---|---|
| Hassas elektronik kart onarımı | |
| Küçük elektronik komponentler | |
| Dar çalışma alanları | |
| Kontrollü lehim aktarımı | |
| Kısa sürükleme lehimleme | |
| Genel PCB lehimleme | |
| Kalın kablo ve büyük terminaller | |
| Geniş pad ve güç devreleri |
Teknik Özellikler
| Marka | Bakon |
|---|---|
| Model | 900M-T-08C |
| Teknik model gösterimi | 900M-T-0.8C |
| Seri | 900M-T serisi |
| Uç geometrisi | C tipi / eğik kesik |
| Nominal uç çapı | 0,8 mm |
| Eğim açısı | 45° |
| Teknik şemadaki çalışma bölümü | Yaklaşık 17 mm |
| Çalışma sıcaklığı | Uygulamaya göre yaklaşık 320°C – 370°C |
| Lehim uyumu | Kurşunlu ve kurşunsuz lehim |
| Başlıca kullanım | Küçük PCB padleri, hassas komponent bağlantıları, kontrollü lehim aktarımı ve dar çalışma alanları |
| Kutu içeriği | 10 adet 900M-T-08C lehimleme havya ucu |
| Stok kodu | 12.50.11.11 |
900 Serisi Uç Tipleri ve Ölçü Diyagramı
900M-T serisinde farklı lehimleme uygulamaları için çeşitli uç geometrileri ve ölçü seçenekleri bulunur. Aşağıdaki teknik diyagram, seri içindeki uçların biçim ve temel ölçülerini karşılaştırmalı olarak incelemenize yardımcı olur.
900M-T-0.8C modeli diyagramın sağ bölümünde, 45° eğimli C tipi uç geometrisiyle gösterilmektedir. Sipariş sırasında ürün model kodunu esas alınız.
- İlk ısınmanın ardından uç yüzeyini ince bir lehim tabakasıyla kaplayınız.
- Çalışma sırasında uç yüzeyinin kalaysız ve kuru kalmasına izin vermeyiniz.
- Temizlik için nemli selüloz sünger veya uygun metal uç temizleyici kullanınız.
- Ucu eğe, zımpara veya aşındırıcı malzemelerle temizlemeyiniz.
- İnce uç yapısı nedeniyle gereksiz yüksek sıcaklıkta çalıştırmayınız.
- Lehimleme noktasına aşırı baskı uygulamayınız.
- Çalışma tamamlandığında uç yüzeyine lehim bırakıp istasyonu kapatınız.
- Havya ucunu değiştirmeden önce cihazın enerjisini kesip soğumasını bekleyiniz.
Ürün Seçimi ve Teknik Destek
Bakon 900M-T-08C modelinin uygulamanız için uygun olup olmadığından emin değilseniz kullandığınız havya kolu modelini ve yapacağınız lehimleme işlemini DK Teknoloji teknik destek ekibine iletebilirsiniz.
*Destek hattı mesai saatleri içerisinde canlı, mesai saatleri dışında ise sesli yanıt sistemi ile çalışmaktadır.
