Bakon 900M-T-08D Lehimleme Havya Ucu
Bakon 900M-T-08D Lehimleme Havya Ucu
Bakon 900M-T-08D Lehimleme Havya Ucu, 0,8 mm ince keski yüzeyiyle küçük PCB padleri, hassas elektronik komponentler, dar çalışma alanları ve kontrollü lehimleme uygulamaları için geliştirilmiş profesyonel bir havya ucudur.

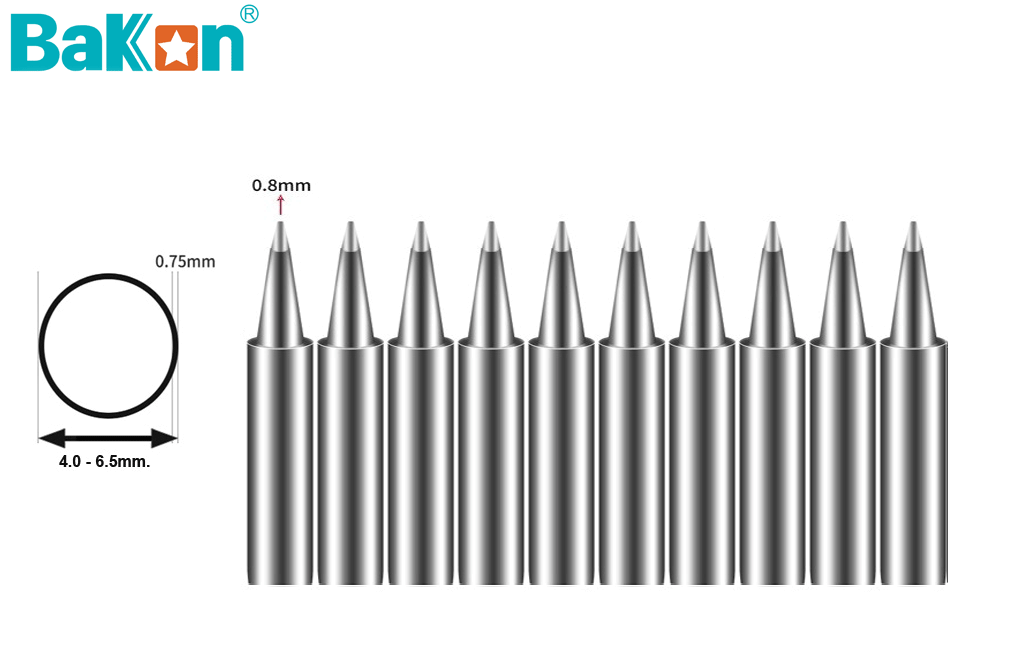

Bakon 900M-T-08D modelinin 0,8 mm ince keski uç yapısı ve 10 adetlik ürün görünümü.
Ürün Açıklaması
Bakon 900M-T-08D Lehimleme Havya Ucu, lehimleme noktasına ince, düz ve kontrollü bir yüzeyle temas eden D tipi keski uç geometrisine sahiptir.
0,8 mm nominal uç genişliği; küçük PCB padleri, ince komponent bacakları, küçük bağlantı noktaları ve birbirine yakın elektronik parçalar üzerinde hassas çalışma yapılmasına yardımcı olur.
İnce keski yapısı, sivri uçlara göre daha geniş bir temas alanı sunarken dar çalışma alanlarında kontrolün korunmasını sağlar. Ucun düz yüzeyi ısı aktarımı için, ince kenarı ise daha hassas lehimleme noktaları için kullanılabilir.
08D Uç Yapısının Avantajları
- 0,8 mm ince keski yüzeyiyle kontrollü ısı aktarımına yardımcı olur.
- Küçük ve dar PCB padlerinde kullanılabilir.
- Birbirine yakın elektronik komponent bacaklarında hassas çalışma sağlar.
- İnce kablo ve küçük bağlantı noktaları için uygundur.
- Düz yüzeyi ve ince kenarıyla iki farklı temas seçeneği sunar.
- Teknik servis ve hassas elektronik kart onarımında kullanılabilir.
- Kurşunlu ve kurşunsuz lehimleme uygulamalarına uygundur.
Tavsiye Edilen Çalışma Sıcaklıkları
Çalışma sıcaklığı; kullanılan lehim alaşımına, komponent hassasiyetine, pad büyüklüğüne ve lehimleme süresine göre ayarlanmalıdır. İnce uçlarda işlemi tamamlayabilecek en düşük uygun sıcaklığın tercih edilmesi önerilir.
Kullanım Alanı Uygunluğu
| Küçük PCB padleri | |
|---|---|
| Hassas elektronik kart onarımı | |
| Küçük elektronik komponentler | |
| Dar çalışma alanları | |
| İnce kablo ve bağlantılar | |
| Genel PCB lehimleme | |
| Mikro SMD uygulamaları | |
| Kalın kablo ve büyük terminaller | |
| Geniş pad ve güç devreleri |
Teknik Özellikler
| Marka | Bakon |
|---|---|
| Model | 900M-T-08D |
| Teknik model gösterimi | 900M-T-0.8D |
| Seri | 900M-T serisi |
| Uç geometrisi | D tipi / ince keski uç |
| Nominal uç genişliği | 0,8 mm |
| Teknik şemadaki uç kalınlığı | Yaklaşık 0,6 mm |
| Çalışma sıcaklığı | Uygulamaya göre yaklaşık 320°C – 370°C |
| Lehim uyumu | Kurşunlu ve kurşunsuz lehim |
| Başlıca kullanım | Küçük PCB padleri, hassas elektronik komponentler, ince bağlantılar ve dar çalışma alanları |
| Kutu içeriği | 10 adet 900M-T-08D lehimleme havya ucu |
| Stok kodu | 12.50.12.12 |

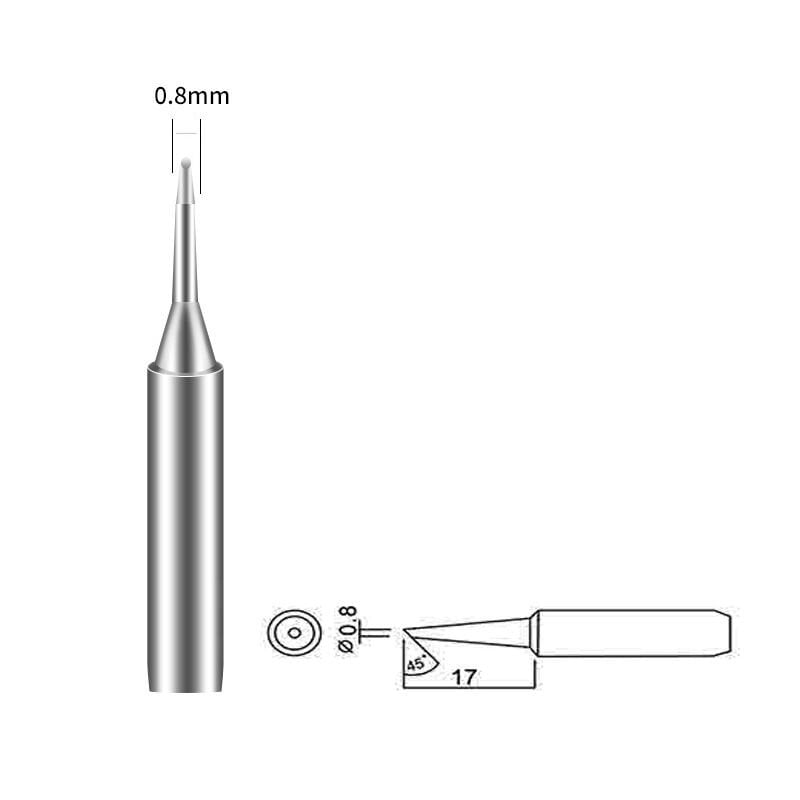

900 Serisi Uç Tipleri ve Ölçü Diyagramı
900M-T serisinde farklı lehimleme uygulamaları için çeşitli uç geometrileri ve ölçü seçenekleri bulunur. Aşağıdaki teknik diyagram, seri içindeki uçların biçim ve temel ölçülerini karşılaştırmalı olarak incelemenize yardımcı olur.
900M-T-0.8D modeli diyagramın sol bölümünde D tipi ince keski uç geometrisiyle gösterilmektedir. Sipariş sırasında ürün model kodunu esas alınız.
- İlk ısınmanın ardından uç yüzeyini ince bir lehim tabakasıyla kaplayınız.
- Çalışma sırasında uç yüzeyinin kalaysız ve kuru kalmasına izin vermeyiniz.
- Temizlik için nemli selüloz sünger veya uygun metal uç temizleyici kullanınız.
- Ucu eğe, zımpara veya aşındırıcı malzemelerle temizlemeyiniz.
- İnce uç yapısı nedeniyle gereksiz yüksek sıcaklıkta çalıştırmayınız.
- Lehimleme noktasına aşırı baskı uygulamayınız.
- Çalışma tamamlandığında uç yüzeyine lehim bırakıp istasyonu kapatınız.
- Havya ucunu değiştirmeden önce cihazın enerjisini kesip soğumasını bekleyiniz.
Ürün Seçimi ve Teknik Destek
Bakon 900M-T-08D modelinin uygulamanız için uygun olup olmadığından emin değilseniz kullandığınız havya kolu modelini ve yapacağınız lehimleme işlemini DK Teknoloji teknik destek ekibine iletebilirsiniz.
*Destek hattı mesai saatleri içerisinde canlı, mesai saatleri dışında ise sesli yanıt sistemi ile çalışmaktadır.
