Bakon 900M-T-1.6D Lehimleme Havya Ucu
Bakon 900M-T-1.6D Lehimleme Havya Ucu
Bakon 900M-T-1.6D Lehimleme Havya Ucu, 1,6 mm keski biçimli temas yüzeyiyle genel PCB lehimleme, elektronik komponent montajı, kablo bağlantıları ve teknik servis uygulamalarında dengeli ısı aktarımı sağlayan profesyonel bir havya ucudur.

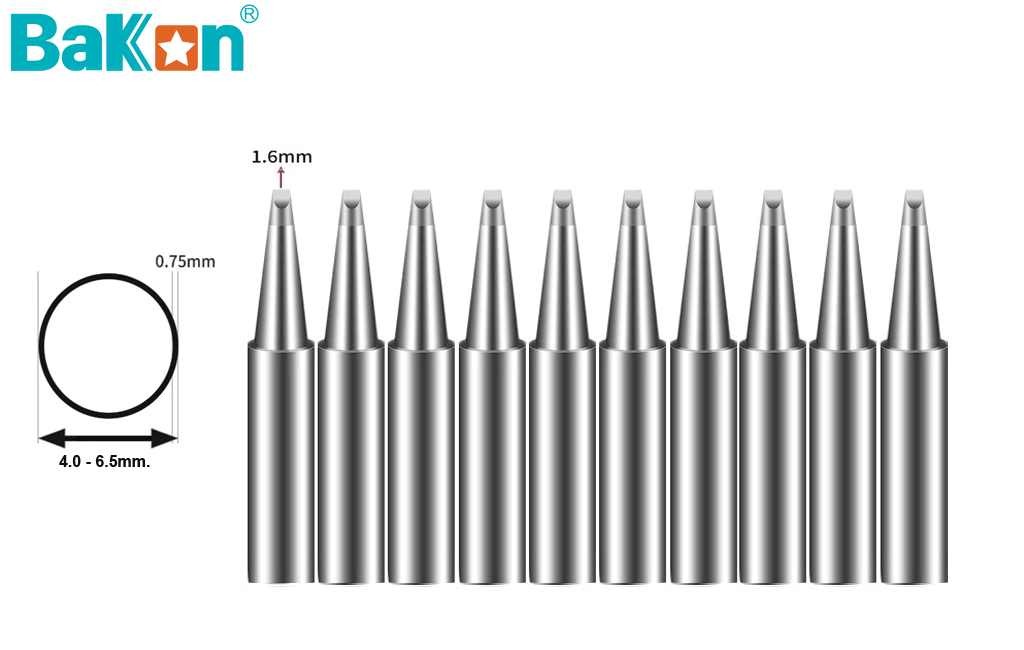

Bakon 900M-T-1.6D modelinin 1,6 mm keski uç geometrisi ve 10 adetlik ürün görünümü.
Ürün Açıklaması
Bakon 900M-T-1.6D Lehimleme Havya Ucu, lehimleme noktasına düz ve kontrollü bir yüzeyle temas eden D tipi keski uç geometrisine sahiptir.
1,6 mm nominal uç genişliği, ince sivri uçlara göre daha geniş temas alanı oluşturarak lehimleme noktasına dengeli şekilde ısı aktarılmasına yardımcı olur. Bu yapı standart PCB padleri, elektronik komponent bacakları, kablo uçları ve konnektör bağlantıları için uygundur.
Keski biçimli uç hem düz yüzeyiyle hem de kenar kısmıyla kullanılabildiğinden farklı büyüklükteki lehim noktalarında kontrollü çalışma imkânı sunar.
1.6D Uç Yapısının Avantajları
- 1,6 mm keski yüzeyiyle dengeli ısı aktarımına yardımcı olur.
- Genel amaçlı PCB lehimleme uygulamalarına uygundur.
- Standart komponent bacakları ve bağlantı padlerinde kullanılabilir.
- Kablo, konnektör ve küçük terminal bağlantılarında kontrollü çalışma sağlar.
- Düz yüzeyi sayesinde lehimleme noktasına etkili temas oluşturur.
- Uç kenarı kullanılarak daha dar alanlarda çalışma yapılabilir.
- Kurşunlu ve kurşunsuz lehimleme uygulamalarında kullanılabilir.
Tavsiye Edilen Çalışma Sıcaklıkları
Çalışma sıcaklığı; kullanılan lehim alaşımına, pad büyüklüğüne, bağlantının termal kütlesine ve işlem süresine göre ayarlanmalıdır. İşlemi tamamlayabilecek en düşük uygun sıcaklığın tercih edilmesi uç ömrünün korunmasına yardımcı olur.
Kullanım Alanı Uygunluğu
| Genel PCB lehimleme | |
|---|---|
| Standart elektronik komponentler | |
| Kablo ve konnektör bağlantıları | |
| Teknik servis ve elektronik onarım | |
| Küçük ve orta büyüklükteki padler | |
| Küçük SMD komponentler | |
| Mikro SMD ve çok dar alanlar | |
| Kalın güç terminalleri ve çok geniş padler |
Teknik Özellikler
| Marka | Bakon |
|---|---|
| Model | 900M-T-1.6D |
| Seri | 900M-T serisi |
| Uç geometrisi | D tipi / keski uç |
| Nominal uç genişliği | 1,6 mm |
| Çalışma sıcaklığı | Uygulamaya göre yaklaşık 320°C – 370°C |
| Lehim uyumu | Kurşunlu ve kurşunsuz lehim |
| Başlıca kullanım | Genel PCB lehimleme, standart komponentler, kablo ve konnektör bağlantıları |
| Kutu içeriği | 10 adet 900M-T-1.6D lehimleme havya ucu |
| Stok kodu | 12.50.14.14 |
900 Serisi Uç Tipleri ve Ölçü Diyagramı
900M-T serisinde farklı lehimleme uygulamaları için çeşitli uç geometrileri ve ölçü seçenekleri bulunur. Aşağıdaki teknik diyagram, seri içindeki uçların biçim ve temel ölçülerini karşılaştırmalı olarak incelemenize yardımcı olur.
900M-T-1.6D modeli diyagramın sol bölümünde D tipi keski uç geometrisiyle gösterilmektedir. Sipariş sırasında ürün model kodunu esas alınız.
- İlk ısınmanın ardından uç yüzeyini ince bir lehim tabakasıyla kaplayınız.
- Çalışma sırasında uç yüzeyinin kalaysız ve kuru kalmasına izin vermeyiniz.
- Temizlik için nemli selüloz sünger veya uygun metal uç temizleyici kullanınız.
- Ucu eğe, zımpara veya aşındırıcı malzemelerle temizlemeyiniz.
- Gereksiz yüksek sıcaklıkta uzun süre çalıştırmayınız.
- Lehimleme noktasına aşırı baskı uygulamayınız.
- Çalışma tamamlandığında uç yüzeyine lehim bırakıp istasyonu kapatınız.
- Havya ucunu değiştirmeden önce cihazın enerjisini kesip soğumasını bekleyiniz.
Ürün Seçimi ve Teknik Destek
Bakon 900M-T-1.6D modelinin uygulamanız için uygun olup olmadığından emin değilseniz kullandığınız havya kolu modelini ve yapacağınız lehimleme işlemini DK Teknoloji teknik destek ekibine iletebilirsiniz.
*Destek hattı mesai saatleri içerisinde canlı, mesai saatleri dışında ise sesli yanıt sistemi ile çalışmaktadır.
