Bakon 900M-T-1C Lehimleme Havya Ucu
Bakon 900M-T-1C Lehimleme Havya Ucu
Bakon 900M-T-1C Lehimleme Havya Ucu, 1 mm eğik kesik temas yüzeyi sayesinde küçük PCB padleri, ince komponent bağlantıları, kontrollü lehim aktarımı ve hassas sürükleme lehimleme işlemleri için geliştirilmiş profesyonel bir havya ucudur.

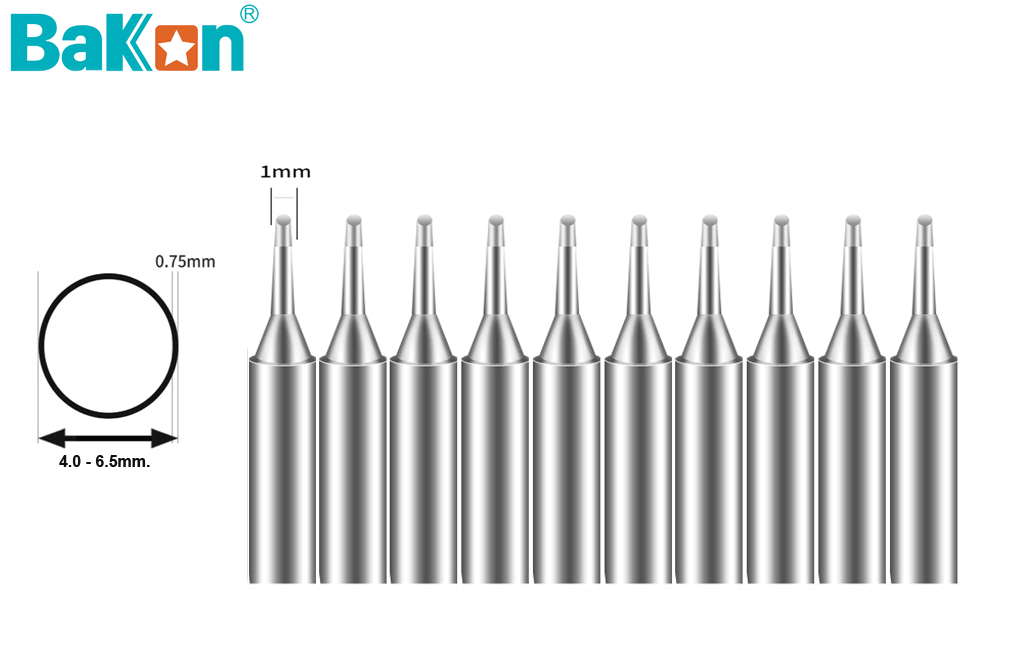

Bakon 900M-T-1C modelinin 1 mm eğik kesik uç geometrisi ve 10 adetlik ürün görünümü.
Ürün Açıklaması
Bakon 900M-T-1C Lehimleme Havya Ucu, lehimleme noktasına küçük ve eğimli bir yüzeyle temas eden C tipi uç geometrisine sahiptir.
1 mm nominal temas yüzeyi, sivri uçlara kıyasla daha dengeli ısı aktarımı sağlarken küçük padler ve birbirine yakın komponent bacaklarında hassas çalışma kontrolünü korur.
Eğik kesik yüzeye kontrollü miktarda lehim alınarak küçük bağlantı noktalarında lehim aktarımı ve kısa sürükleme lehimleme işlemleri gerçekleştirilebilir. İnce C tipi yapı, geniş C tipi uçlara göre daha kontrollü ve hassas kullanım sağlar.
1C Uç Yapısının Avantajları
- 1 mm eğik temas yüzeyiyle hassas çalışma sağlar.
- Küçük PCB padleri ve ince komponent bacaklarında kullanılabilir.
- Kontrollü miktarda lehim aktarılmasına yardımcı olur.
- Kısa sürükleme lehimleme işlemlerine uygundur.
- Dar çalışma alanlarında kontrollü temas sağlar.
- Sivri uçlara göre daha geniş bir ısı aktarım yüzeyi sunar.
- Kurşunlu ve kurşunsuz lehimleme uygulamalarında kullanılabilir.
Kullanım Alanı Uygunluğu
| Küçük PCB padleri | |
|---|---|
| Hassas elektronik kart onarımı | |
| İnce komponent bağlantıları | |
| Kontrollü lehim aktarımı | |
| Kısa sürükleme lehimleme | |
| Dar çalışma alanları | |
| Genel PCB lehimleme | |
| Kalın kablo ve büyük terminaller | |
| Geniş pad ve güç devreleri |
Teknik Özellikler
| Marka | Bakon |
|---|---|
| Model | 900M-T-1C |
| Seri | 900M-T serisi |
| Uç geometrisi | C tipi / eğik kesik |
| Nominal uç ölçüsü | 1 mm |
| Eğim açısı | 60° |
| Teknik şemadaki çalışma bölümü | Yaklaşık 15 mm |
| Lehim uyumu | Kurşunlu ve kurşunsuz lehim |
| Başlıca kullanım | Küçük PCB padleri, ince komponent bağlantıları, kontrollü lehim aktarımı ve hassas sürükleme lehimleme |
| Kutu içeriği | 10 adet 900M-T-1C lehimleme havya ucu |
| Stok kodu | 12.50.10.11 |
900 Serisi Uç Tipleri ve Ölçü Diyagramı
900M-T serisinde farklı lehimleme uygulamaları için çeşitli uç geometrileri ve ölçü seçenekleri bulunur. Aşağıdaki teknik diyagram, seri içerisindeki uçların biçim ve temel ölçülerini karşılaştırmalı olarak incelemenize yardımcı olur.
900M-T-1C modeli diyagramın sağ bölümünde 60° eğimli C tipi uç geometrisiyle gösterilmektedir. Sipariş sırasında ürün model kodunu esas alınız.
- İlk ısınmanın ardından uç yüzeyini ince bir lehim tabakasıyla kaplayınız.
- Çalışma sırasında uç yüzeyinin kalaysız ve kuru kalmasına izin vermeyiniz.
- Temizlik için nemli selüloz sünger veya uygun metal uç temizleyici kullanınız.
- Ucu eğe, zımpara veya aşındırıcı malzemelerle temizlemeyiniz.
- Gereksiz yüksek sıcaklıkta uzun süre çalıştırmayınız.
- Lehimleme noktasına aşırı baskı uygulamayınız.
- Çalışma tamamlandığında uç yüzeyine lehim bırakıp istasyonu kapatınız.
- Havya ucunu değiştirmeden önce cihazın enerjisini kesip soğumasını bekleyiniz.
Ürün Seçimi ve Teknik Destek
Bakon 900M-T-1C modelinin uygulamanız için uygun olup olmadığından emin değilseniz kullandığınız havya kolu modelini ve yapacağınız lehimleme işlemini DK Teknoloji teknik destek ekibine iletebilirsiniz.
