Bakon 900M-T-2C Lehimleme Havya Ucu
Bakon 900M-T-2C Lehimleme Havya Ucu
Bakon 900M-T-2C Lehimleme Havya Ucu, 2 mm eğik kesik temas yüzeyiyle genel PCB lehimleme, komponent bağlantıları, kontrollü lehim aktarımı ve sürükleme lehimleme uygulamaları için geliştirilmiş profesyonel bir havya ucudur.

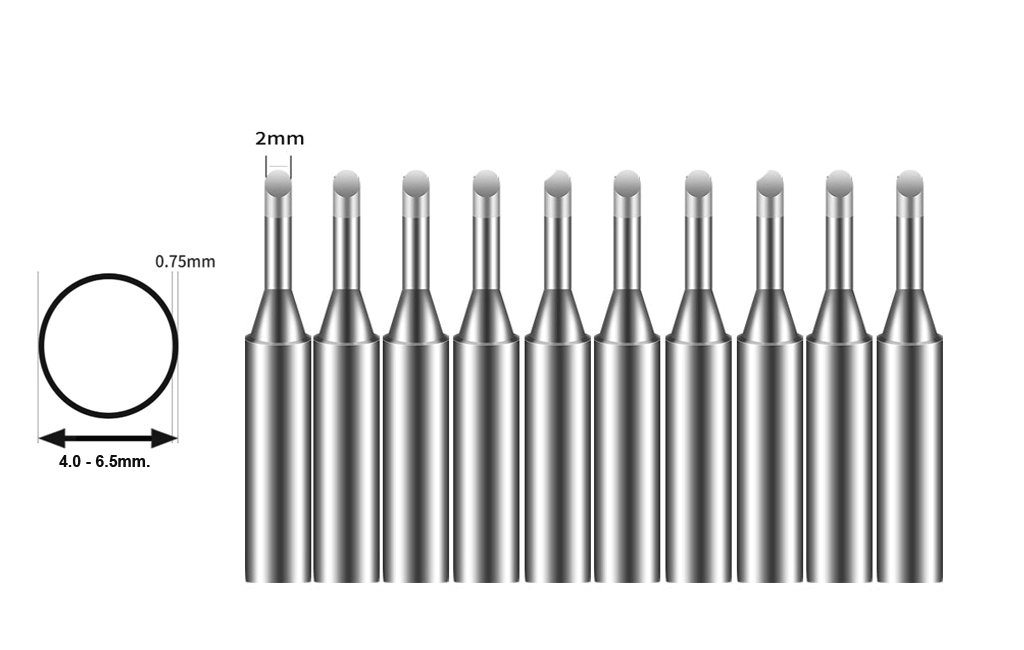

Bakon 900M-T-2C modelinin 2 mm eğik kesik uç geometrisi, yaklaşık 0,75 mm uç kalınlığı ve 10 adetlik ürün görünümü.
Ürün Açıklaması
Bakon 900M-T-2C Lehimleme Havya Ucu, lehimleme noktasına eğimli ve kontrollü bir yüzeyle temas eden C tipi uç geometrisine sahiptir.
2 mm nominal temas yüzeyi, ince sivri uçlara göre daha etkili ısı aktarımı sağlarken daha geniş C tipi uçlara kıyasla hassas çalışma kontrolünü korur. Bu yapı küçük ve orta büyüklükteki PCB padleri, komponent bacakları ve bağlantı noktaları için uygundur.
Eğik kesik yüzeye kontrollü miktarda lehim alınarak komponent bağlantılarında lehim aktarımı ve kısa sürükleme lehimleme işlemleri gerçekleştirilebilir. Uç yüzeyi ayrıca lehim köprülerinin düzeltilmesine yardımcı olur.
2C Uç Yapısının Avantajları
- 2 mm eğik temas yüzeyiyle dengeli ısı aktarımı sağlar.
- Küçük ve orta büyüklükteki PCB padlerinde kullanılabilir.
- Komponent bacaklarında kontrollü lehimleme imkânı sunar.
- Lehimin çalışma noktasına kontrollü aktarılmasına yardımcı olur.
- Kısa sürükleme lehimleme uygulamalarına uygundur.
- Lehim köprülerinin düzeltilmesinde kullanılabilir.
- Genel elektronik montaj ve teknik servis işlemlerine uygundur.
- Kurşunlu ve kurşunsuz lehimleme çalışmalarında kullanılabilir.
Kullanım Alanı Uygunluğu
| Genel PCB lehimleme | |
|---|---|
| Küçük ve orta PCB padleri | |
| Komponent bacakları | |
| Kontrollü lehim aktarımı | |
| Sürükleme lehimleme | |
| Lehim köprüsü düzeltme | |
| Kablo ve konnektör bağlantıları | |
| Küçük SMD komponentler | |
| Kalın kablo ve büyük terminaller |
Teknik Özellikler
| Marka | Bakon |
|---|---|
| Model | 900M-T-2C |
| Seri | 900M-T serisi |
| Uç geometrisi | C tipi / eğik kesik |
| Nominal uç ölçüsü | 2 mm |
| Görselde belirtilen uç kalınlığı | Yaklaşık 0,75 mm |
| Eğim açısı | 45° |
| Teknik şemadaki çalışma bölümü | Yaklaşık 17 mm |
| Görselde belirtilen gövde çapı | Yaklaşık 4,0–6,5 mm |
| Lehim uyumu | Kurşunlu ve kurşunsuz lehim |
| Başlıca kullanım | Genel PCB lehimleme, komponent bağlantıları, kontrollü lehim aktarımı ve sürükleme lehimleme |
| Kutu içeriği | 10 adet 900M-T-2C lehimleme havya ucu |
| Stok kodu | 12.50.10.32 |
| Barkod | 8681065198370 |
900 Serisi Uç Tipleri ve Ölçü Diyagramı
900M-T serisinde farklı lehimleme uygulamalarına yönelik çeşitli uç geometrileri ve ölçü seçenekleri bulunur. Aşağıdaki teknik diyagram, seri içerisindeki uçları karşılaştırmalı olarak incelemenize yardımcı olur.
900M-T-2C modeli diyagramın sağ bölümünde 45° eğimli C tipi uç ve yaklaşık 17 mm çalışma bölümüyle gösterilmektedir. Sipariş sırasında ürün model kodunu esas alınız.
- İlk ısınmanın ardından uç yüzeyini ince bir lehim tabakasıyla kaplayınız.
- Çalışma sırasında uç yüzeyinin kalaysız ve kuru kalmasına izin vermeyiniz.
- Temizlik için nemli selüloz sünger veya uygun metal uç temizleyici kullanınız.
- Ucu eğe, zımpara veya aşındırıcı malzemelerle temizlemeyiniz.
- Gereksiz yüksek sıcaklıkta uzun süre çalıştırmayınız.
- Lehimleme noktasına aşırı baskı uygulamayınız.
- Çalışma tamamlandığında uç yüzeyine lehim bırakıp istasyonu kapatınız.
- Havya ucunu değiştirmeden önce cihazın enerjisini kesip soğumasını bekleyiniz.
Ürün Seçimi ve Teknik Destek
Bakon 900M-T-2C modelinin uygulamanız için uygun olup olmadığından emin değilseniz kullandığınız havya kolu modelini ve yapacağınız lehimleme işlemini DK Teknoloji teknik destek ekibine iletebilirsiniz.
