Bakon 900M-T-3C Lehimleme Havya Ucu
Bakon 900M-T-3C Lehimleme Havya Ucu
Bakon 900M-T-3C Lehimleme Havya Ucu, 3 mm eğik kesik temas yüzeyiyle genel PCB lehimleme, geniş padler, komponent bağlantıları, kontrollü lehim aktarımı ve sürükleme lehimleme uygulamaları için geliştirilmiş profesyonel bir havya ucudur.

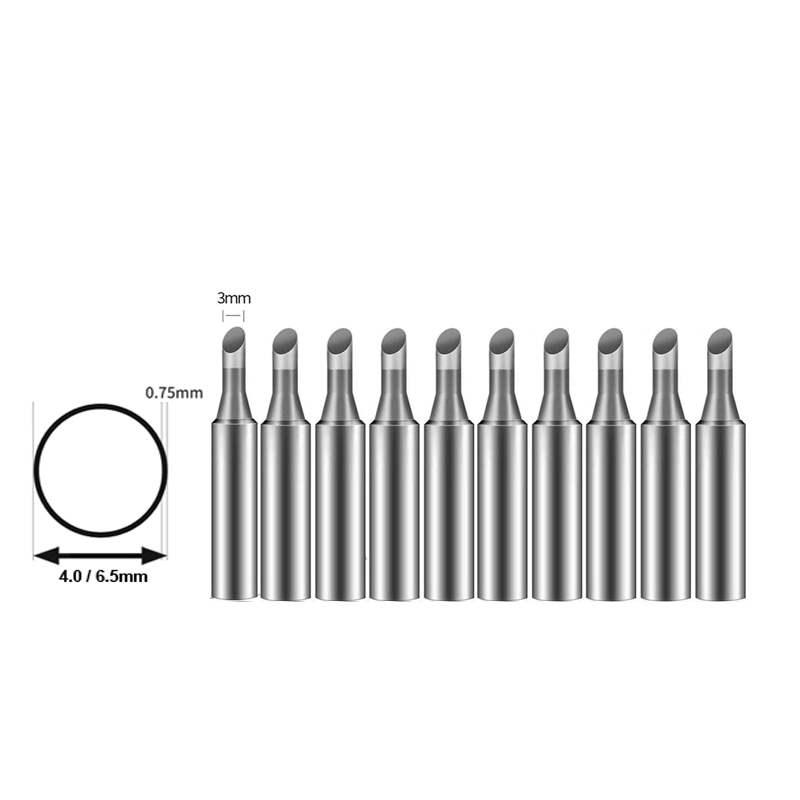

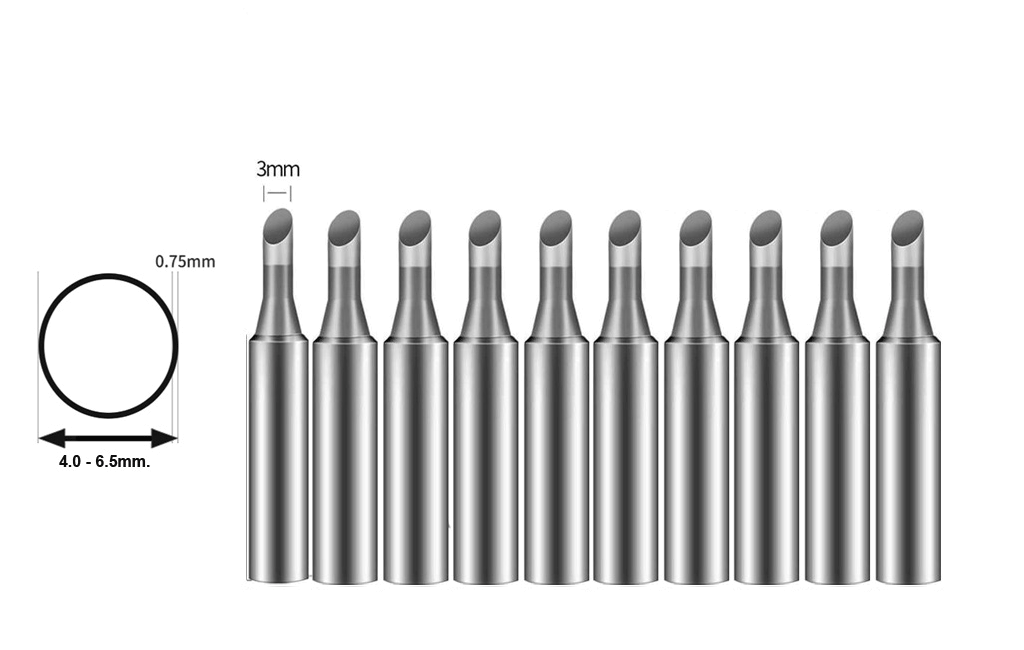

Bakon 900M-T-3C modelinin 3 mm eğik kesik uç geometrisi ve 10 adetlik ürün görünümü.
Ürün Açıklaması
Bakon 900M-T-3C Lehimleme Havya Ucu, lehimleme noktasına eğimli ve geniş bir yüzeyle temas eden C tipi uç geometrisine sahiptir.
3 mm nominal temas yüzeyi, ince uçlara göre daha yüksek ısı aktarımı sağlarken 4C ve 5C gibi daha geniş uçlara kıyasla daha kontrollü çalışma imkânı sunar. Bu nedenle genel PCB lehimleme, orta ve geniş padler, komponent bacakları ve kablo bağlantıları için dengeli bir seçenektir.
Eğik kesik yüzeye kontrollü miktarda lehim alınarak çok bacaklı komponentlerde sürükleme lehimleme yapılabilir. Uç yüzeyi ayrıca lehim köprülerinin düzeltilmesine ve lehimin bağlantı noktası üzerinde dengeli şekilde dağıtılmasına yardımcı olur.
3C Uç Yapısının Avantajları
- 3 mm temas yüzeyiyle dengeli ısı aktarımı sağlar.
- Genel PCB ve elektronik montaj işlemlerine uygundur.
- Orta ve geniş büyüklükteki padlerde kullanılabilir.
- Kablo, konnektör ve terminal bağlantılarında kontrollü çalışma sağlar.
- Sürükleme lehimleme uygulamalarında kullanılabilir.
- Lehim köprülerinin düzeltilmesine yardımcı olur.
- Kurşunlu ve kurşunsuz lehimleme uygulamalarına uygundur.
Kullanım Alanı Uygunluğu
| Genel PCB lehimleme | |
|---|---|
| Orta ve geniş PCB padleri | |
| Sürükleme lehimleme | |
| Kablo ve konnektör bağlantıları | |
| Lehim köprüsü düzeltme | |
| Teknik servis ve elektronik onarım | |
| Küçük SMD komponentler | |
| Mikro SMD ve çok dar alanlar | |
| Çok kalın güç terminalleri |
Teknik Özellikler
| Marka | Bakon |
|---|---|
| Model | 900M-T-3C |
| Seri | 900M-T serisi |
| Uç geometrisi | C tipi / eğik kesik |
| Nominal uç ölçüsü | 3 mm |
| Eğim açısı | 45° |
| Teknik şemadaki çalışma bölümü | Yaklaşık 17 mm |
| Lehim uyumu | Kurşunlu ve kurşunsuz lehim |
| Başlıca kullanım | Genel PCB lehimleme, orta ve geniş padler, komponent bağlantıları ve sürükleme lehimleme |
| Kutu içeriği | 10 adet 900M-T-3C lehimleme havya ucu |
| Stok kodu | 12.50.10.33 |

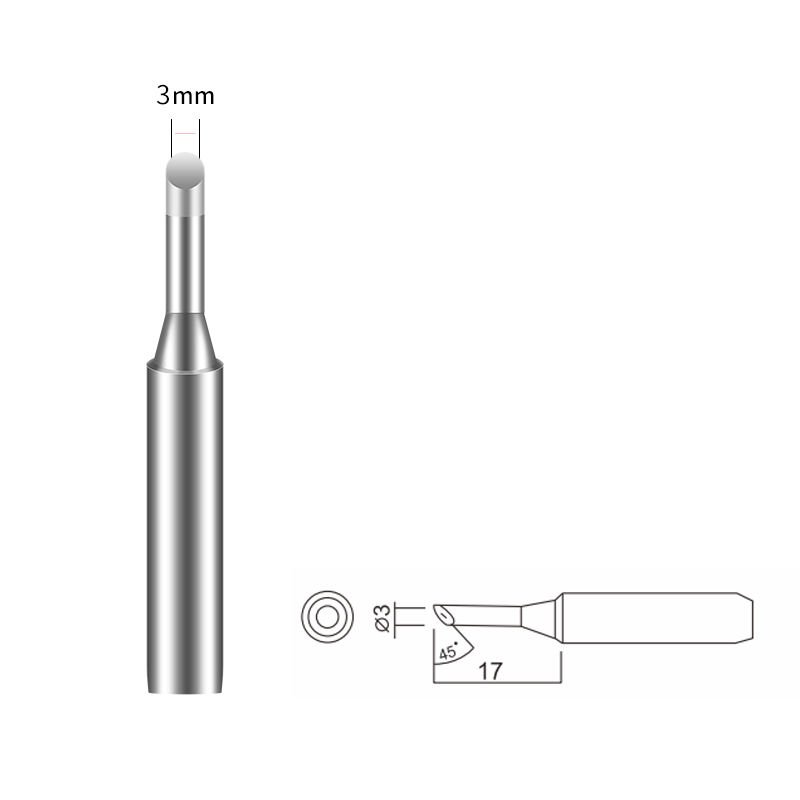

900 Serisi Uç Tipleri ve Ölçü Diyagramı
900M-T serisinde farklı lehimleme uygulamaları için çeşitli uç geometrileri ve ölçü seçenekleri bulunur. Aşağıdaki teknik diyagram, seri içerisindeki uçların biçim ve temel ölçülerini karşılaştırmalı olarak incelemenize yardımcı olur.
900M-T-3C modeli diyagramın sağ bölümünde 45° eğimli C tipi uç geometrisiyle gösterilmektedir. Sipariş sırasında ürün model kodunu esas alınız.
- İlk ısınmanın ardından uç yüzeyini ince bir lehim tabakasıyla kaplayınız.
- Çalışma sırasında uç yüzeyinin kalaysız ve kuru kalmasına izin vermeyiniz.
- Temizlik için nemli selüloz sünger veya uygun metal uç temizleyici kullanınız.
- Ucu eğe, zımpara veya aşındırıcı malzemelerle temizlemeyiniz.
- Gereksiz yüksek sıcaklıkta uzun süre çalıştırmayınız.
- Lehimleme noktasına aşırı baskı uygulamayınız.
- Çalışma tamamlandığında uç yüzeyine lehim bırakıp istasyonu kapatınız.
- Havya ucunu değiştirmeden önce cihazın enerjisini kesip soğumasını bekleyiniz.
Ürün Seçimi ve Teknik Destek
Bakon 900M-T-3C modelinin uygulamanız için uygun olup olmadığından emin değilseniz kullandığınız havya kolu modelini ve yapacağınız lehimleme işlemini DK Teknoloji teknik destek ekibine iletebilirsiniz.
*Destek hattı mesai saatleri içerisinde canlı, mesai saatleri dışında ise sesli yanıt sistemi ile çalışmaktadır.
