Bakon 900M-T-4C Lehimleme Havya Ucu
Bakon 900M-T-4C Lehimleme Havya Ucu
Bakon 900M-T-4C Lehimleme Havya Ucu, 4 mm eğik kesik temas yüzeyi sayesinde geniş PCB padleri, kalın bağlantılar, yüksek lehim miktarı gerektiren noktalar ve sürükleme lehimleme uygulamaları için geliştirilmiş profesyonel bir havya ucudur.

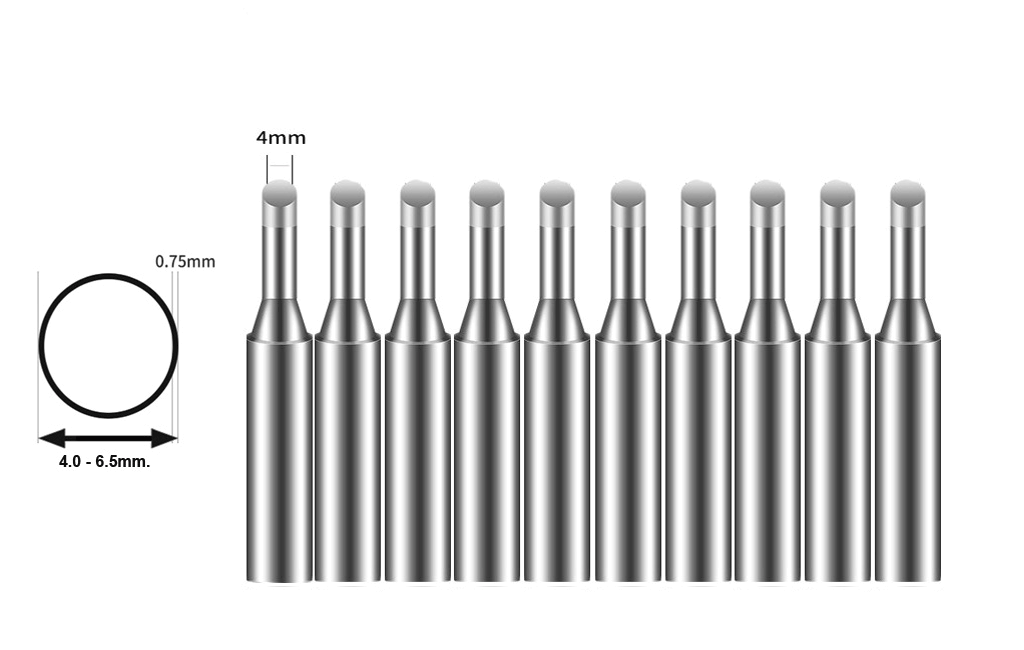

Bakon 900M-T-4C modelinin 4 mm eğik kesik uç geometrisi ve 10 adetlik ürün görünümü.
Ürün Açıklaması
Bakon 900M-T-4C Lehimleme Havya Ucu, lehimleme noktasına geniş ve eğimli bir yüzeyle temas eden C tipi uç geometrisine sahiptir.
4 mm nominal temas yüzeyi, küçük ve sivri uçlara kıyasla lehimleme noktasına daha yüksek miktarda ısı aktarılmasına yardımcı olur. Bu yapı geniş PCB padleri, kalın kablo uçları, bağlantı terminalleri ve yüksek lehim miktarı gerektiren uygulamalar için uygundur.
Eğik kesik yüzeye kontrollü miktarda lehim alınarak çok bacaklı komponentlerde sürükleme lehimleme yapılabilir. Geniş temas alanı, büyük lehim noktalarının daha hızlı ve dengeli şekilde ısıtılmasına yardımcı olur.
4C Uç Yapısının Avantajları
- 4 mm geniş temas yüzeyiyle etkili ısı aktarımı sağlar.
- Geniş PCB padleri ve büyük lehim noktalarında kullanılabilir.
- Kalın kablo ve bağlantı terminallerine uygundur.
- Yüksek miktarda lehim gerektiren işlemleri kolaylaştırır.
- Sürükleme lehimleme uygulamalarında kullanılabilir.
- Lehim köprülerinin düzeltilmesine yardımcı olur.
- Kurşunlu ve kurşunsuz lehimleme uygulamalarına uygundur.
Kullanım Alanı Uygunluğu
| Geniş PCB padleri | |
|---|---|
| Kalın kablo ve terminal bağlantıları | |
| Sürükleme lehimleme | |
| Güç devreleri | |
| Büyük komponent bağlantıları | |
| Lehim köprüsü düzeltme | |
| Genel PCB onarımı | |
| Küçük SMD komponentler | |
| Mikro SMD ve çok dar alanlar |
Teknik Özellikler
| Marka | Bakon |
|---|---|
| Model | 900M-T-4C |
| Seri | 900M-T serisi |
| Uç geometrisi | C tipi / eğik kesik |
| Nominal uç ölçüsü | 4 mm |
| Eğim açısı | 45° |
| Teknik şemadaki çalışma bölümü | Yaklaşık 17 mm |
| Lehim uyumu | Kurşunlu ve kurşunsuz lehim |
| Başlıca kullanım | Geniş PCB padleri, kalın kablolar, terminaller, güç devreleri ve sürükleme lehimleme |
| Kutu içeriği | 10 adet 900M-T-4C lehimleme havya ucu |
| Stok kodu | 12.50.10.34 |

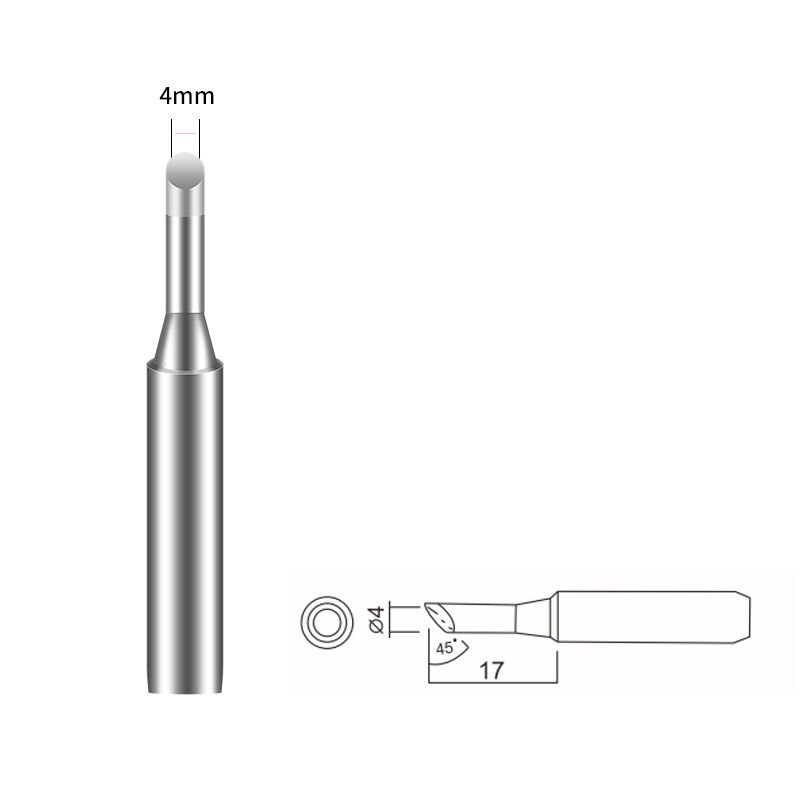

900 Serisi Uç Tipleri ve Ölçü Diyagramı
900M-T serisinde farklı lehimleme uygulamaları için çeşitli uç geometrileri ve ölçü seçenekleri bulunur. Aşağıdaki teknik diyagram, seri içerisindeki uçların biçim ve temel ölçülerini karşılaştırmalı olarak incelemenize yardımcı olur.
900M-T-4C modeli diyagramın sağ bölümünde 45° eğimli C tipi uç geometrisiyle gösterilmektedir. Sipariş sırasında ürün model kodunu esas alınız.
- İlk ısınmanın ardından uç yüzeyini ince bir lehim tabakasıyla kaplayınız.
- Çalışma sırasında uç yüzeyinin kalaysız ve kuru kalmasına izin vermeyiniz.
- Temizlik için nemli selüloz sünger veya uygun metal uç temizleyici kullanınız.
- Ucu eğe, zımpara veya aşındırıcı malzemelerle temizlemeyiniz.
- Gereksiz yüksek sıcaklıkta uzun süre çalıştırmayınız.
- Lehimleme noktasına aşırı baskı uygulamayınız.
- Çalışma tamamlandığında uç yüzeyine lehim bırakıp istasyonu kapatınız.
- Havya ucunu değiştirmeden önce cihazın enerjisini kesip soğumasını bekleyiniz.
Ürün Seçimi ve Teknik Destek
Bakon 900M-T-4C modelinin uygulamanız için uygun olup olmadığından emin değilseniz kullandığınız havya kolu modelini ve yapacağınız lehimleme işlemini DK Teknoloji teknik destek ekibine iletebilirsiniz.
