Bakon 900M-T-5C Lehimleme Havya Ucu
Bakon 900M-T-5C Lehimleme Havya Ucu
Bakon 900M-T-5C Lehimleme Havya Ucu, geniş eğik kesik yüzeyi sayesinde yüksek ısı aktarımı gerektiren lehimleme işlemleri, kalın terminaller, büyük lehim noktaları ve sürükleme lehimleme uygulamaları için geliştirilmiş profesyonel bir havya ucudur.

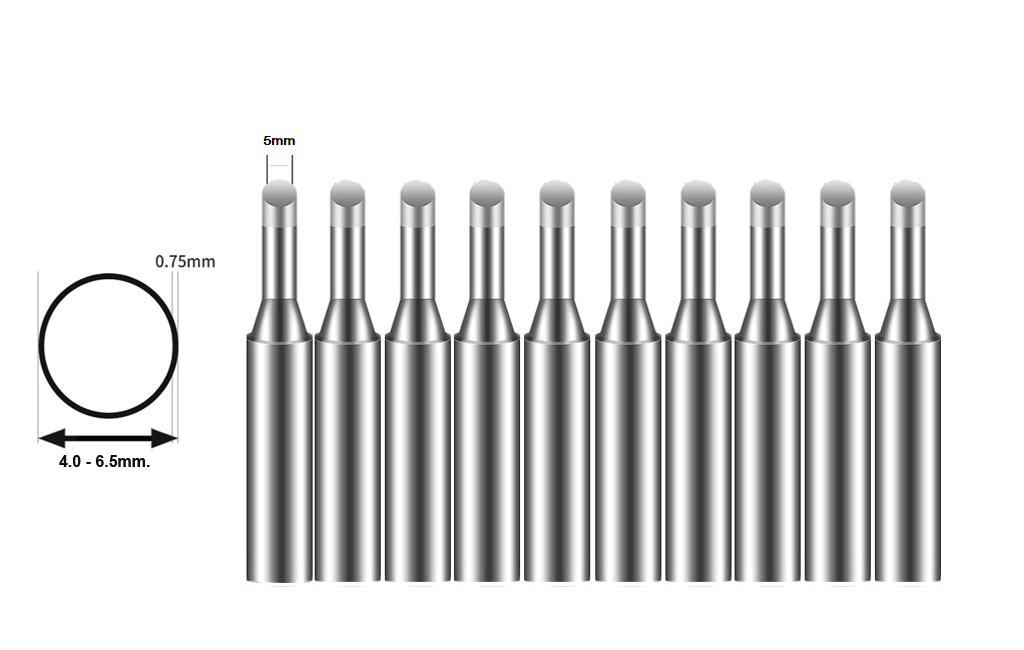

Bakon 900M-T-5C modelinin uç geometrisi, temel ölçüsü ve 10 adetlik ürün görünümü.
Ürün Açıklaması
Bakon 900M-T-5C Lehimleme Havya Ucu, lehimleme işleminin ucun eğimli ve geniş temas yüzeyiyle yapılmasını sağlayan C tipi bir havya ucudur.
Yaklaşık 5 mm genişliğindeki temas yüzeyi, küçük ve sivri uçlara kıyasla lehimleme noktasına daha yüksek miktarda ısı aktarılmasına yardımcı olur. Bu yapı özellikle geniş padler, kalın kablolar, bağlantı terminalleri ve yüksek lehim miktarı gerektiren işlemler için uygundur.
Eğik yüzeye kontrollü miktarda lehim alınarak çok bacaklı komponentlerde sürükleme lehimleme yapılabilir. Geniş yüzey aynı zamanda istenmeyen lehim köprülerinin düzeltilmesine ve büyük lehim noktalarının daha hızlı ısıtılmasına yardımcı olur.
5C Uç Yapısının Avantajları
- Geniş temas yüzeyi sayesinde etkili ısı aktarımı sağlar.
- Yüksek miktarda lehim gerektiren uygulamalara uygundur.
- Kalın kablo ve büyük bağlantı terminallerinde kullanılabilir.
- Geniş PCB padlerinin hızlı ve dengeli şekilde ısıtılmasına yardımcı olur.
- Çok bacaklı komponentlerde sürükleme lehimleme için kullanılabilir.
- Lehim köprülerinin düzeltilmesine yardımcı olur.
- Kurşunlu ve kurşunsuz lehimleme çalışmalarında kullanılabilir.
Tavsiye Edilen Çalışma Sıcaklıkları
Çalışma sıcaklığı; kullanılan lehim alaşımına, komponentin termal kütlesine, pad büyüklüğüne ve lehimleme süresine göre ayarlanmalıdır.
Kullanım Alanı Uygunluğu
| Kalın kablo ve terminal lehimleme | |
|---|---|
| Geniş PCB padleri | |
| Sürükleme lehimleme | |
| Lehim köprüsü düzeltme | |
| Güç devreleri | |
| Genel PCB onarımı | |
| Mikro SMD ve dar alan çalışmaları |
Teknik Özellikler
| Marka | Bakon |
|---|---|
| Model | 900M-T-5C |
| Seri | 900M-T serisi |
| Uç geometrisi | C tipi / eğik kesik |
| Nominal uç genişliği | Yaklaşık 5 mm |
| Çalışma sıcaklığı | Uygulamaya göre yaklaşık 330°C – 380°C |
| Lehim uyumu | Kurşunlu ve kurşunsuz lehim |
| Başlıca kullanım | Geniş pad, kalın terminal, güç devresi ve sürükleme lehimleme |
| Kutu içeriği | 10 adet 900M-T-5C lehimleme havya ucu |
| Stok kodu | 12.50.10.35 |

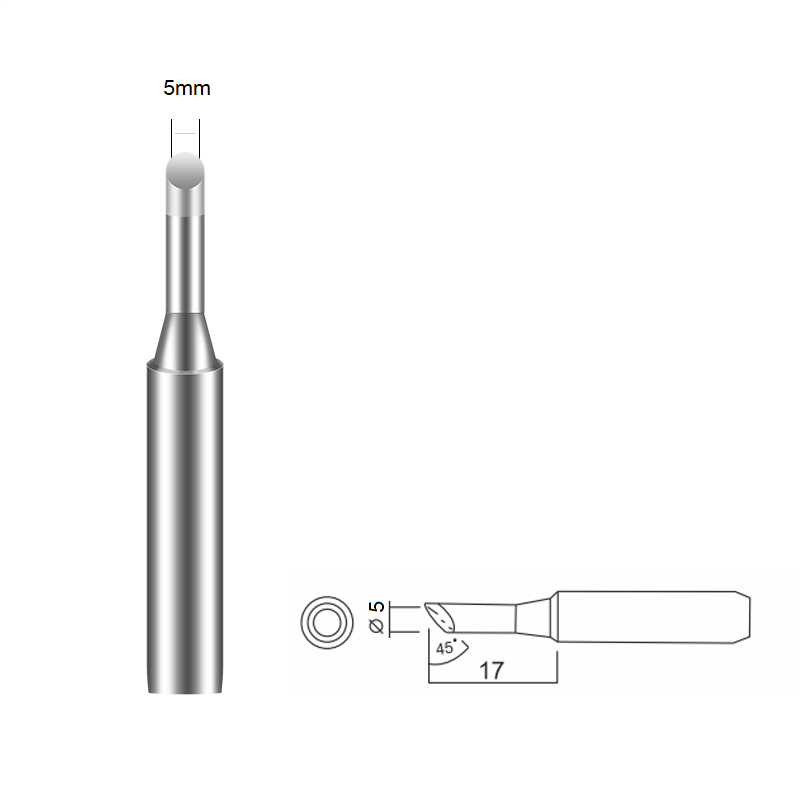

900 Serisi Uç Tipleri ve Ölçü Diyagramı
900M-T serisinde farklı lehimleme uygulamaları için çeşitli uç geometrileri ve ölçü seçenekleri bulunur. Aşağıdaki teknik diyagram, seri içindeki uçların biçim ve temel ölçülerini karşılaştırmalı olarak incelemenize yardımcı olur.
Diyagram, 900M-T serisindeki farklı uç modellerinin geometrilerini ve nominal ölçülerini karşılaştırmalı olarak göstermektedir. Sipariş sırasında ürün model kodunu esas alınız.
- İlk ısınmanın ardından uç yüzeyini ince bir lehim tabakasıyla kaplayınız.
- Çalışma sırasında uç yüzeyinin kalaysız ve kuru kalmasına izin vermeyiniz.
- Temizlik için nemli selüloz sünger veya uygun metal uç temizleyici kullanınız.
- Ucu eğe, zımpara veya aşındırıcı malzemelerle temizlemeyiniz.
- Gereksiz yüksek sıcaklıkta uzun süre çalıştırmayınız.
- Çalışma tamamlandığında uç yüzeyine lehim bırakıp istasyonu kapatınız.
- Havya ucunu değiştirmeden önce cihazın enerjisini kesip soğumasını bekleyiniz.
Ürün Seçimi ve Teknik Destek
Bakon 900M-T-5C modelinin uygulamanız için uygun olup olmadığından emin değilseniz kullandığınız havya kolu modelini ve gerçekleştireceğiniz lehimleme işlemini DK Teknoloji teknik destek ekibine iletebilirsiniz.
