Bakon 900M-T-LB Lehimleme Havya Ucu
Bakon 900M-T-LB Lehimleme Havya Ucu
Bakon 900M-T-LB Lehimleme Havya Ucu, ince ve uzun sivri uç geometrisi sayesinde dar, derin ve erişimi zor çalışma alanları, küçük PCB padleri ve hassas elektronik onarım uygulamaları için geliştirilmiş profesyonel bir havya ucudur.

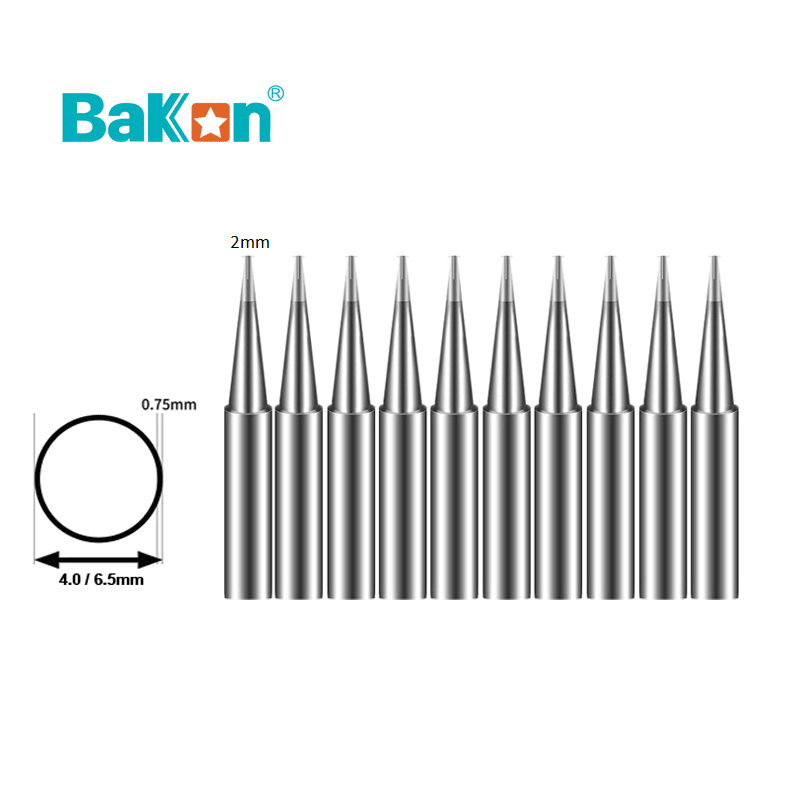

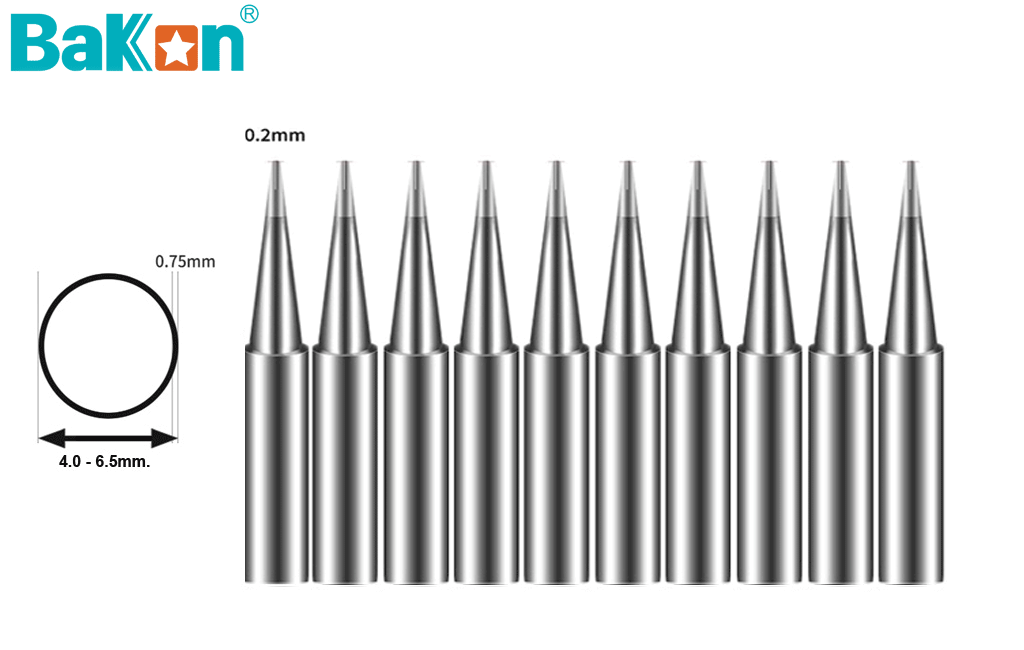

Bakon 900M-T-LB modelinin ince uzun sivri uç geometrisi, R0,2 mm uç yapısı ve 10 adetlik ürün görünümü.
Ürün Açıklaması
Bakon 900M-T-LB Lehimleme Havya Ucu, standart sivri uçlara göre daha uzun çalışma bölümüne sahip LB tipi bir havya ucudur.
Yaklaşık 25 mm uzunluğundaki ince çalışma bölümü; çevresinde yüksek komponentler bulunan PCB noktalarına, derin bağlantılara ve standart uçlarla erişilmesi zor alanlara ulaşmayı kolaylaştırır.
R0,2 mm ince uç geometrisi, küçük lehim noktaları ve hassas elektronik bağlantılar üzerinde kontrollü çalışma yapılmasına yardımcı olur. İnce ve uzun yapı nedeniyle büyük lehim noktaları ve yüksek termal kütleli bağlantılarda daha geniş uçların tercih edilmesi daha uygundur.
LB Uç Yapısının Avantajları
- Uzun uç yapısıyla dar ve derin çalışma alanlarına erişim sağlar.
- Yüksek komponentlerin arasındaki bağlantılarda kullanılabilir.
- Küçük PCB padleri üzerinde kontrollü lehimleme imkânı sunar.
- İnce komponent bacakları ve küçük bağlantı noktalarına uygundur.
- Çevredeki komponentlere temas riskini azaltmaya yardımcı olur.
- Hassas elektronik bakım ve onarım uygulamalarında kullanılabilir.
- Kurşunlu ve kurşunsuz lehimleme işlemlerine uygundur.
Kullanım Alanı Uygunluğu
| Dar ve derin çalışma alanları | |
|---|---|
| Yüksek komponentler arasındaki bağlantılar | |
| Küçük PCB padleri | |
| Hassas elektronik kart onarımı | |
| İnce komponent bacakları | |
| Küçük SMD komponentler | |
| Genel PCB lehimleme | |
| Kalın kablo ve büyük terminaller | |
| Geniş pad ve güç devreleri |
Teknik Özellikler
| Marka | Bakon |
|---|---|
| Model | 900M-T-LB |
| Seri | 900M-T serisi |
| Uç geometrisi | LB tipi / uzun sivri uç |
| Nominal uç yarıçapı | R0,2 mm |
| Teknik şemadaki çalışma bölümü | Yaklaşık 25 mm |
| Lehim uyumu | Kurşunlu ve kurşunsuz lehim |
| Başlıca kullanım | Dar ve derin alanlar, küçük PCB padleri, ince komponent bağlantıları ve hassas elektronik onarım |
| Kutu içeriği | 10 adet 900M-T-LB lehimleme havya ucu |
| Stok kodu | 12.50.10.15 |

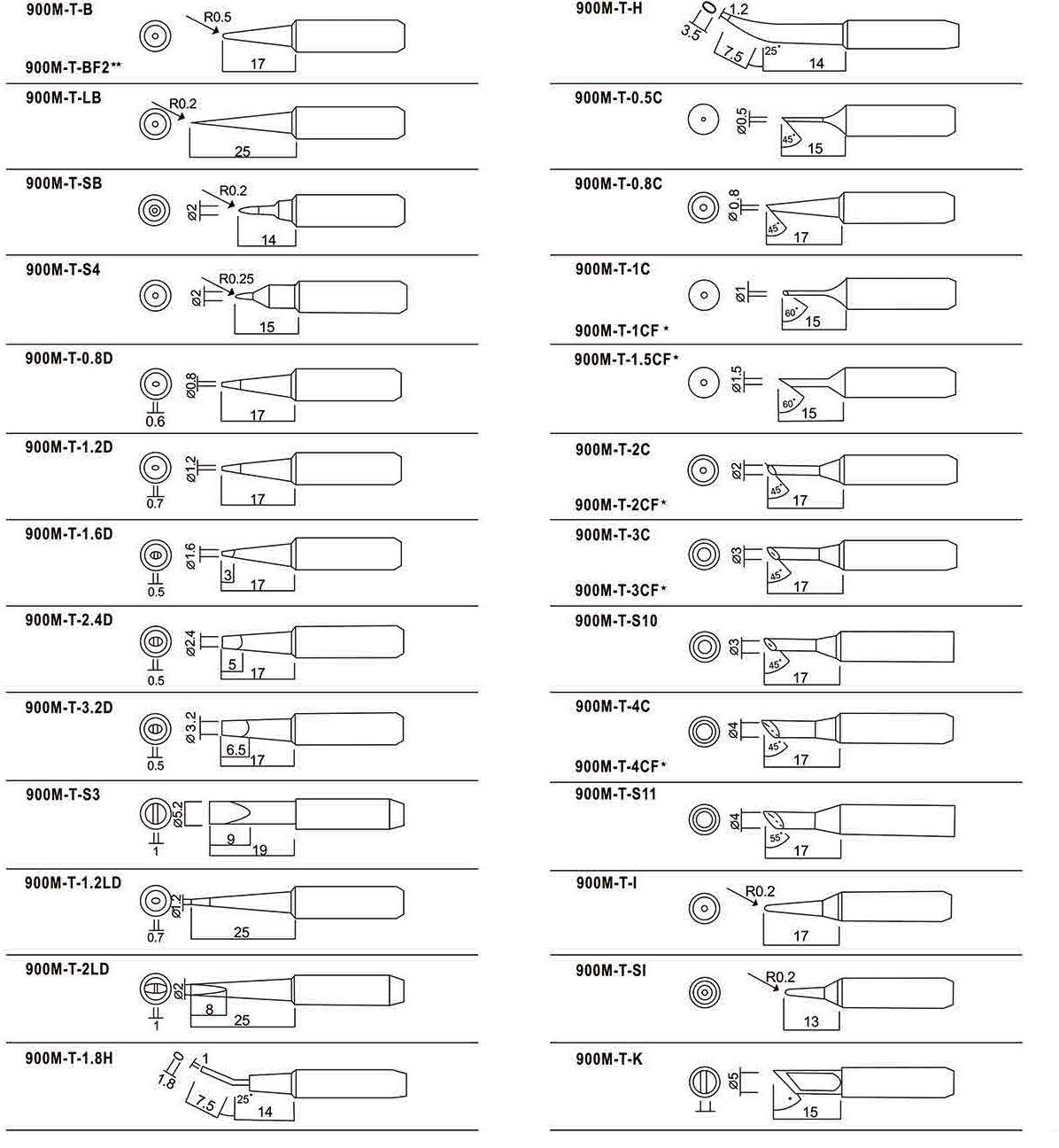

900 Serisi Uç Tipleri ve Ölçü Diyagramı
900M-T serisinde farklı lehimleme uygulamaları için çeşitli uç geometrileri ve ölçü seçenekleri bulunur. Aşağıdaki teknik diyagram, seri içerisindeki uçların biçim ve temel ölçülerini karşılaştırmalı olarak incelemenize yardımcı olur.

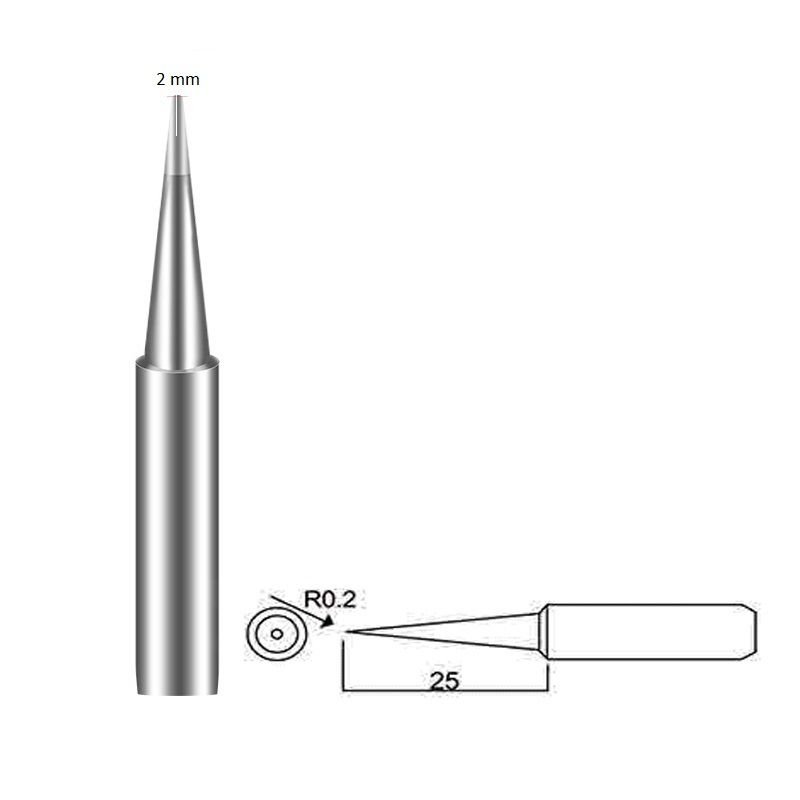

900M-T-LB modeli diyagramın sol üst bölümünde, R0,2 mm ince uzun uç ve yaklaşık 25 mm çalışma bölümüyle gösterilmektedir. Sipariş sırasında ürün model kodunu esas alınız.
- İlk ısınmanın ardından uç yüzeyini ince bir lehim tabakasıyla kaplayınız.
- Çalışma sırasında uç yüzeyinin kalaysız ve kuru kalmasına izin vermeyiniz.
- Temizlik için nemli selüloz sünger veya uygun metal uç temizleyici kullanınız.
- Ucu eğe, zımpara veya aşındırıcı malzemelerle temizlemeyiniz.
- İnce ve uzun uç yapısı nedeniyle aşırı baskı uygulamayınız.
- Gereksiz yüksek sıcaklıkta uzun süre çalıştırmayınız.
- Çalışma tamamlandığında uç yüzeyine lehim bırakıp istasyonu kapatınız.
- Havya ucunu değiştirmeden önce cihazın enerjisini kesip soğumasını bekleyiniz.
Ürün Seçimi ve Teknik Destek
Bakon 900M-T-LB modelinin uygulamanız için uygun olup olmadığından emin değilseniz kullandığınız havya kolu modelini ve yapacağınız lehimleme işlemini DK Teknoloji teknik destek ekibine iletebilirsiniz.
